一种钢板连接预制装配式FRP筋材混凝土侧边防撞护栏.pdf

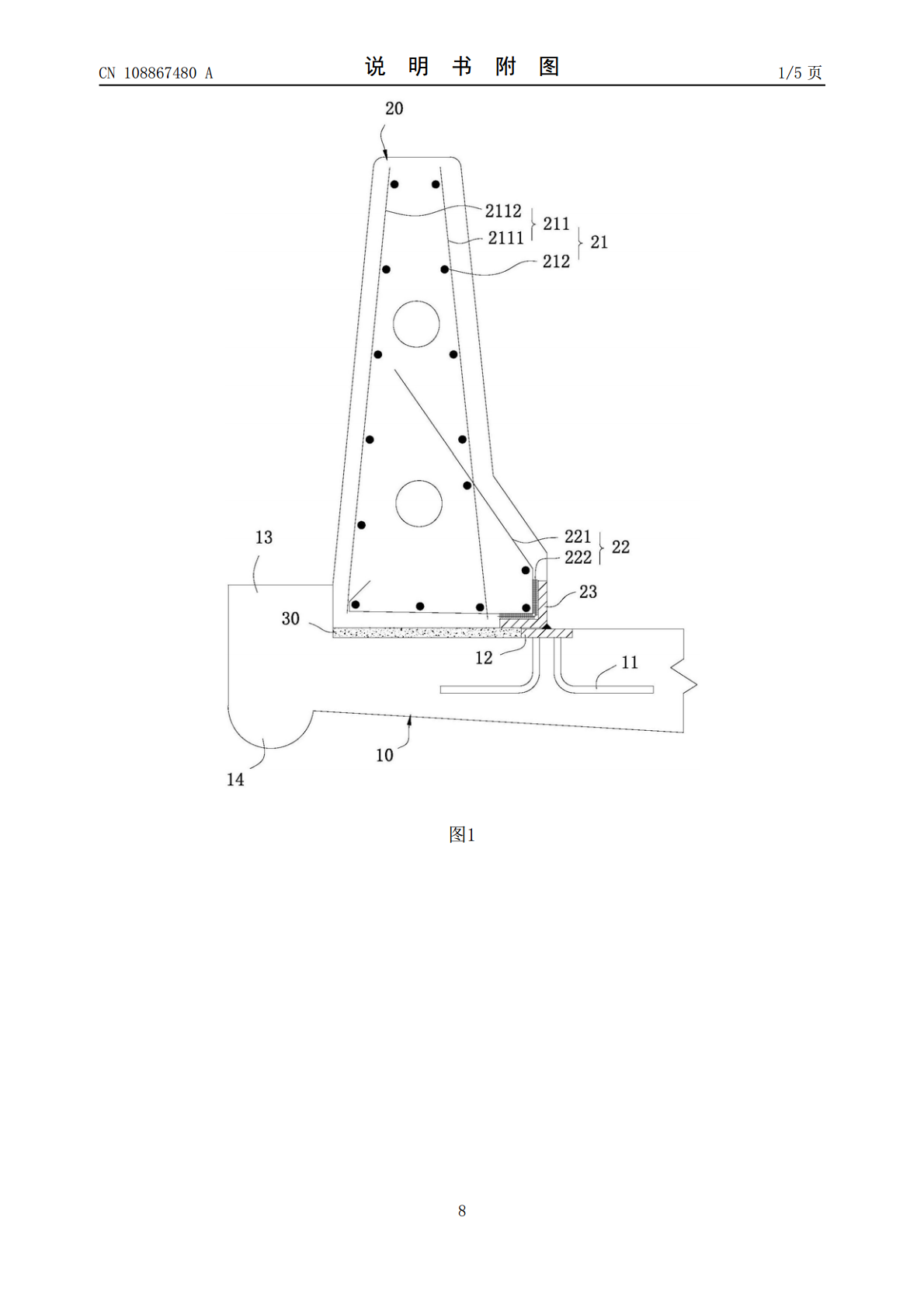

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108867480A(43)申请公布日2018.11.23(21)申请号201810780507.1E04C5/07(2006.01)(22)申请日2018.07.16E04B1/41(2006.01)(71)申请人广州市市政工程设计研究总院有限公司地址510060广东省广州市环市东路348号申请人深圳海川新材料科技股份有限公司(72)发明人宁平华王晟罗永乐周伟光刘剑张松涛黄福杰刘智君李明王停珍刘兵吴冬毅王蓓王植朱赫胡民逸(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人谭英强付奕昌(51)Int.Cl.E01F15/08(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种钢板连接预制装配式FRP筋材混凝土侧边防撞护栏(57)摘要本发明公开了一种钢板连接预制装配式FRP筋材混凝土侧边防撞护栏，包括预制防撞护栏和预制主梁，所述预制防撞护栏由混凝土预制构成并在内部预埋有FRP筋材、普通钢筋及角钢，角钢位于预制防撞护栏底部内侧，预制主梁预埋具有预埋钢筋和预埋钢板，通过将预制防撞护栏内部钢筋与角钢焊接，并将角钢与预埋在预制主梁的预制钢板焊接，可有效地将预制防撞护栏与预制主梁连接成整体，现场施工便捷，装配化程度高，而且，护栏受力筋材采用抗拉能力更强的FRP筋材，可以有效地减少护栏的截面尺寸，从而减轻护栏自重，有利于桥梁轻质化。CN108867480ACN108867480A权利要求书1/2页1.一种钢板连接预制装配式FRP筋材混凝土侧边防撞护栏，其特征在于：包括预制防撞护栏和预制主梁，所述预制防撞护栏由混凝土预制构成并在内部预埋有FRP筋材、普通钢筋及角钢，所述FRP筋材包括分别设置在预制防撞护栏内外两侧并与坡面平行的护栏受力筋材和沿纵向间隔布置的纵向筋材，所述普通钢筋包括护栏构造钢筋和焊接辅助钢筋，所述角钢位于预制防撞护栏底部内侧端面；所述护栏构造钢筋设置在预制防撞护栏底部，一端于预制防撞护栏外侧弯折并与纵向筋材绑扎连接，另一端于预制防撞护栏内侧弯折延伸向上，与坡面平行延伸进入内部；所述焊接辅助钢筋分别与护栏构造钢筋、角钢进行双面焊接，所述预制主梁预埋具有预埋钢筋和预埋钢板，所述预埋钢板位于预制主梁顶面，所述预埋钢板与角钢焊接连接以将预制防撞护栏与预制主梁相连。2.根据权利要求1所述的钢板连接预制装配式FRP筋材混凝土侧边防撞护栏，其特征在于：所述护栏受力筋材分为内侧护栏受力筋材和外侧护栏受力筋材，所述内侧护栏受力筋材的直径大于外侧护栏受力筋材的直径，所述内侧护栏受力筋材、外侧护栏受力筋材与相应的纵向钢筋绑扎连接。3.根据权利要求2所述的钢板连接预制装配式FRP筋材混凝土侧边防撞护栏，其特征在于：所述角钢设有坡口，所述角钢与预埋钢板之间采用坡口焊焊接。4.根据权利要求3所述的钢板连接预制装配式FRP筋材混凝土侧边防撞护栏，其特征在于：所述预埋钢板与角钢之间设有连接钢板，所述连接钢板与预埋钢板、角钢之间通过角焊缝连接。5.根据权利要求2-4中任意一项所述的钢板连接预制装配式FRP筋材混凝土侧边防撞护栏，其特征在于：所述预制主梁端部向上延伸形成与预制防撞护栏配合定位的挡块，所述预制主梁与预制防撞护栏之间具有砂浆垫层。6.根据权利要求5所述的钢板连接预制装配式FRP筋材混凝土侧边防撞护栏，其特征在于：所述预埋钢板凸出预制主梁顶面预定高度。7.根据权利要求2-4中任意一项所述的钢板连接预制装配式FRP筋材混凝土侧边防撞护栏，其特征在于：所述预制防撞护栏底部设有剪力槽，所述预制主梁设有与剪力槽嵌固配合的剪力键，所述预制防撞护栏与预制主梁之间具有环氧树脂胶层，所述预制防撞护栏底部沿纵向间隔设有出胶槽。8.根据权利要求7所述的半灌浆套筒连接预制装配式侧边防撞护栏结构，其特征在于：所述预制防撞护栏底部外壁具有假缝。9.根据权利要求1所述的半灌浆套筒连接预制装配式侧边防撞护栏结构，其特征在于：所述预制防撞护栏内部还预埋有PVC管。10.一种钢板连接预制装配式FRP筋材混凝土侧边防撞护栏，其特征在于：包括预制防撞护栏和预制主梁，所述预制防撞护栏由混凝土预制构成并在内部预埋有FRP筋材、普通钢筋及角钢，所述FRP筋材包括分别设置在预制防撞护栏内侧并与坡面平行的护栏受力筋材和沿纵向间隔布置的纵向筋材，所述普通钢筋包括护栏受力钢筋和焊接辅助钢筋，所述角钢位于预制防撞护栏底部内侧端面；所述护栏受力钢筋设置在预制防撞护栏外侧并与坡面平行，于预制防撞护栏底部两侧分别弯折并延伸向上，与坡面平行延伸进入内部；所述焊接辅助钢筋分别与护栏受力钢筋、角钢进行双面焊接，所述预制主梁预埋具有预埋钢筋和预埋钢板，所述预埋钢板位于预制主梁顶面，所述预埋钢板与角钢焊接连接以将
