一种木地板强度检测设备.pdf

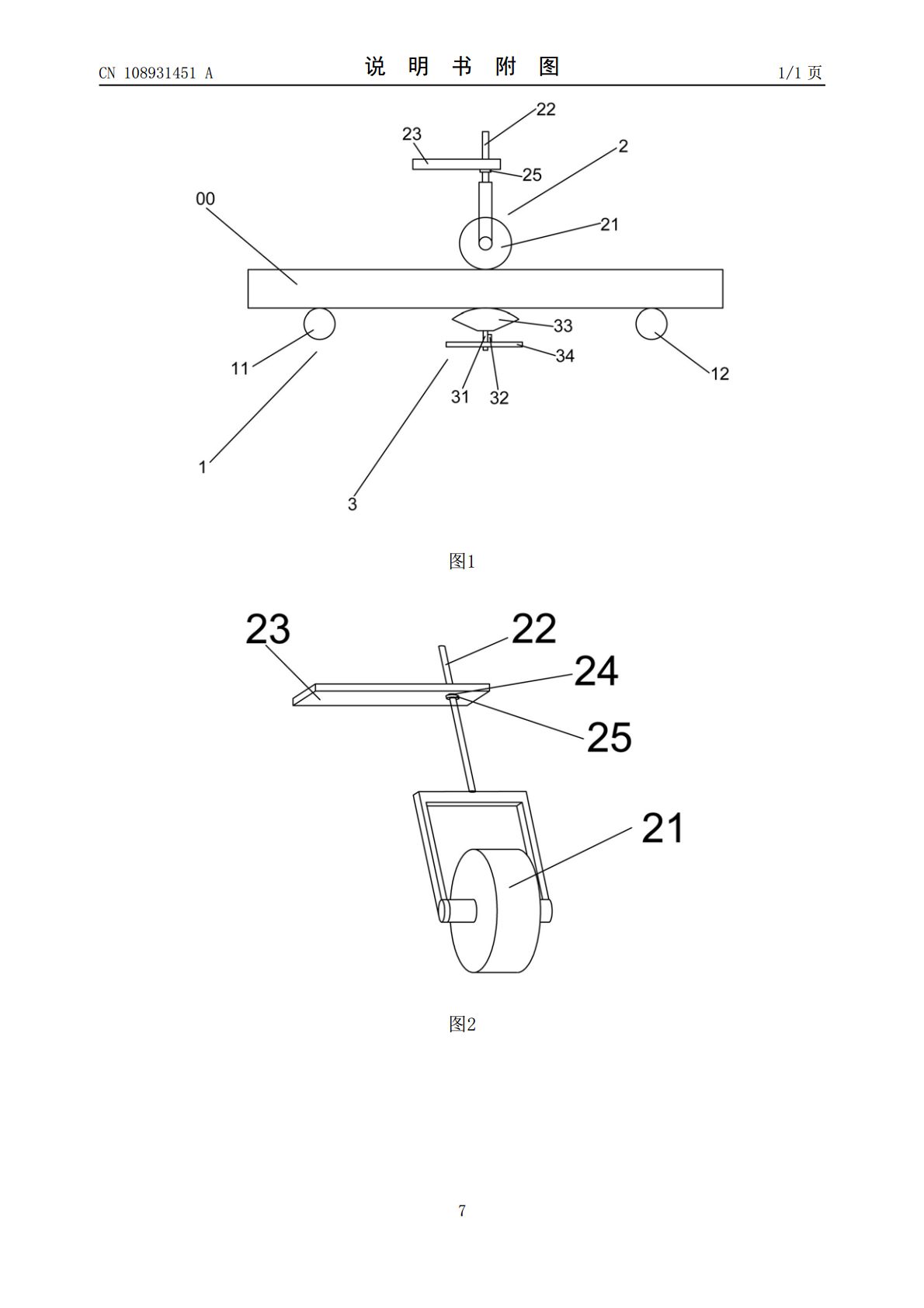

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108931451A(43)申请公布日2018.12.04(21)申请号201810927149.2(22)申请日2018.08.15(71)申请人浙江新远见材料科技股份有限公司地址313000浙江省湖州市德清县阜溪街道永平北路72号新远见10幢(72)发明人陈惠文金国伟顾义杰(74)专利代理机构杭州千克知识产权代理有限公司33246代理人赵卫康(51)Int.Cl.G01N3/42(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种木地板强度检测设备(57)摘要本发明提供一种木地板强度检测设备，涉及地板技术领域，一种木地板强度检测设备，包括传送装置、挤压装置以及设置于挤压装置下方的感应装置，传送装置包括第一传导辊和第二传导辊，挤压装置包括挤压辊以及与挤压辊连接的挤压杆，挤压杆连接有限位梁，限位梁上设置有通孔，挤压杆至少有一部分位于通孔内，感应装置包括活动板和固定板，活动板端部设置有感应头，固定板电连接有电路板。本发明一种木地板强度检测设备结构简单，安全稳定，对木地板强度的检测精度高，检测效率快，方便操作。CN108931451ACN108931451A权利要求书1/1页1.一种木地板强度检测设备，其特征在于：包括传送装置（1）、挤压装置（2）以及设置于所述挤压装置（2）下方的感应装置（3），所述传送装置（1）包括第一传导辊（11）和第二传导辊（12），所述挤压装置（2）包括挤压辊（21）以及与所述挤压辊（21）连接的挤压杆（22），所述挤压杆（22）连接有限位梁（23），所述限位梁（23）上设置有通孔（24），所述挤压杆（22）至少有一部分位于所述通孔（24）内，所述感应装置（3）包括活动板（31）和固定板（32），所述活动板（31）端部设置有感应头（33），所述固定板（32）电连接有电路板（34）。2.根据权利要求1所述的一种木地板强度检测设备，其特征在于：所述限位梁（23）为弹性件。3.根据权利要求1所述的一种木地板强度检测设备，其特征在于：所述挤压杆（22）与所述限位梁（23）连接处设置有限位栓（25）。4.根据权利要求1所述的一种木地板强度检测设备，其特征在于：所述限位栓（25）的半径大于所述通孔（24）的内径。5.根据权利要求1所述的一种木地板强度检测设备，其特征在于：所述挤压杆（22）与所述限位梁（23）之间形成的夹角范围为80°至100°。6.根据权利要求1所述的一种木地板强度检测设备，其特征在于：所述第一传导辊（11）和所述第二传导辊（12）上均包覆有塑料层。7.根据权利要求1所述的一种木地板强度检测设备，其特征在于：所述感应头（33）至少有一部分为弧形。8.根据权利要求1所述的一种木地板强度检测设备，其特征在于：所述电路板（34）为PCB电路板。9.根据权利要求1所述的一种木地板强度检测设备，其特征在于：所述电路板（34）上设置有用于显示检测结果的显示屏。10.根据权利要求1所述的一种木地板强度检测设备，其特征在于：所述活动板（31）和固定板（32）之间形成的夹角范围为0°至10°。2CN108931451A说明书1/4页一种木地板强度检测设备技术领域[0001]本发明涉及地板技术领域，尤其是，本发明涉及一种木地板强度检测设备。背景技术[0002]随着人们生活质量的提高，对美观和舒适程度有了更高的要求，现在一些家庭、户外地面和平台都会铺设木地板，以增加美观性，比如园林景观和别墅等都会铺设木地板。[0003]但是目前的地板的强度和抗压力的能力参差不齐，很多地板批量生产而出，且材料具有一定差别，导致少量木质地板因为材质和工程因素，强度不够，不足以承载预定的压力，使用中可能产生破裂，不仅有安全隐患，而且更换时十分耗费人力物力。[0004]所以一般木质地板生产之后到流入市场之前，需要对地板的强度进行一个初步的强度测试，将不合格品剔除，但是现在的地板检测方式都是随机抽查破坏式测试强度极限，可控性差，测试精确度不够。[0005]那么需要设计一种合理的木地板强度检测设备。发明内容[0006]本发明的目的在于提供一种结构简单，安全稳定，对木地板强度的检测精度高，检测效率快，方便操作的木地板强度检测设备。[0007]为达到上述目的，本发明采用如下技术方案得以实现的：一种木地板强度检测设备，包括传送装置、挤压装置以及设置于所述挤压装置下方的感应装置，所述传送装置包括第一传导辊和第二传导辊，所述挤压装置包括挤压辊以及与所述挤压辊连接的挤压杆，所述挤压杆连接有限位梁，所述限位梁上设置有通孔，所述挤压杆至少有一部分位于所述通孔内，所述感应装置包括活动板和固定板，所述活动板端部设置有感应头，所述固定板电连接有电路板。[0008]优选地，所述
