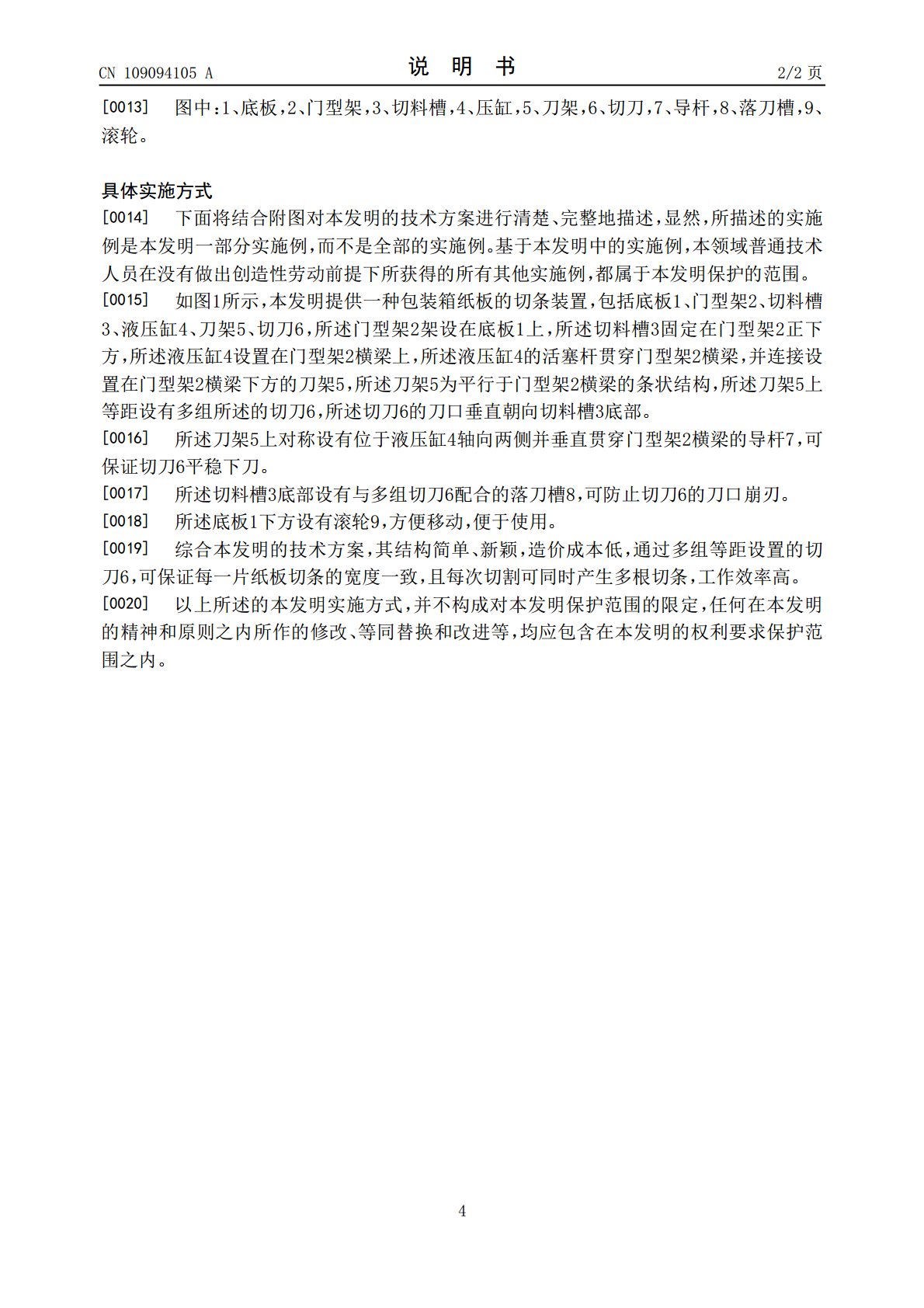

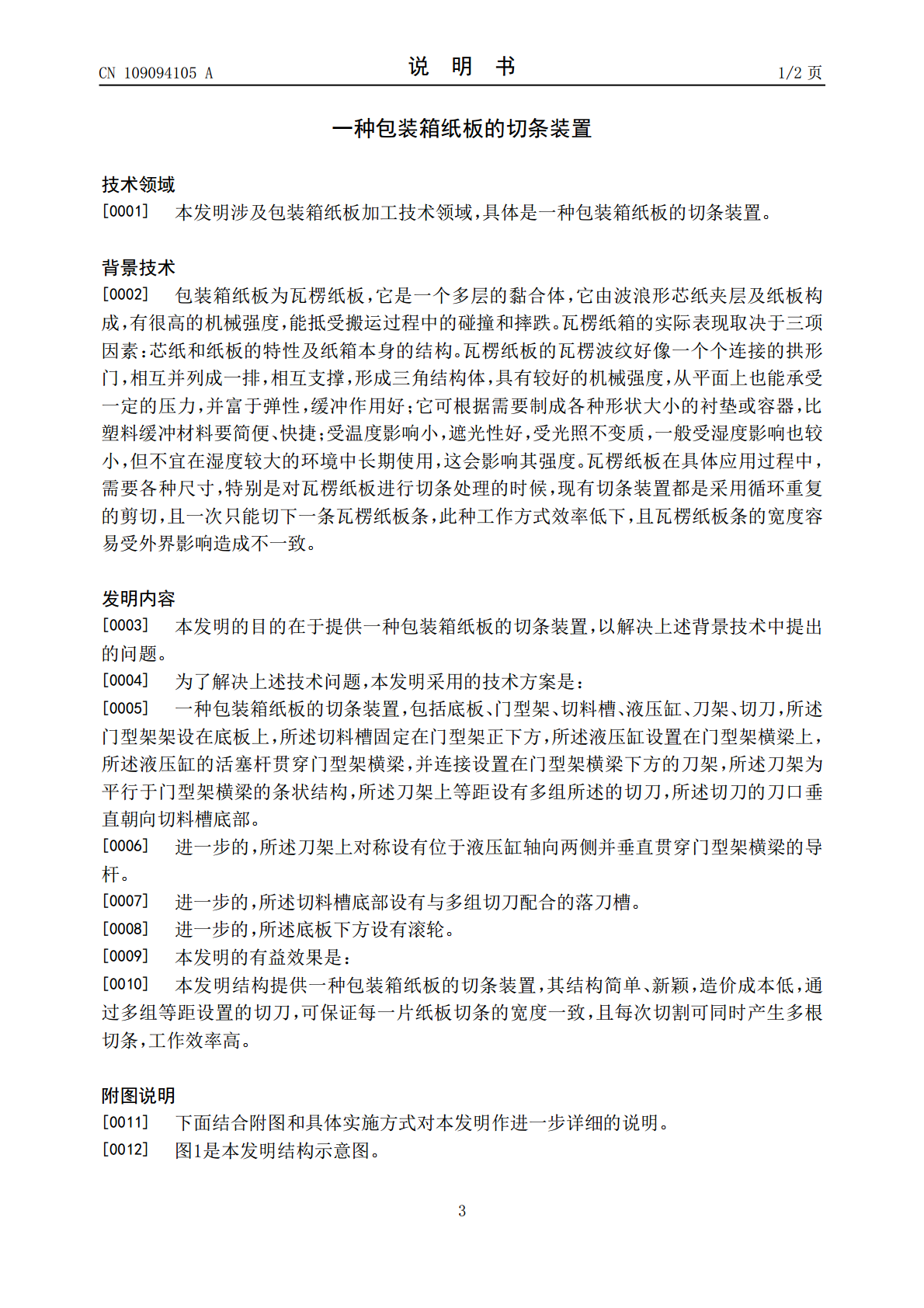

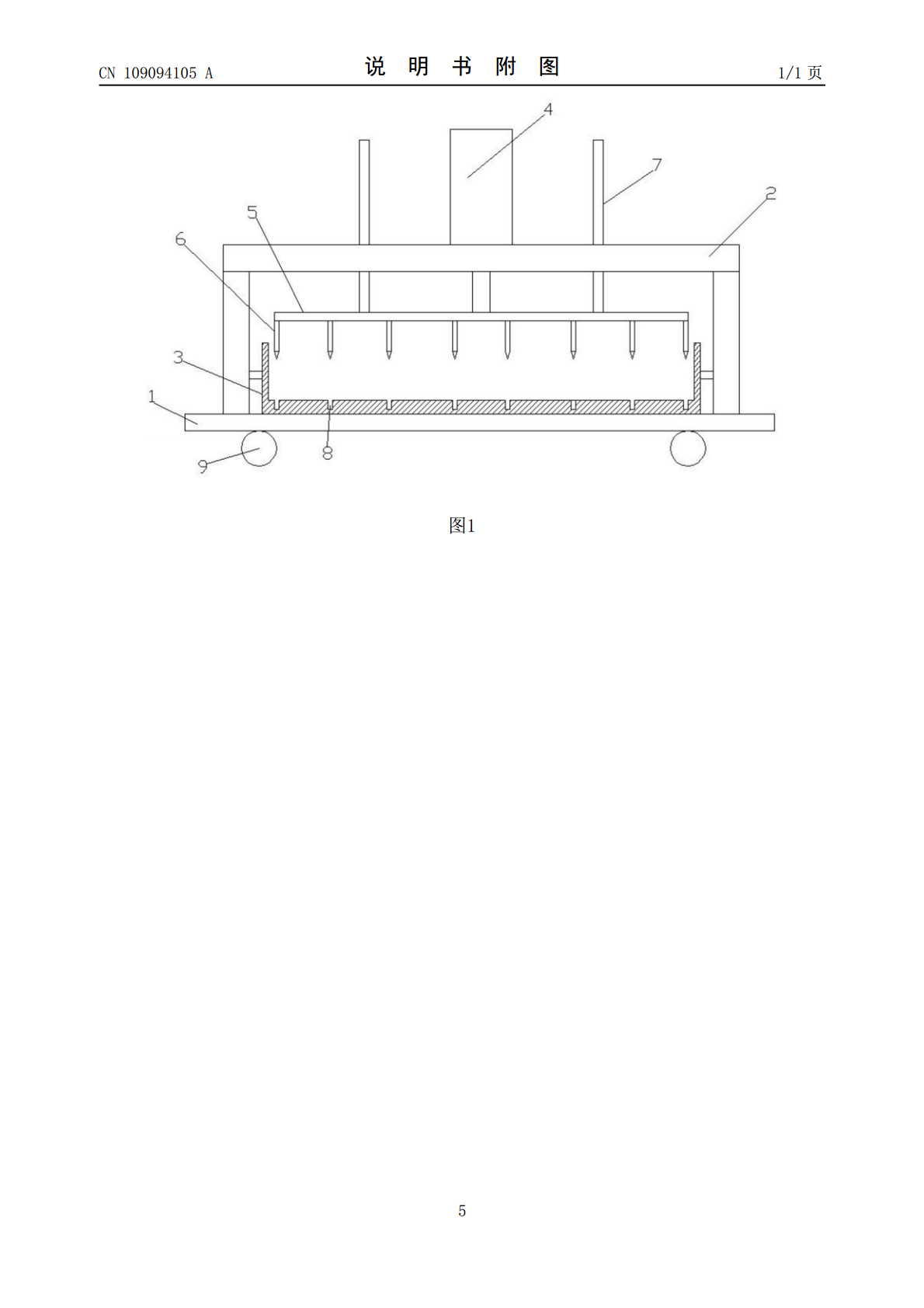

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109094105A(43)申请公布日2018.12.28(21)申请号201811184951.3(22)申请日2018.10.11(71)申请人桐城市人和包装有限公司地址231400安徽省安庆市桐城经济开发区兴源东路(72)发明人吴江(74)专利代理机构北京轻创知识产权代理有限公司11212代理人沈尚林(51)Int.Cl.B31B50/20(2017.01)权利要求书1页说明书2页附图1页(54)发明名称一种包装箱纸板的切条装置(57)摘要本发明公开一种包装箱纸板的切条装置，包括底板、门型架、切料槽、液压缸、刀架、切刀，所述门型架架设在底板上，所述切料槽固定在门型架正下方，所述液压缸设置在门型架横梁上，所述液压缸的活塞杆贯穿门型架横梁，并连接设置在门型架横梁下方的刀架，所述刀架为平行于门型架横梁的条状结构，所述刀架上等距设有多组所述的切刀，所述切刀的刀口垂直朝向切料槽底部。本发明结构简单、新颖，造价成本低，通过多组等距设置的切刀，可保证每一片纸板切条的宽度一致，且每次切割可同时产生多根切条，工作效率高。CN109094105ACN109094105A权利要求书1/1页1.一种包装箱纸板的切条装置，其特征在于，包括底板、门型架、切料槽、液压缸、刀架、切刀，所述门型架架设在底板上，所述切料槽固定在门型架正下方，所述液压缸设置在门型架横梁上，所述液压缸的活塞杆贯穿门型架横梁，并连接设置在门型架横梁下方的刀架，所述刀架为平行于门型架横梁的条状结构，所述刀架上等距设有多组所述的切刀，所述切刀的刀口垂直朝向切料槽底部。2.根据权利要求1所述的包装箱纸板的切条装置，其特征在于，所述刀架上对称设有位于液压缸轴向两侧并垂直贯穿门型架横梁的导杆。3.根据权利要求1所述的包装箱纸板的切条装置，其特征在于，所述切料槽底部设有与多组切刀配合的落刀槽。4.根据权利要求1所述的包装箱纸板的切条装置，其特征在于，所述底板下方设有滚轮。2CN109094105A说明书1/2页一种包装箱纸板的切条装置技术领域[0001]本发明涉及包装箱纸板加工技术领域，具体是一种包装箱纸板的切条装置。背景技术[0002]包装箱纸板为瓦楞纸板，它是一个多层的黏合体，它由波浪形芯纸夹层及纸板构成，有很高的机械强度，能抵受搬运过程中的碰撞和摔跌。瓦楞纸箱的实际表现取决于三项因素：芯纸和纸板的特性及纸箱本身的结构。瓦楞纸板的瓦楞波纹好像一个个连接的拱形门，相互并列成一排，相互支撑，形成三角结构体，具有较好的机械强度，从平面上也能承受一定的压力，并富于弹性，缓冲作用好；它可根据需要制成各种形状大小的衬垫或容器，比塑料缓冲材料要简便、快捷；受温度影响小，遮光性好，受光照不变质，一般受湿度影响也较小，但不宜在湿度较大的环境中长期使用，这会影响其强度。瓦楞纸板在具体应用过程中，需要各种尺寸，特别是对瓦楞纸板进行切条处理的时候，现有切条装置都是采用循环重复的剪切，且一次只能切下一条瓦楞纸板条，此种工作方式效率低下，且瓦楞纸板条的宽度容易受外界影响造成不一致。发明内容[0003]本发明的目的在于提供一种包装箱纸板的切条装置，以解决上述背景技术中提出的问题。[0004]为了解决上述技术问题，本发明采用的技术方案是：[0005]一种包装箱纸板的切条装置，包括底板、门型架、切料槽、液压缸、刀架、切刀，所述门型架架设在底板上，所述切料槽固定在门型架正下方，所述液压缸设置在门型架横梁上，所述液压缸的活塞杆贯穿门型架横梁，并连接设置在门型架横梁下方的刀架，所述刀架为平行于门型架横梁的条状结构，所述刀架上等距设有多组所述的切刀，所述切刀的刀口垂直朝向切料槽底部。[0006]进一步的，所述刀架上对称设有位于液压缸轴向两侧并垂直贯穿门型架横梁的导杆。[0007]进一步的，所述切料槽底部设有与多组切刀配合的落刀槽。[0008]进一步的，所述底板下方设有滚轮。[0009]本发明的有益效果是：[0010]本发明结构提供一种包装箱纸板的切条装置，其结构简单、新颖，造价成本低，通过多组等距设置的切刀，可保证每一片纸板切条的宽度一致，且每次切割可同时产生多根切条，工作效率高。附图说明[0011]下面结合附图和具体实施方式对本发明作进一步详细的说明。[0012]图1是本发明结构示意图。3CN109094105A说明书2/2页[0013]图中：1、底板，2、门型架，3、切料槽，4、压缸，5、刀架，6、切刀，7、导杆，8、落刀槽，9、滚轮。具体实施方式[0014]下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的
