一种混凝土冬季施工用保温棚.pdf

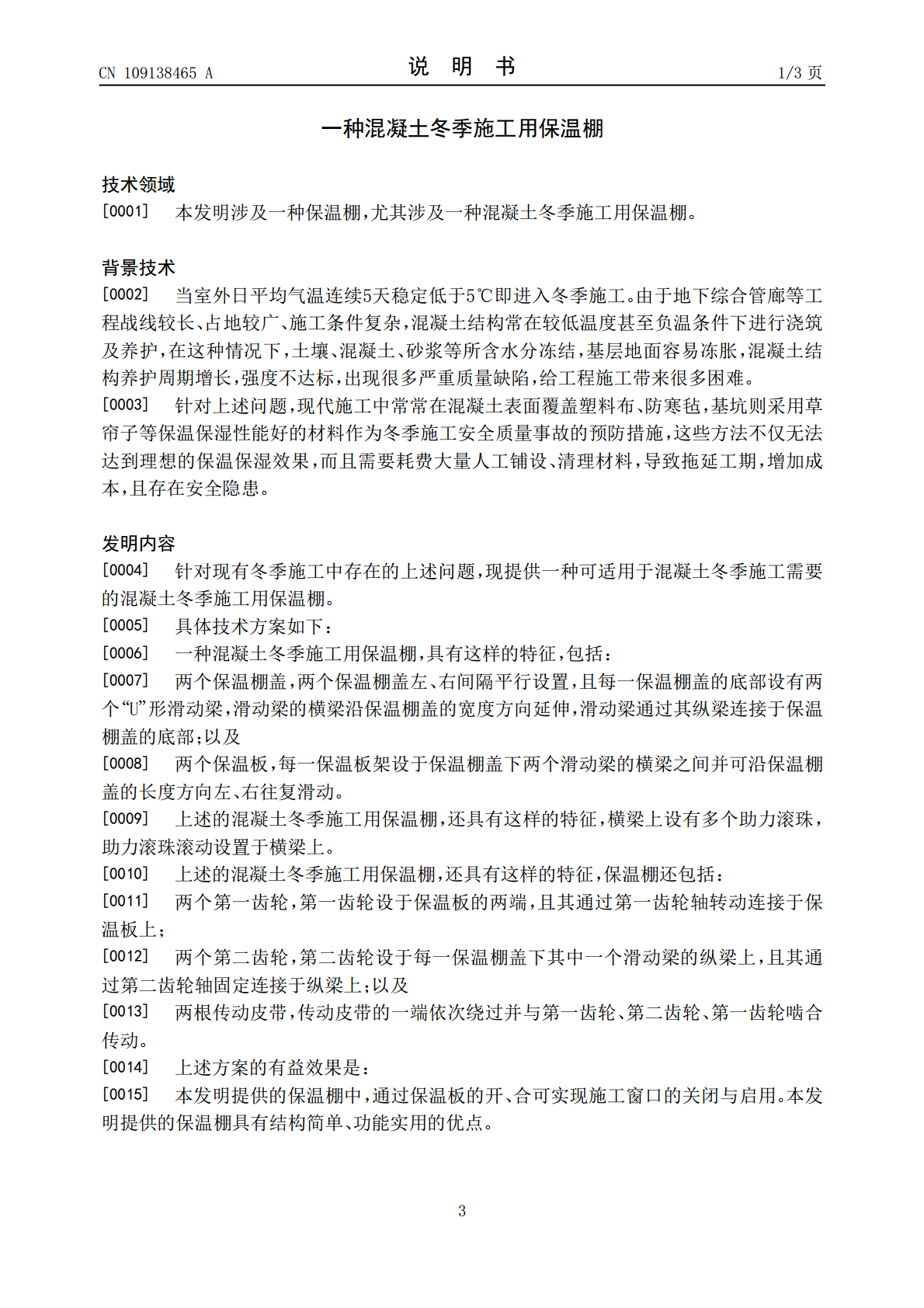

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109138465A(43)申请公布日2019.01.04(21)申请号201811157475.6(22)申请日2018.09.30(71)申请人中国一冶集团有限公司地址430081湖北省武汉市青山区工业路3号(72)发明人刘凯尹传斌刘港张桂军郭群(74)专利代理机构武汉科皓知识产权代理事务所(特殊普通合伙)42222代理人薛玲(51)Int.Cl.E04G21/28(2006.01)E04B1/80(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种混凝土冬季施工用保温棚(57)摘要本发明涉及一种混凝土冬季施工用保温棚，包括：两个保温棚盖，两个保温棚盖左、右间隔平行设置，且每一保温棚盖的底部设有两个“U”形滑动梁，滑动梁的横梁沿保温棚盖的宽度方向延伸，滑动梁通过其纵梁连接于保温棚盖的底部；以及两个保温板，每一保温板架设于保温棚盖下两个滑动梁的横梁之间并可沿保温棚盖的长度方向左、右往复滑动。本发明提供的保温棚中，通过保温板的开、合可实现施工窗口的关闭与启用。本发明提供的保温棚具有结构简单、功能实用的优点。CN109138465ACN109138465A权利要求书1/1页1.一种混凝土冬季施工用保温棚，其特征在于，包括：两个保温棚盖(1)，两个所述保温棚盖(1)左、右间隔平行设置，且每一所述保温棚盖(1)的底部设有两个“U”形滑动梁(2)，所述滑动梁(2)的横梁沿所述保温棚盖(1)的宽度方向延伸，所述滑动梁(2)通过其纵梁(21)连接于所述保温棚盖(1)的底部；以及两个保温板(3)，每一所述保温板(3)架设于所述保温棚盖(1)下两个所述滑动梁(2)的所述横梁之间并可沿所述保温棚盖(1)的长度方向左、右往复滑动。2.根据权利要求1所述的混凝土冬季施工用保温棚，其特征在于，所述横梁上设有多个助力滚珠(4)，所述助力滚珠(4)滚动设置于所述横梁上。3.根据权利要求1或2所述的混凝土冬季施工用保温棚，其特征在于，所述保温棚还包括：两个第一齿轮(5)，所述第一齿轮(5)设于所述保温板(3)的两端，且其通过齿轮轴转动连接于所述保温板(3)上；两个第二齿轮(6)，所述第二齿轮(6)设于每一所述保温棚盖(1)下其中一个所述滑动梁(2)的所述纵梁(21)上，且其通过第二齿轮(6)轴固定连接于所述纵梁(21)上；以及两根传动皮带(7)，所述传动皮带(7)的一端依次绕过并与所述第一齿轮(5)、所述第二齿轮(6)、所述第一齿轮(5)啮合传动。2CN109138465A说明书1/3页一种混凝土冬季施工用保温棚技术领域[0001]本发明涉及一种保温棚，尤其涉及一种混凝土冬季施工用保温棚。背景技术[0002]当室外日平均气温连续5天稳定低于5℃即进入冬季施工。由于地下综合管廊等工程战线较长、占地较广、施工条件复杂，混凝土结构常在较低温度甚至负温条件下进行浇筑及养护，在这种情况下，土壤、混凝土、砂浆等所含水分冻结，基层地面容易冻胀，混凝土结构养护周期增长，强度不达标，出现很多严重质量缺陷，给工程施工带来很多困难。[0003]针对上述问题，现代施工中常常在混凝土表面覆盖塑料布、防寒毡，基坑则采用草帘子等保温保湿性能好的材料作为冬季施工安全质量事故的预防措施，这些方法不仅无法达到理想的保温保湿效果，而且需要耗费大量人工铺设、清理材料，导致拖延工期，增加成本，且存在安全隐患。发明内容[0004]针对现有冬季施工中存在的上述问题，现提供一种可适用于混凝土冬季施工需要的混凝土冬季施工用保温棚。[0005]具体技术方案如下：[0006]一种混凝土冬季施工用保温棚，具有这样的特征，包括：[0007]两个保温棚盖，两个保温棚盖左、右间隔平行设置，且每一保温棚盖的底部设有两个“U”形滑动梁，滑动梁的横梁沿保温棚盖的宽度方向延伸，滑动梁通过其纵梁连接于保温棚盖的底部；以及[0008]两个保温板，每一保温板架设于保温棚盖下两个滑动梁的横梁之间并可沿保温棚盖的长度方向左、右往复滑动。[0009]上述的混凝土冬季施工用保温棚，还具有这样的特征，横梁上设有多个助力滚珠，助力滚珠滚动设置于横梁上。[0010]上述的混凝土冬季施工用保温棚，还具有这样的特征，保温棚还包括：[0011]两个第一齿轮，第一齿轮设于保温板的两端，且其通过第一齿轮轴转动连接于保温板上；[0012]两个第二齿轮，第二齿轮设于每一保温棚盖下其中一个滑动梁的纵梁上，且其通过第二齿轮轴固定连接于纵梁上；以及[0013]两根传动皮带，传动皮带的一端依次绕过并与第一齿轮、第二齿轮、第一齿轮啮合传动。[0014]上述方案的有益效果是：[0015]本发明提供的保温棚中，通过保温板的开、合可实现施工窗口的关闭与启用。本发明提供的保温棚具有
