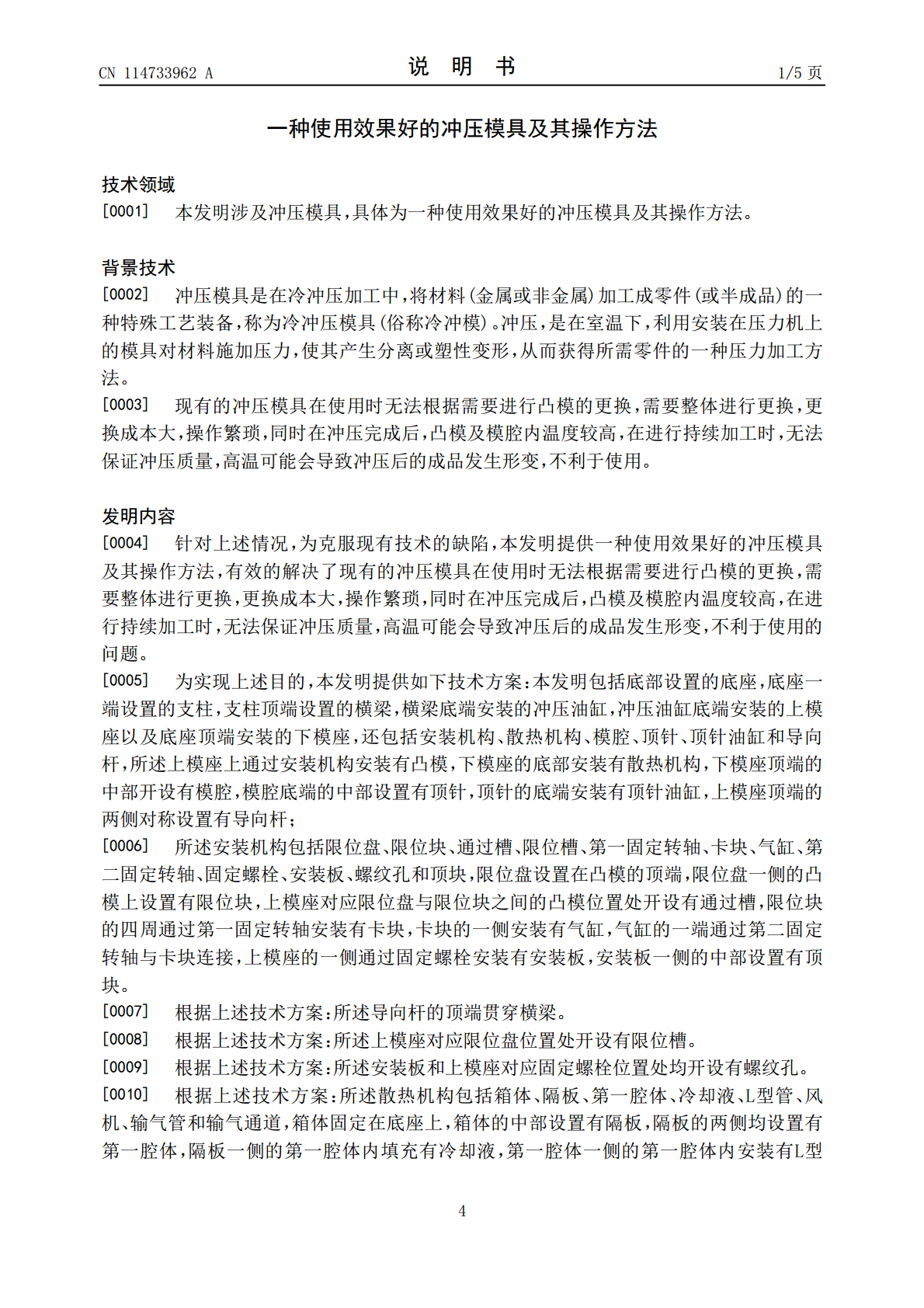

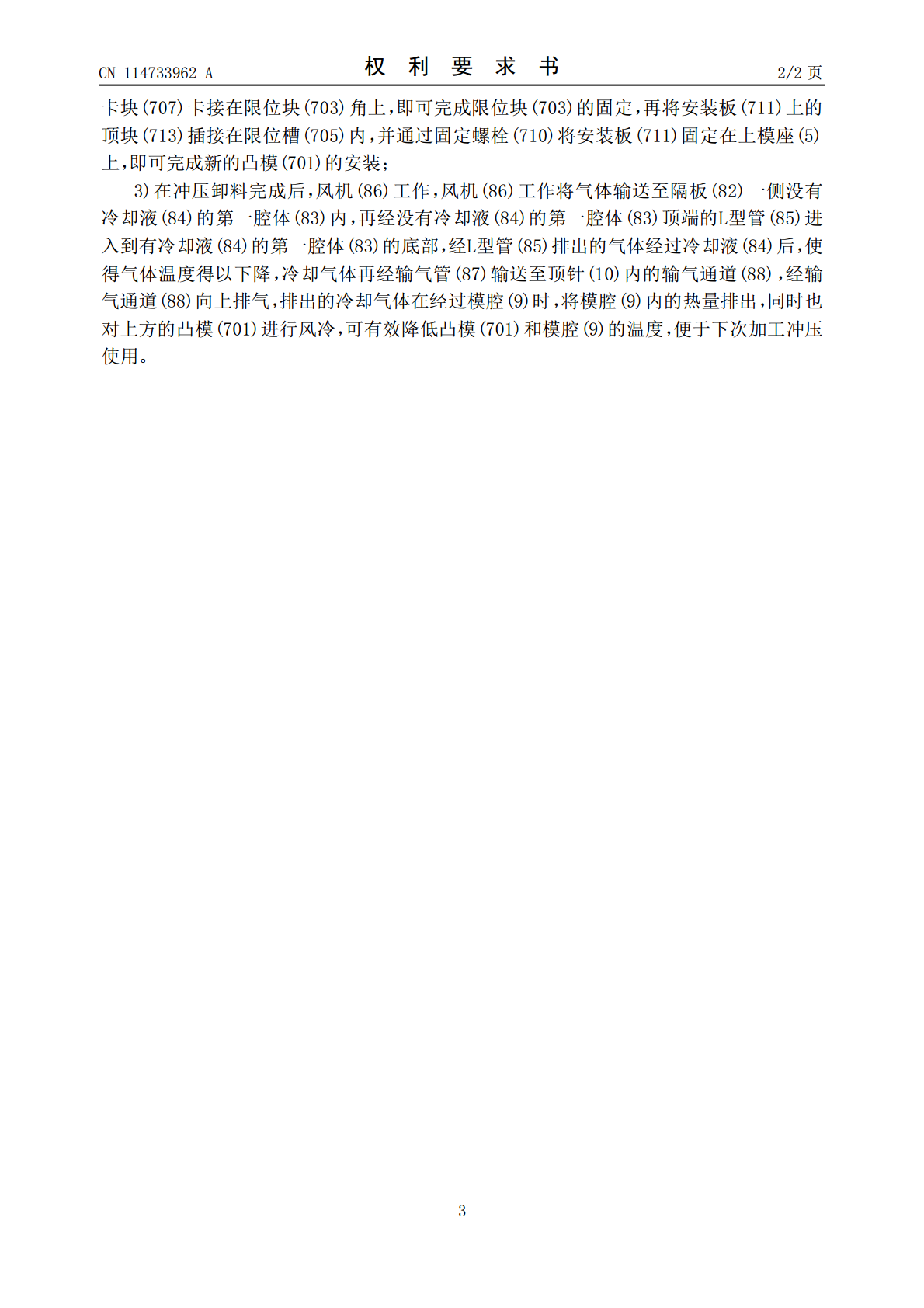

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114733962A(43)申请公布日2022.07.12(21)申请号202210498818.5(22)申请日2022.05.09(71)申请人浙江天源模具有限公司地址325600浙江省温州市乐清市乐清经济开发区纬五路222号（乐清智能装备科技加速器内）(72)发明人张晓光方年跃胡金国(74)专利代理机构浙江新篇律师事务所33371专利代理师李旻(51)Int.Cl.B21D37/04(2006.01)B21D37/16(2006.01)B21D22/02(2006.01)B29C33/12(2006.01)B29C33/04(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种使用效果好的冲压模具及其操作方法(57)摘要一种使用效果好的冲压模具及其操作方法，其包括底部设置的底座，底座一端设置的支柱，支柱顶端设置的横梁，横梁底端安装的冲压油缸，冲压油缸底端安装的上模座以及底座顶端安装的下模座，还包括安装机构、散热机构、模腔、顶针、顶针油缸和导向杆，所述上模座上通过安装机构安装有凸模，下模座的底部安装有散热机构，下模座顶端的中部开设有模腔，模腔底端的中部设置有顶针，顶针的底端安装有顶针油缸，上模座顶端的两侧对称设置有导向杆；本发明结构新颖，构思巧妙，便于根据不同的冲压需要进行凸模的更换，同时可对冲压凸模以及模腔进行及时散热，提高冲压凸模以及模腔的重复使用寿命。CN114733962ACN114733962A权利要求书1/2页1.一种使用效果好的冲压模具，包括底部设置的底座(1)，底座(1)一端设置的支柱(2)，支柱(2)顶端设置的横梁(3)，横梁(3)底端安装的冲压油缸(4)，冲压油缸(4)底端安装的上模座(5)以及底座(1)顶端安装的下模座(6)，其特征在于：还包括安装机构(7)、散热机构(8)、模腔(9)、顶针(10)、顶针油缸(11)和导向杆(12)，所述上模座(5)上通过安装机构(7)安装有凸模(701)，下模座(6)的底部安装有散热机构(8)，下模座(6)顶端的中部开设有模腔(9)，模腔(9)底端的中部设置有顶针(10)，顶针(10)的底端安装有顶针油缸(11)，上模座(5)顶端的两侧对称设置有导向杆(12)；所述安装机构(7)包括限位盘(702)、限位块(703)、通过槽(704)、限位槽(705)、第一固定转轴(706)、卡块(707)、气缸(708)、第二固定转轴(709)、固定螺栓(710)、安装板(711)、螺纹孔(712)和顶块(713)，限位盘(702)设置在凸模(701)的顶端，限位盘(702)一侧的凸模(701)上设置有限位块(703)，上模座(5)对应限位盘(702)与限位块(703)之间的凸模(701)位置处开设有通过槽(704)，限位块(703)的四周通过第一固定转轴(706)安装有卡块(707)，卡块(707)的一侧安装有气缸(708)，气缸(708)的一端通过第二固定转轴(709)与卡块(707)连接，上模座(5)的一侧通过固定螺栓(710)安装有安装板(711)，安装板(711)一侧的中部设置有顶块(713)。2.根据权利要求1所述的一种使用效果好的冲压模具，其特征在于，所述导向杆(12)的顶端贯穿横梁(3)。3.根据权利要求1所述的一种使用效果好的冲压模具，其特征在于，所述上模座(5)对应限位盘(702)位置处开设有限位槽(705)。4.根据权利要求1所述的一种使用效果好的冲压模具，其特征在于，所述安装板(711)和上模座(5)对应固定螺栓(710)位置处均开设有螺纹孔(712)。5.根据权利要求1所述的一种使用效果好的冲压模具，其特征在于，所述散热机构(8)包括箱体(81)、隔板(82)、第一腔体(83)、冷却液(84)、L型管(85)、风机(86)、输气管(87)和输气通道(88)，箱体(81)固定在底座(1)上，箱体(81)的中部设置有隔板(82)，隔板(82)的两侧均设置有第一腔体(83)，隔板(82)一侧的第一腔体(83)内填充有冷却液(84)，第一腔体(83)一侧的第一腔体(83)内安装有L型管(85)，箱体(81)的一侧安装有风机(86)，箱体(81)内填充有冷却液(84)的第一腔体(83)的顶端连接有输气管(87)，顶针(10)的中部开设有输气通道(88)，输气管(87)与输气通道(88)连通。6.根据权利要求5所述的一种使用效果好的冲压模具，其特征在于，所述L型管(85)的顶端与未填充有冷却液(84)的第一腔体(83)连通，L型管(85)的底端插接在冷却液(84)的底部。7.一种使用效果好的冲压模具的操作方法，其特征在于，包括如下步骤需要更换凸模(701)时，1)旋开固定螺栓(710)，
