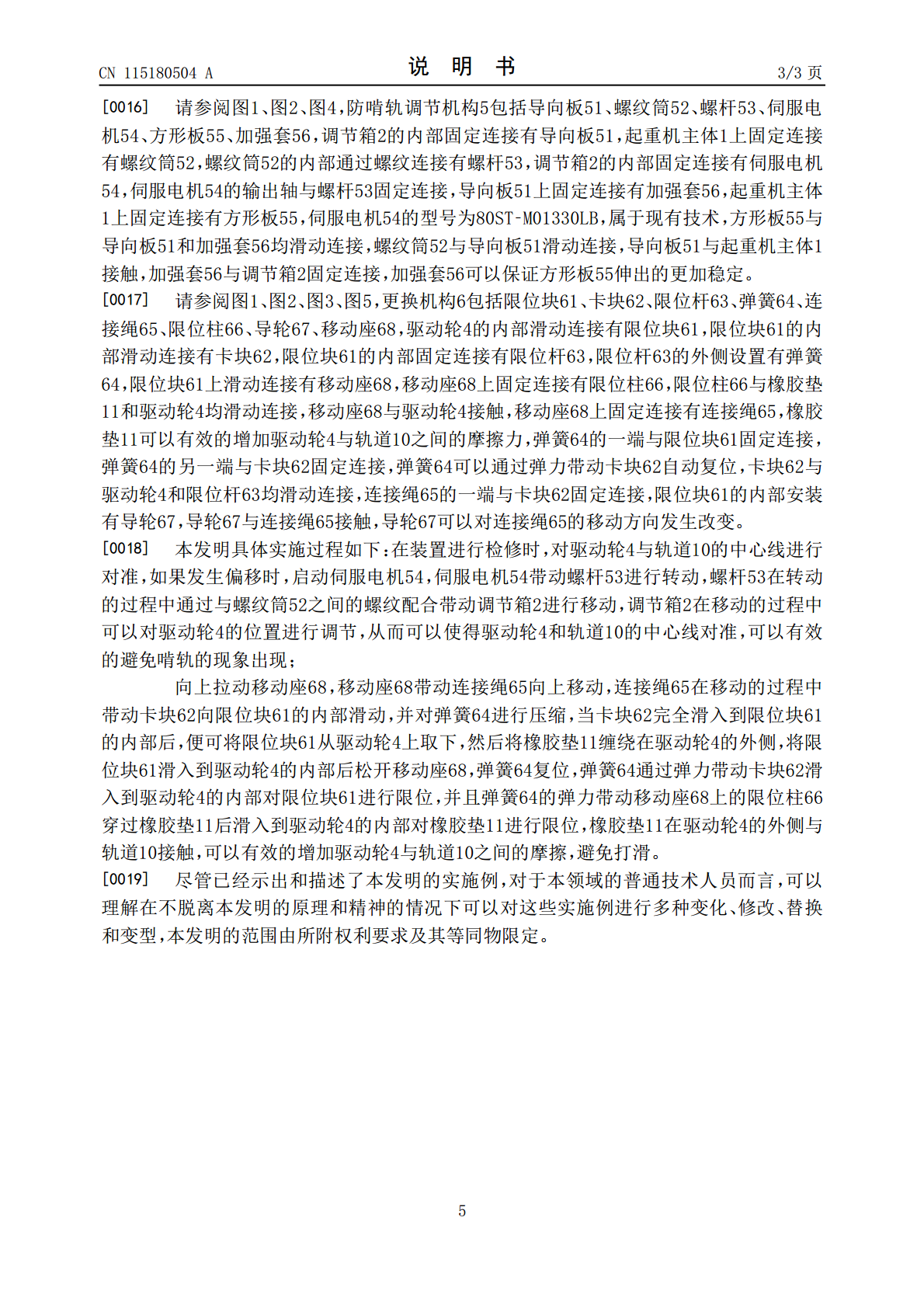

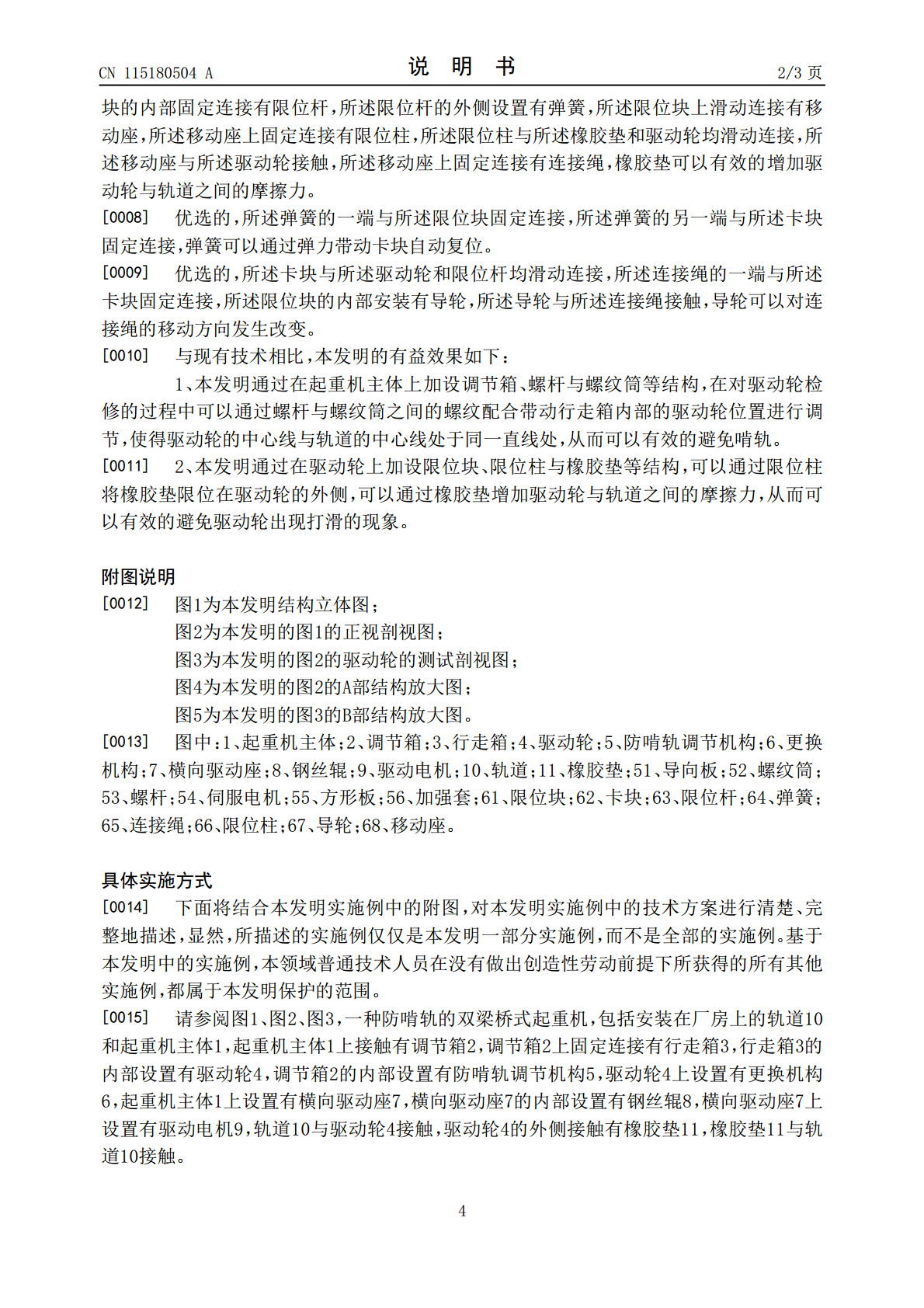

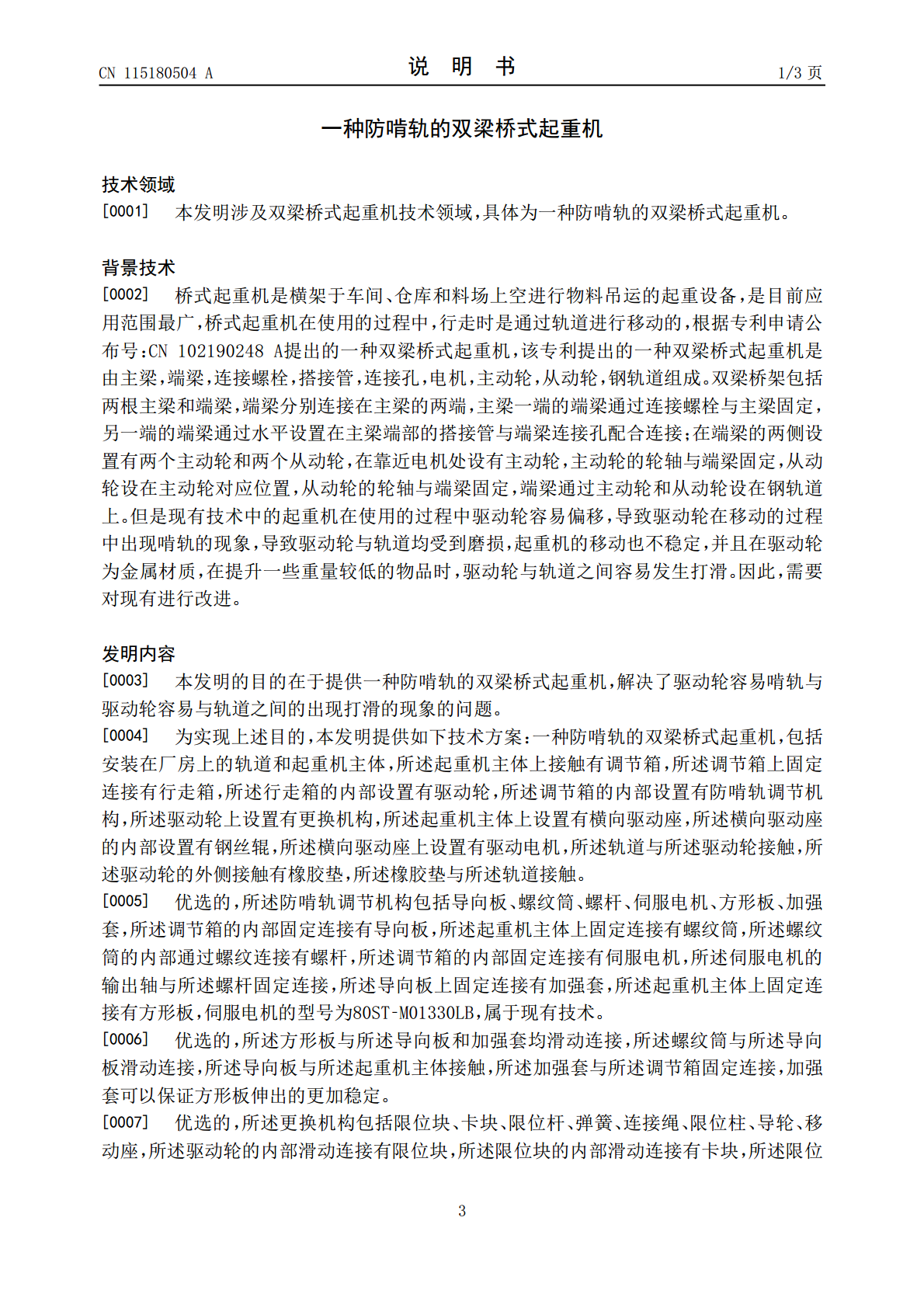

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115180504A(43)申请公布日2022.10.14(21)申请号202210933291.4(22)申请日2022.08.04(71)申请人诚匠实业有限公司地址364400福建省漳平市西园镇金榜南路2号(72)发明人张鑫刘峰王兴亚刘华光王萌杨利利(74)专利代理机构郑州科硕专利代理事务所(普通合伙)41157专利代理师王芳(51)Int.Cl.B66C9/16(2006.01)B66C9/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种防啃轨的双梁桥式起重机(57)摘要本发明属于双梁桥式起重机领域，具体涉及一种防啃轨的双梁桥式起重机，包括安装在厂房上的轨道和起重机主体，所述起重机主体上接触有调节箱，所述调节箱上固定连接有行走箱，所述行走箱的内部设置有驱动轮，所述调节箱的内部设置有防啃轨调节机构，所述驱动轮上设置有更换机构，所述起重机主体上设置有横向驱动座。本发明通过在起重机主体上加设调节箱、螺杆与螺纹筒等结构，在对驱动轮检修的过程中可以通过螺杆与螺纹筒之间的螺纹配合带动行走箱内部的驱动轮位置进行调节，使得驱动轮的中心线与轨道的中心线处于同一直线处，从而可以有效的避免啃轨。CN115180504ACN115180504A权利要求书1/1页1.一种防啃轨的双梁桥式起重机，包括安装在厂房上的轨道（10）和起重机主体（1），其特征在于：所述起重机主体（1）上接触有调节箱（2），所述调节箱（2）上固定连接有行走箱（3），所述行走箱（3）的内部设置有驱动轮（4），所述调节箱（2）的内部设置有防啃轨调节机构（5），所述驱动轮（4）上设置有更换机构（6），所述起重机主体（1）上设置有横向驱动座（7），所述横向驱动座（7）的内部设置有钢丝辊（8），所述横向驱动座（7）上设置有驱动电机（9），所述轨道（10）与所述驱动轮（4）接触，所述驱动轮（4）的外侧接触有橡胶垫（11），所述橡胶垫（11）与所述轨道（10）接触。2.根据权利要求1所述的一种防啃轨的双梁桥式起重机，其特征在于：所述防啃轨调节机构（5）包括导向板（51）、螺纹筒（52）、螺杆（53）、伺服电机（54）、方形板（55）、加强套（56），所述调节箱（2）的内部固定连接有导向板（51），所述起重机主体（1）上固定连接有螺纹筒（52），所述螺纹筒（52）的内部通过螺纹连接有螺杆（53），所述调节箱（2）的内部固定连接有伺服电机（54），所述伺服电机（54）的输出轴与所述螺杆（53）固定连接，所述导向板（51）上固定连接有加强套（56），所述起重机主体（1）上固定连接有方形板（55）。3.根据权利要求2所述的一种防啃轨的双梁桥式起重机，其特征在于：所述方形板（55）与所述导向板（51）和加强套（56）均滑动连接，所述螺纹筒（52）与所述导向板（51）滑动连接，所述导向板（51）与所述起重机主体（1）接触，所述加强套（56）与所述调节箱（2）固定连接。4.根据权利要求1所述的一种防啃轨的双梁桥式起重机，其特征在于：所述更换机构（6）包括限位块（61）、卡块（62）、限位杆（63）、弹簧（64）、连接绳（65）、限位柱（66）、导轮（67）、移动座（68），所述驱动轮（4）的内部滑动连接有限位块（61），所述限位块（61）的内部滑动连接有卡块（62），所述限位块（61）的内部固定连接有限位杆（63），所述限位杆（63）的外侧设置有弹簧（64），所述限位块（61）上滑动连接有移动座（68），所述移动座（68）上固定连接有限位柱（66），所述限位柱（66）与所述橡胶垫（11）和驱动轮（4）均滑动连接，所述移动座（68）与所述驱动轮（4）接触，所述移动座（68）上固定连接有连接绳（65）。5.根据权利要求4所述的一种防啃轨的双梁桥式起重机，其特征在于：所述弹簧（64）的一端与所述限位块（61）固定连接，所述弹簧（64）的另一端与所述卡块（62）固定连接。6.根据权利要求4所述的一种防啃轨的双梁桥式起重机，其特征在于：所述卡块（62）与所述驱动轮（4）和限位杆（63）均滑动连接，所述连接绳（65）的一端与所述卡块（62）固定连接，所述限位块（61）的内部安装有导轮（67），所述导轮（67）与所述连接绳（65）接触。2CN115180504A说明书1/3页一种防啃轨的双梁桥式起重机技术领域[0001]本发明涉及双梁桥式起重机技术领域，具体为一种防啃轨的双梁桥式起重机。背景技术[0002]桥式起重机是横架于车间、仓库和料场上空进行物料吊运的起重设备，是目前应用范围最广，桥式起重机在使用的过程中，行走时是通过轨道进行移动的，根据专利申请公布号：CN102190248A提出的一种双梁桥式起重机，该专利提出的一种双
