一种具有语音自动报警功能的油烟机.pdf

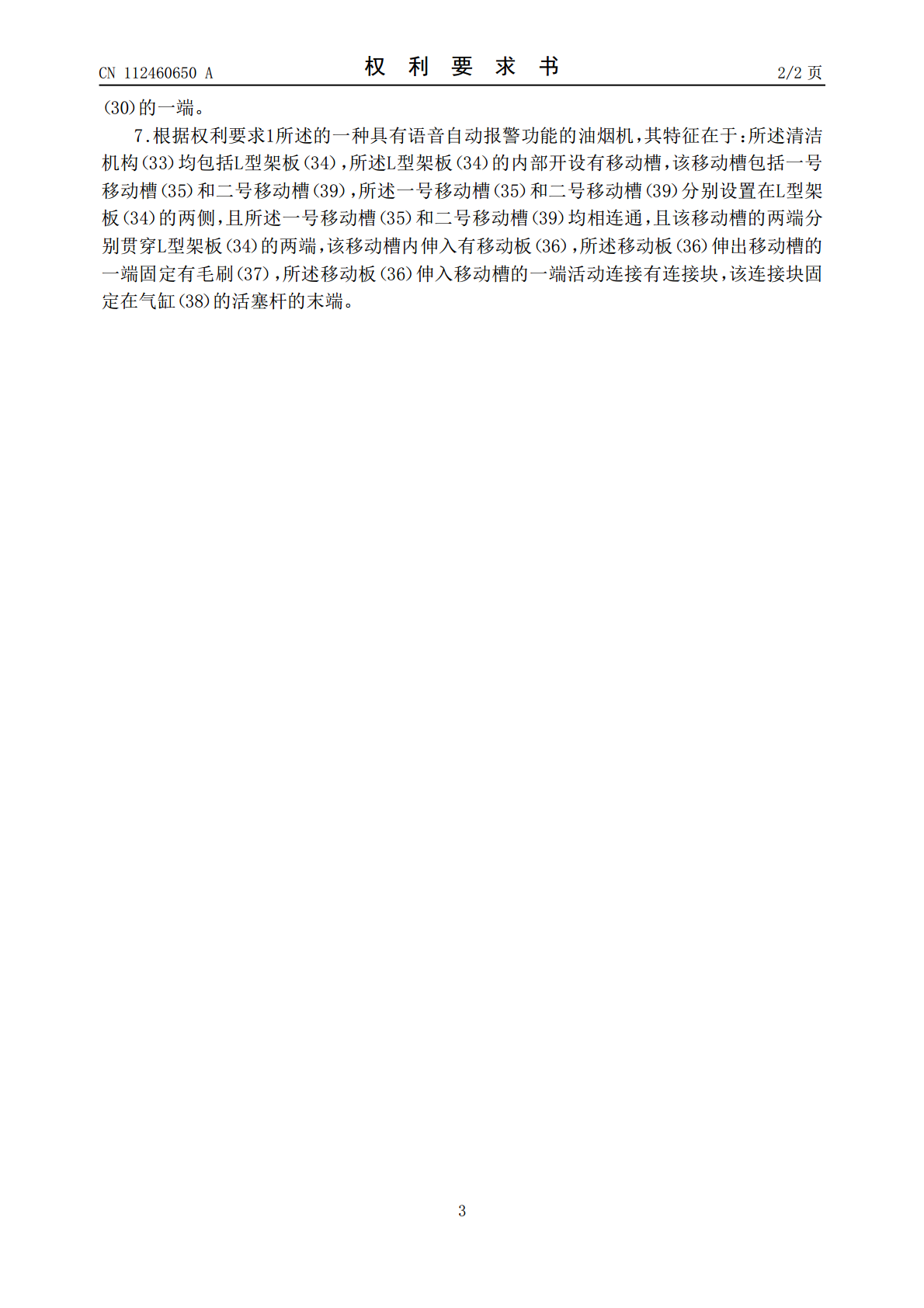

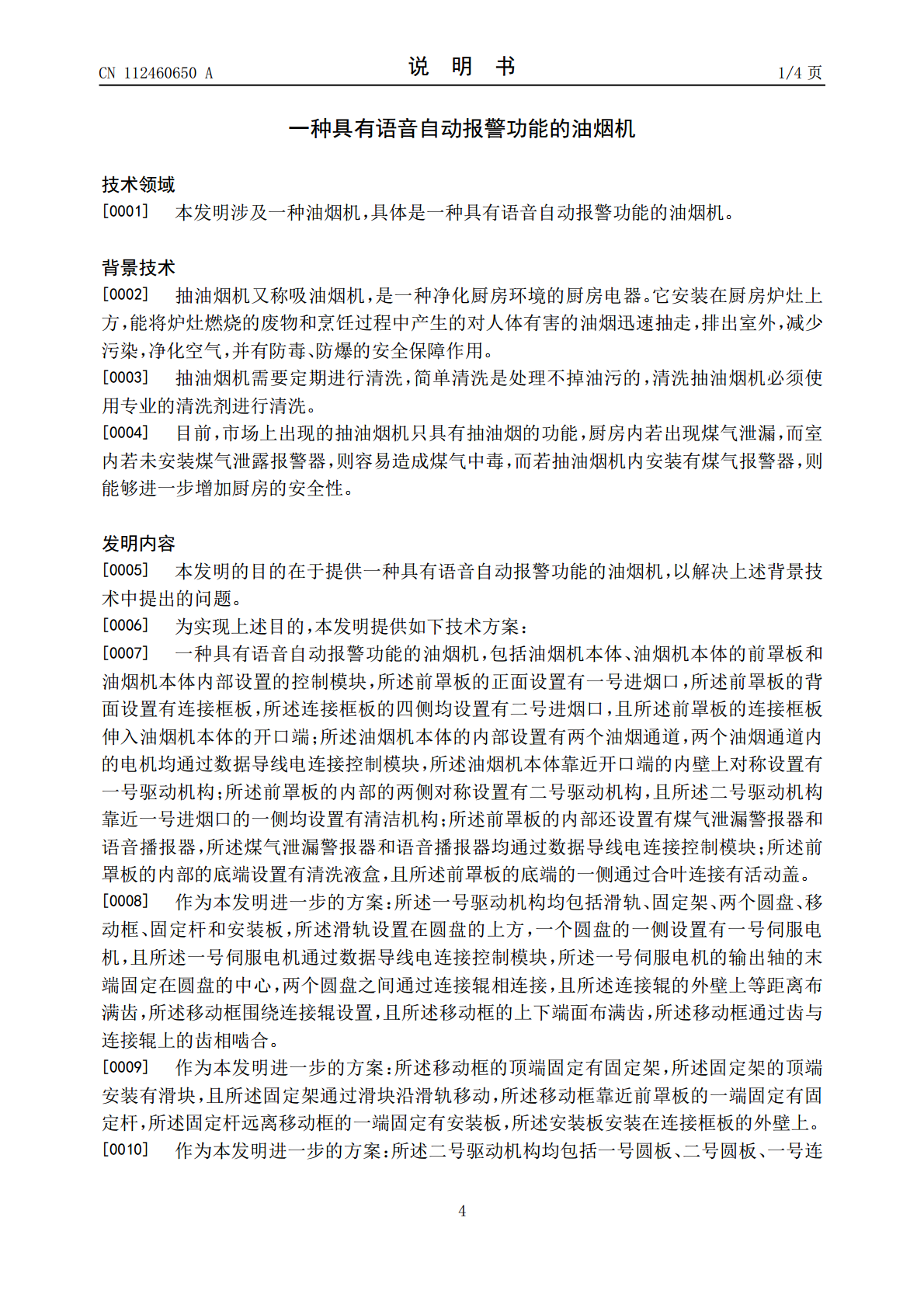

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112460650A(43)申请公布日2021.03.09(21)申请号201910843811.0(22)申请日2019.09.06(71)申请人中山市华动电器有限公司地址528400广东省中山市石岐区博爱三路9号第2幢409号(72)发明人刘杰(51)Int.Cl.F24C15/20(2006.01)G08B21/16(2006.01)G08B3/10(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种具有语音自动报警功能的油烟机(57)摘要本发明公开了一种具有语音自动报警功能的油烟机，通过设置煤气泄漏警报器和语音播报器，能够通过煤气泄漏警报器检测厨房内的煤气浓度，若检测出煤气泄露，则使语音播报器播报，能够起到提醒人们的作用；通过设置一号驱动机构，并在连接框板上设置二号进烟口，在油烟机本体的内部设置两个油烟通道，当检测出煤气泄漏时，控制一号驱动机构工作，使一号驱动机构工作带动连接框板移动，前罩板移动出油烟机本体的开口端，二号进烟口显露出来，同时，两个油烟通道同时工作，能够将室内的煤气吸入到油烟机内，能够起到除煤气的工作。CN112460650ACN112460650A权利要求书1/2页1.一种具有语音自动报警功能的油烟机，包括油烟机本体（1）、油烟机本体（1）的前罩板（2）和油烟机本体（1）内部设置的控制模块（11），其特征在于：所述前罩板（2）的正面设置有一号进烟口（4），所述前罩板（2）的背面设置有连接框板（3），所述连接框板（3）的四侧均设置有二号进烟口（5），且所述前罩板（2）的连接框板（3）伸入油烟机本体（1）的开口端；所述油烟机本体（1）的内部设置有两个油烟通道（10），两个油烟通道（10）内的电机均通过数据导线电连接控制模块（11），所述油烟机本体（1）靠近开口端的内壁上对称设置有一号驱动机构（6）；所述前罩板（2）的内部的两侧对称设置有二号驱动机构（7），且所述二号驱动机构（7）靠近一号进烟口（4）的一侧均设置有清洁机构（33）；所述前罩板（2）的内部还设置有煤气泄漏警报器（8）和语音播报器（9），所述煤气泄漏警报器（8）和语音播报器（9）均通过数据导线电连接控制模块（11）；所述前罩板（2）的内部的底端设置有清洗液盒（12），且所述前罩板（2）的底端的一侧通过合叶连接有活动盖。2.根据权利要求1所述的一种具有语音自动报警功能的油烟机，其特征在于：所述一号驱动机构（6）均包括滑轨（13）、固定架（14）、两个圆盘（15）、移动框（17）、固定杆（19）和安装板（20），所述滑轨（13）设置在圆盘（15）的上方，一个圆盘（15）的一侧设置有一号伺服电机（21），且所述一号伺服电机（21）通过数据导线电连接控制模块（11），所述一号伺服电机（21）的输出轴的末端固定在圆盘（15）的中心，两个圆盘（15）之间通过连接辊（16）相连接，且所述连接辊（16）的外壁上等距离布满齿（18），所述移动框（17）围绕连接辊（16）设置，且所述移动框（17）的上下端面布满齿（18），所述移动框（17）通过齿（18）与连接辊（16）上的齿（18）相啮合。3.根据权利要求2所述的一种具有语音自动报警功能的油烟机，其特征在于：所述移动框（17）的顶端固定有固定架（14），所述固定架（14）的顶端安装有滑块，且所述固定架（14）通过滑块沿滑轨（13）移动，所述移动框（17）靠近前罩板（2）的一端固定有固定杆（19），所述固定杆（19）远离移动框（17）的一端固定有安装板（20），所述安装板（20）安装在连接框板（3）的外壁上。4.根据权利要求1所述的一种具有语音自动报警功能的油烟机，其特征在于：所述二号驱动机构（7）均包括一号圆板（23）、二号圆板（25）、一号连接架（27）、二号连接架（30）和连接杆（31），所述一号圆板（23）和二号圆板（25）靠近二号连接架（30）的一侧分别设置有一号连接架板（24）和二号连接架板（26），且所述一号圆板（23）与一号连接架板（24）以及所述二号圆板（25）与二号连接架板（26）均为一体设置；所述一号圆板（23）和二号圆板（25）交错设置，且所述一号圆板（23）和二号圆板（25）的交互区固定在连接轴的一端，该连接轴的另一端通过联轴器连接二号伺服电机（22）的输出轴。5.根据权利要求4所述的一种具有语音自动报警功能的油烟机，其特征在于：所述一号连接架板（24）和二号连接架板（26）远离一号圆板（23）的一端分别活动连接二号连接架（30）的上下端，所述二号连接架（30）的内部开设有滑动槽（28），所述连接杆（31）的一端固定有滑动块（29），所述连接杆（31）的滑动块（29）沿滑动槽（28）移动，所述二号
