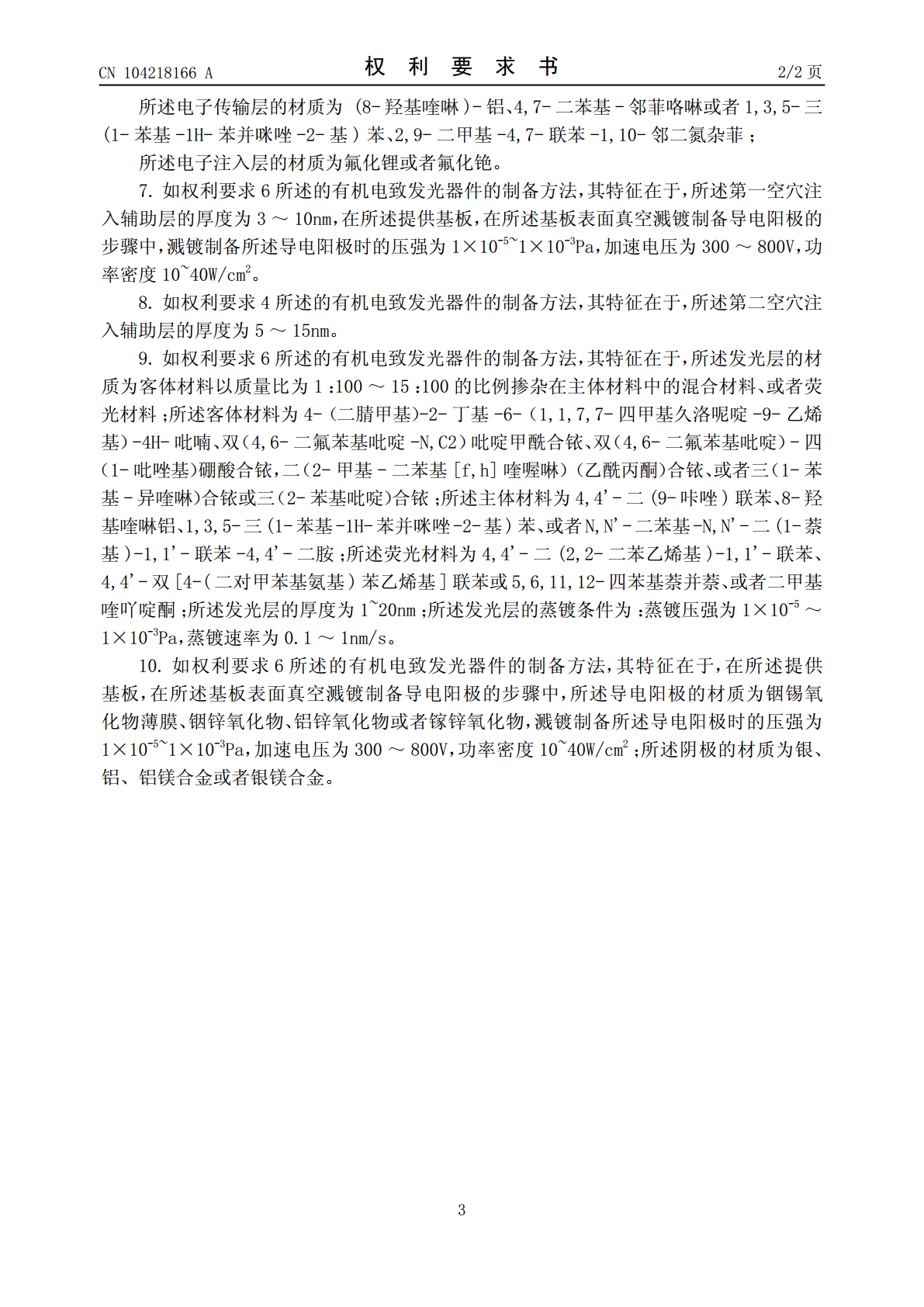

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104218166104218166A(43)申请公布日2014.12.17(21)申请号201310208084.3(22)申请日2013.05.30(71)申请人海洋王照明科技股份有限公司地址518000广东省深圳市南山区南海大道海王大厦A座22层申请人深圳市海洋王照明技术有限公司深圳市海洋王照明工程有限公司(72)发明人周明杰冯小明张振华王平(74)专利代理机构广州三环专利代理有限公司44202代理人郝传鑫熊永强(51)Int.Cl.H01L51/52(2006.01)H01L51/54(2006.01)H01L51/56(2006.01)权权利要求书2页利要求书2页说明书7页说明书7页附图2页附图2页(54)发明名称一种有机电致发光器件及其制备方法(57)摘要本发明公开了一种有机电致发光器件，包括依次层叠的基板、导电阳极、第一空穴注入辅助层、第二空穴注入辅助层、空穴传输层、发光层、电子传输层、电子注入层和阴极，所述第一空穴注入辅助层的材质为二氧化钛或者五氧化钽，所述第二空穴注入辅助层的材质为氧化镍。本发明还公开了该有机电致发光器件的制备方法。本发明提供的一种有机电致发光器件的制备方法通过在导电阳极与空穴传输层中加入双层空穴注入辅助层，用于提高空穴的注入能力，使得利用该有机电致发光器件的制备方法制得的有机电致发光器件的驱动电流小和发光效率高。CN104218166ACN104286ACN104218166A权利要求书1/2页1.一种有机电致发光器件，其特征在于，包括依次层叠的基板、导电阳极、第一空穴注入辅助层、第二空穴注入辅助层、空穴传输层、发光层、电子传输层、电子注入层和阴极，所述第一空穴注入辅助层的材质为二氧化钛或者五氧化钽，所述第二空穴注入辅助层的材质为氧化镍；所述空穴传输层的材质为N,N'-二苯基-N,N'-二(1-萘基)-1,1'-联苯-4,4'-二胺、N,N'-二苯基-N,N'-二(3-甲基苯基)-1,1'-联苯-4,4'-二胺、4,4',4''-三(2-萘基苯基氨基)三苯基胺、或者4,4',4''-三(咔唑-9-基)三苯胺；所述电子传输层的材质为(8-羟基喹啉)-铝、4,7-二苯基-邻菲咯啉或者1,3,5-三(1-苯基-1H-苯并咪唑-2-基)苯、2,9-二甲基-4,7-联苯-1,10-邻二氮杂菲；所述电子注入层的材质为氟化锂或者氟化铯。2.如权利要求1所述的有机电致发光器件，其特征在于，所述第一空穴注入辅助层的厚度为3～10nm。3.如权利要求1所述的有机电致发光器件，其特征在于，所述第二空穴注入辅助层的厚度为5～15nm。4.如权利要求1所述的有机电致发光器件，其特征在于，所述发光层的材质为客体材料以质量比为1：100～15：100的比例掺杂在主体材料中的混合材料，或者荧光材料；所述客体材料为4-（二腈甲基）-2-丁基-6-（1,1,7,7-四甲基久洛呢啶-9-乙烯基）-4H-吡喃、双（4,6-二氟苯基吡啶-N,C2）吡啶甲酰合铱、双（4,6-二氟苯基吡啶）-四（1-吡唑基）硼酸合铱，二（2-甲基-二苯基[f,h]喹喔啉）（乙酰丙酮）合铱、或者三（1-苯基-异喹啉）合铱或三（2-苯基吡啶）合铱；所述主体材料为4,4'-二(9-咔唑)联苯、8-羟基喹啉铝、1,3,5-三(1-苯基-1H-苯并咪唑-2-基)苯、或者N,N'-二苯基-N,N'-二(1-萘基)-1,1'-联苯-4,4'-二胺；所述荧光材料为4,4'-二(2,2-二苯乙烯基)-1,1'-联苯、4,4'-双[4-(二对甲苯基氨基)苯乙烯基]联苯或5,6,11,12-四苯基萘并萘、或者二甲基喹吖啶酮；所述发光层的厚度为1~20nm。5.如权利要求1所述的有机电致发光器件，其特征在于，所述导电阳极的材质为铟锡氧化物、铟锌氧化物、铝锌氧化物或者镓锌氧化物；所述阴极的材质为银、铝、铝镁合金或者银镁合金。6.一种有机电致发光器件的制备方法，其特征在于，包括以下操作步骤：提供基板，在所述基板表面真空溅镀制备导电阳极；在所述导电阳极表面真空蒸镀第一空穴注入辅助层，所述第一空穴注入辅助层的材质为二氧化钛或者五氧化钽，所述第一空穴注入辅助层蒸镀时的压强为1×10-5～1×10-3Pa，蒸镀速率为0.1～1nm/s；在所述第一空穴注入辅助层表面真空蒸镀第二空穴注入辅助层，所述第二空穴注入辅助层的材质为氧化镍，所述第二空穴注入辅助层蒸镀时的压强为1×10-5～1×10-3Pa，蒸镀速率为0.1～1nm/s；在所述第二空穴注入辅助层表面依次蒸镀空穴传输层、发光层、电子传输层、电子注入层以及阴极，得到有机电致发光器件，其中，所述空穴传输层的材质为N,N'-二苯基-N,N'-二
