R8060
低压高亮度LED驱动芯片(DC-DC)

特点
专为兼容多种电子变压器优化设计(通过率98%以上)
效率高达90%以上
恒流驱动LED
可以驱动多个LED串
外部PWM调光
外部线性调光
外部使能
软启动
启动电压低
欠压保护，温度保护，电感饱和保护
LED开路保护
外围元件少
工作温度：-40~85℃

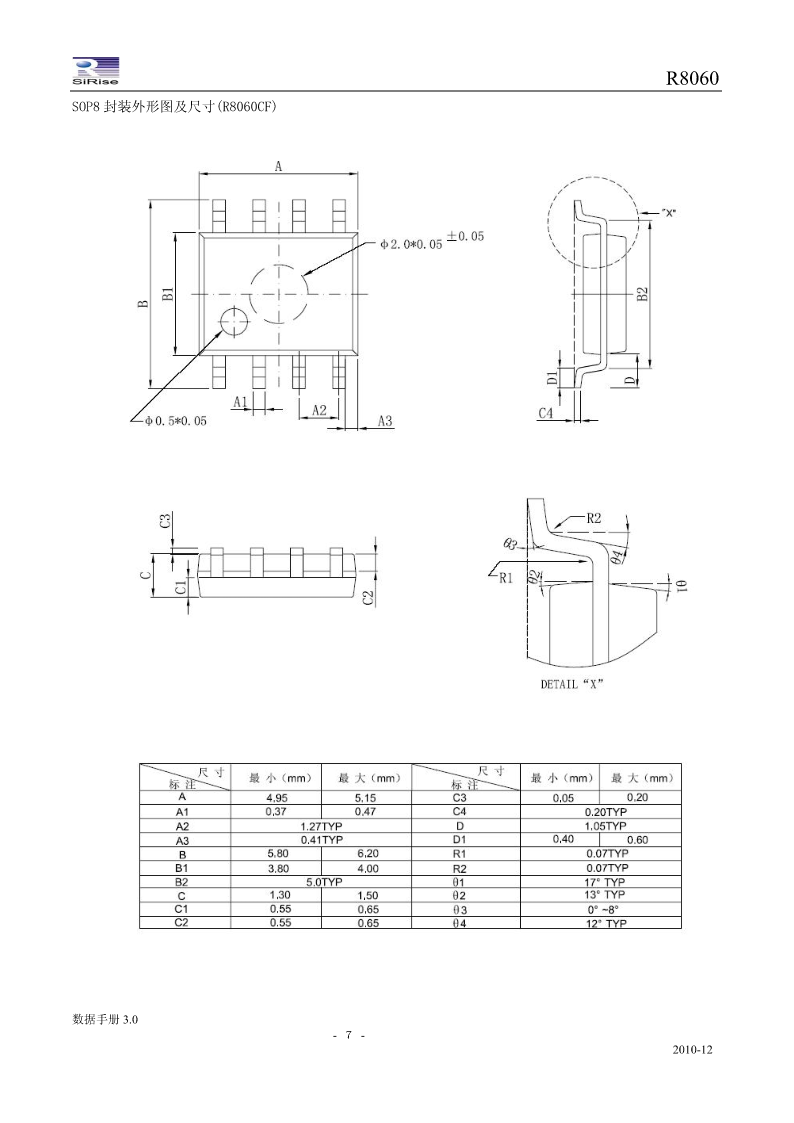

封装：无铅DIP8,SOP8

概述
R8060是采用PWM(PFM)技术设计的高效LED驱动控制芯片，采用了独有的抗干扰技术，使LED亮
度更稳定。采用CMOS工艺设计，集成了内置稳压器，欠压保护，温度保护，电感饱和保护，RC振荡器，调
光控制器，系统控制器和输出驱动等模块。在输入电压8VDC到40VDC范围内高效驱动高亮度LED。
R8060通过设置ROSC管脚的外接电阻(PWM接地,PFM是接GATE)来调节系统的工作频率（高达500kHz）；
外部高亮度LED串通过恒流方式驱动，以保持LED亮度并提高LED的可靠性，其恒流值通过CS端的外接电
阻来设定。
R8060可以通过PWMD端输入的PWM信号来调节LED亮度，也可以通过该端口输入的直流电压来线性调
节LED亮度，该端还兼做使能端，及软启动功能。

R8060电压（VDD端）高于VUVLO时，GATE端可以输出高电平，此时R8060通过限制外部功率管峰值电流
的方式工作。外部电流采样电阻与功率管的源极相连，当外部采样电阻的电压值超过设定值（内部设定为
210mv，也可通过PWMD外部设定）时，关断外部功率管。如果客户希望系统软启动，可在PWMD端到地接个
电容使该端电压按期望的速率上升，进而控制LED电流缓慢上升。
R8060专用于低压高亮度LED照明,特别适用于12Vac/12Vdc的应用场合

应用范围
MR16(11)LED射灯代替卤素灯
车载LED灯
LED路灯
LED信号灯
太阳能LED灯

数据手册3.0
-１-
2010-12
R8060

功能框图

振荡器ROSC

VDD内置稳压器

输

出
PWMD系统控制器
驱

动GATE

调光控制器
CS
GND

PWMD

图1R8060功能框图

管脚排列

R8060AF/CF
图2管脚排列图

数据手册3.0
-２-
2010-12
R8060

管脚描述
引脚名称I/O引脚功能
GNDPOW接地端
VDDPOW电源端
CSILED串电流采样输入端
GATEO外部MOS管驱动端
PWMDIPWM或线性输入调光端，
NC悬空
ROSCI振荡电阻接入端

极限参数

参数名称符号最大工作范围单位

电源电压VDD-0.3~8.0V

输入端电压VI-0.3~VDD+0.3V

输出端电压VO-0.3~VDD+0.3V
AF（DIP8）900
功耗(在25℃时)CF（SOP8）PD630mW

AF（DIP8）110

热阻(在25℃时)CF（SOP8）ӨJA150℃/W
ESD保护（人体模式）ESD2000V

储存温度TSTG-55~150℃
结温150℃
焊接温度（锡焊，10秒）300℃

注：超出所列的极限参数可能导致器件的永久性损坏。以上给出的仅仅是极限范围，在这样的极限条件下工作，器件的技术指标将得不到保证，
长期在这样的工作条件下还会影响可靠性

电气参数(除非特别注明，TA=25℃)

参数名称符号测试条件最小值典型值最大值单位

输入直流电压范围VINDCDC输入电压8100V

内置稳压器电压VDD6.16.87.5V

Shutdown下的IVDD_SDPWMD=0;VDD=7V1mA
VDD电流

最低VDD电压VUVLOVDD上升，Hys=2V44.55V

PWMD输入端低电VENLVDD=6.1~7.5V;PWMD逐渐0.45V

压升高，gate有波形输出

PWMD输入端高电VENHVDD=6.1~7.5V；PWMD逐渐0.38V

压降低，gate无波形输出

PWMD端上拉电流IENVEN=6.8V0.811.2uA

CS端阈值电压VCSTA=-45℃~85℃189210231mV

GATE端输出高电VGATE（hi）IOUT=10mAVDD-0.3VDDV
压

数据手册3.0
-３-
2010-12

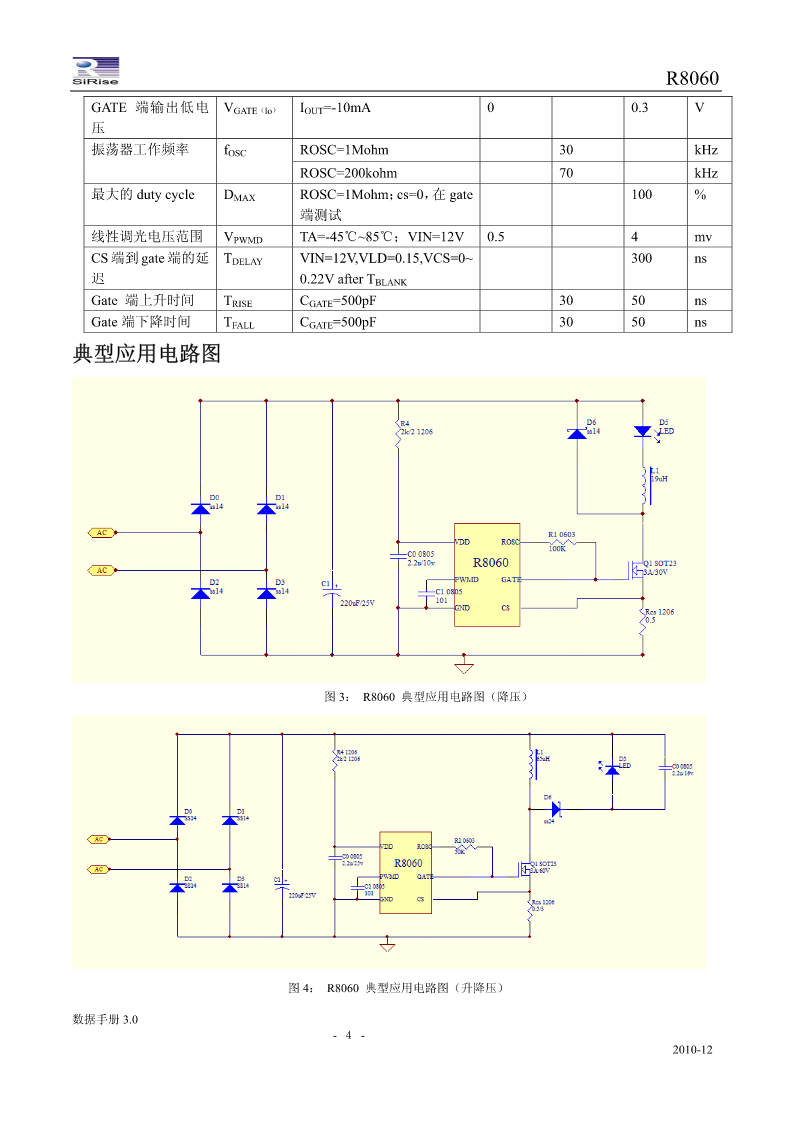

R8060

GATE端输出低电VGATE（lo）IOUT=-10mA00.3V

压

振荡器工作频率fOSCROSC=1Mohm30kHz
ROSC=200kohm70kHz

最大的dutycycleDMAXROSC=1Mohm；cs=0，在gate100%

端测试

线性调光电压范围VPWMDTA=-45℃~85℃；VIN=12V0.54mv

CS端到gate
