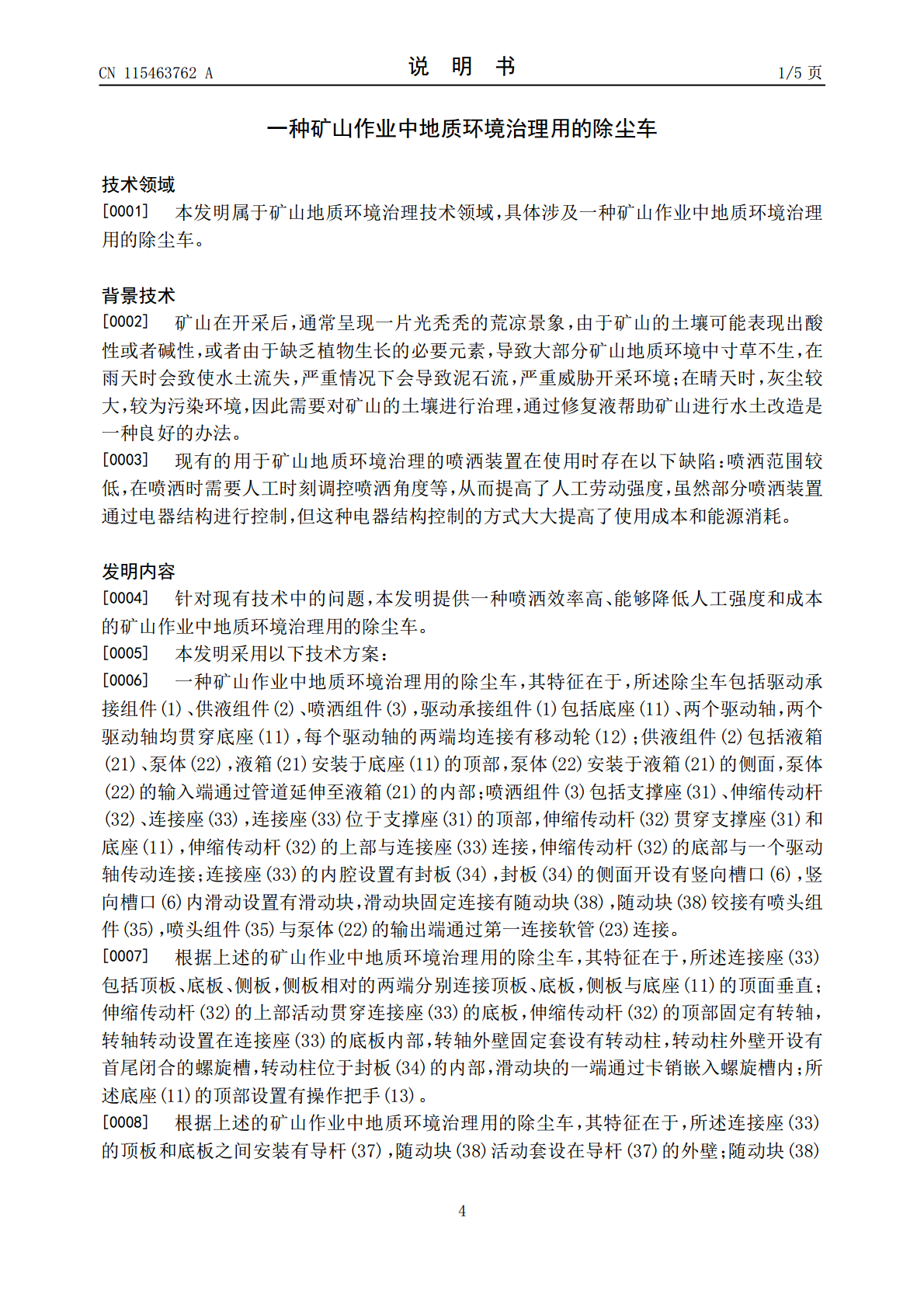

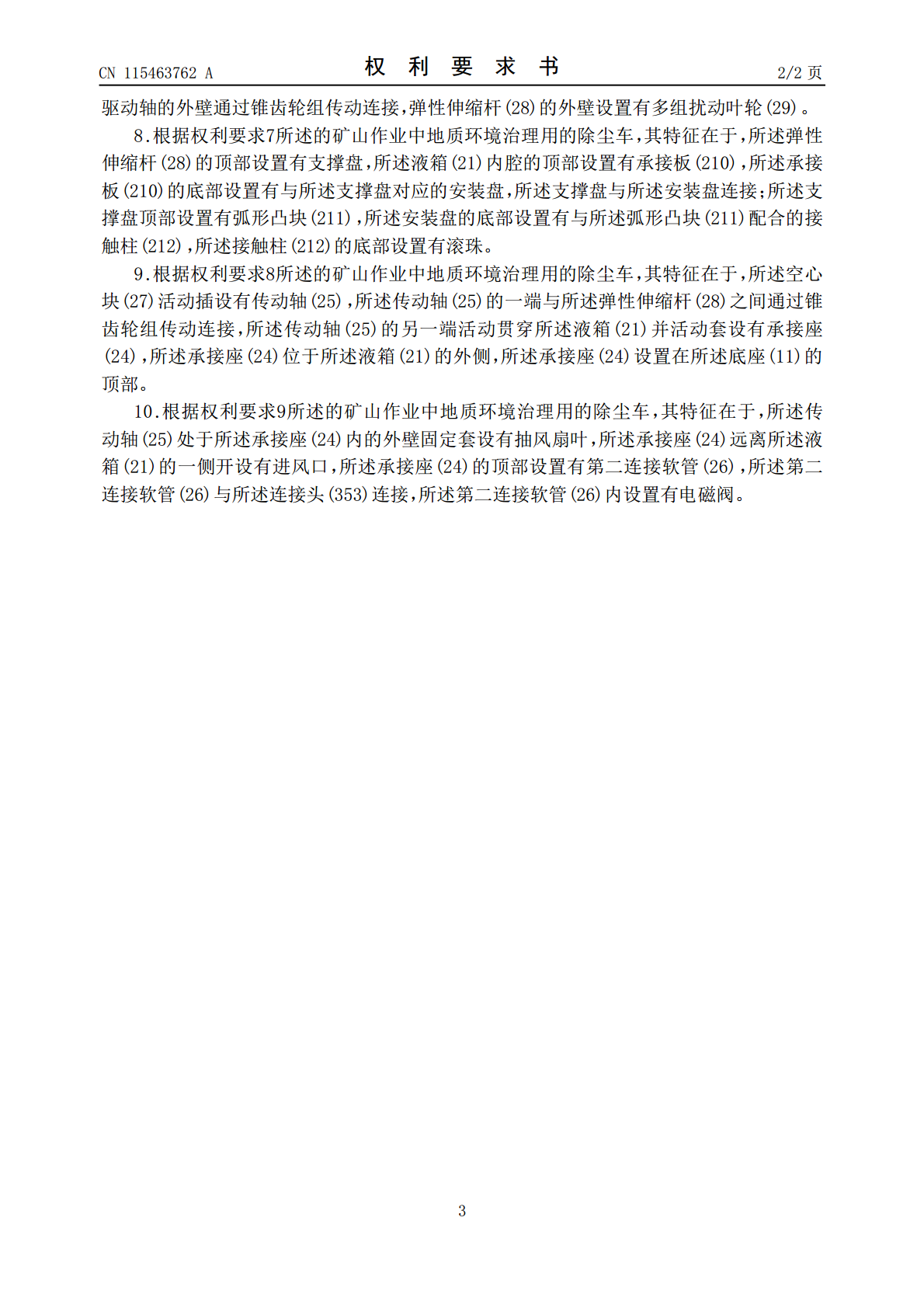

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115463762A(43)申请公布日2022.12.13(21)申请号202211052937.4(22)申请日2022.08.30(71)申请人金川镍钴研究设计院有限责任公司地址737101甘肃省金昌市经济技术开发区新华东路68号申请人金川集团股份有限公司(72)发明人李德贤米文满张琳琳王坚(74)专利代理机构中国有色金属工业专利中心11028专利代理师甄薇薇(51)Int.Cl.B05B9/04(2006.01)B05B15/68(2018.01)B05B15/25(2018.01)B01D47/06(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种矿山作业中地质环境治理用的除尘车(57)摘要本发明公开了一种矿山作业中地质环境治理用的除尘车，包括驱动承接组件、供液组件、喷洒组件，所述驱动承接组件包括底座；所述供液组件包括设置在底座顶部的液箱，所述液箱的侧面设置有泵体；所述喷洒组件包括支撑座，所述支撑座固定在底座顶部，所述支撑座顶部上下贯穿有伸缩传动杆，所述支撑座上方设置有呈U形的连接座。本发明设置有喷洒组件和驱动承接组件配合，实现不同的高度喷洒作业，同时在随动块移动时通过齿条和随动齿轮的配合使得辅助杆、链轮传动组带动凸轮转动，进而使得升降杆往复带动喷头组件上下摆动，实现摆动喷洒，无需人工时刻调控的同时使用成本较低，节省能源消耗。CN115463762ACN115463762A权利要求书1/2页1.一种矿山作业中地质环境治理用的除尘车，其特征在于，所述除尘车包括驱动承接组件(1)、供液组件(2)、喷洒组件(3)，驱动承接组件(1)包括底座(11)、两个驱动轴，两个驱动轴均贯穿底座(11)，每个驱动轴的两端均连接有移动轮(12)；供液组件(2)包括液箱(21)、泵体(22)，液箱(21)安装于底座(11)的顶部，泵体(22)安装于液箱(21)的侧面，泵体(22)的输入端通过管道延伸至液箱(21)的内部；喷洒组件(3)包括支撑座(31)、伸缩传动杆(32)、连接座(33)，连接座(33)位于支撑座(31)的顶部，伸缩传动杆(32)贯穿支撑座(31)和底座(11)，伸缩传动杆(32)的上部与连接座(33)连接，伸缩传动杆(32)的底部与一个驱动轴传动连接；连接座(33)的内腔设置有封板(34)，封板(34)的侧面开设有竖向槽口(6)，竖向槽口(6)内滑动设置有滑动块，滑动块固定连接有随动块(38)，随动块(38)铰接有喷头组件(35)，喷头组件(35)与泵体(22)的输出端通过第一连接软管(23)连接。2.根据权利要求1所述的矿山作业中地质环境治理用的除尘车，其特征在于，所述连接座(33)包括顶板、底板、侧板，侧板相对的两端分别连接顶板、底板，侧板与底座(11)的顶面垂直；伸缩传动杆(32)的上部活动贯穿连接座(33)的底板，伸缩传动杆(32)的顶部固定有转轴，转轴转动设置在连接座(33)的底板内部，转轴外壁固定套设有转动柱，转动柱外壁开设有首尾闭合的螺旋槽，转动柱位于封板(34)的内部，滑动块的一端通过卡销嵌入螺旋槽内；所述底座(11)的顶部设置有操作把手(13)。3.根据权利要求2所述的矿山作业中地质环境治理用的除尘车，其特征在于，所述连接座(33)的顶板和底板之间安装有导杆(37)，随动块(38)活动套设在导杆(37)的外壁；随动块(38)的底部设置有连接架，连接架包括水平板和竖直板，水平板的一端和竖直板的一端垂直连接，随动块(38)的底部与竖直板的顶部连接，水平板活动插设有升降杆，升降杆的顶部铰接有T形滑块，喷头组件(35)的底部开设有与T形滑块适配的T形滑槽，T形滑块安装于T形滑槽内；升降杆外壁套设有复位弹簧(312)，升降杆底部活动设置有滚珠。4.根据权利要求3所述的矿山作业中地质环境治理用的除尘车，其特征在于，所述连接架的水平板底部且对应升降杆的位置通过两个支座和转轴转动设置有与升降杆配合的凸轮(311)，凸轮(311)位于两个支座之间，转轴活动贯穿凸轮(311)的上部、一个支座，凸轮(311)通过转轴与两个支座活动连接；升降杆的底部与凸轮(311)顶部的外壁滑动抵接。5.根据权利要求4所述的矿山作业中地质环境治理用的除尘车，其特征在于，所述随动块(38)转动设置有辅助杆，辅助杆和转轴通过链轮传动组(310)传动连接，辅助杆外壁套设有随动齿轮(314)，封板(34)远离连接座(33)侧板的一侧的外壁设置有与随动齿轮(314)啮合的齿条(39),随动齿轮(314)与齿条(39)啮合连接。6.根据权利要求1所述的矿山作业中地质环境治理用的除尘车，其特征在于，所述喷头组件(35)包括与随动块(38)铰接的喷头主体(351)，喷头主体(35
