通过裁剪获得两个影像的重叠区影像
(2012-04-1908:16:22)
HYPERLINK"javascript:;"转载▼
标签：
HYPERLINK"http://search.sina.com.cn/?c=blog&q=%D3%B0%CF%F1%B2%C3%BC%F4&by=tag"\t"_blank"影像裁剪

HYPERLINK"http://search.sina.com.cn/?c=blog&q=%D3%B0%CF%F1%D6%D8%B5%FE%C7%F8&by=tag"\t"_blank"影像重叠区

HYPERLINK"http://search.sina.com.cn/?c=blog&q=%D4%D3%CC%B8&by=tag"\t"_blank"杂谈分类：HYPERLINK"http://blog.sina.com.cn/s/articlelist_1984634525_1_1.html"\t"_blank"ENVI两副有部分重叠区的影像，怎么将重叠区的影像裁剪下来呢。下面介绍一种简单的在ENVI中实现的方法。

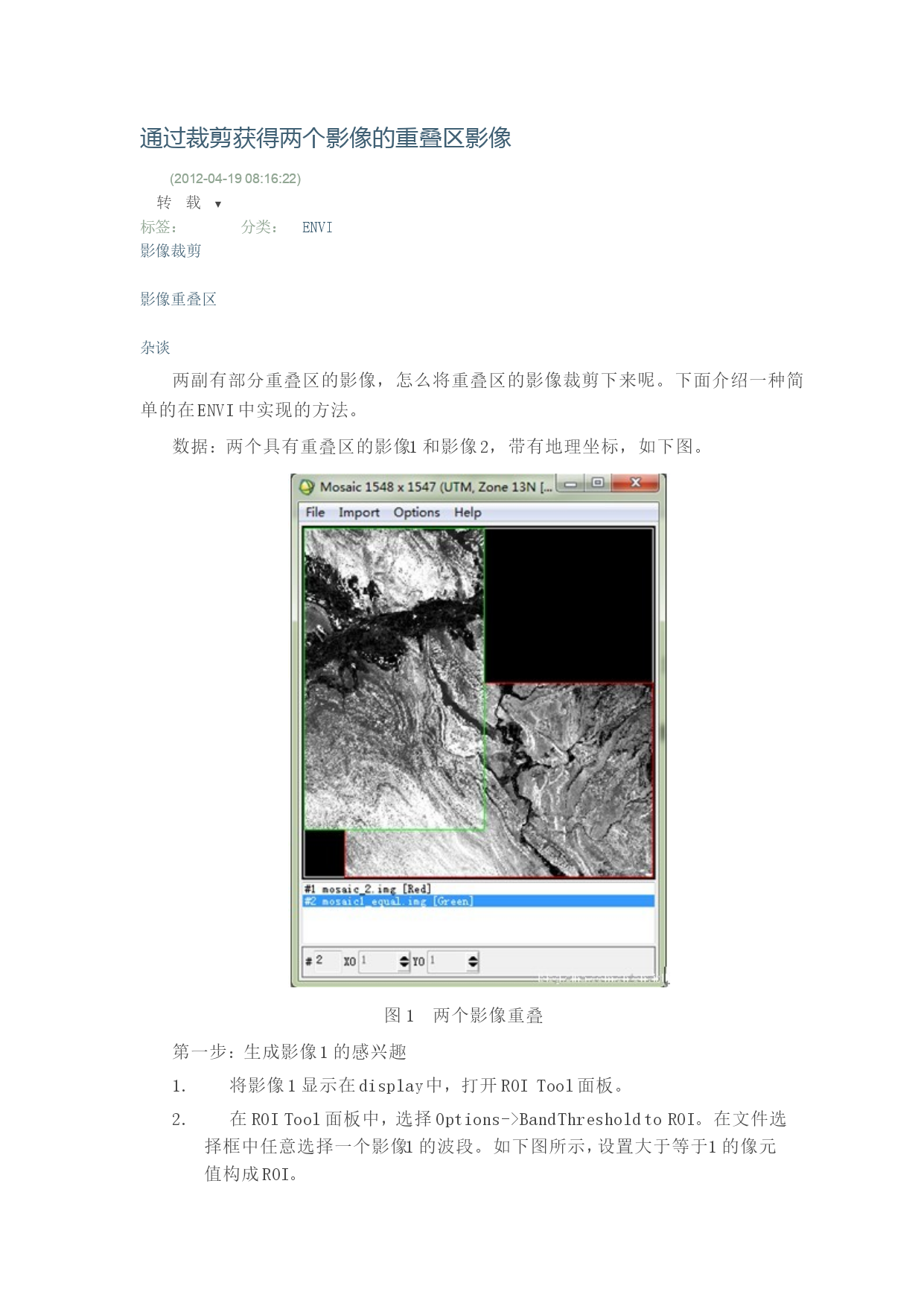

数据：两个具有重叠区的影像1和影像2，带有地理坐标，如下图。
图1两个影像重叠
第一步：生成影像1的感兴趣
1.将影像1显示在display中，打开ROITool面板。
2.在ROITool面板中，选择Options->BandThresholdtoROI。在文件选择框中任意选择一个影像1的波段。如下图所示，设置大于等于1的像元值构成ROI。

图2设置阈值生成ROI
3.回到ROITool面板中，选择Options->ReconcileROIsviaMap，将刚生成的ROI转给影像2.
第二步：裁剪影像2
1.将影像2显示在display中，打开ROITool面板。可以看到从影像1中转过来的ROI，同时看到转过来的ROI是与影像2的交集。

图3获取的交集ROI
2.在ROITool面板中，选择File->SubsetDataviaROIs，用这个ROI去裁剪影像2。

图4影像裁剪面板
3.裁剪结果如下。

图5裁剪结果
