浅谈电气火灾监控系统的设计

刘丹玲

江苏安科瑞电器制造有限公司江苏江阴214405

摘要近年来，各种电气设备及家用电器的使用量大幅增加，相应的电气火灾事故也随之增加，电气火
灾数量已经接近火灾总数的30％，位列各类火灾的首位。由火灾所造成的损失已经给社会经济和人民生命
财产造成了巨大的损失，电气火灾监控系统对预防电气火灾起到至关重要的作用。
关键词：电气火灾；接地故障；漏电电流；分级保护
1用途、基本组成及原理

1.1用途
电气火灾就是指配电线路及电气设备由于设计、安装、使用不当或者接触不良、短路等
原因而引起的火灾。其中，短路所引起的火灾的概率最高，而短路又可分为一般性短路和接
地故障。一般性短路，是指供电线路之间由于绝缘性能降低，从而导致的相线与相线、相线
与零线之间的短路；接地故障，是指相线与接地导体、相线与大地之间的短路，它是由于相
线与接地导体、相线与大地之间的绝缘性下降所导致的。根据统计，因为接地故障而引起的
火灾占短路原因而引起火灾的绝大多数，它是较为常见的电气火灾起因。此外漏电电流使得
部分的电流流入大地，造成了能源浪费；当人体接触到故障电压引起触电电击，危及生命安
全。低压配电系统短路故障示意图，如图1所示。

图1低压配电系统短路故障
发生故障时，在漏电的故障点处和导体不良的连接处会局部产生异常的高温或电火花、
电弧，这种电弧具有比较大的阻抗和压降，它限制了故障电流的通过，从而使得电流保护器
不能动作，而数百毫安的电弧所产生的局部高温可达2000℃以上，导致附近的可燃物高温
烤燃着火从而引起了火灾。
为了能够预防和减少电气火灾，必须能够在线检测AC220/380V供电线路的绝缘状态，
以此来杜绝漏电和各种短路故障的发生。电气火灾监控系统就是用来实时监测供电线路的绝
缘状态并实施报警的，当电气线路或者电气设备一旦漏电并超过额定保护值时，报警器立即
发出声光报警信号并显示出漏电电流的大小。因为从发生接地电弧故障到引燃起火以致火势
蔓延需要一定的时间，这就有足够多的时间去检查并排除故障，从而能够有效地避免电气火
灾的发生或者将损失控制在较小的范围之内。为了保证供电的连续性，报警时通常不切断电
源，这样就可以避免电源开关跳闸而引起整栋建筑物的停电。为了确保安全，在紧急情况下
可以再去切断供电电源。
1.2监控系统的组成

（1）系统组成

电气火灾监控系统是由漏电探测装置与监控设备所组成的。漏电探测装置是由电流互感
器、漏电探测器构成。监控探测器与监控设备之间通常是以有线的方式相连接的。电气火灾
监控系统示意图，如图2所示。

图2电气火灾监控系统

(2)电流互感器检测电流的基本原理

如图3所示，若导线中流过的电流为i1,i1在其周围将产生电磁场，电磁场的强弱与导
线中电流的大小成正比。电流互感器是高导磁率器件，把它置于电磁场中，在其次级线圈中
将会感应出交变电流i2,i2=i1/n，n为互感器次级线圈的匝数，由此可见i2与i1是成正比
的。

图3电流互感器提取电流信号

（3）监控系统组成和工作原理

监控系统分为漏电探测装置与监控设备。漏电探测装置使用电流互感器提取漏电信号，
经过信号放大、AC/DC变换、A/D变换、CPU处理之后，送至输出级。输出信号经过总线后
通往监控设备。监控设备接收的漏电信号经过CPU处理后，送往报警器、显示器、控制信号
输出级。报警器由报警指示灯、蜂鸣器组成，显示器使用LED数码管、LCD液晶显示屏显示
出漏电电流的大小及所有相关的信息，控制信号输出级输出各种报警及控制信号，以切断供
电的电源及附加的报警等。监控设备有存储及打印的功能，可供随时查询。系统框图如图4
所示。
一个电气系统的输入、输出端电流值，当无任何损失时，其流入及流出的相量和为零，
也就是无漏电电流；如果这个电气系统有电流泄漏，这个系统的电流相量和就不为零，对外
有了泄漏电流，系统中便产生了漏电电流。漏电电流是由AKH-0.66L系列电流互感器检测出
的，AKH-0.66L系列电流互感器将信息传送到ARCM系列监控探测器里，经放大、A/D转换、
CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警
信号，同时也传送到Acrel-6000系列监控设备中，再经监控设备进一步识别、判定，当确
认可能会发生火灾时，监控设备发出火灾报警信号，点亮报警指示灯，发出报警声响，同时
在液晶显示屏上显示火灾报警等信息。值班人员则根据以上显示的信息，迅速到事故现场进
行检查处理，并将报警信息发送到集中控制台。

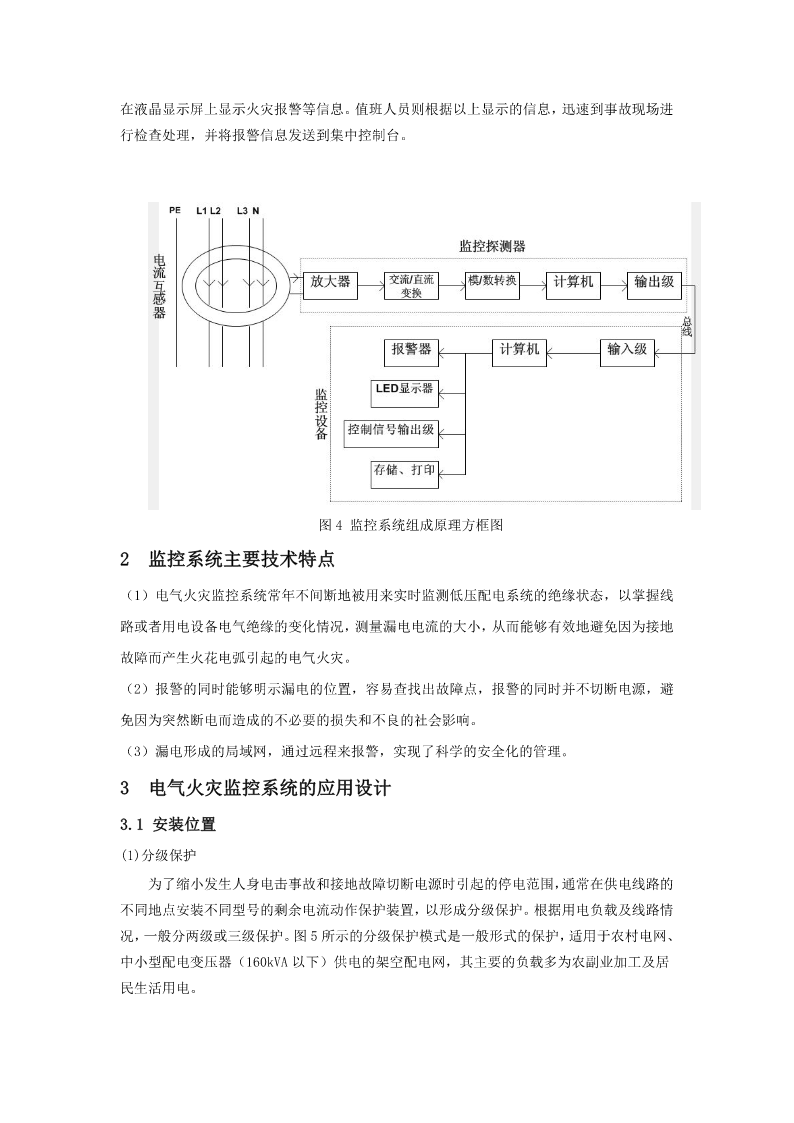

图4监控系统组成原理方框图
2监控系统主要技术特点

（1）电气火灾监控系统常年不间断地被用来实时监测低压配电系统的绝缘状态，以掌握线

路或者用电设备电气绝缘的变化情况
