面向对象分析面对的问题 分析工作主要包括三项内容：理解、表达和验证。
需求分析过程是系统分析员与用户及领域专家反复交流和多次修正的过程。也就是说，理解和验证的过程通常交替进行，反复迭代，而且往往需要利用原型系统作为辅助工具。
面向对象分析（通常缩写为OOA）的关键，是识别出问题域内的对象，并分析它们相互间的关系，最终建立起问题域的简洁、精确、可理解的正确模型。在用面向对象观点建立起的三种模型中，对象模型是最基本、最重要、最核心的。3．1面向对象分析的基本过程3.1．2三个子模型与五个层次

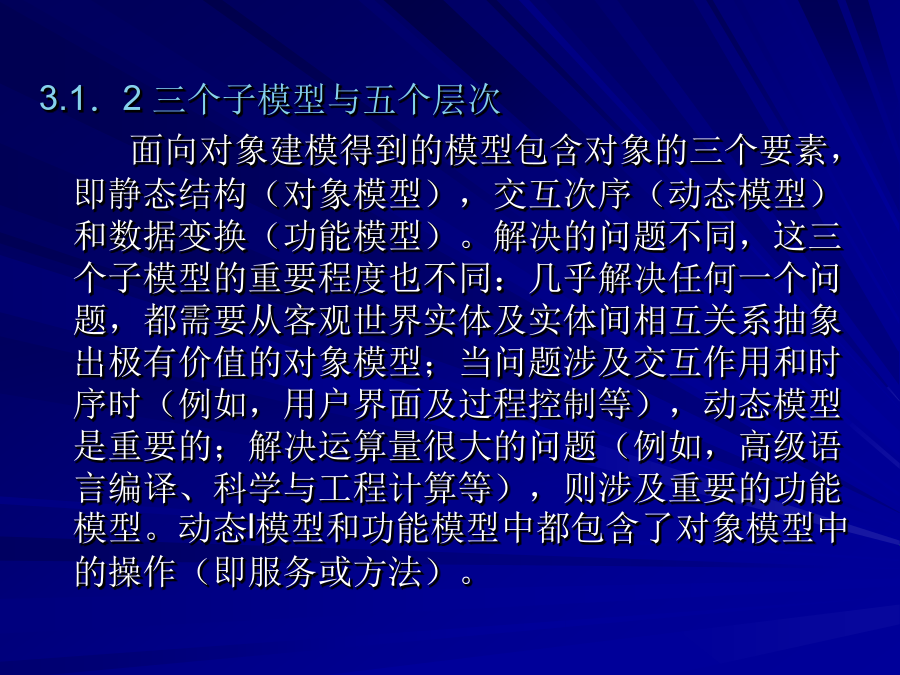

面向对象建模得到的模型包含对象的三个要素，即静态结构（对象模型），交互次序（动态模型）和数据变换（功能模型）。解决的问题不同，这三个子模型的重要程度也不同：几乎解决任何一个问题，都需要从客观世界实体及实体间相互关系抽象出极有价值的对象模型；当问题涉及交互作用和时序时（例如，用户界面及过程控制等），动态模型是重要的；解决运算量很大的问题（例如，高级语言编译、科学与工程计算等），则涉及重要的功能模型。动态l模型和功能模型中都包含了对象模型中的操作（即服务或方法）。 复杂问题（大型系统）的对象模型由下述五个层次组成：主题层（也称为范畴层）、类一＆一对象层、结构层、属性层和服务层，如图3.1所示。 主题是指导读者（包括系统分析员、软件设计人员、领域专家、管理人员、用户等，总之，“读者”泛指所有需要读通系统模型的人）理解大型、复杂模型的一种机制。也就是说，通过划分主题，我们把一个大型、复杂的对象模型分解成几个不同的概念范畴。 上述五个层次对应着在面向对象分析过程中建立对象模型的五项主要活动：找出类一＆一对象；识别结构；识别主题；定义属性；定义服务。事实上，这五项工作完全没有必要顺序完成，也无须彻底完成一项工作以后再开始另外一项工作。 面向对象分析大体上按照下列顺序进行：寻找类一＆一对象，识别结构，识别主题，定义属性，建立动态模型，建立功能模型，定义服务。但是，正如前面已经多次强调指出过的，分析不可能严格地按照预定顺序进行，大型、复杂系统的模型需要反复构造多遍才能建成。通常，先构造出模型的子集，然后再逐渐扩充，直到完全、充分地理解了整个问题，才能最终把模型建立起来。3．2需求陈述3.2．2例子
如图所示的自动取款机（ATM）系统，是讲述面向对象分析和面向对象设计时使用的一个实例。下面陈述对ATM系统的需求：
某银行拟开发一个自动取款机系统，它是一个由自动取款机、中央计算机、分行计算机及柜员终端组成的网络系统。ATM和中央计算机由总行投资购买。总行拥有多台ATM，分别设在全市各主要街道上。分行负责提供分行计算机和柜员终端。柜员终端设在分行营业厅及分行下属的各个储蓄所内。该系统的软件开发成本由各个分行分摊。
银行柜员使用柜员终端处理储户提交的储蓄事务。储户可以用现金或支票向自己拥有的某个账户内存款或开新账户。储户也可以从自己的账户中取款。通常，一个储户可能拥有多个账户。柜员负责把储户提交的存款或取款事务输进柜员终端，接收储户交来的现金或支票，或付给储户现金。柜员终端与相应的分行计算机通信，分行计算机具体处理针对某个账户的事务并且维护账户。 拥有银行账户的储户有权申请领取现金兑换卡。使用现金兑换卡可以通过ATM访问自己的账户。目前仅限于用现金兑换卡在ATM上提取现金（即取款），或查询有关自己账户的信息（例如，某个指定账户上的余额）。将来可能还要求使用ATM办理转账、存款等事务。
所谓现金兑换卡就是一张特制的磁卡，上面有分行代码和卡号。分行代码唯一标识总行下属的一个分行，卡号确定了这张卡可以访问哪些账户。通常，一张卡可以访问储户的若干个账户，但是不一定能访问这个储户的全部账户。每张现金兑换卡仅属于一个储户所有，但是，同一张卡可能有多个副本，因此，必须考虑同时在若干台ATM上使用同样的现金兑换卡的可能性。也就是说，系统应该能够处理并发的访问。 当用户把现金兑换卡插入ATM之后，ATM就与用户交互，以获取有关这次事务的信息，并与中央计算机交换关于事务的信息。首先，ATM要求用户输入密码，接下来ATM把从这张卡上读到的信息以及用户输入的密码传给中央计算机，请求中央计算机核对这些信息并处理这次事务。中央计算机根据卡上的分行代码确定这次事务与分行的对应关系，并且委托相应的分行计算机验证用户密码。如果用户输入的密码是正确的，ATM就要求用户选择事务类型（取款、查询等）。当用户选择取款时，ATM请求用户输入取款额。最后，ATM从现金出口吐出现金，并且打印出账单交给用户。3.3建立对象摸型3.3．1确定类一＆一对象
1．找出候选的类一＆一对象
对象是对问题域中有意义的事物的抽象，它们既可能是物理实体，也可能是抽象概念。·具体地说，大
