一种耐介质先导式电磁阀膜片及其制备方法.pdf

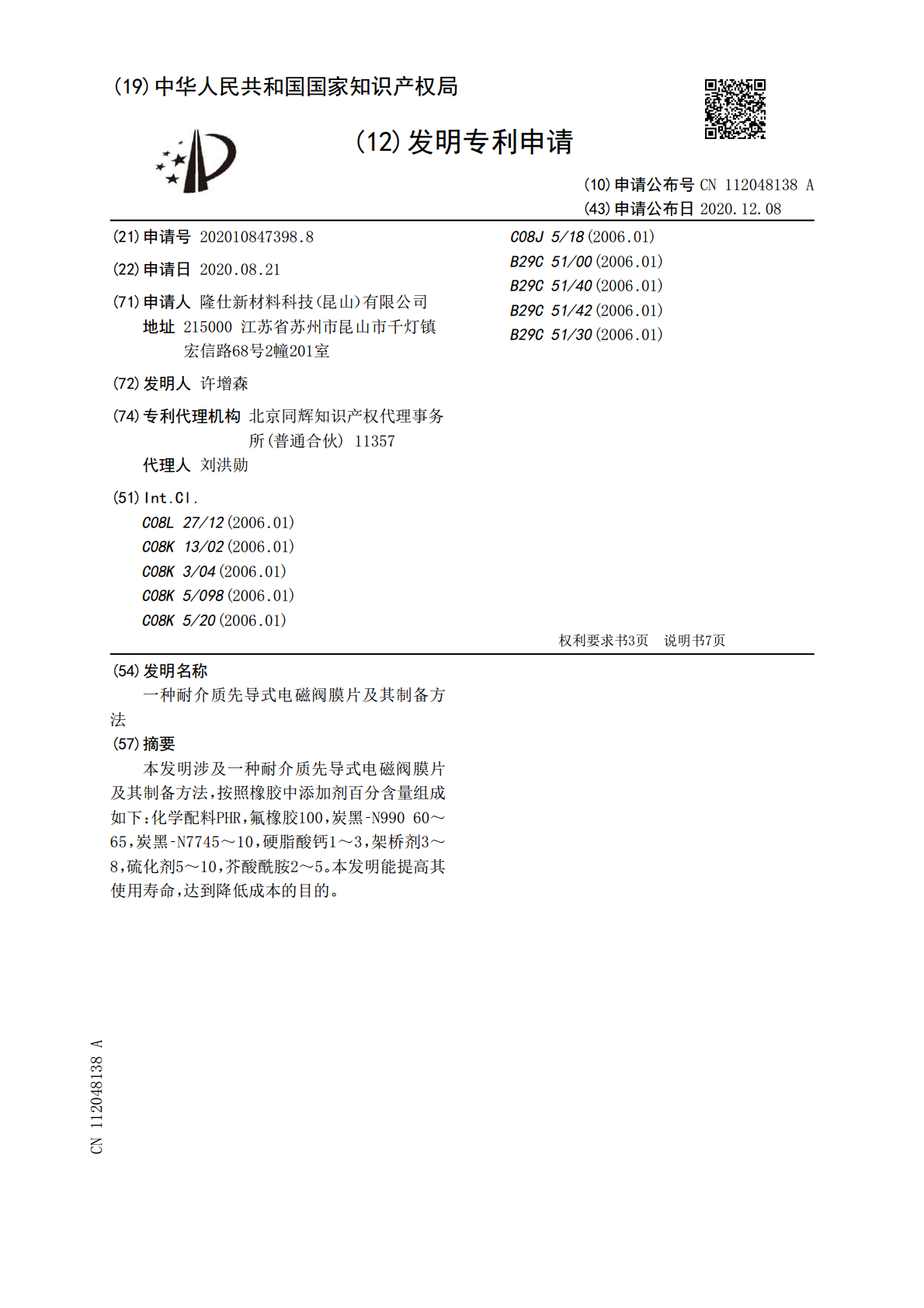

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112048138A(43)申请公布日2020.12.08(21)申请号202010847398.8C08J5/18(2006.01)(22)申请日2020.08.21B29C51/00(2006.01)B29C51/40(2006.01)(71)申请人隆仕新材料科技（昆山）有限公司B29C51/42(2006.01)地址215000江苏省苏州市昆山市千灯镇B29C51/30(2006.01)宏信路68号2幢201室(72)发明人许增森(74)专利代理机构北京同辉知识产权代理事务所(普通合伙)11357代理人刘洪勋(51)Int.Cl.C08L27/12(2006.01)C08K13/02(2006.01)C08K3/04(2006.01)C08K5/098(2006.01)C08K5/20(2006.01)权利要求书3页说明书7页(54)发明名称一种耐介质先导式电磁阀膜片及其制备方法(57)摘要本发明涉及一种耐介质先导式电磁阀膜片及其制备方法，按照橡胶中添加剂百分含量组成如下：化学配料PHR，氟橡胶100，炭黑‑N99060～65，炭黑‑N7745～10，硬脂酸钙1～3，架桥剂3～8，硫化剂5～10，芥酸酰胺2～5。本发明能提高其使用寿命，达到降低成本的目的。CN112048138ACN112048138A权利要求书1/3页1.一种耐介质先导式电磁阀膜片，其特征在于，按照橡胶中添加剂百分含量组成如下：2.根据权利要求1所述的一种耐介质先导式电磁阀膜片，其特征在于，橡胶材料含有的成分及成分的重量比如下：3.根据权利要求1所述的一种耐介质先导式电磁阀膜片，其特征在于：橡胶材料含有的成分及成分的重量比如下：2CN112048138A权利要求书2/3页4.根据权利要求1所述的一种耐介质先导式电磁阀膜片，其特征在于：橡胶材料含有的成分及成分的重量比如下：5.一种耐介质先导式电磁阀膜片的制备方法，其特征在于，包括以下步骤：步骤1：清理模腔，然后装模加热，将装模升到指定温度；步骤2：设定成型参数标准要求；步骤3：单腔裁料，在装模的下模腔内依顺序添加不同重量的橡胶；步骤4：摆料，下模腔裁料两块橡胶，其中，在下模腔内添加13～15g的橡胶，然后在第一次放置的橡胶上放置铁件，铁件的上部放置30～36g的橡胶，在中板裁料一块30～36g；步骤5a：将PTFE分别裁剪成直径150mm、200mm的圆片，接着将PTFE直径150mm的圆片水平置于预成型板上面型腔内，将PTFE直径200mm的圆片水平置于下模型腔内，开自动，预成型180S，温度控制在100℃，压力在0.1Mpa，排气一次，成型后两片PTFE外径都在130mm；步骤5b：预成型，将中板放下与下模腔接触，同时上模腔也下压至中板，按自动按钮启动；预成型40s，排气长度2s，停留2s，此时在下模腔内成型膜片的下半部分，在中板成型膜片的上半部分；步骤6：硫化，在下半部分上放置帘布夹布，接着将上半部分放置在帘布夹布上，同时膜片的上下两侧上放置成型且涂胶的PTFE，然后，启动机器按照规定条件硫化，排气长度1.6～2s，停留2～4s，硫化1000～1200s，硫化压力在16～20Mpa；步骤7：出模，自动开模后，此时，两片PTFE将完全包裹步骤5b预成型的结构，接着用气枪吹出产品；步骤8：修边、包装最后入库。6.根据权利要求5所述的一种耐介质先导式电磁阀膜片的制备方法，其特征在于：所述步骤1中的装模为上模和下模，而上模和下模的指定温度均在150℃。7.根据权利要求5所述的一种耐介质先导式电磁阀膜片的制备方法，其特征在于，包括以下步骤：所述步骤4中摆料，下模腔裁料两块橡胶，其中，下模腔内添加15g的橡胶，然后在第一次放置的橡胶上放置铁件，铁件的上部放置30g的橡胶，在中板裁料一块30g；所述步骤6中硫化，启动机器按照规定条件硫化，排气长度1.6s，停留2s，硫化1000s，硫化压力在16Mpa。3CN112048138A权利要求书3/3页8.根据权利要求5所述的一种耐介质先导式电磁阀膜片的制备方法，其特征在于，包括以下步骤：所述步骤4中摆料，下模腔裁料两块橡胶，其中，下模腔内添加15g的橡胶，然后在第一次放置的橡胶上放置铁件，铁件的上部放置36g的橡胶，在中板裁料一块36g；所述步骤6中硫化，启动机器按照规定条件硫化，排气长度2s，停留3s，硫化1100s，硫化压力在20Mpa。9.根据权利要求5所述的一种耐介质先导式电磁阀膜片的制备方法，其特征在于，包括以下步骤：所述步骤4中摆料，下模腔裁料两块橡胶，其中，在下模腔内添加14g的橡胶，然后在第一次放置的橡胶上放置铁件，铁件的上部放置35g的橡胶，在中板裁料一块35g；所述步骤
