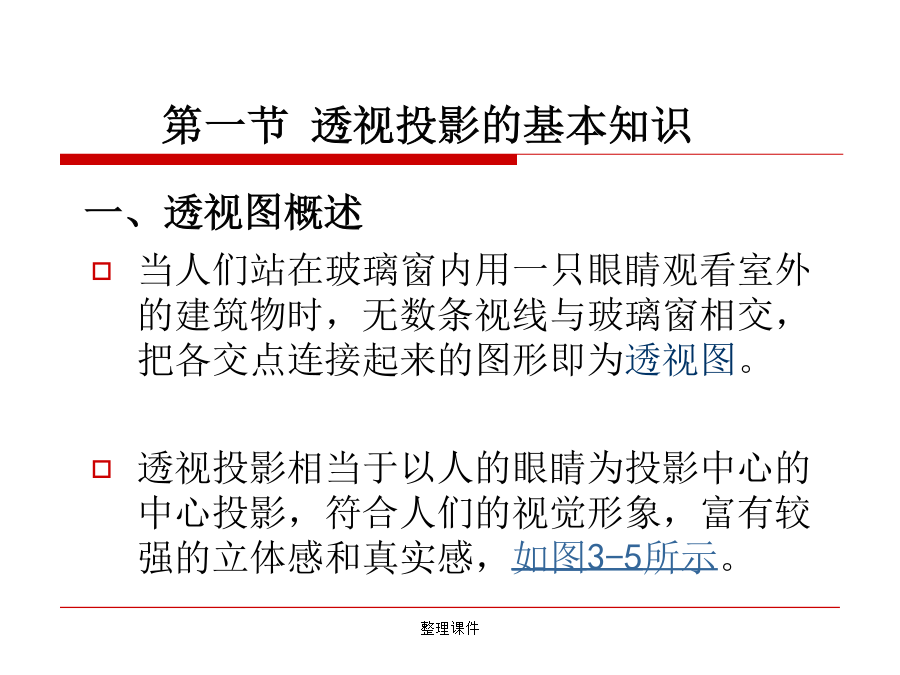

第三章透视图画法第一节透视投影的基本知识透视图的效果透视投影过程二、透视与三面正投影近大远小，近高远低。

近长远短，近高远低。

近疏远密。

互相平行的直线的透视汇交于一
点。四、透视图的术语HH五、透视图的分类图3-7一点透视（二）两点透视图3-8两点透视物体上长、宽、高三个方向与画面均不平行时，所作的透视图有三个灭点，称为三点透视。在这三种透视图中，两点透视应用最多，三点透视因作图复杂，很少采用。三点透视第二节透视规律第二节透视规律F第二节透视规律视线SA点的透视作图（二）画面上点的透视（三）基面上点的透视（四）画面后空间中点的透视（四）画面前空间中点的透视第三节透视图的作法A2、视线法作一点透视方法课堂练习1：求水平线的一点透视。例1作出基面上的方形
网格的一点透视。Pl例3求形体的一点透视第三节透视图的作法量点法2、量点法（距点法）作一点透视方法第三节透视图的作法立体主视图视线法绘制不与画面相交的形体的透视图的作法例2作出基面上的方形
网格的两点透视。量点法fyfy三、形体透视高度的确定SS课后练习：（1）作形体的透视图。（2）求形体的两点透视(3)求形体的
两点透视(4)作台阶的两点透视(5)作建筑形体的两点透视(6)作出房屋的透视图(6)作出房屋的透视图(6)作出房屋的透视图（续1）正立面图画走廊GL
GLGLPLPH作室内的一点透视图（续4）用量点法求建筑形体的透视n2用量点法求建筑形体的透视用量点法求建筑形体的透视c1整理课件整理课件整理课件整理课件
