长螺旋钻孔灌注桩施工记录表
工程名称：设计桩长：场地地坪标高：
施工单位：设计桩径：钢筋笼顶标高：
钻机类型：混凝土强度等级：钢筋笼设计长度：
序号

施工日期

桩号

施工孔径
（mm）
施工孔深
（m）
垂直度
（%）
成孔
时间
（分）灌注
时间
（分）混凝土灌注量
充盈
系数钢筋笼情况
备注计算m3实际m3笼长（m）标高偏差记录人：监理：项目技术负责人：
【慧聪消防网】7．5．1
防排烟、正压送风系统设备的安装应符合下列要求：
1
防排烟、正压送风系统设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。
设备安装前，应进行开箱检查，并形成验收方案记录。参加人员为建设、监理、施工和厂商等方单位的代表。
设备就位前应对其基础进行验收，合格后方能安装。
设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。
2
防排烟、正压送风系统风机型号、规格应符合设计规定，其出口方向应正确。
3
防排烟、正压送风系统风机叶轮旋转应平稳、停转后不应每次停留在同一位置上。
4
固定防排烟、正压送风系统风机的机制地脚螺栓应拧紧，并有防松动措施。防排烟风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩(网)或采取其他安全设施。
检查数量：全数检查。
检查方法：依据设计图核对、观察检查。
5
防排烟、正压送风系统风机的安装，应符合表7．5．1的规定，叶轮转子与机壳的组装位置应正确；叶轮进风口插入风机机壳进风口或密封圈的深度，应符合设备技术文件的规定，或为叶转外径值的1％。
表7.5.1
防排烟、正压送风系统风机的允许偏差
页次项目允许偏差检验方法1中心线的平面位移10mm经纬仪或拉线和尺量检查2标高±10mm水准仪或水平仪、直尺、拉线和尺量检查3皮带轮轮宽中心平面位移1mm在主、从动皮带轮端面拉线和尺量检查4传动抽水平度纵向0.2/1000横向0.3/1000在轴或皮带轮0°或180°的两个位置上，用水平仪检查5联轴器两轴芯径项位移0.05mm在联轴器互相垂直的四个位置上，用百分表检查两轴项倾斜0.2/1000
6
现场组装的轴流风机叶片安装角度应一致，达到在同一平面内运转，叶轮与筒体之间的间隙应均匀，水平度允许偏差为l％。
7
安装隔振器的地面应平整，各组隔振器承受核载的压缩量应均匀，高度误差应小于2mm。
8
安装风机的隔振钢支、吊架、其结构形式和外形尺寸应符合设计或设备技术文件的规定。焊接应牢固，焊缝应饱满、均匀。
检查数量：按总数抽查20％，不得少于1台。
检查方法：尺量、观察或检查施工记录。
7．5．2
消声器的安装应符合下列规定：
1
消声器安装前应保持干净，做到无油污和浮尘。
2
消声器安装的位置、方向应正确，与风管的连接应严密，不得有损坏与受潮。两组同类型消声器不宜直接串联。
3
现场安装的组合式消声器，消声组件的排列、方向和位置应符合设计要求。单个消声器组件的固定应牢固。
4
消声器、消声弯管均应设独立支、吊架。
检查数量：整体安装的消声器，按总数抽查10％，且不得少于5台。现场组装的消声器全数检查。
检查方法：手扳和观察检查、核对安装记录。
7．5．3
防排烟、正压送风系统设备的安装
1
矩形风管插板式风口安装见图7.5.3-1、表7.5.3-1。
表7.5.3-1
矩形风管插板式送风口尺寸(mm)
号1号2号3号4号A≥200250320400B200240320400C120160240320E40506480F35455565
2
方形垂直风管止回阀安装见图7.5.3-2、表7.5.3-2。
表7.5.3-2
方形垂直风管止回阀尺寸(mm)
型号1号2号3号4号5号6号7号A200250320400500630800a10101015151515b6080120120150150150
3
方形水平风管止回阀安装见图7.5.3-3、表7.5.3-3。
表7.5.3-3
方形水平风管止回阀安装(mm)
型号1号2号3号4号5号6号7号A200250320400500630800a10101015151515b608012012015150150c100130170200150320400l50505050656565
4

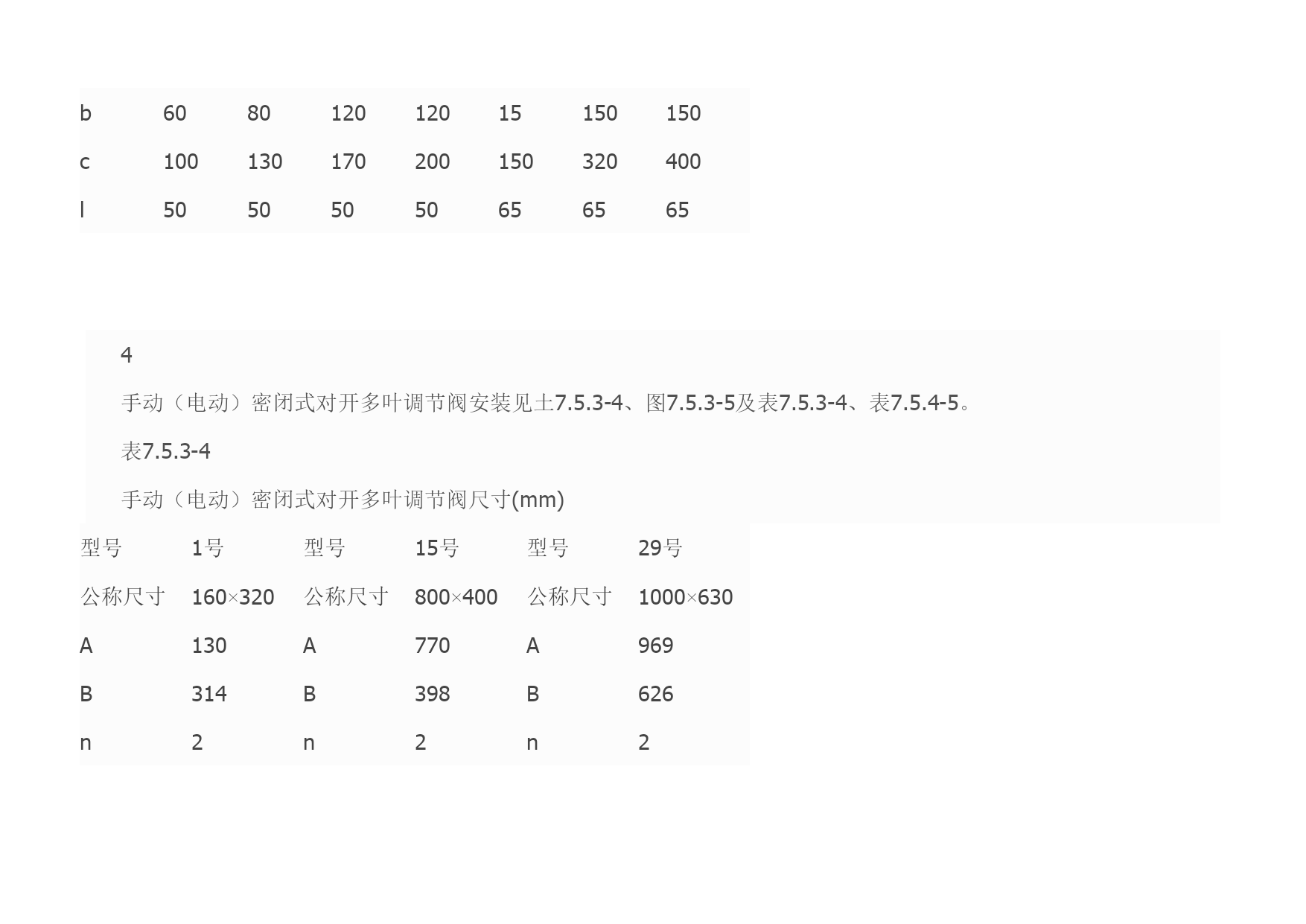

手动（电动）密闭式对开多叶调节阀安装见土7.5.3-4、图7.5.3-5及表7.5.3-4、表7.5.4-5。
表7.5.3-4
手动（电动）密闭式对开多叶调节阀尺寸(mm)
型号1号型号15号型号29号公称尺寸160×320公称尺寸800×400公称尺寸1000×630A130A770A969B314B398B626n2n2n2
表7.5.3-5
手动（电动）密闭式对开多叶调节阀零件表
