矿井通风图纸绘制
为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作,提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：
1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。2、标注内容完整、准确,充分反映井下的实际情况。为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。图框距左边界25mm,距其它三个边界各10mm，图框线宽度2mm。
4、在每张图的右下角绘制图签，并有相关领导签字.图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长,并且方向一致.
6、图纸绘制及内容标注,线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。二、矿井通风图纸的绘制要求及标注内容
1、矿井通风系统图
（1）在1:2000、1：3000或1：5000采掘工程平面图上绘制.
（2)图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定.
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号,标注格式自定.
（5)风流方向均用箭头线标注，风流分支处必须标明风流方向.图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
(6）多煤层同时开采的矿井还应绘制分层通风系统图。（7）有矿长、总工程师签字，并随着采掘变化及时修改。2、避灾线路图
（1)在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

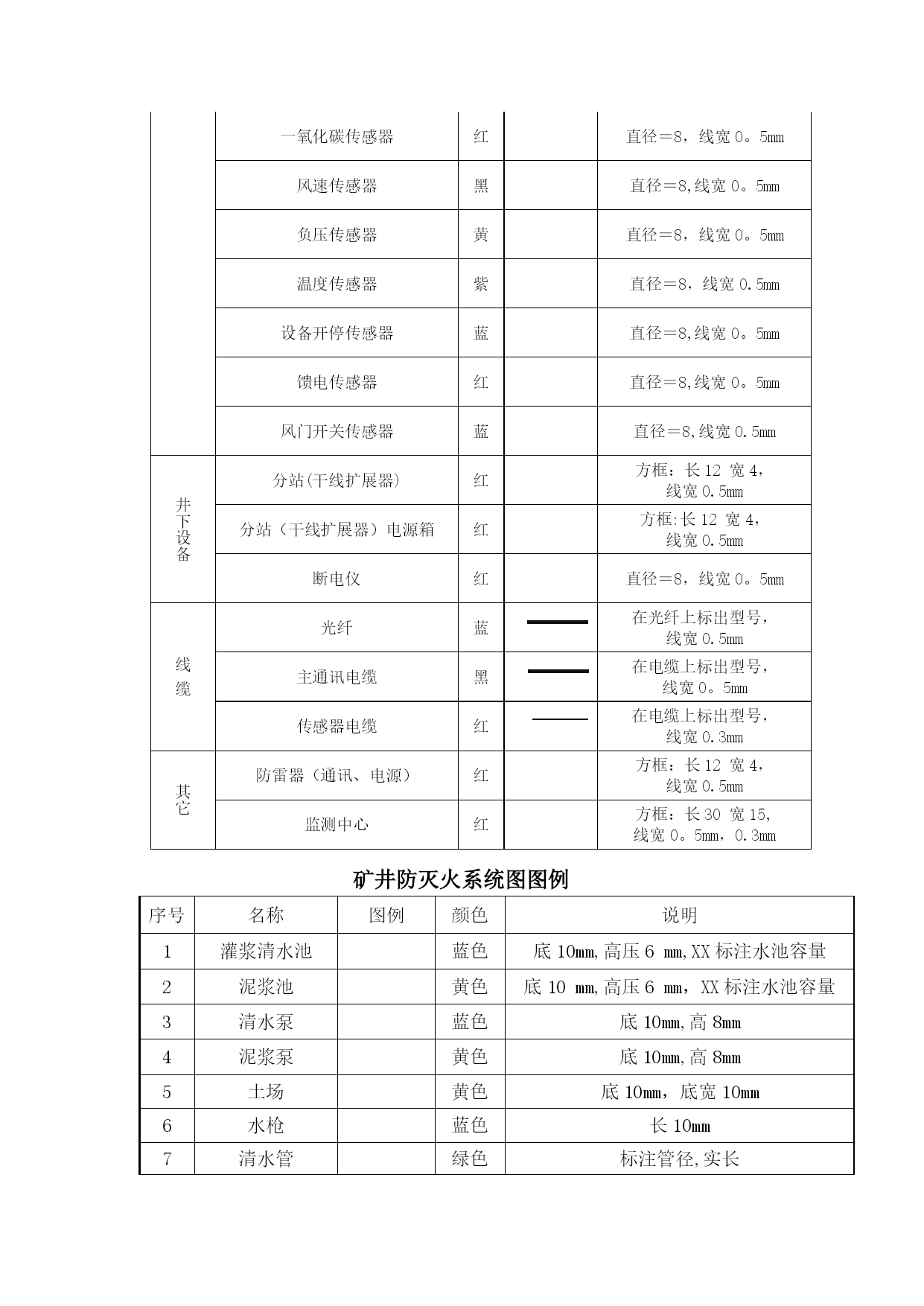

（3）有总工程师签字，图纸随着采掘变化进行修改.3、防灭火系统图
（1）在采掘工程平面图上绘制.
(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
①注浆系统:注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径，主干系统控制阀门。
②注氮系统：注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等.
③束管监控系统：注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。

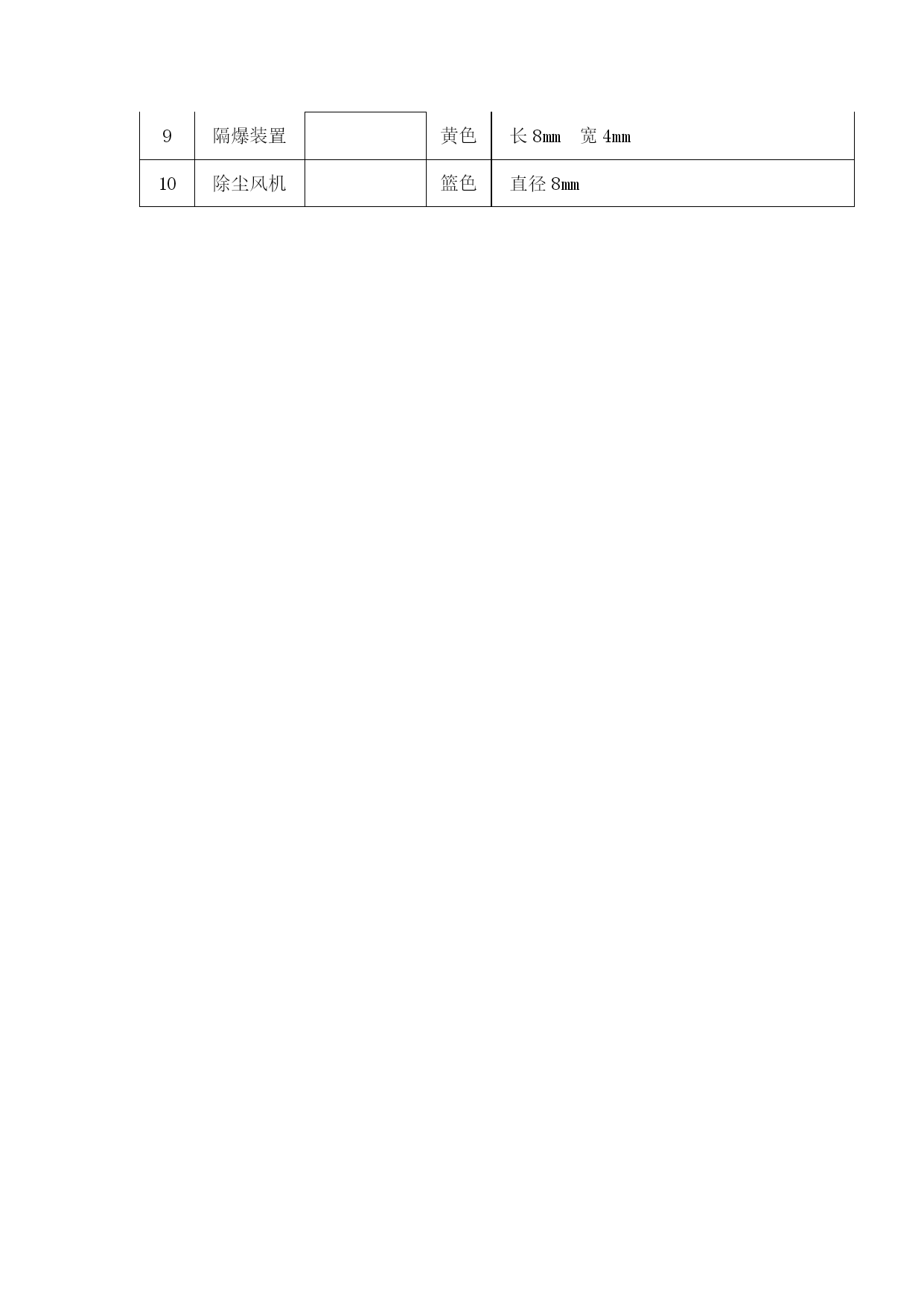

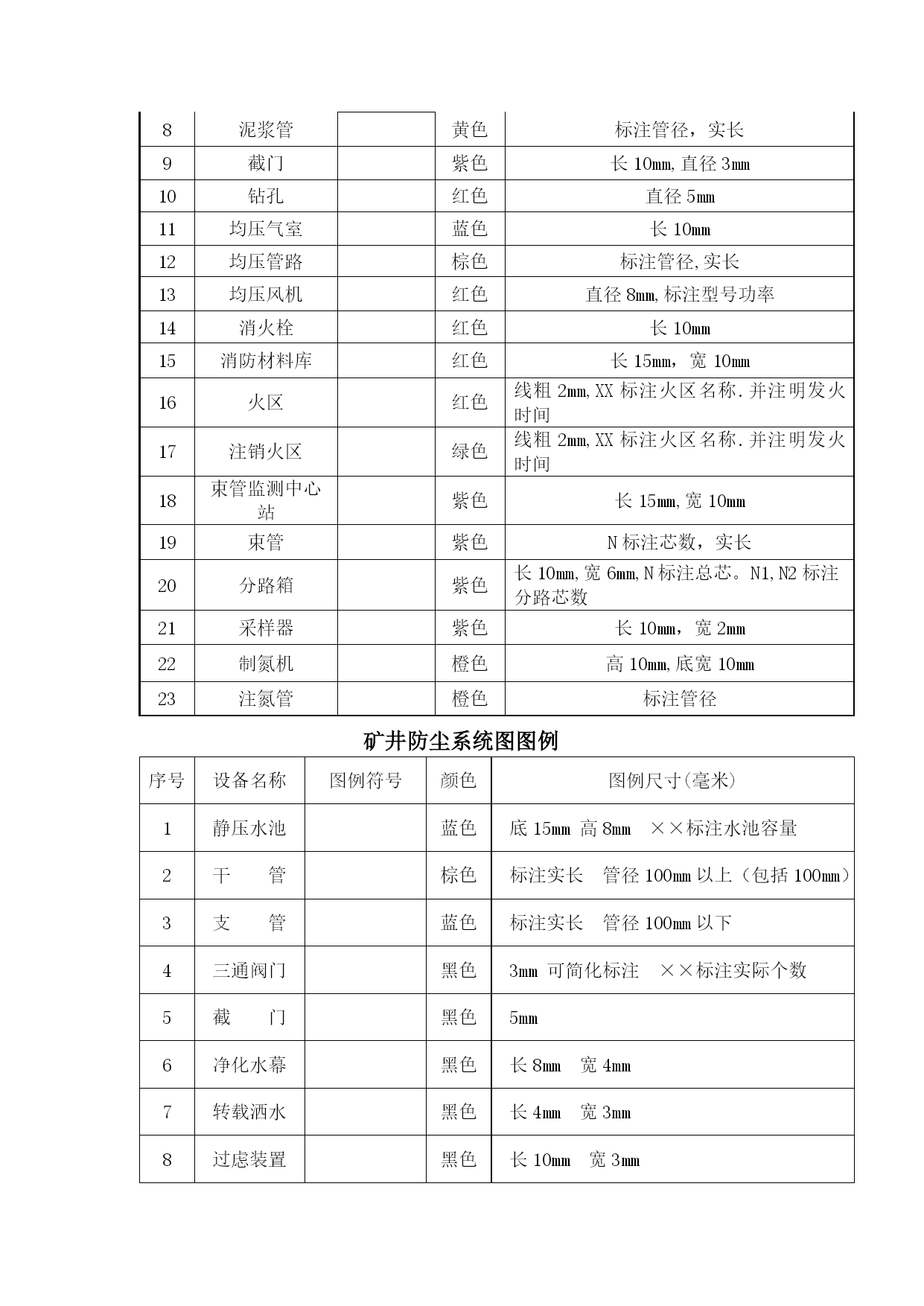

（3）有总工程师签字.4、防尘系统图
（1)在采掘工程平面图上绘制。
（2）图中标明防尘管路、静压水池、各类防尘设施（隔爆水棚、防尘水幕）、截止阀位置。
①消防管路：注明干管/直管、管路系统长度、管径,主干系统控制阀门.
②静压水池：注明水池容积。（3）有总工程师签字。5、矿井通风立体示意图(1）不小于零号。
（2）所有井巷用双线（或一粗一细）绘制。
（3)坐标系选择，沿煤层走向的巷道与X轴平行，与走向垂直的巷与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成120～135度,为了充分体现层次关系。Z坐标轴要选择适当比例。对于井田范围较大，形状不规范的矿井，可根据本矿实际将坐标系适当旋转。
（4)绘图时可不严格按比例，但要反映矿井通风系统的空间立体概貌，突出层次。
（5）为了更好地反映主要井巷的相对空间位置，进回风井、斜井、大巷、采区巷道线条0.6mm绘制，采空区用2mm宽的实线圈出。
（6）图上标注内容：主扇、风流方向、局扇、风筒、各类通风设施、测风站、防爆门、巷道名称及采掘工作面编号、与目前开采和通风系统有关的采空区（井田范围大、通风系统复杂全部内容标注困难的矿井只标主要内容）。
6、矿井通风网络图：
（1）可根据复杂程度,在A4或A3图纸上绘制.
（2)凡构成独立通风系统的所有用风点均要在图上显示。（3）网路的简化：简单的串联或并联分支可用一条等效分支代替，可并为一个节点。
（4)要尽量减少风路的交叉。交汇点用黑点表示并编号，不交汇的交叉巷道不绘黑点。
（5)网路图一般采取垂直放置，其进风段在下方,用风段在中间，回风段在上方，形状为团形。
（6）节点编号沿风流方向依次标明，且各图编号相互对应。7、矿井通风压能图（1）在A2图纸上绘制.
（2)以进风井口为零点，坐标轴上要标明压能值及其正负号，单位为Pa.
（3)压能图的节点和巷道编号与网络图完全一致。（4）图上标注内容：主扇、节点编号、巷道名称及采掘工作面编号、火区、控制火区的设施.
（5）图上标注内容:主扇、风流方向、采空区、火区、控制火区的主要密闭和调节风窗、节点编号、巷道名称及采掘工作面编号、节点压能、巷道风阻、风量。
8、均压系统图
(1）在采掘工程平面图上绘制.
(2）图上标明均压管路系统、调压风机、截门、调压气室、火区范围（或采空区范围)等。
(3)在图例处标明发火时间、火区面积、调压风机型号、均压管路规格、气室名称
