一种可以感知生命体征的烟雾报警装置及方法.pdf

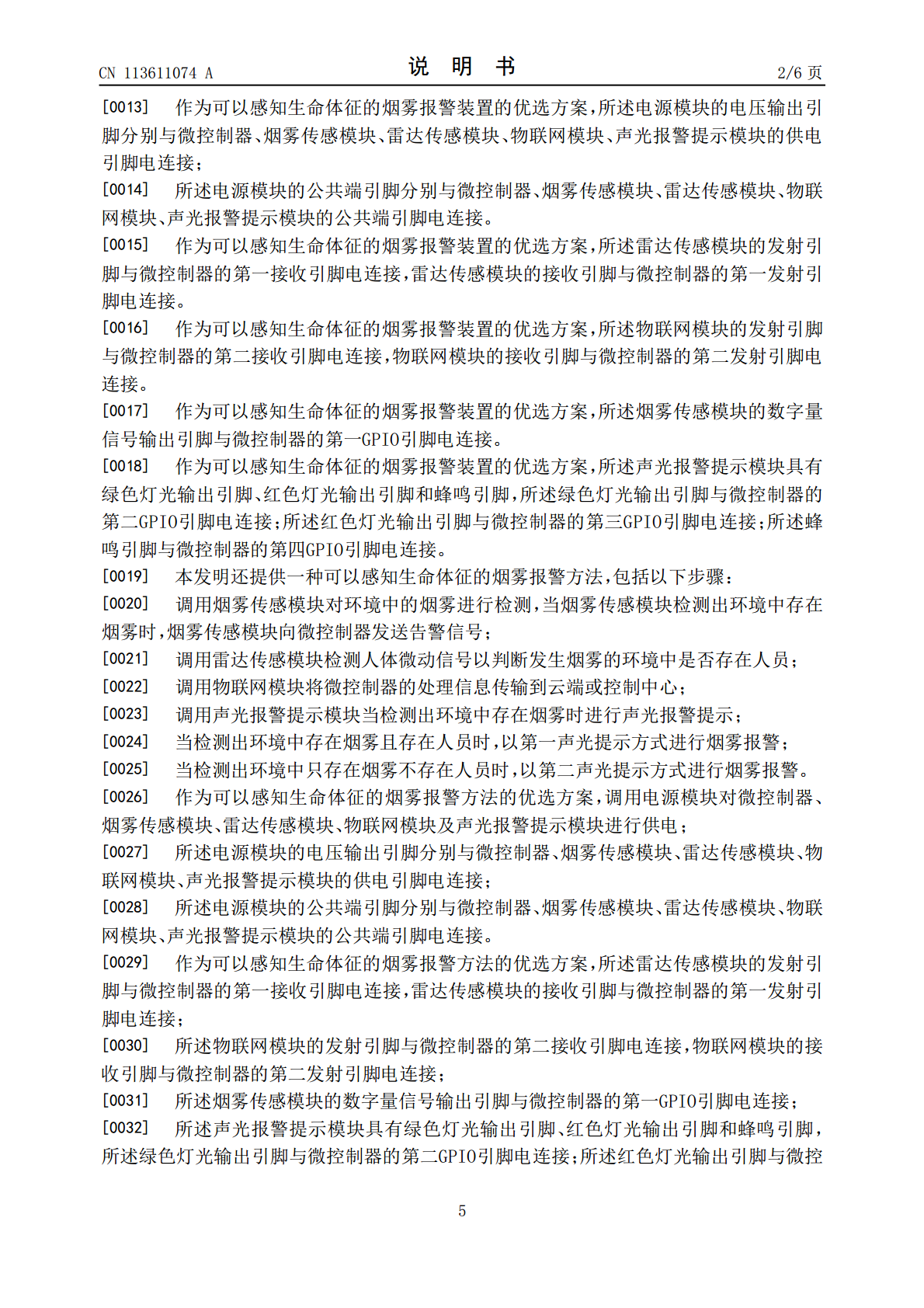

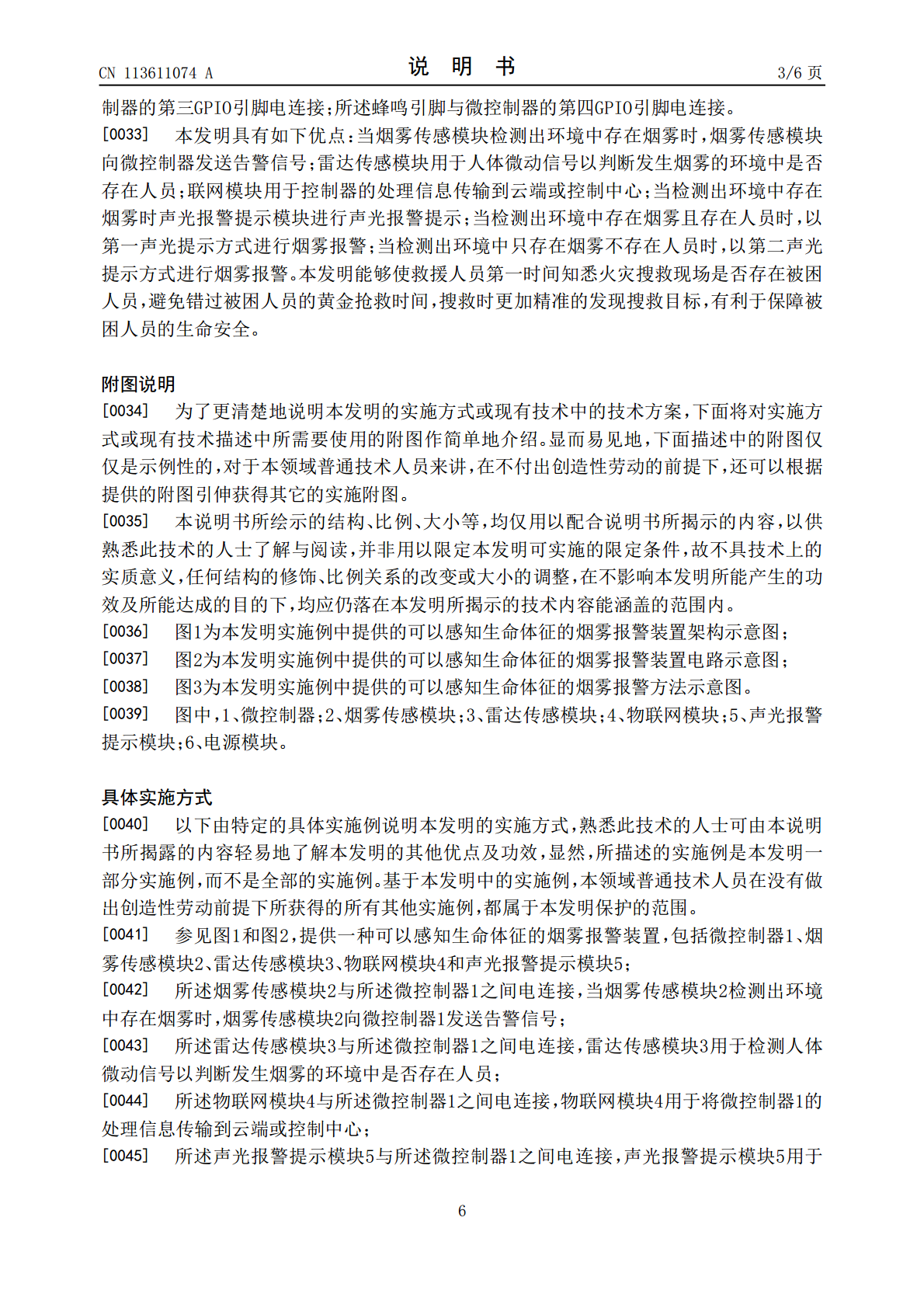

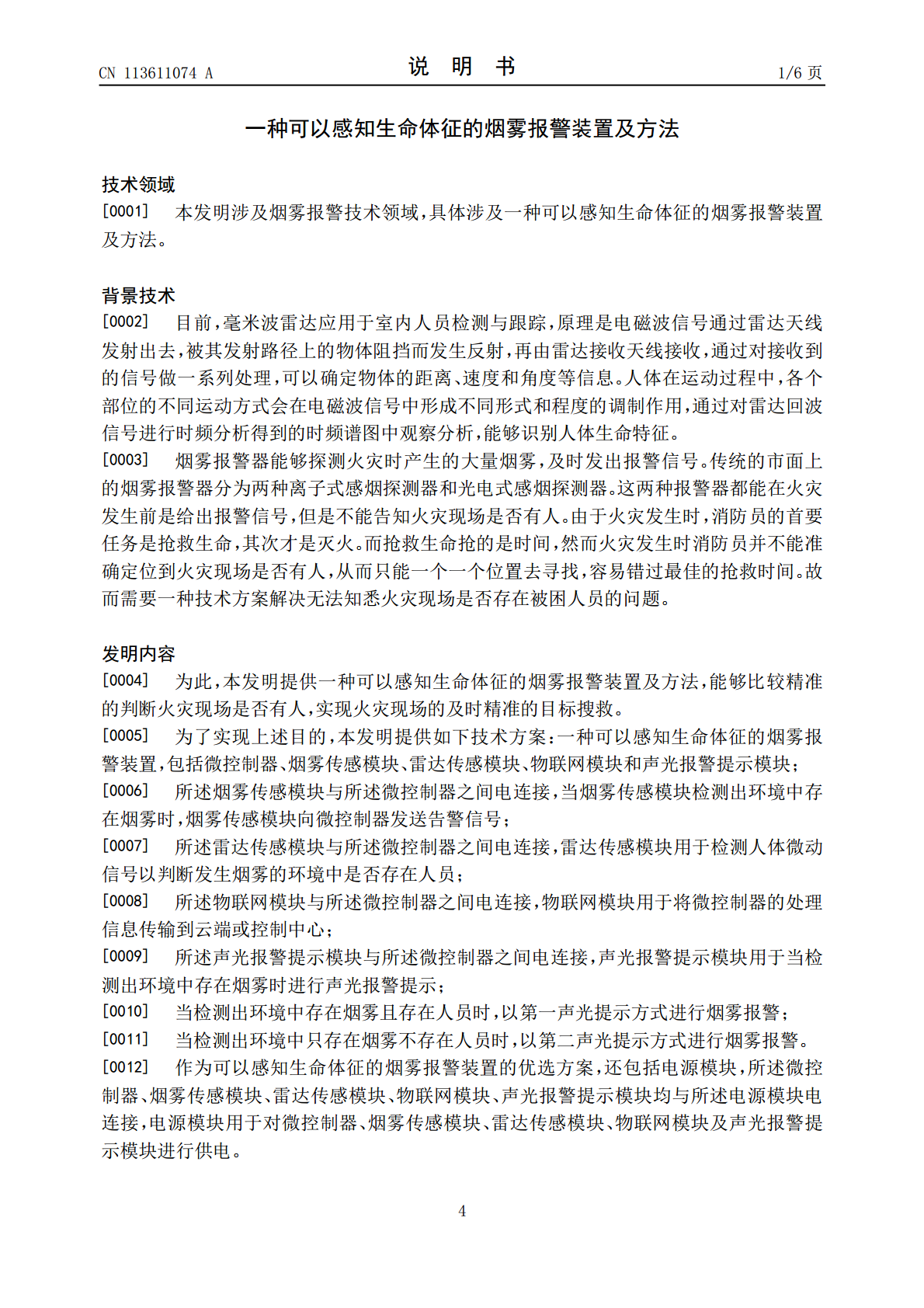

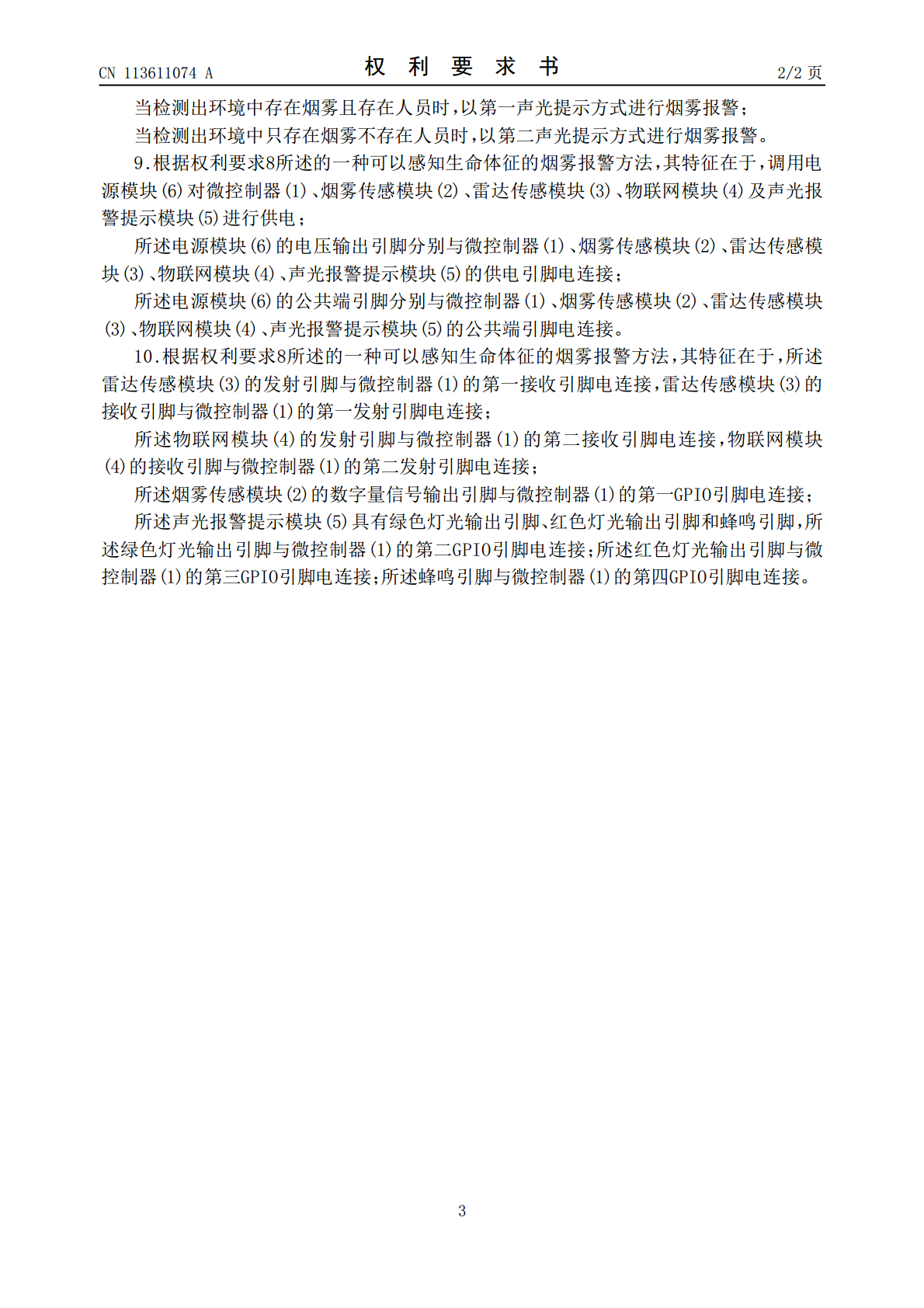

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113611074A(43)申请公布日2021.11.05(21)申请号202110961813.7G16Y40/30(2020.01)(22)申请日2021.08.20(71)申请人深圳晶华相控科技有限公司地址518063广东省深圳市南山区粤海街道高新区社区高新南环路26号深圳湾科技生态园5栋A1207(72)发明人陶功蛟王璐(74)专利代理机构北京知呱呱知识产权代理有限公司11577代理人郑兴旺(51)Int.Cl.G08B17/10(2006.01)G08B7/06(2006.01)H04W4/30(2018.01)G16Y40/10(2020.01)权利要求书2页说明书6页附图2页(54)发明名称一种可以感知生命体征的烟雾报警装置及方法(57)摘要一种可以感知生命体征的烟雾报警装置及方法，当烟雾传感模块检测出环境中存在烟雾时，烟雾传感模块向微控制器发送告警信号；雷达传感模块用于人体微动信号以判断发生烟雾的环境中是否存在人员；联网模块用于控制器的处理信息传输到云端或控制中心；当检测出环境中存在烟雾时声光报警提示模块进行声光报警提示；当检测出环境中存在烟雾且存在人员时，以第一声光提示方式进行烟雾报警；当检测出环境中只存在烟雾不存在人员时，以第二声光提示方式进行烟雾报警。本发明能够使救援人员第一时间知悉火灾搜救现场是否存在被困人员，避免错过被困人员的黄金抢救时间，搜救时更加精准的发现搜救目标，有利于保障被困人员的生命安全。CN113611074ACN113611074A权利要求书1/2页1.一种可以感知生命体征的烟雾报警装置，其特征在于，包括微控制器(1)、烟雾传感模块(2)、雷达传感模块(3)、物联网模块(4)和声光报警提示模块(5)；所述烟雾传感模块(2)与所述微控制器(1)之间电连接，当烟雾传感模块(2)检测出环境中存在烟雾时，烟雾传感模块(2)向微控制器(1)发送告警信号；所述雷达传感模块(3)与所述微控制器(1)之间电连接，雷达传感模块(3)用于检测人体微动信号以判断发生烟雾的环境中是否存在人员；所述物联网模块(4)与所述微控制器(1)之间电连接，物联网模块(4)用于将微控制器(1)的处理信息传输到云端或控制中心；所述声光报警提示模块(5)与所述微控制器(1)之间电连接，声光报警提示模块(5)用于当检测出环境中存在烟雾时进行声光报警提示；当检测出环境中存在烟雾且存在人员时，以第一声光提示方式进行烟雾报警；当检测出环境中只存在烟雾不存在人员时，以第二声光提示方式进行烟雾报警。2.根据权利要求1所述的一种可以感知生命体征的烟雾报警装置，其特征在于，还包括电源模块(6)，所述微控制器(1)、烟雾传感模块(2)、雷达传感模块(3)、物联网模块(4)、声光报警提示模块(5)均与所述电源模块(6)电连接，电源模块(6)用于对微控制器(1)、烟雾传感模块(2)、雷达传感模块(3)、物联网模块(4)及声光报警提示模块(5)进行供电。3.根据权利要求2所述的一种可以感知生命体征的烟雾报警装置，其特征在于，所述电源模块(6)的电压输出引脚分别与微控制器(1)、烟雾传感模块(2)、雷达传感模块(3)、物联网模块(4)、声光报警提示模块(5)的供电引脚电连接；所述电源模块(6)的公共端引脚分别与微控制器(1)、烟雾传感模块(2)、雷达传感模块(3)、物联网模块(4)、声光报警提示模块(5)的公共端引脚电连接。4.根据权利要求1所述的一种可以感知生命体征的烟雾报警装置，其特征在于，所述雷达传感模块(3)的发射引脚与微控制器(1)的第一接收引脚电连接，雷达传感模块(3)的接收引脚与微控制器(1)的第一发射引脚电连接。5.根据权利要求1所述的一种可以感知生命体征的烟雾报警装置，其特征在于，所述物联网模块(4)的发射引脚与微控制器(1)的第二接收引脚电连接，物联网模块(4)的接收引脚与微控制器(1)的第二发射引脚电连接。6.根据权利要求1所述的一种可以感知生命体征的烟雾报警装置，其特征在于，所述烟雾传感模块(2)的数字量信号输出引脚与微控制器(1)的第一GPIO引脚电连接。7.根据权利要求1所述的一种可以感知生命体征的烟雾报警装置，其特征在于，所述声光报警提示模块(5)具有绿色灯光输出引脚、红色灯光输出引脚和蜂鸣引脚，所述绿色灯光输出引脚与微控制器(1)的第二GPIO引脚电连接；所述红色灯光输出引脚与微控制器(1)的第三GPIO引脚电连接；所述蜂鸣引脚与微控制器(1)的第四GPIO引脚电连接。8.一种可以感知生命体征的烟雾报警方法，其特征在于，包括以下步骤：调用烟雾传感模块(2)对环境中的烟雾进行检测，当烟雾传感模块(2)检测出环境中存在烟雾时，烟雾传感模块(2)向微控
