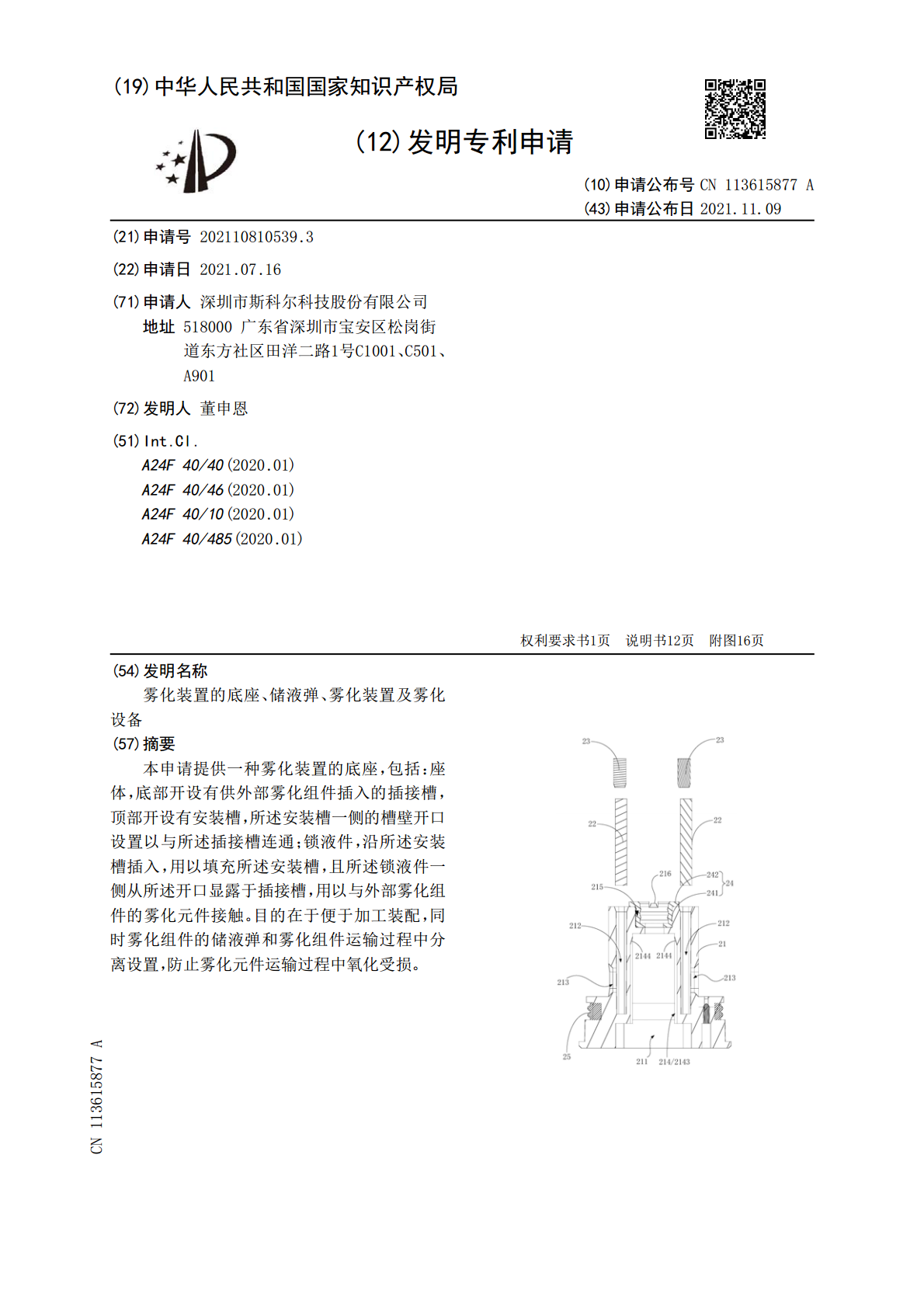

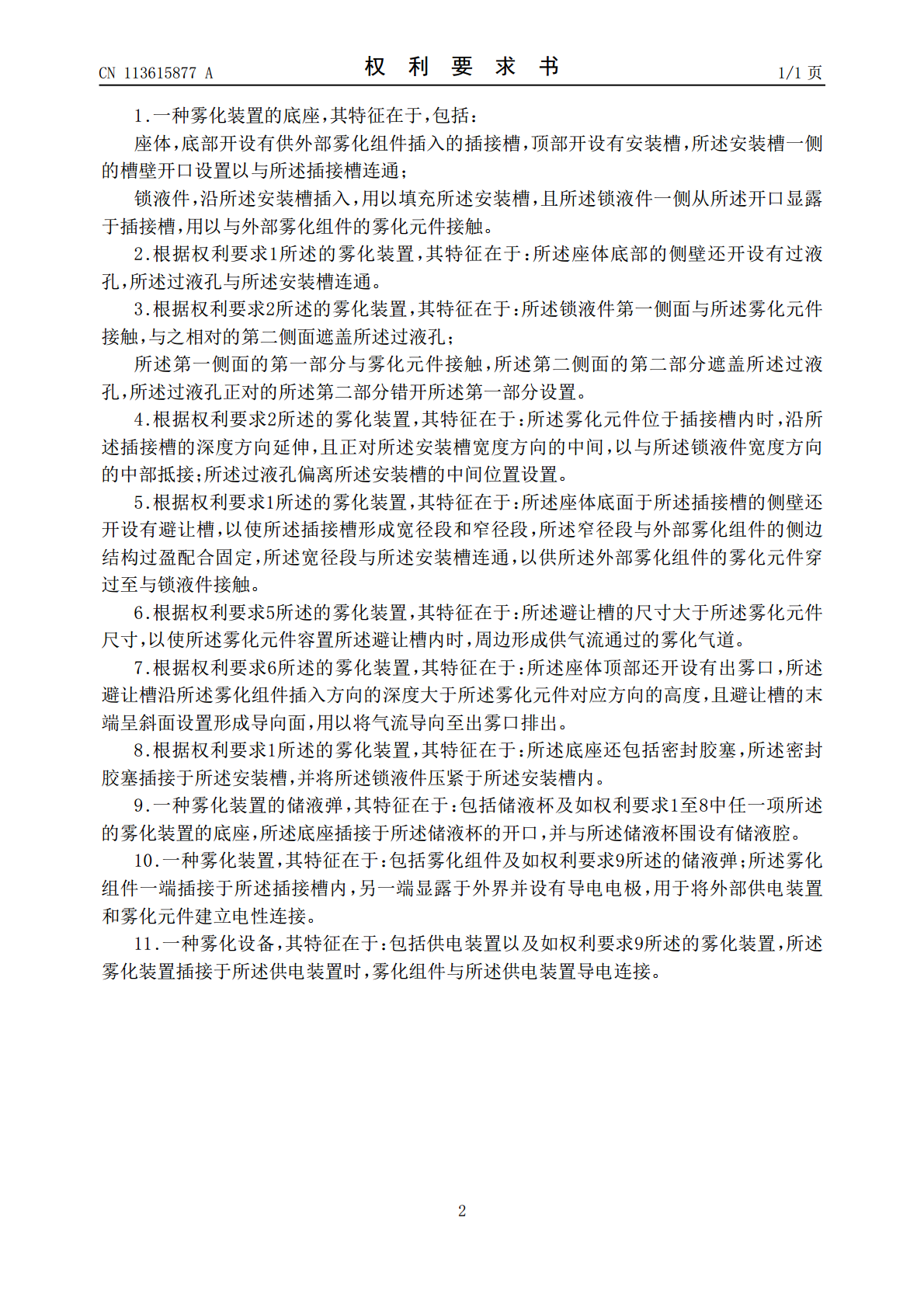

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113615877A(43)申请公布日2021.11.09(21)申请号202110810539.3(22)申请日2021.07.16(71)申请人深圳市斯科尔科技股份有限公司地址518000广东省深圳市宝安区松岗街道东方社区田洋二路1号C1001、C501、A901(72)发明人董申恩(51)Int.Cl.A24F40/40(2020.01)A24F40/46(2020.01)A24F40/10(2020.01)A24F40/485(2020.01)权利要求书1页说明书12页附图16页(54)发明名称雾化装置的底座、储液弹、雾化装置及雾化设备(57)摘要本申请提供一种雾化装置的底座，包括：座体，底部开设有供外部雾化组件插入的插接槽，顶部开设有安装槽，所述安装槽一侧的槽壁开口设置以与所述插接槽连通；锁液件，沿所述安装槽插入，用以填充所述安装槽，且所述锁液件一侧从所述开口显露于插接槽，用以与外部雾化组件的雾化元件接触。目的在于便于加工装配，同时雾化组件的储液弹和雾化组件运输过程中分离设置，防止雾化元件运输过程中氧化受损。CN113615877ACN113615877A权利要求书1/1页1.一种雾化装置的底座，其特征在于，包括：座体，底部开设有供外部雾化组件插入的插接槽，顶部开设有安装槽，所述安装槽一侧的槽壁开口设置以与所述插接槽连通；锁液件，沿所述安装槽插入，用以填充所述安装槽，且所述锁液件一侧从所述开口显露于插接槽，用以与外部雾化组件的雾化元件接触。2.根据权利要求1所述的雾化装置，其特征在于：所述座体底部的侧壁还开设有过液孔，所述过液孔与所述安装槽连通。3.根据权利要求2所述的雾化装置，其特征在于：所述锁液件第一侧面与所述雾化元件接触，与之相对的第二侧面遮盖所述过液孔；所述第一侧面的第一部分与雾化元件接触，所述第二侧面的第二部分遮盖所述过液孔，所述过液孔正对的所述第二部分错开所述第一部分设置。4.根据权利要求2所述的雾化装置，其特征在于：所述雾化元件位于插接槽内时，沿所述插接槽的深度方向延伸，且正对所述安装槽宽度方向的中间，以与所述锁液件宽度方向的中部抵接；所述过液孔偏离所述安装槽的中间位置设置。5.根据权利要求1所述的雾化装置，其特征在于：所述座体底面于所述插接槽的侧壁还开设有避让槽，以使所述插接槽形成宽径段和窄径段，所述窄径段与外部雾化组件的侧边结构过盈配合固定，所述宽径段与所述安装槽连通，以供所述外部雾化组件的雾化元件穿过至与锁液件接触。6.根据权利要求5所述的雾化装置，其特征在于：所述避让槽的尺寸大于所述雾化元件尺寸，以使所述雾化元件容置所述避让槽内时，周边形成供气流通过的雾化气道。7.根据权利要求6所述的雾化装置，其特征在于：所述座体顶部还开设有出雾口，所述避让槽沿所述雾化组件插入方向的深度大于所述雾化元件对应方向的高度，且避让槽的末端呈斜面设置形成导向面，用以将气流导向至出雾口排出。8.根据权利要求1所述的雾化装置，其特征在于：所述底座还包括密封胶塞，所述密封胶塞插接于所述安装槽，并将所述锁液件压紧于所述安装槽内。9.一种雾化装置的储液弹，其特征在于：包括储液杯及如权利要求1至8中任一项所述的雾化装置的底座，所述底座插接于所述储液杯的开口，并与所述储液杯围设有储液腔。10.一种雾化装置，其特征在于：包括雾化组件及如权利要求9所述的储液弹；所述雾化组件一端插接于所述插接槽内，另一端显露于外界并设有导电电极，用于将外部供电装置和雾化元件建立电性连接。11.一种雾化设备，其特征在于：包括供电装置以及如权利要求9所述的雾化装置，所述雾化装置插接于所述供电装置时，雾化组件与所述供电装置导电连接。2CN113615877A说明书1/12页雾化装置的底座、储液弹、雾化装置及雾化设备技术领域[0001]本发明属于电子雾化技术领域，尤其涉及一种雾化装置的底座、雾化装置及雾化设备。背景技术[0002]电子雾化设备包括雾化装置和为雾化装置供电的供电器，雾化装置内部构建有储液腔、气流通道及电子雾化组件。供电器开设有容纳槽，雾化装置安装于容纳槽内，并与供电器建立电性连接。当供电器为雾化装置内部的电子雾化组件供电时，雾化组件将储液腔内部存储的溶液雾化成气雾排出。[0003]然而雾化装置，储液棉材包裹在雾化组件的雾化元件，包棉装配过错较为复杂。同时运输过程中，雾化元件长时间直接浸泡在溶液中氧化，溶液容易干结于雾化元件表面的现象产生。发明内容[0004]本申请实施例的目的在于便于加工装配，同时雾化组件的储液弹和雾化组件运输过程中分离设置，防止雾化元件运输过程中氧化受损。[0005]为实现上述目的，本申请第一方面提供一种雾化装置的底座，所述底座包括：[0006]座体，底
