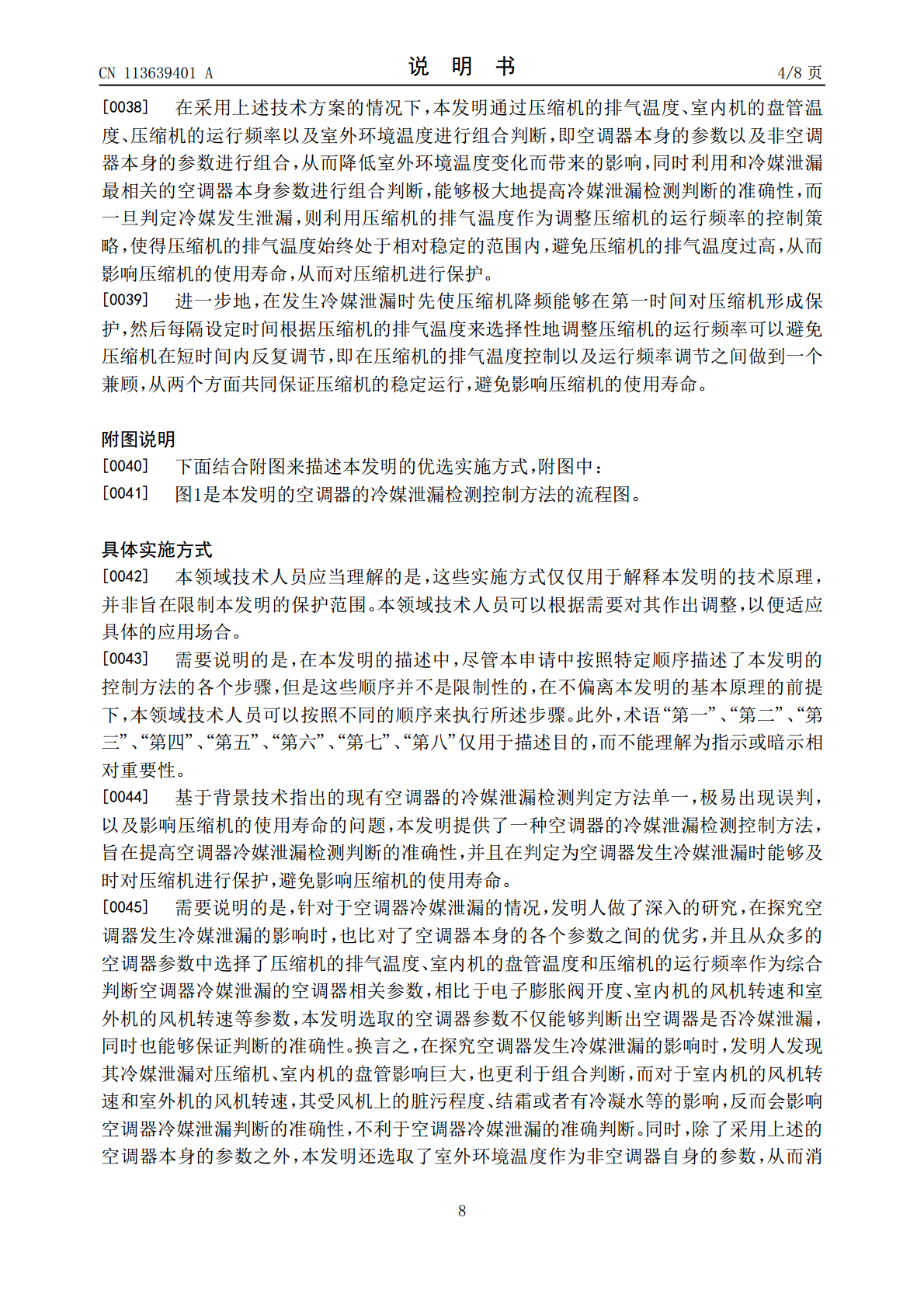

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113639401A(43)申请公布日2021.11.12(21)申请号202110772542.0F24F11/86(2018.01)(22)申请日2021.07.08F24F11/88(2018.01)F24F110/12(2018.01)(71)申请人青岛海尔空调电子有限公司F24F140/20(2018.01)地址266101山东省青岛市崂山区海尔路1号海尔工业园申请人青岛海尔空调器有限总公司海尔智家股份有限公司(72)发明人王建营安超(74)专利代理机构北京瀚仁知识产权代理事务所(普通合伙)11482代理人王强宋宝库(51)Int.Cl.F24F11/36(2018.01)F24F11/61(2018.01)F24F11/64(2018.01)权利要求书3页说明书8页附图1页(54)发明名称空调器的冷媒泄漏检测控制方法(57)摘要本发明涉及空调器技术领域，具体提供一种空调器的冷媒泄漏检测控制方法，旨在解决现有空调器的冷媒泄漏检测判定方法单一，极易出现误判的问题。为此目的，本发明的冷媒泄漏检测控制方法包括：在空调器运行的过程中，实时获取压缩机的排气温度、室内机的盘管温度、压缩机的运行频率和室外环境温度；根据压缩机的排气温度、室内机的盘管温度、压缩机的运行频率和室外环境温度，判定空调器是否发生冷媒泄漏；在空调器发生冷媒泄漏的情况下，使压缩机降频运行并在设定时间后根据压缩机的排气温度选择性地调节压缩机的运行频率。本发明能够提高空调器冷媒泄漏检测判断的准确性，且在冷媒泄漏时能够及时对压缩机进行保护，避免影响压缩机的使用寿命。CN113639401ACN113639401A权利要求书1/3页1.一种空调器的冷媒泄漏检测控制方法，其特征在于，所述冷媒泄漏检测控制方法包括：在所述空调器运行的过程中，实时获取压缩机的排气温度、室内机的盘管温度、压缩机的运行频率和室外环境温度；根据所述压缩机的排气温度、所述室内机的盘管温度、所述压缩机的运行频率和所述室外环境温度，判定所述空调器是否发生冷媒泄漏；在所述空调器发生冷媒泄漏的情况下，使所述压缩机降频运行并在设定时间后根据所述压缩机的排气温度选择性地调节压缩机的运行频率。2.根据权利要求1所述的冷媒泄漏检测控制方法，其特征在于，“根据所述压缩机的排气温度、所述室内机的盘管温度、所述压缩机的运行频率和所述室外环境温度，判定所述空调器是否发生冷媒泄漏”的步骤具体包括：在所述空调器制热运行的情形下，判断所述压缩机的当前时间的排气温度与所述室内机的当前时间的盘管温度的差值是否大于或等于第一设定值，判断所述室内机的第一预设时间前的盘管温度与所述室内机的当前时间的盘管温度的差值是否大于或等于第二设定值，判断所述压缩机的第二预设时间前的运行频率与所述压缩机的当前时间的运行频率的差值是否小于或等于第三设定值，判断第三预设时间前的室外环境温度与当前时间的室外环境温度的差值的绝对值是否小于第四设定值；根据判断结果，判定所述空调器是否发生冷媒泄漏。3.根据权利要求2所述的冷媒泄漏检测控制方法，其特征在于，“根据判断结果，判定所述空调器是否发生冷媒泄漏”具体包括：如果判定所述压缩机的当前时间的排气温度与所述室内机的当前时间的盘管温度的差值大于或等于所述第一设定值，且判定所述室内机的所述第一预设时间前的盘管温度与所述室内机的当前时间的盘管温度的差值大于或等于所述第二设定值，且判定所述压缩机的所述第二预设时间前的运行频率与所述压缩机的当前时间的运行频率的差值小于或等于所述第三设定值，且判定所述第三预设时间前的室外环境温度与当前时间的室外环境温度的差值的绝对值小于所述第四设定值，则判定所述空调器发生冷媒泄漏。4.根据权利要求3所述的冷媒泄漏检测控制方法，其特征在于，“如果判定所述压缩机的当前时间的排气温度与所述室内机的当前时间的盘管温度的差值大于或等于所述第一设定值，且判定所述室内机的所述第一预设时间前的盘管温度与所述室内机的当前时间的盘管温度的差值大于或等于所述第二设定值，且判定所述压缩机的所述第二预设时间前的运行频率与所述压缩机的当前时间的运行频率的差值小于或等于所述第三设定值，且判定所述第三预设时间前的室外环境温度与当前时间的室外环境温度的差值的绝对值小于所述第四设定值，则判定所述空调器发生冷媒泄漏”的步骤具体包括：如果在第四预设时间内，判定所述压缩机的当前时间的排气温度与所述室内机的当前时间的盘管温度的差值大于或等于所述第一设定值，且判定所述室内机的所述第一预设时间前的盘管温度与所述室内机的当前时间的盘管温度的差值大于或等于所述第二设定值，且判定所述压缩机的所述第二预设时间前的运行频率与所述压缩机的当前时间的运行频率的差值小于或等于所述
