一种网络链路故障定位方法、装置、设备及可读存储介质.pdf

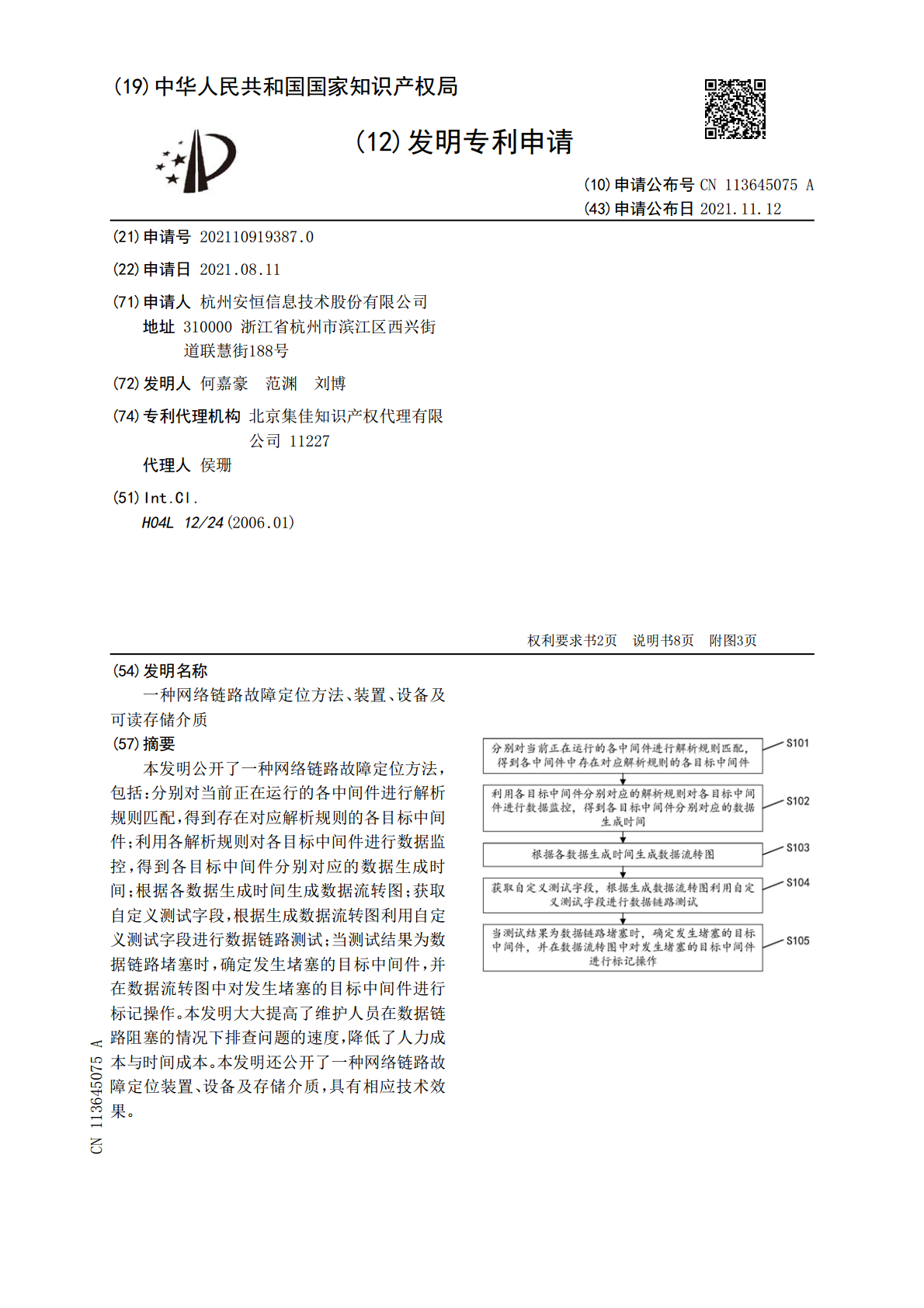

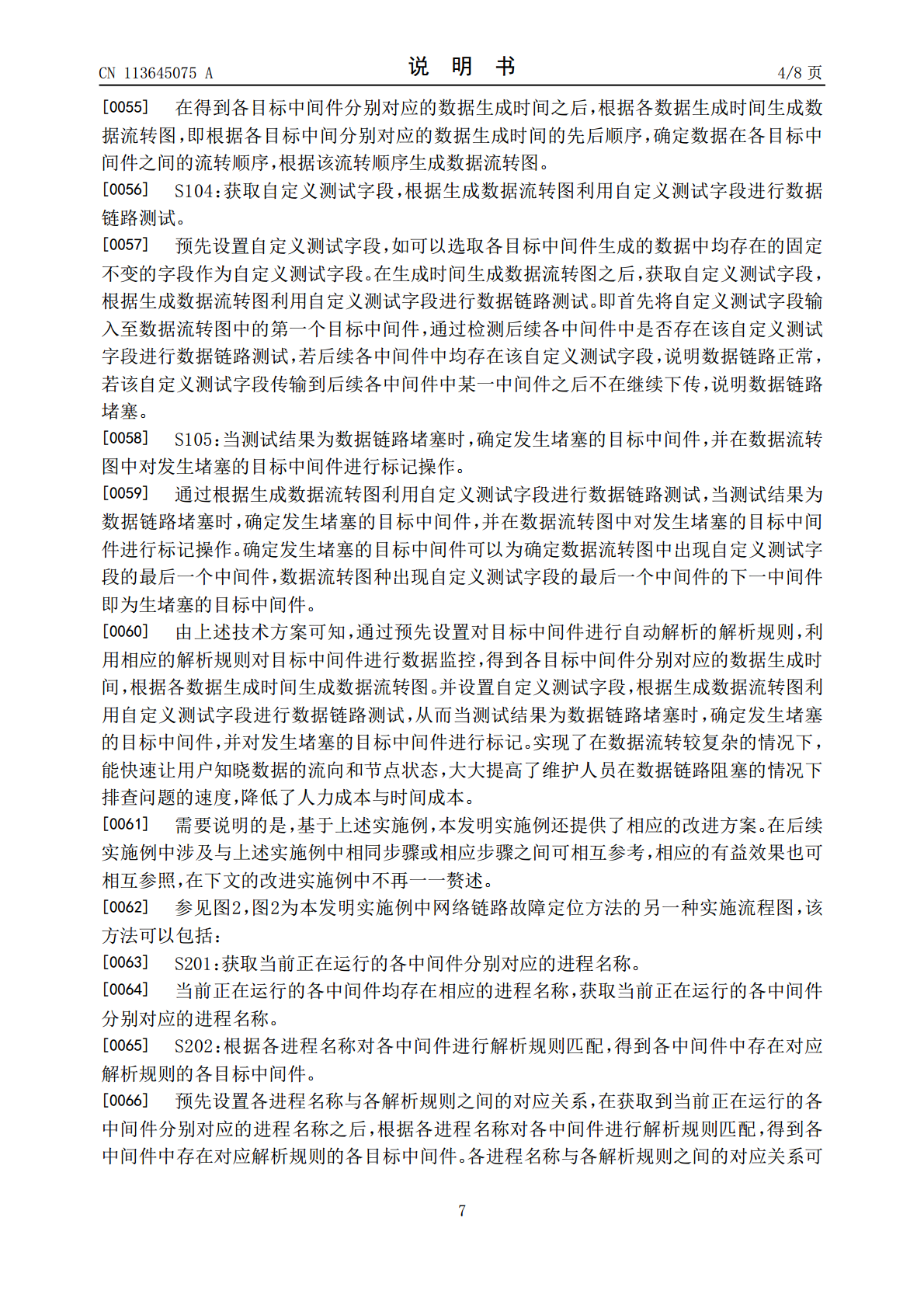

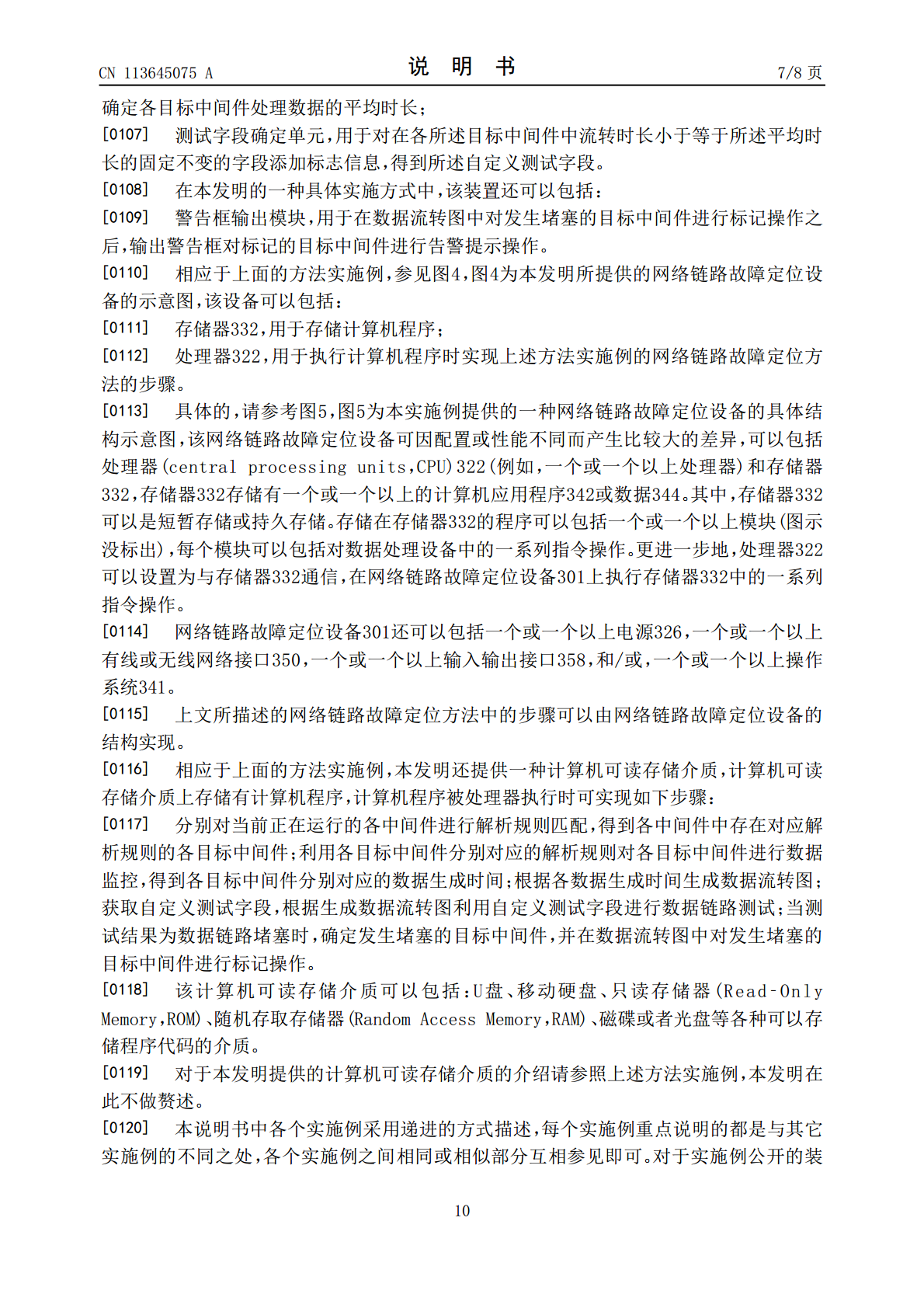

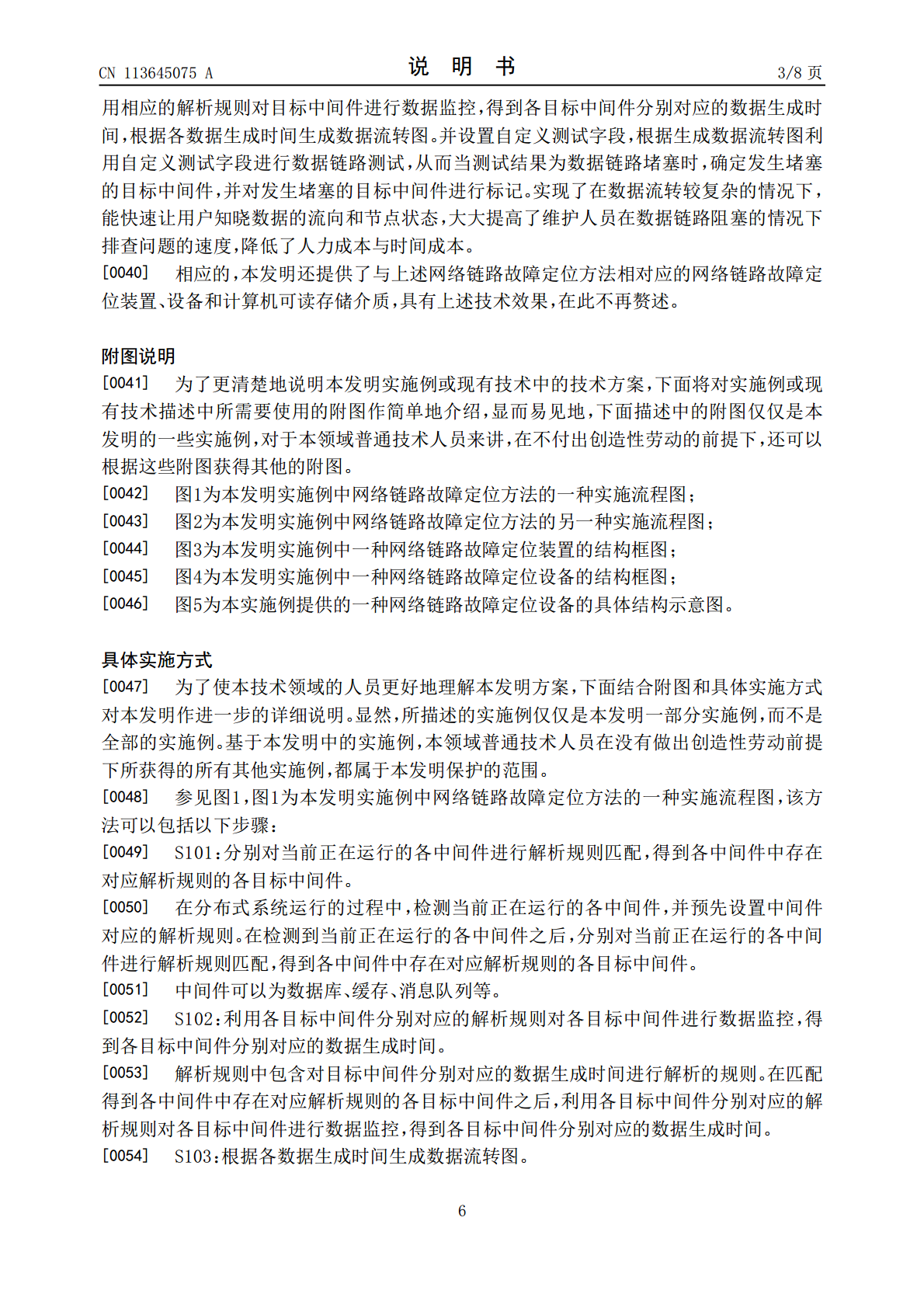

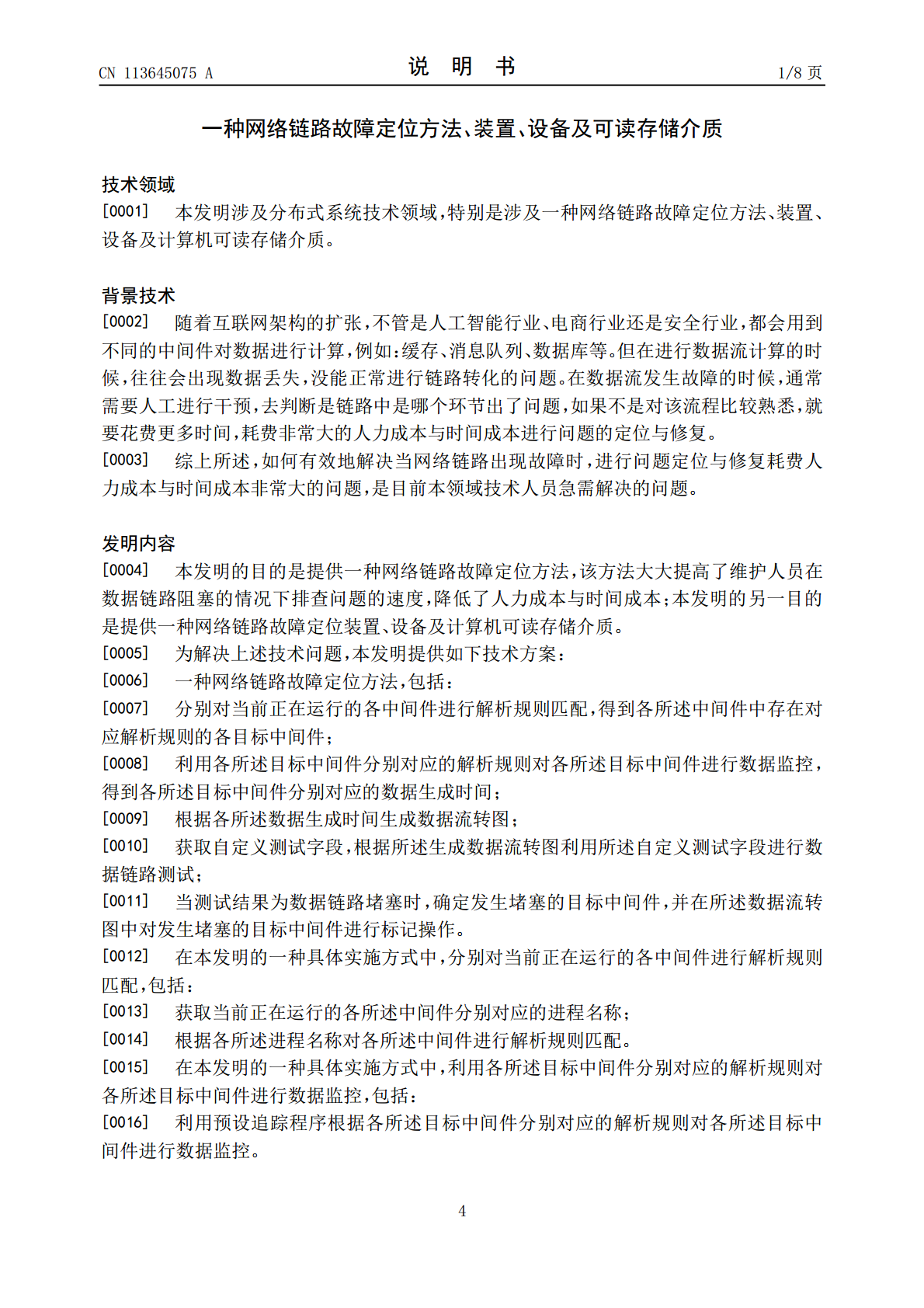

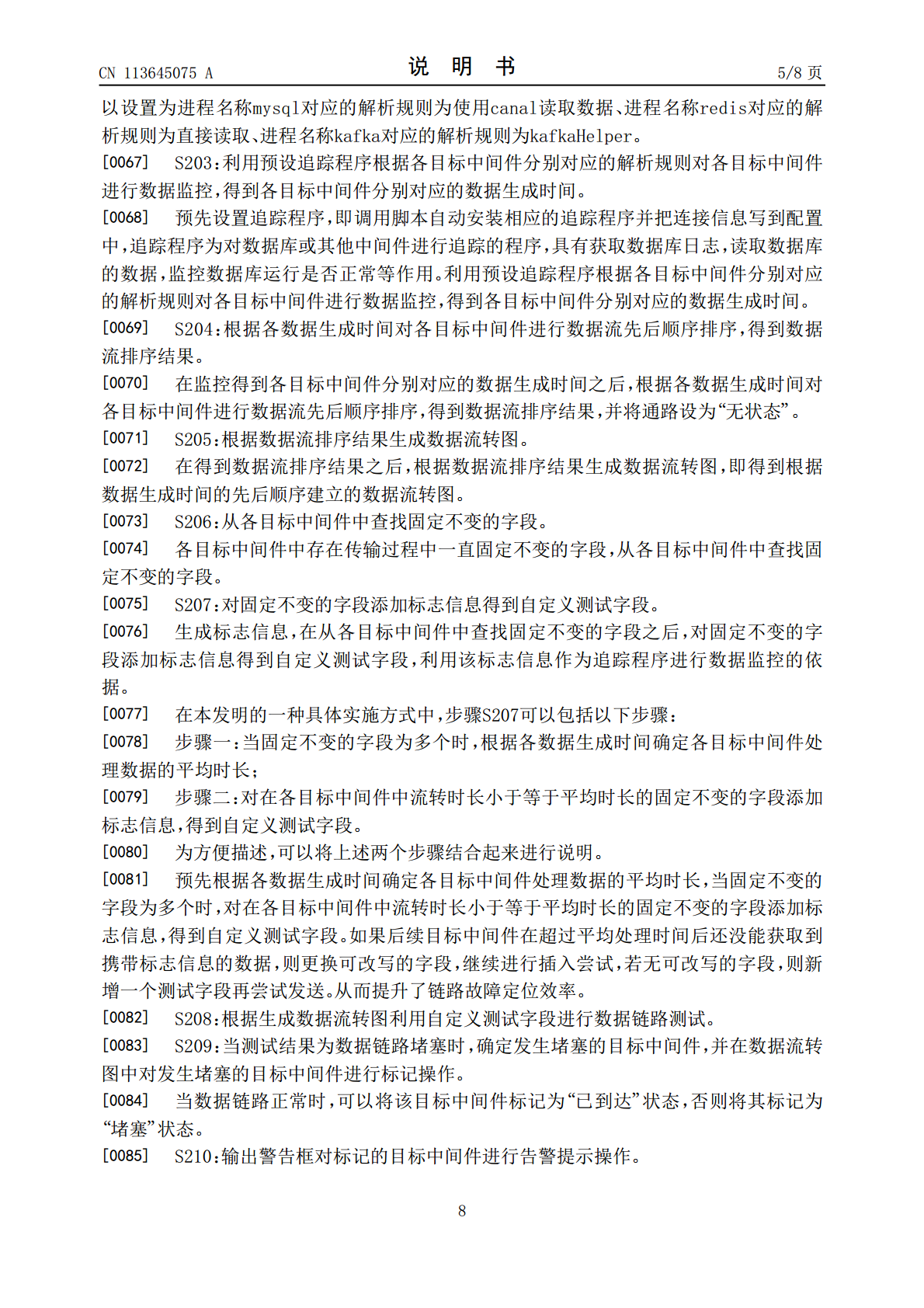

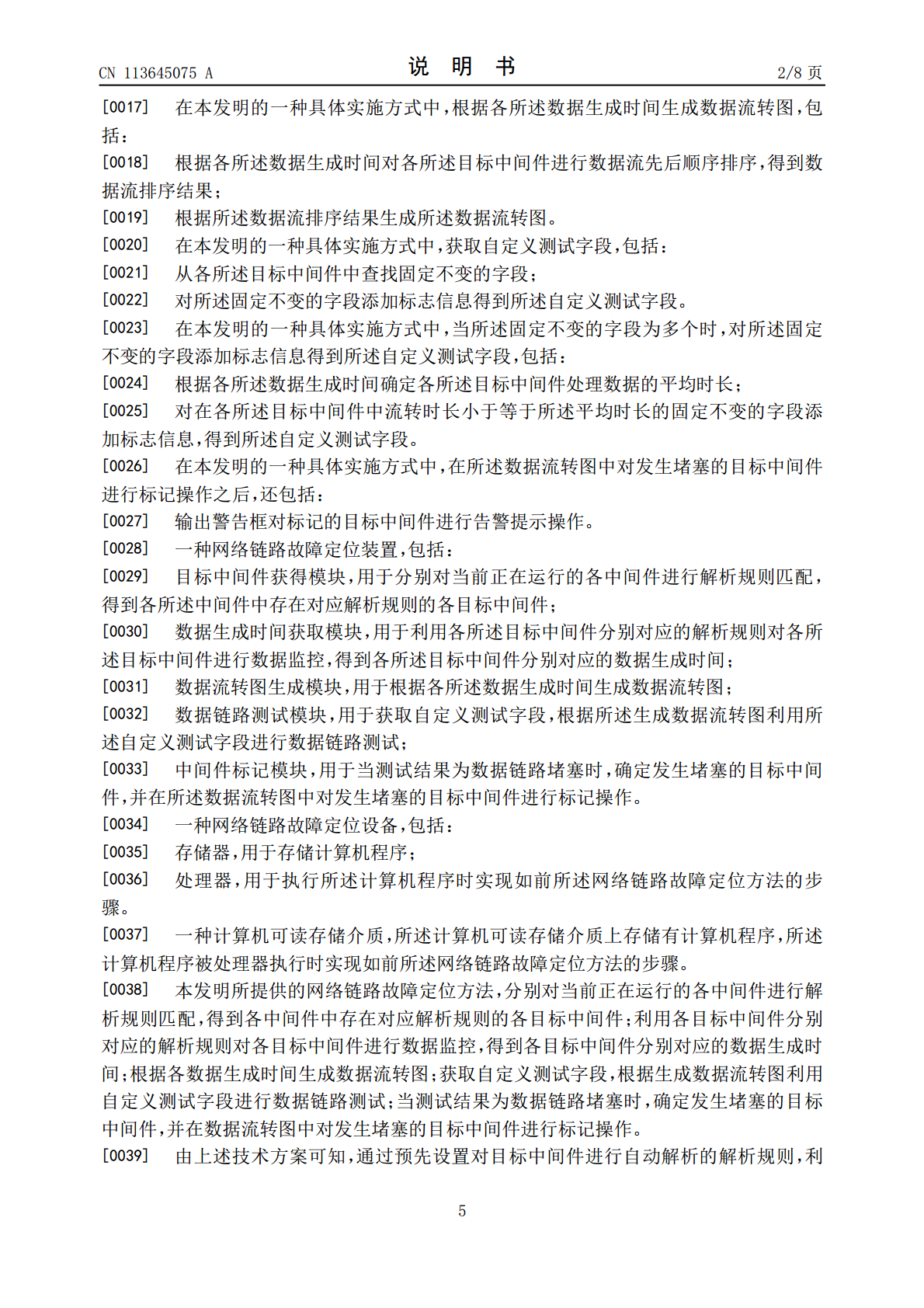

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113645075A(43)申请公布日2021.11.12(21)申请号202110919387.0(22)申请日2021.08.11(71)申请人杭州安恒信息技术股份有限公司地址310000浙江省杭州市滨江区西兴街道联慧街188号(72)发明人何嘉豪范渊刘博(74)专利代理机构北京集佳知识产权代理有限公司11227代理人侯珊(51)Int.Cl.H04L12/24(2006.01)权利要求书2页说明书8页附图3页(54)发明名称一种网络链路故障定位方法、装置、设备及可读存储介质(57)摘要本发明公开了一种网络链路故障定位方法，包括：分别对当前正在运行的各中间件进行解析规则匹配，得到存在对应解析规则的各目标中间件；利用各解析规则对各目标中间件进行数据监控，得到各目标中间件分别对应的数据生成时间；根据各数据生成时间生成数据流转图；获取自定义测试字段，根据生成数据流转图利用自定义测试字段进行数据链路测试；当测试结果为数据链路堵塞时，确定发生堵塞的目标中间件，并在数据流转图中对发生堵塞的目标中间件进行标记操作。本发明大大提高了维护人员在数据链路阻塞的情况下排查问题的速度，降低了人力成本与时间成本。本发明还公开了一种网络链路故障定位装置、设备及存储介质，具有相应技术效果。CN113645075ACN113645075A权利要求书1/2页1.一种网络链路故障定位方法，其特征在于，包括：分别对当前正在运行的各中间件进行解析规则匹配，得到各所述中间件中存在对应解析规则的各目标中间件；利用各所述目标中间件分别对应的解析规则对各所述目标中间件进行数据监控，得到各所述目标中间件分别对应的数据生成时间；根据各所述数据生成时间生成数据流转图；获取自定义测试字段，根据所述生成数据流转图利用所述自定义测试字段进行数据链路测试；当测试结果为数据链路堵塞时，确定发生堵塞的目标中间件，并在所述数据流转图中对发生堵塞的目标中间件进行标记操作。2.根据权利要求1所述的网络链路故障定位方法，其特征在于，分别对当前正在运行的各中间件进行解析规则匹配，包括：获取当前正在运行的各所述中间件分别对应的进程名称；根据各所述进程名称对各所述中间件进行解析规则匹配。3.根据权利要求1所述的网络链路故障定位方法，其特征在于，利用各所述目标中间件分别对应的解析规则对各所述目标中间件进行数据监控，包括：利用预设追踪程序根据各所述目标中间件分别对应的解析规则对各所述目标中间件进行数据监控。4.根据权利要求1所述的网络链路故障定位方法，其特征在于，根据各所述数据生成时间生成数据流转图，包括：根据各所述数据生成时间对各所述目标中间件进行数据流先后顺序排序，得到数据流排序结果；根据所述数据流排序结果生成所述数据流转图。5.根据权利要求4所述的网络链路故障定位方法，其特征在于，获取自定义测试字段，包括：从各所述目标中间件中查找固定不变的字段；对所述固定不变的字段添加标志信息得到所述自定义测试字段。6.根据权利要求5所述的网络链路故障定位方法，其特征在于，当所述固定不变的字段为多个时，对所述固定不变的字段添加标志信息得到所述自定义测试字段，包括：根据各所述数据生成时间确定各所述目标中间件处理数据的平均时长；对在各所述目标中间件中流转时长小于等于所述平均时长的固定不变的字段添加标志信息，得到所述自定义测试字段。7.根据权利要求1至6任一项所述的网络链路故障定位方法，其特征在于，在所述数据流转图中对发生堵塞的目标中间件进行标记操作之后，还包括：输出警告框对标记的目标中间件进行告警提示操作。8.一种网络链路故障定位装置，其特征在于，包括：目标中间件获得模块，用于分别对当前正在运行的各中间件进行解析规则匹配，得到各所述中间件中存在对应解析规则的各目标中间件；数据生成时间获取模块，用于利用各所述目标中间件分别对应的解析规则对各所述目2CN113645075A权利要求书2/2页标中间件进行数据监控，得到各所述目标中间件分别对应的数据生成时间；数据流转图生成模块，用于根据各所述数据生成时间生成数据流转图；数据链路测试模块，用于获取自定义测试字段，根据所述生成数据流转图利用所述自定义测试字段进行数据链路测试；中间件标记模块，用于当测试结果为数据链路堵塞时，确定发生堵塞的目标中间件，并在所述数据流转图中对发生堵塞的目标中间件进行标记操作。9.一种网络链路故障定位设备，其特征在于，包括：存储器，用于存储计算机程序；处理器，用于执行所述计算机程序时实现如权利要求1至7任一项所述网络链路故障定位方法的步骤。10.一种计算机可读存储介质，其特征在于，所述计算机可读存储介质上存储有计算机程序，所述计算机程序被处理器执行时实现如权利要求1至7任一项所
