一种用于对建筑钢结构装配的钢梁吊装找平装置.pdf

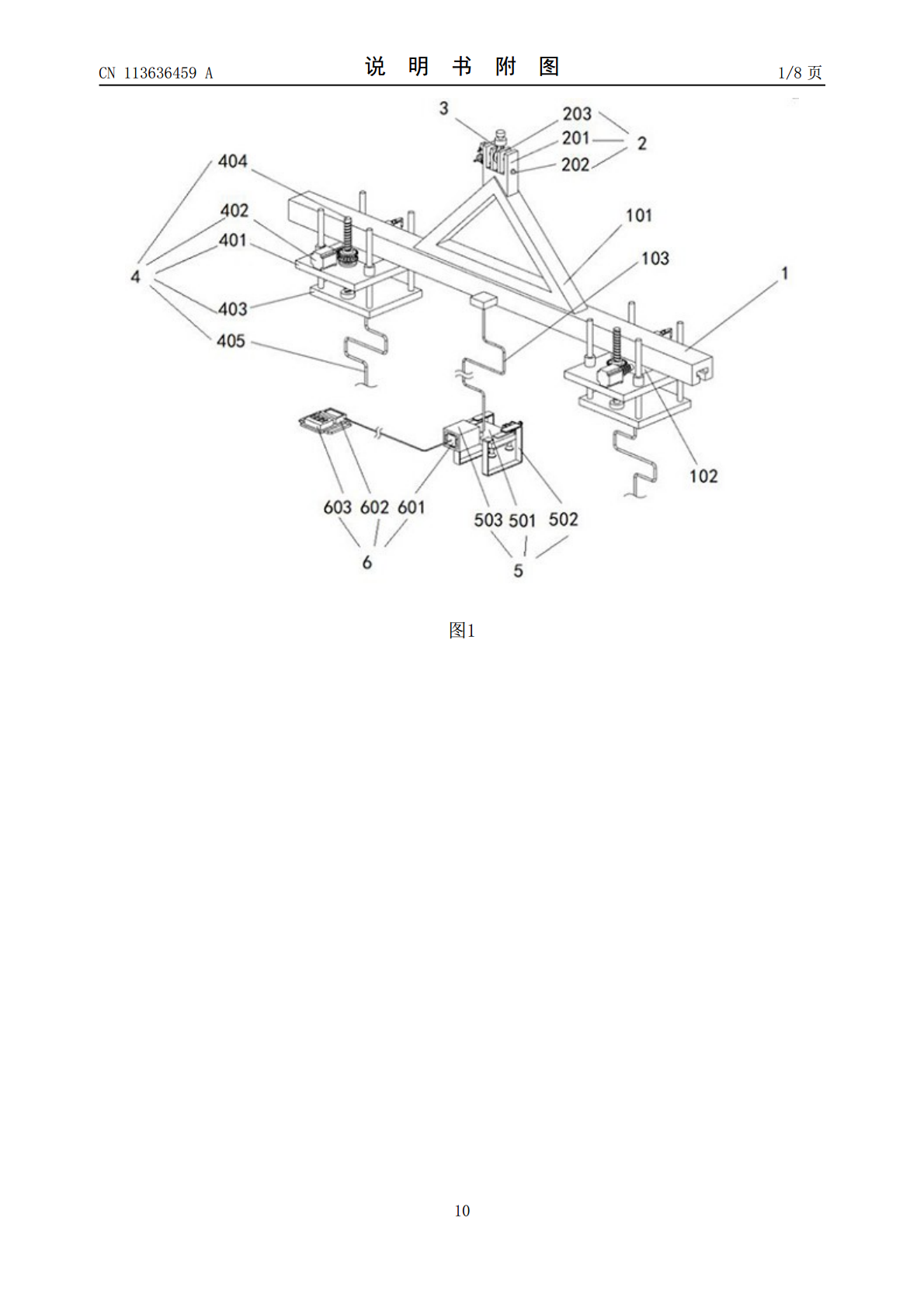

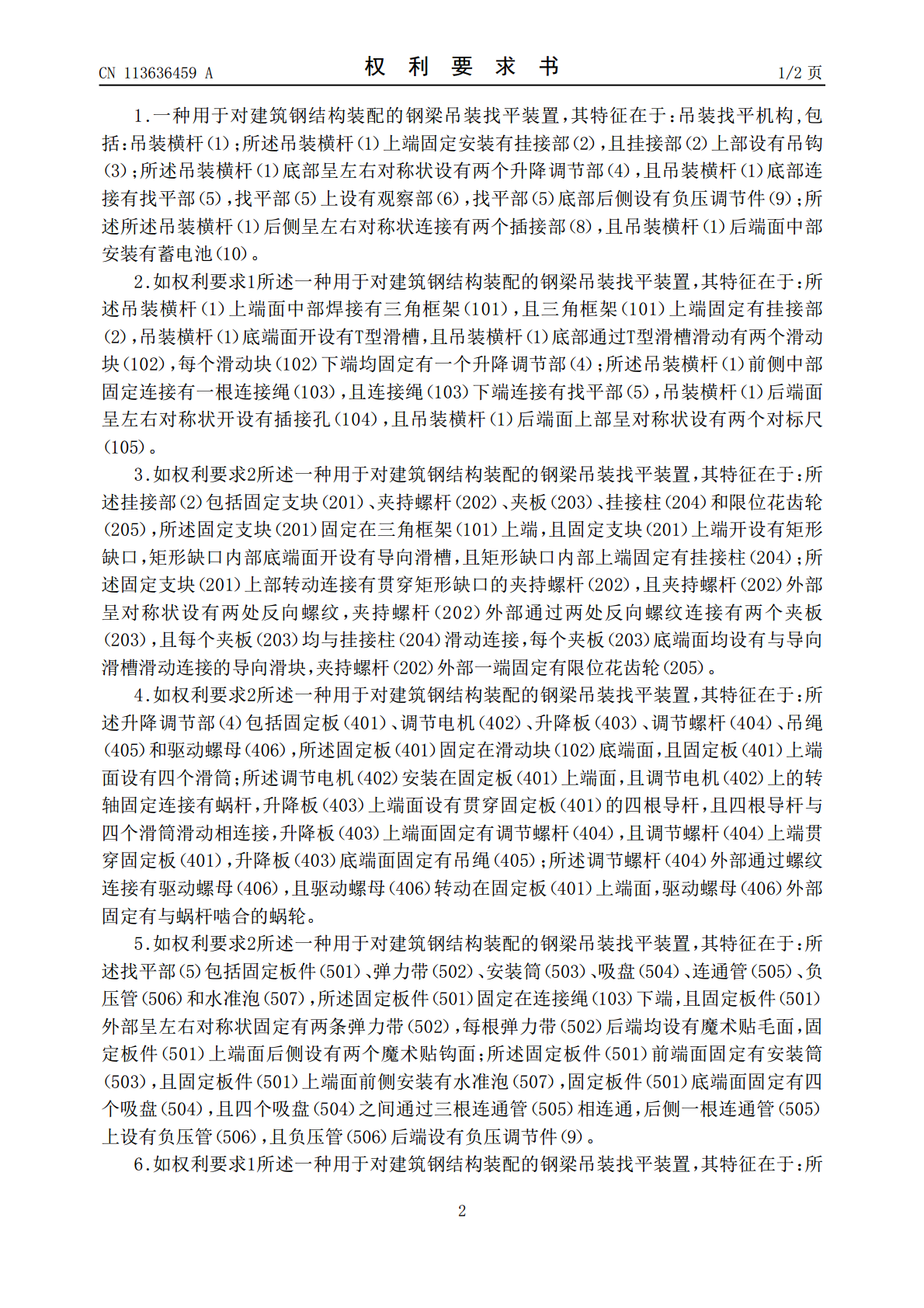

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113636459A(43)申请公布日2021.11.12(21)申请号202111195454.5(22)申请日2021.10.14(71)申请人江苏顺隆鸿泰电力设备有限公司地址221362江苏省徐州市邳州市碾庄镇五金机械产业园区开放路1号(72)发明人李朋(74)专利代理机构南昌新赣铭创专利代理事务所(普通合伙)36147代理人王臻巍(51)Int.Cl.B66C13/06(2006.01)B66C13/08(2006.01)B66C13/22(2006.01)B66C13/46(2006.01)权利要求书2页说明书6页附图8页(54)发明名称一种用于对建筑钢结构装配的钢梁吊装找平装置(57)摘要本发明提供一种用于对建筑钢结构装配的钢梁吊装找平装置，属于吊装找平机构技术领域，以解决目前的钢梁在找平时，一般通过人们肉眼远处观察进行找平，从而使得钢梁找平时精度较差，而且钢梁水平度调节时需重新绑紧，从而便捷性较差的问题，包括:吊装横杆；所述吊装横杆上端固定安装有挂接部，且挂接部上部设有吊钩；所述吊装横杆底部呈左右对称状设有两个升降调节部。通过夹紧状态下的两个吊钩，使得吊钩在将吊装横杆进行吊运时不易发生晃动现象，从而大大提高了在吊运钢梁时的平稳性，通过观察部与水准泡的配合，从而使钢梁在吊装过程中进行找平时，无需通过肉眼远处观察，从而大大提高了钢梁找平时的精准度。CN113636459ACN113636459A权利要求书1/2页1.一种用于对建筑钢结构装配的钢梁吊装找平装置，其特征在于：吊装找平机构,包括：吊装横杆（1）；所述吊装横杆（1）上端固定安装有挂接部（2），且挂接部（2）上部设有吊钩（3）；所述吊装横杆（1）底部呈左右对称状设有两个升降调节部（4），且吊装横杆（1）底部连接有找平部（5），找平部（5）上设有观察部（6），找平部（5）底部后侧设有负压调节件（9）；所述所述吊装横杆（1）后侧呈左右对称状连接有两个插接部（8），且吊装横杆（1）后端面中部安装有蓄电池（10）。2.如权利要求1所述一种用于对建筑钢结构装配的钢梁吊装找平装置，其特征在于：所述吊装横杆（1）上端面中部焊接有三角框架（101），且三角框架（101）上端固定有挂接部（2），吊装横杆（1）底端面开设有T型滑槽，且吊装横杆（1）底部通过T型滑槽滑动有两个滑动块（102），每个滑动块（102）下端均固定有一个升降调节部（4）；所述吊装横杆（1）前侧中部固定连接有一根连接绳（103），且连接绳（103）下端连接有找平部（5），吊装横杆（1）后端面呈左右对称状开设有插接孔（104），且吊装横杆（1）后端面上部呈对称状设有两个对标尺（105）。3.如权利要求2所述一种用于对建筑钢结构装配的钢梁吊装找平装置，其特征在于：所述挂接部（2）包括固定支块（201）、夹持螺杆（202）、夹板（203）、挂接柱（204）和限位花齿轮（205），所述固定支块（201）固定在三角框架（101）上端，且固定支块（201）上端开设有矩形缺口，矩形缺口内部底端面开设有导向滑槽，且矩形缺口内部上端固定有挂接柱（204）；所述固定支块（201）上部转动连接有贯穿矩形缺口的夹持螺杆（202），且夹持螺杆（202）外部呈对称状设有两处反向螺纹，夹持螺杆（202）外部通过两处反向螺纹连接有两个夹板（203），且每个夹板（203）均与挂接柱（204）滑动连接，每个夹板（203）底端面均设有与导向滑槽滑动连接的导向滑块，夹持螺杆（202）外部一端固定有限位花齿轮（205）。4.如权利要求2所述一种用于对建筑钢结构装配的钢梁吊装找平装置，其特征在于：所述升降调节部（4）包括固定板（401）、调节电机（402）、升降板（403）、调节螺杆（404）、吊绳（405）和驱动螺母（406），所述固定板（401）固定在滑动块（102）底端面，且固定板（401）上端面设有四个滑筒；所述调节电机（402）安装在固定板（401）上端面，且调节电机（402）上的转轴固定连接有蜗杆，升降板（403）上端面设有贯穿固定板（401）的四根导杆，且四根导杆与四个滑筒滑动相连接，升降板（403）上端面固定有调节螺杆（404），且调节螺杆（404）上端贯穿固定板（401），升降板（403）底端面固定有吊绳（405）；所述调节螺杆（404）外部通过螺纹连接有驱动螺母（406），且驱动螺母（406）转动在固定板（401）上端面，驱动螺母（406）外部固定有与蜗杆啮合的蜗轮。5.如权利要求2所述一种用于对建筑钢结构装配的钢梁吊装找平装置，其特征在于：所述找平部（5）包括固定板件（501）、弹力带（502）、安装筒（503）、吸盘（504）、连通管（505）、负压管
