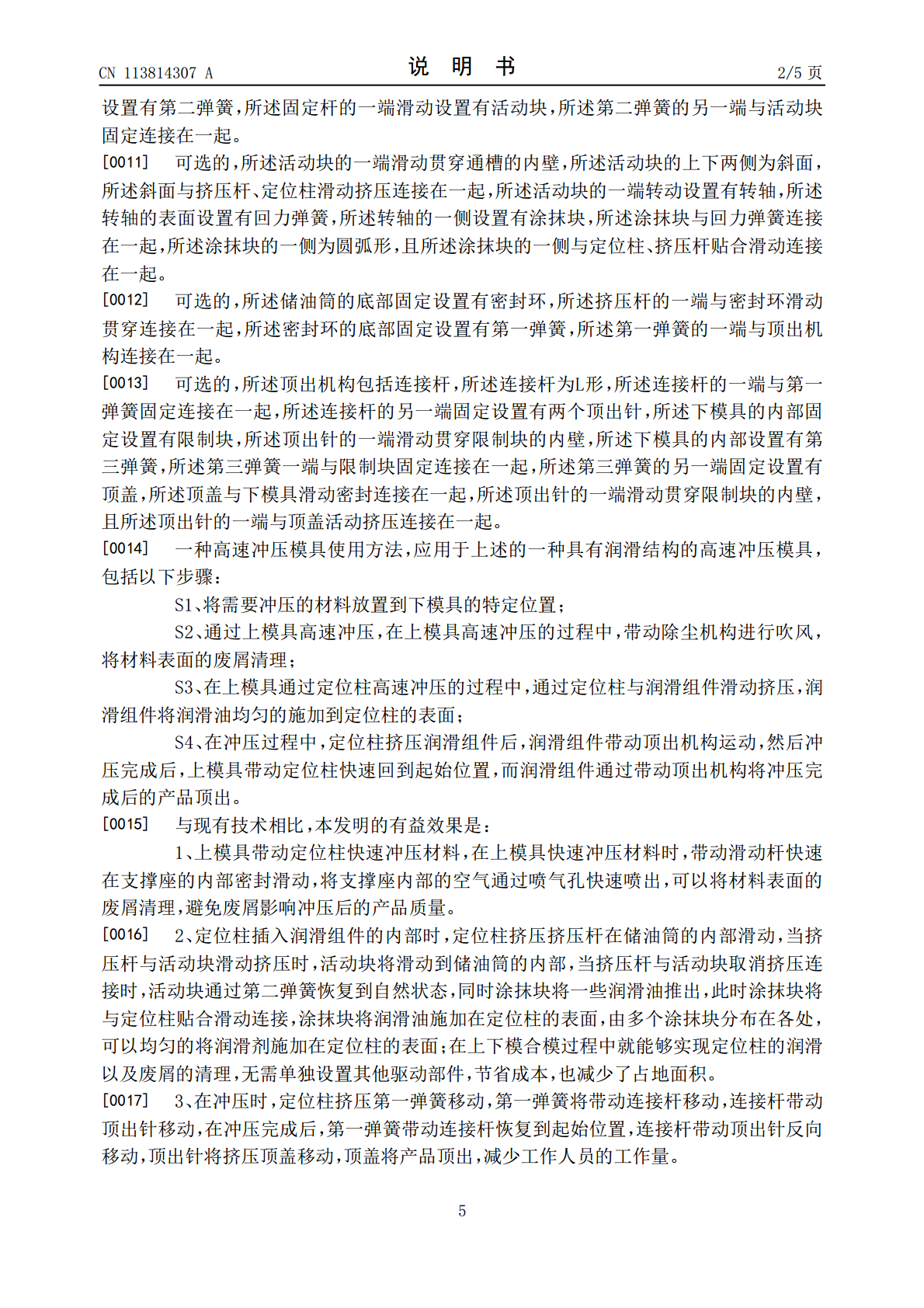

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113814307A(43)申请公布日2021.12.21(21)申请号202111278579.4(22)申请日2021.10.30(71)申请人侯守山地址310000浙江省杭州市西湖区文一西路558号(72)发明人侯守山(51)Int.Cl.B21D22/02(2006.01)B21D37/12(2006.01)B21D37/18(2006.01)B21D45/02(2006.01)B08B5/02(2006.01)权利要求书2页说明书5页附图9页(54)发明名称一种具有润滑结构的高速冲压模具及其使用方法(57)摘要本发明公开了一种具有润滑结构的高速冲压模具及其使用方法，包括上模具、下模具，所述上模具的底部设置有插入下模具内部的定位柱，所述下模具的两侧设置有通过模具下压清理冲压材料的除尘机构，所述下模具的内部设置有多个定位柱挤压添加润滑油的润滑组件，本发明的目的在于提供一种具有润滑结构的高速冲压模具及其使用方法，使其能够自动施加润滑油，同时自动清理材料表面的废屑，避免冲压后产品坑坑洼洼，影响产品质量，另外在冲压完成后，能够自动将产品顶出，减少工作人员的工作量。CN113814307ACN113814307A权利要求书1/2页1.一种具有润滑结构的高速冲压模具，包括上模具（1）、下模具（2），其特征在于，所述上模具（1）的底部设置有插入下模具（2）内部的定位柱（3），所述下模具（2）的两侧设置有通过模具（1）下压清理冲压材料的除尘机构（4），所述下模具（2）的内部设置有多个定位柱（3）挤压添加润滑油的润滑组件（5）。2.根据权利要求1所述的一种具有润滑结构的高速冲压模具，其特征在于，所述下模具（2）的底部设置有由定位柱（3）驱动的顶出机构（6），所述顶出机构（6）与其中一个润滑组件（5）连接在一起。3.根据权利要求1所述的一种具有润滑结构的高速冲压模具，其特征在于，所述除尘机构（4）包括两个支撑座（42），所述支撑座（42）与下模具（2）固定连接在一起，所述支撑座（42）的内部滑动设置有滑动杆（41），所述支撑座（42）的内部开设有用于滑动杆（41）滑动的滑动槽（44），所述支撑座（42）的一侧开设有两个喷气孔（43），所述滑动杆（41）的截面为U形，所述滑动杆（41）与的一端与上模具（1）固定连接在一起。4.根据权利要求2所述的一种具有润滑结构的高速冲压模具，其特征在于，所述润滑组件（5）包括多个储油筒（51），所述下模具（2）的内部开设有用于存放储油筒（51）的凹槽，所述储油筒（51）与凹槽贴合滑动设置在一起，所述储油筒（51）的顶部设置有密封盖。5.根据权利要求4所述的一种具有润滑结构的高速冲压模具，其特征在于，所述储油筒（51）的内部开设有通槽，所述储油筒（51）的内部滑动设置有挤压杆（52），所述挤压杆（52）的横截面为T字形，所述挤压杆（52）的一端与通槽贴合滑动在一起，且所述挤压杆（52）的一端与定位柱（3）挤压活动连接在一起。6.根据权利要求5所述的一种具有润滑结构的高速冲压模具，其特征在于，所述储油筒（51）的内部固定设置有多个固定杆（58），多个所述固定杆（58）以储油筒（51）的中心线为轴均匀分布在储油筒（51）的内部，且均匀设置在不同水平面，所述固定杆（58）的表面固定设置有第二弹簧（55），所述固定杆（58）的一端滑动设置有活动块（54），所述第二弹簧（55）的另一端与活动块（54）固定连接在一起。7.根据权利要求6所述的一种具有润滑结构的高速冲压模具，其特征在于，所述活动块（54）的一端滑动贯穿通槽的内壁，所述活动块（54）的上下两侧为斜面，所述斜面与挤压杆（52）、定位柱（3）滑动挤压连接在一起，所述活动块（54）的一端转动设置有转轴（57），所述转轴（57）的表面设置有回力弹簧，所述转轴（57）的一侧设置有涂抹块（56），所述涂抹块（56）与回力弹簧连接在一起，所述涂抹块（56）的一侧为圆弧形，且所述涂抹块（56）的一侧与定位柱（3）、挤压杆（52）贴合滑动连接在一起。8.根据权利要求5所述的一种具有润滑结构的高速冲压模具，其特征在于，所述储油筒（51）的底部固定设置有密封环，所述挤压杆（52）的一端与密封环滑动贯穿连接在一起，所述密封环的底部固定设置有第一弹簧（53），所述第一弹簧（53）的一端与顶出机构（6）连接在一起。9.根据权利要求8所述的一种具有润滑结构的高速冲压模具，其特征在于，所述顶出机构（6）包括连接杆（61），所述连接杆（61）为L形，所述连接杆（61）的一端与第一弹簧（53）固定连接在一起，所述连接杆（61）的另一端固定设置有两个顶出针（63），所述下模具（2）的内部固定设置有限制块（62），所述
