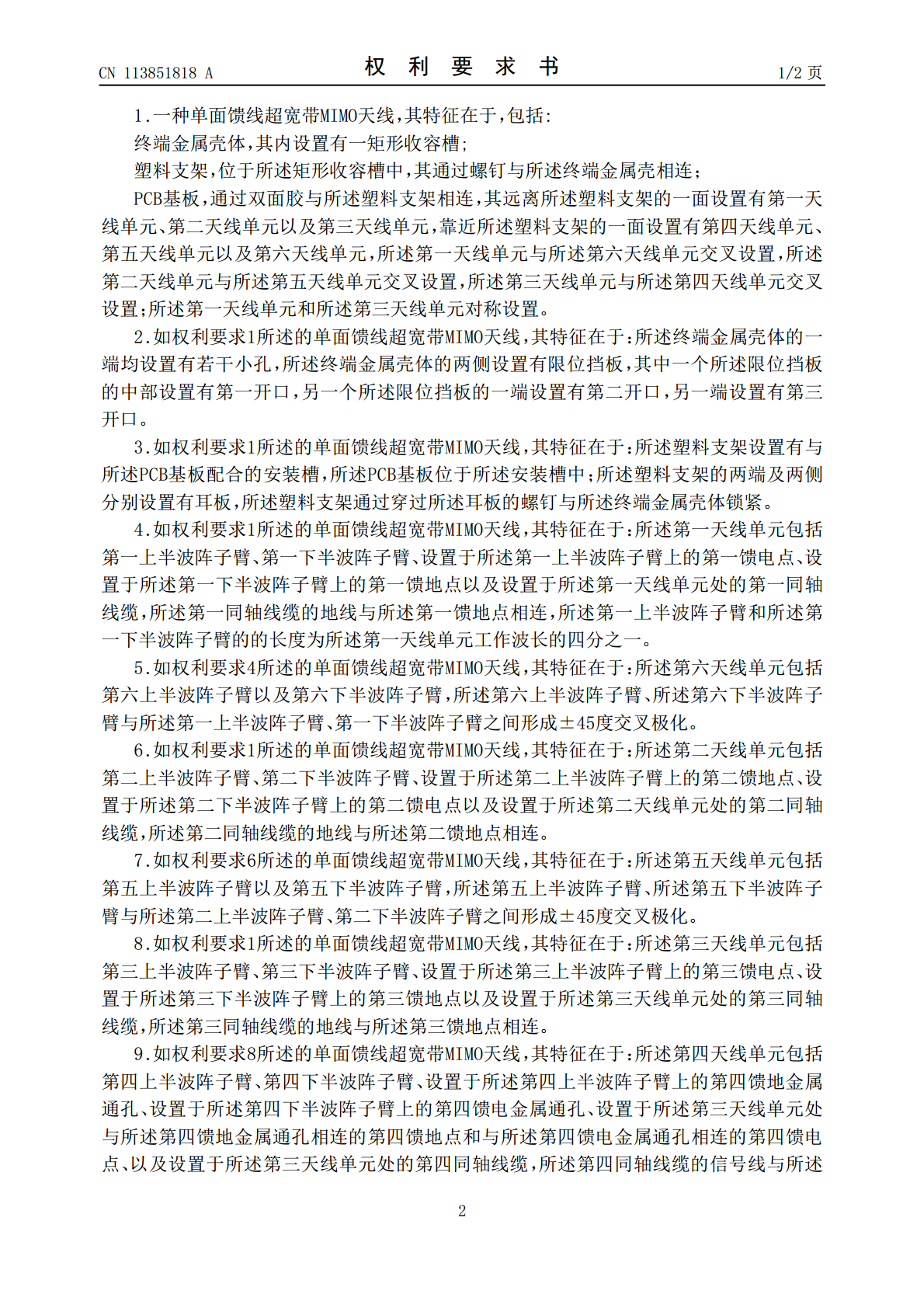

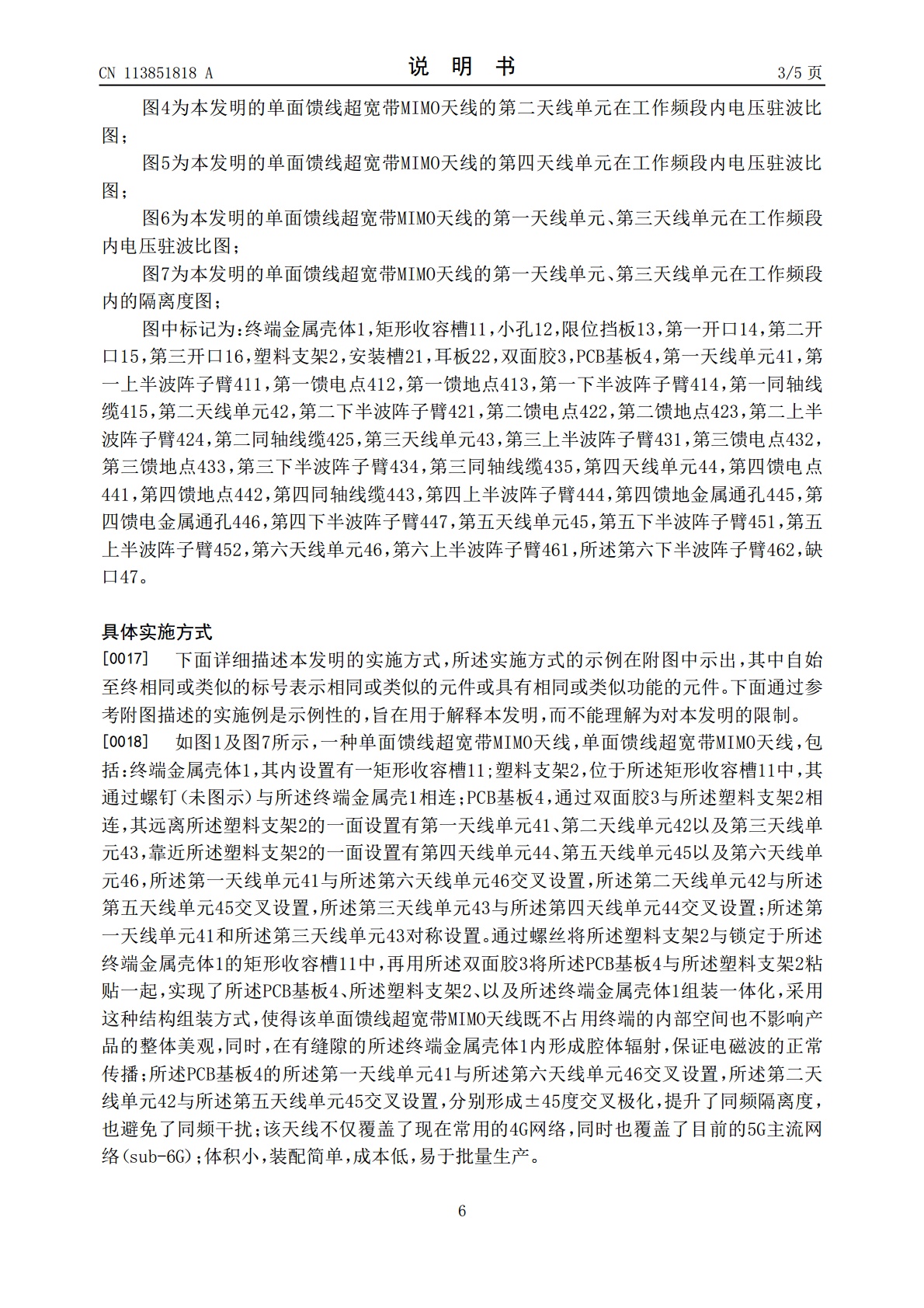

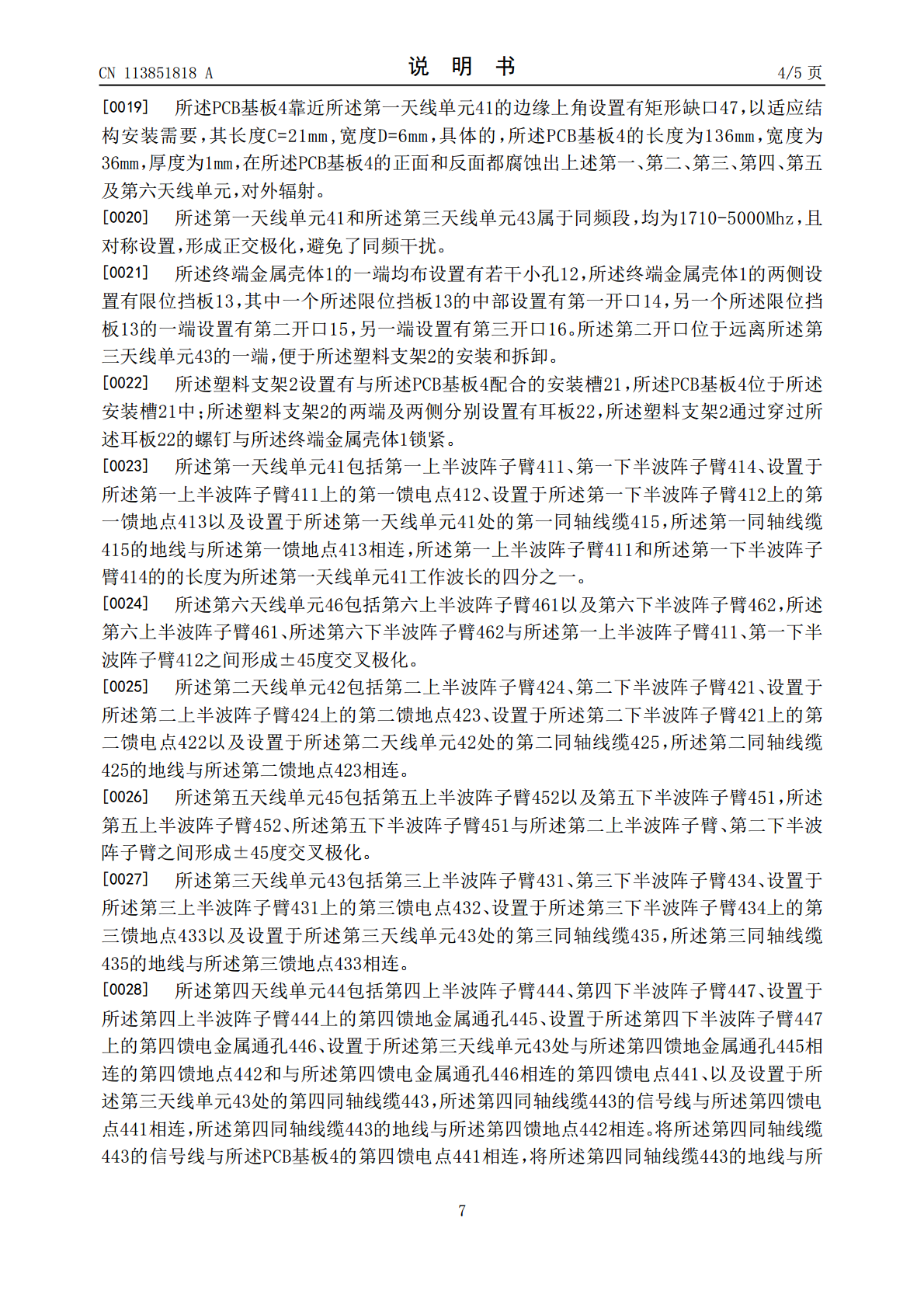

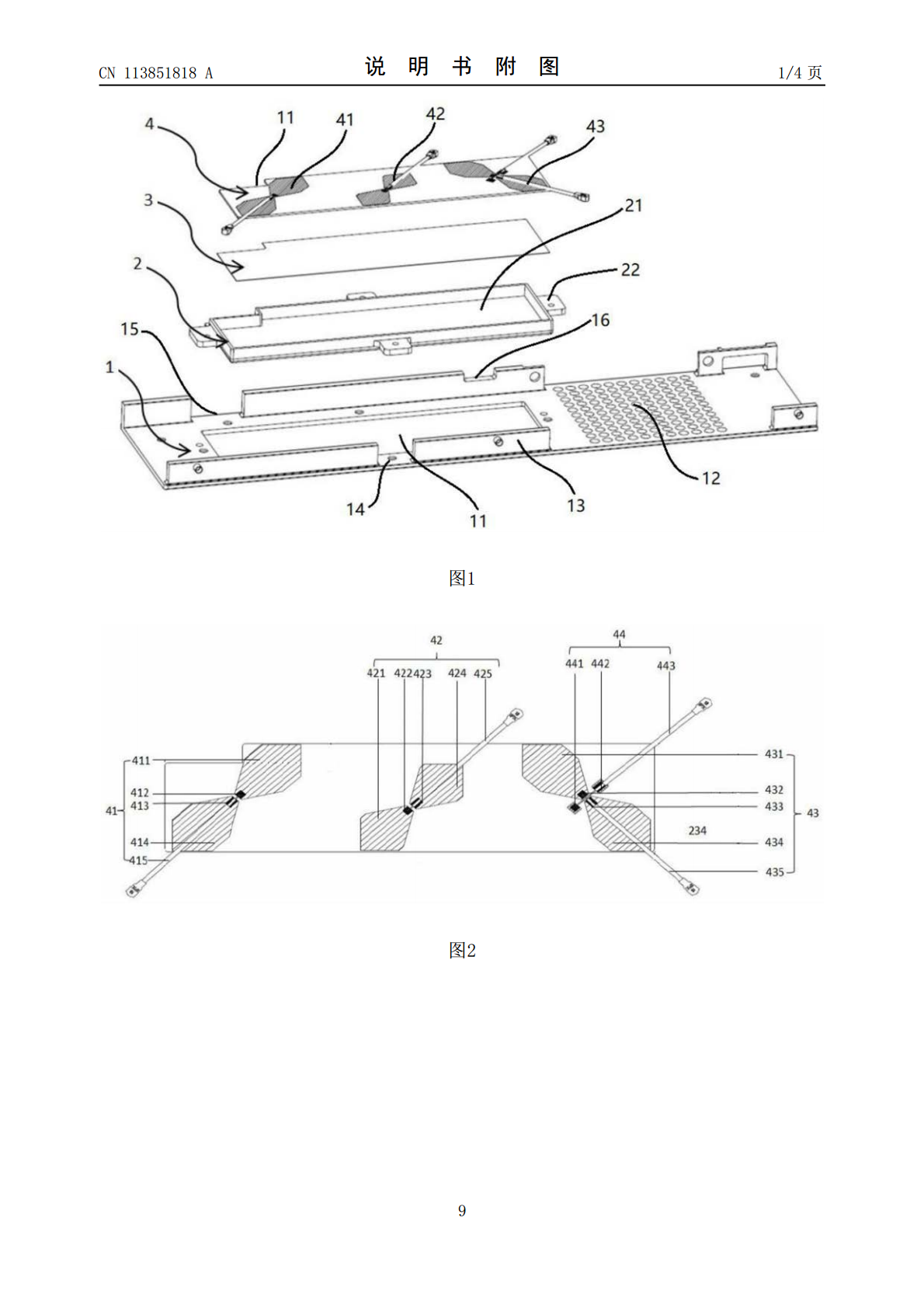

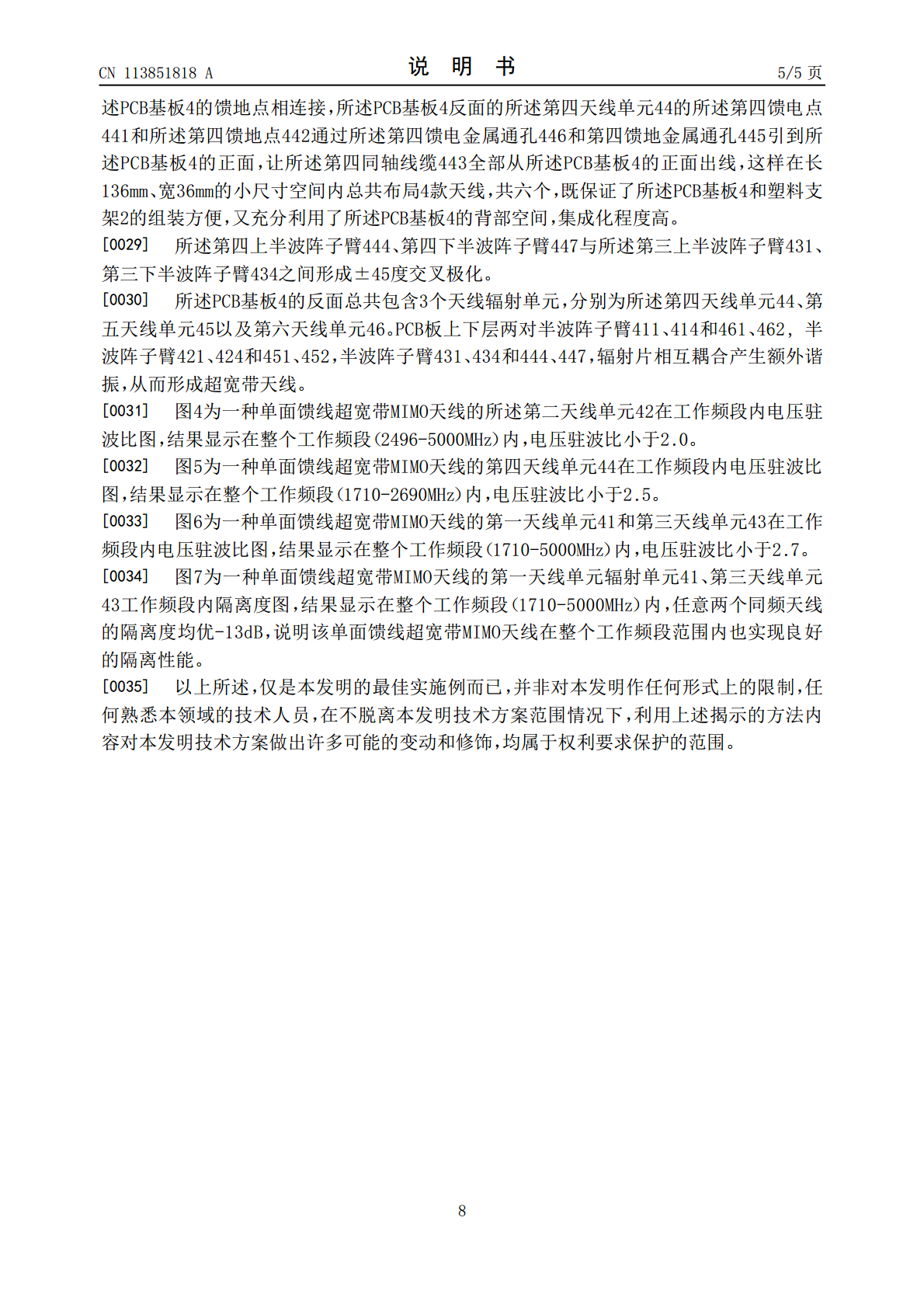

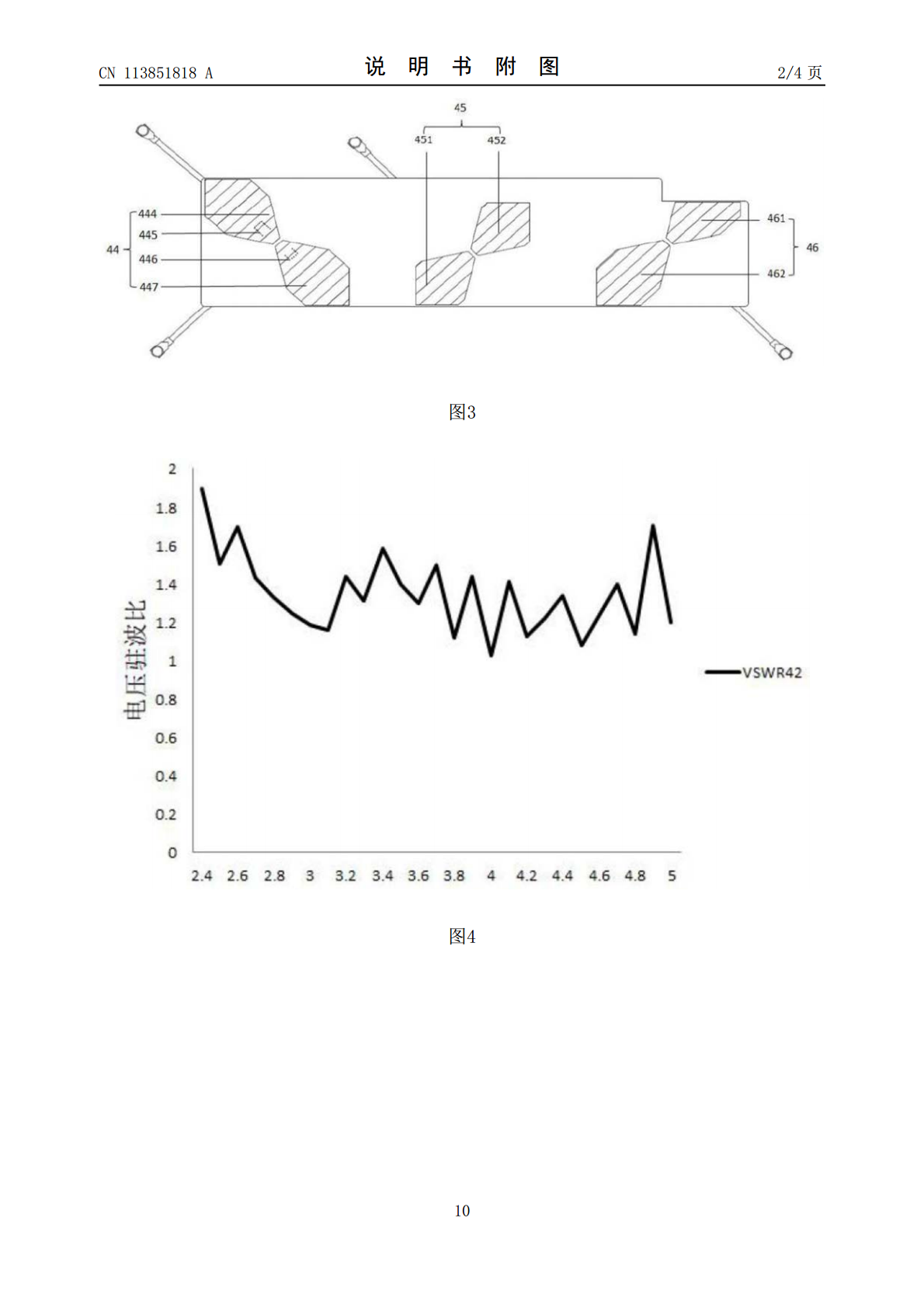

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113851818A(43)申请公布日2021.12.28(21)申请号202010599224.4(22)申请日2020.06.28(71)申请人江苏嘉华通讯科技有限公司地址215100江苏省苏州市相城经济技术开发区漕湖街道方桥路568号(72)发明人谢骥张宏图姚华山(51)Int.Cl.H01Q1/24(2006.01)H01Q1/38(2006.01)H01Q1/50(2006.01)H01Q1/52(2006.01)H01Q5/10(2015.01)H01Q5/307(2015.01)权利要求书2页说明书5页附图4页(54)发明名称一种单面馈线超宽带MIMO天线(57)摘要本发明提供一种单面馈线超宽带MIMO天线，包括终端金属壳体，其内设置有一矩形收容槽;塑料支架，位于所述矩形收容槽中，其通过螺钉与所述终端金属壳相连；PCB基板，通过双面胶与所述塑料支架相连，其远离所述塑料支架的一面设置有第一天线单元、第二天线单元以及第三天线单元，靠近所述塑料支架的一面设置有第四天线单元、第五天线单元以及第六天线单元，所述第一天线单元与所述第六天线单元交叉设置，所述第二天线单元与所述第五天线单元交叉设置，所述第三天线单元与所述第四天线单元交叉设置。该天线不仅覆盖了现在常用的4G网络，同时也覆盖了目前的5G主流网络（sub‑6G）；体积小，装配简单，成本低，易于批量生产。CN113851818ACN113851818A权利要求书1/2页1.一种单面馈线超宽带MIMO天线，其特征在于，包括:终端金属壳体，其内设置有一矩形收容槽;塑料支架，位于所述矩形收容槽中，其通过螺钉与所述终端金属壳相连；PCB基板，通过双面胶与所述塑料支架相连，其远离所述塑料支架的一面设置有第一天线单元、第二天线单元以及第三天线单元，靠近所述塑料支架的一面设置有第四天线单元、第五天线单元以及第六天线单元，所述第一天线单元与所述第六天线单元交叉设置，所述第二天线单元与所述第五天线单元交叉设置，所述第三天线单元与所述第四天线单元交叉设置；所述第一天线单元和所述第三天线单元对称设置。2.如权利要求1所述的单面馈线超宽带MIMO天线，其特征在于：所述终端金属壳体的一端均设置有若干小孔，所述终端金属壳体的两侧设置有限位挡板，其中一个所述限位挡板的中部设置有第一开口，另一个所述限位挡板的一端设置有第二开口，另一端设置有第三开口。3.如权利要求1所述的单面馈线超宽带MIMO天线，其特征在于：所述塑料支架设置有与所述PCB基板配合的安装槽，所述PCB基板位于所述安装槽中；所述塑料支架的两端及两侧分别设置有耳板，所述塑料支架通过穿过所述耳板的螺钉与所述终端金属壳体锁紧。4.如权利要求1所述的单面馈线超宽带MIMO天线，其特征在于：所述第一天线单元包括第一上半波阵子臂、第一下半波阵子臂、设置于所述第一上半波阵子臂上的第一馈电点、设置于所述第一下半波阵子臂上的第一馈地点以及设置于所述第一天线单元处的第一同轴线缆，所述第一同轴线缆的地线与所述第一馈地点相连，所述第一上半波阵子臂和所述第一下半波阵子臂的的长度为所述第一天线单元工作波长的四分之一。5.如权利要求4所述的单面馈线超宽带MIMO天线，其特征在于：所述第六天线单元包括第六上半波阵子臂以及第六下半波阵子臂，所述第六上半波阵子臂、所述第六下半波阵子臂与所述第一上半波阵子臂、第一下半波阵子臂之间形成±45度交叉极化。6.如权利要求1所述的单面馈线超宽带MIMO天线，其特征在于：所述第二天线单元包括第二上半波阵子臂、第二下半波阵子臂、设置于所述第二上半波阵子臂上的第二馈地点、设置于所述第二下半波阵子臂上的第二馈电点以及设置于所述第二天线单元处的第二同轴线缆，所述第二同轴线缆的地线与所述第二馈地点相连。7.如权利要求6所述的单面馈线超宽带MIMO天线，其特征在于：所述第五天线单元包括第五上半波阵子臂以及第五下半波阵子臂，所述第五上半波阵子臂、所述第五下半波阵子臂与所述第二上半波阵子臂、第二下半波阵子臂之间形成±45度交叉极化。8.如权利要求1所述的单面馈线超宽带MIMO天线，其特征在于：所述第三天线单元包括第三上半波阵子臂、第三下半波阵子臂、设置于所述第三上半波阵子臂上的第三馈电点、设置于所述第三下半波阵子臂上的第三馈地点以及设置于所述第三天线单元处的第三同轴线缆，所述第三同轴线缆的地线与所述第三馈地点相连。9.如权利要求8所述的单面馈线超宽带MIMO天线，其特征在于：所述第四天线单元包括第四上半波阵子臂、第四下半波阵子臂、设置于所述第四上半波阵子臂上的第四馈地金属通孔、设置于所述第四下半波阵子臂上的第四馈电金属通孔、设置于所述第三天线单元处与所述第四馈地金属通孔相连
