物流专用仓储设备.pdf

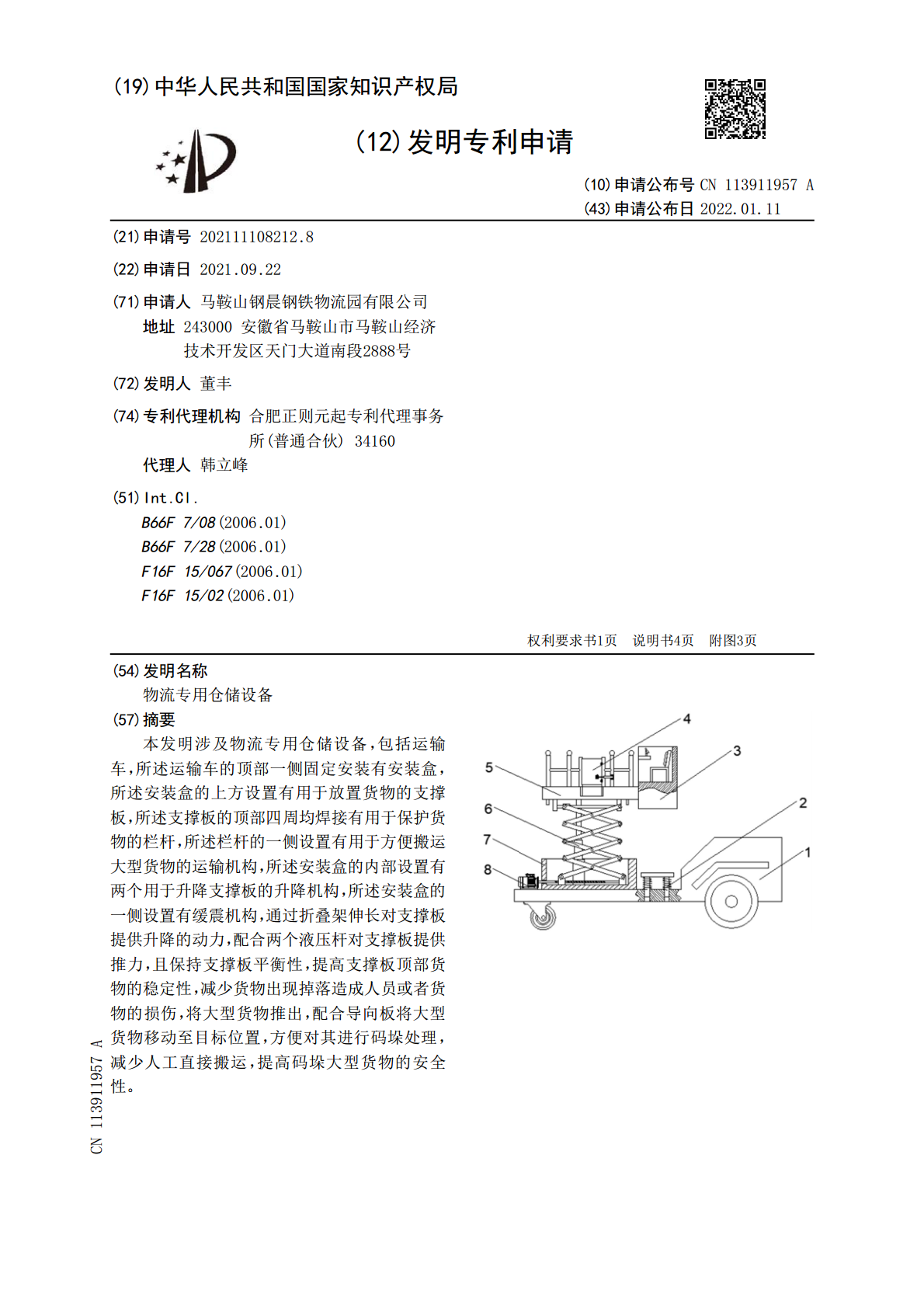

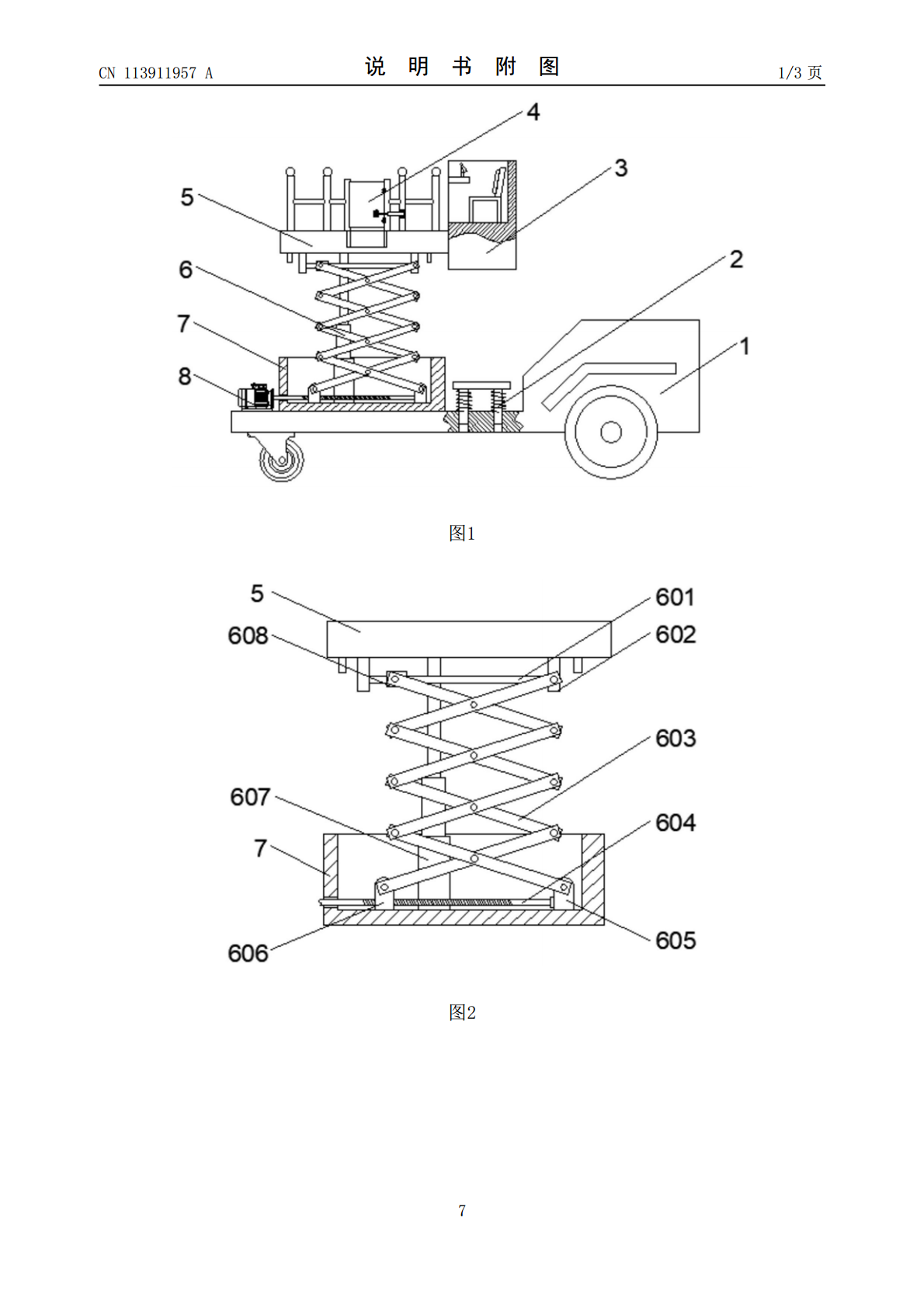

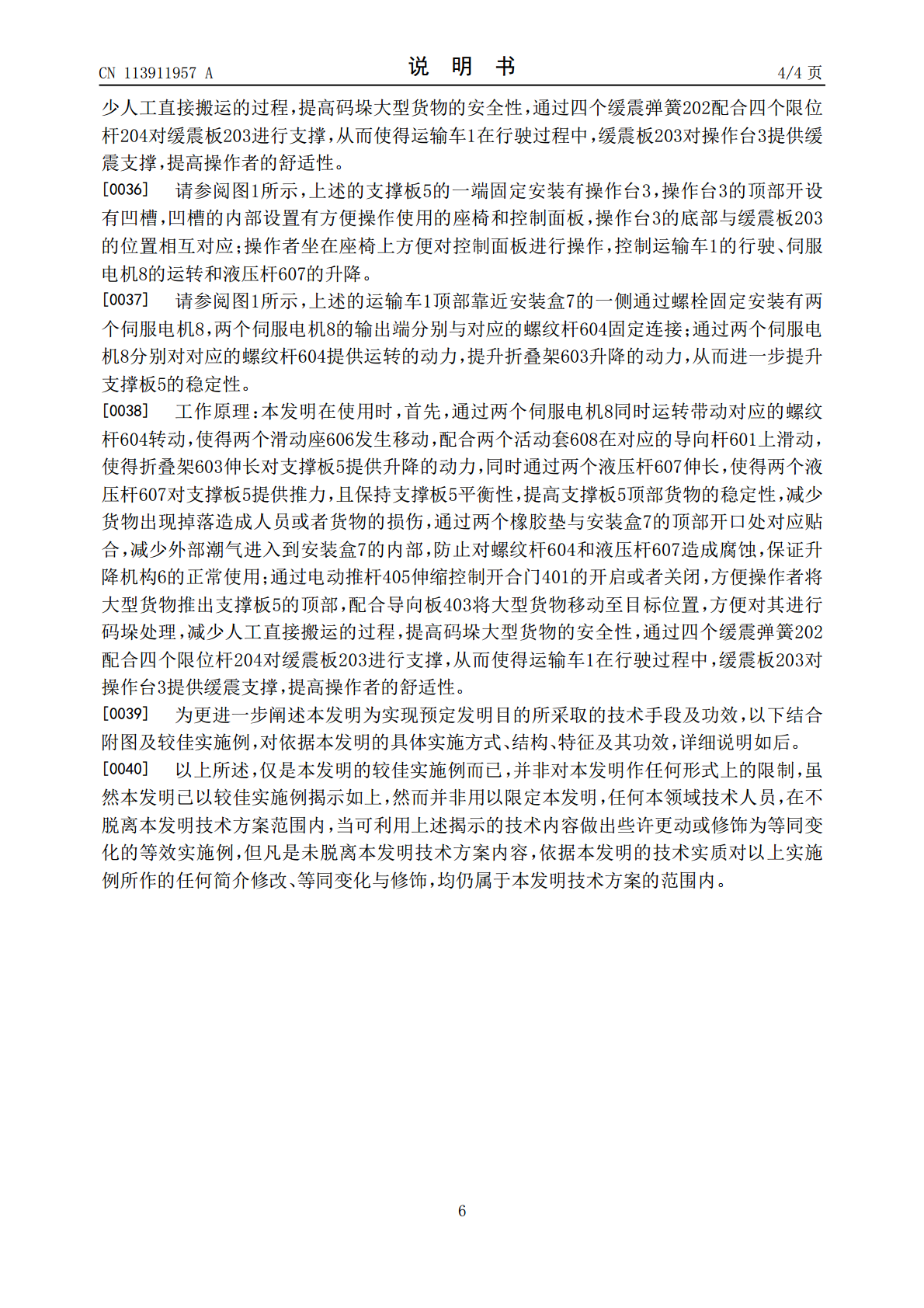

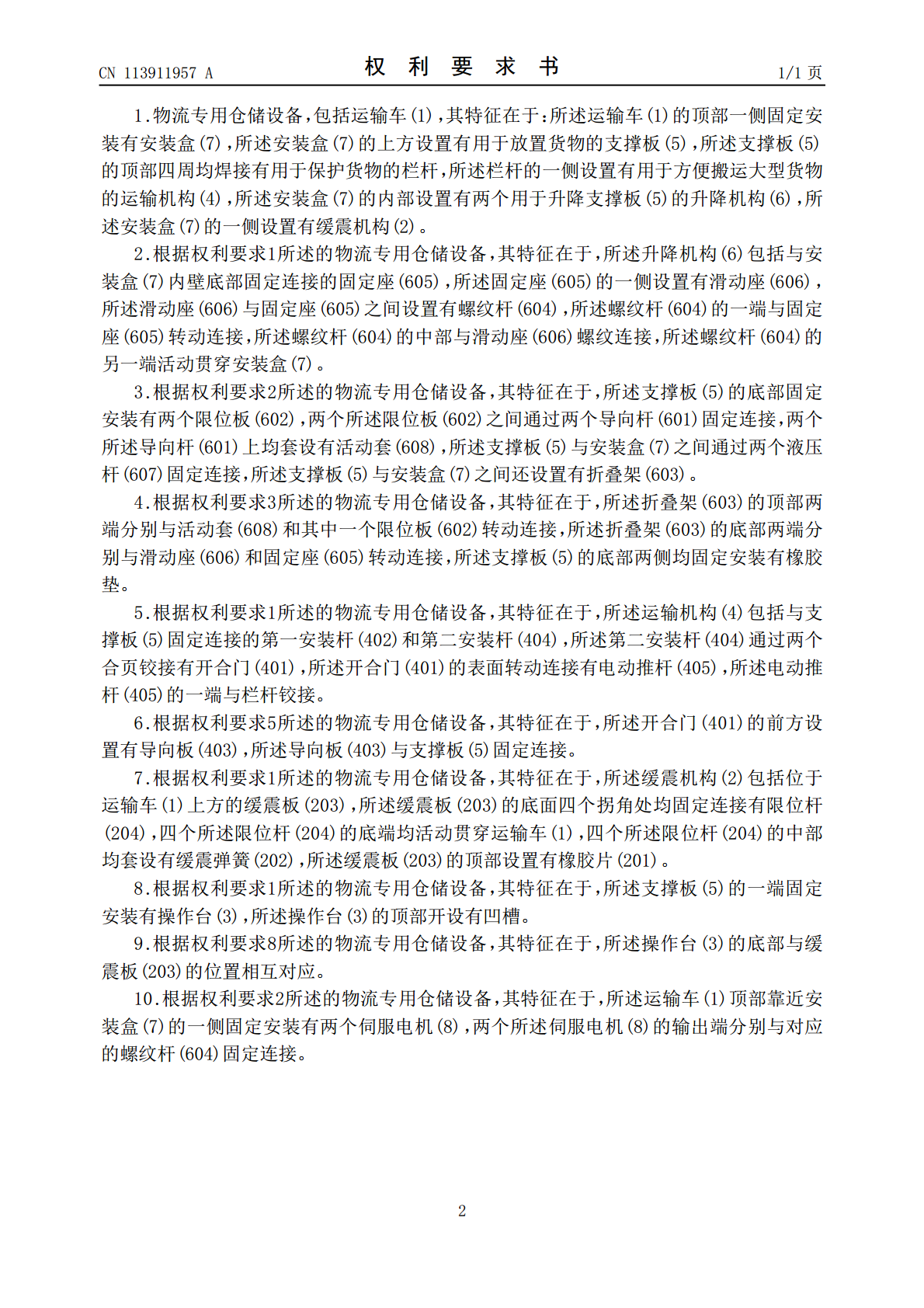

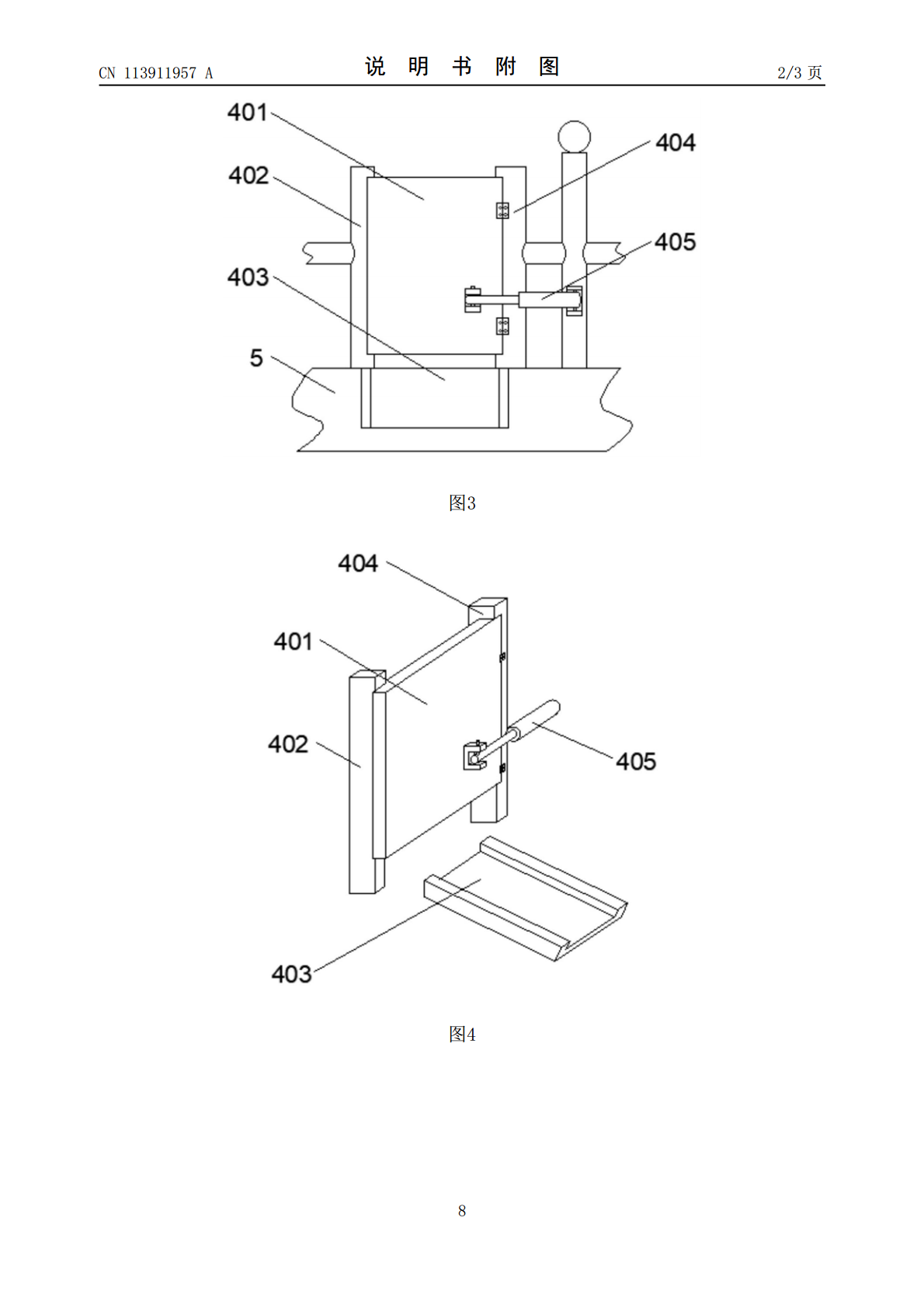

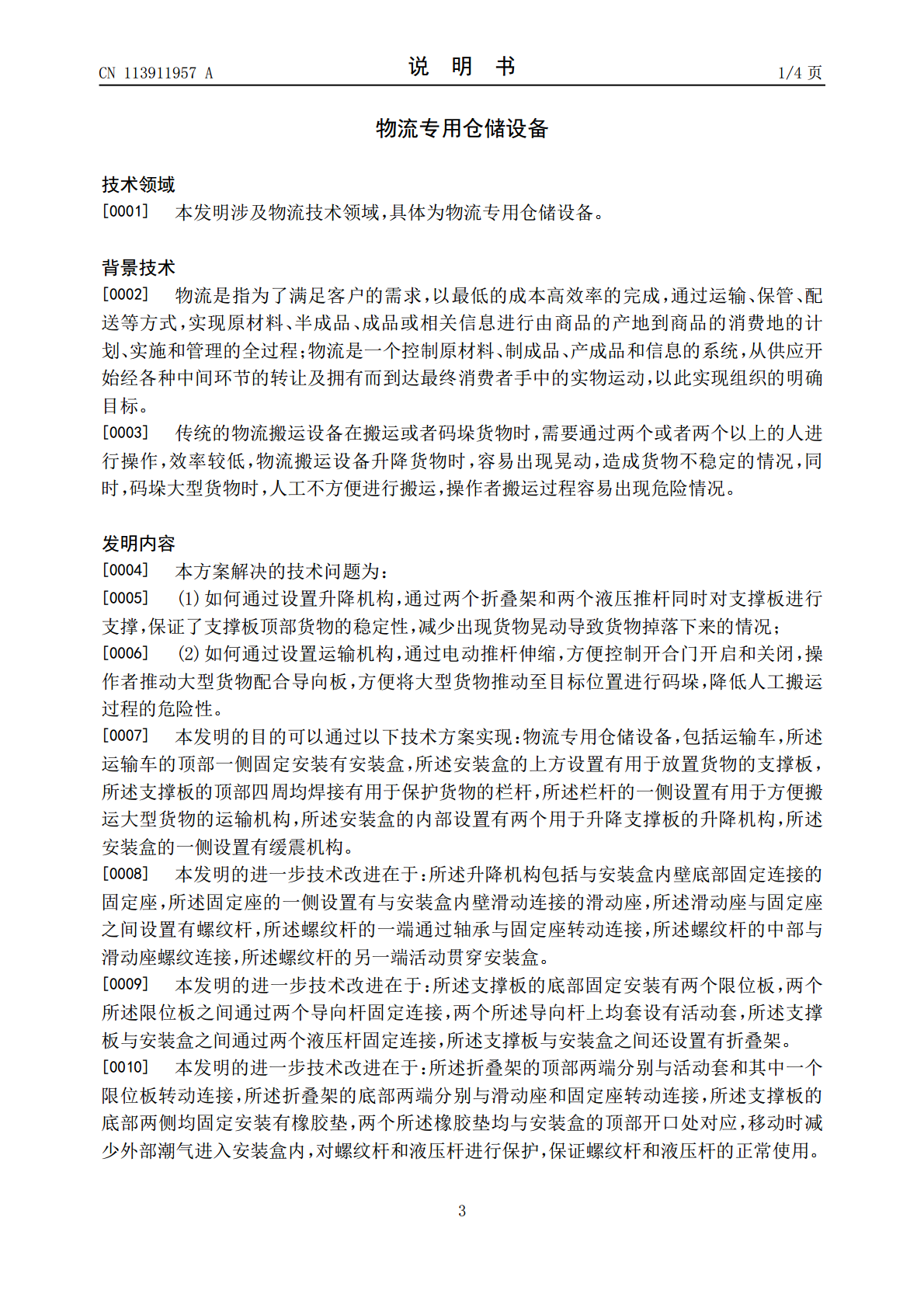

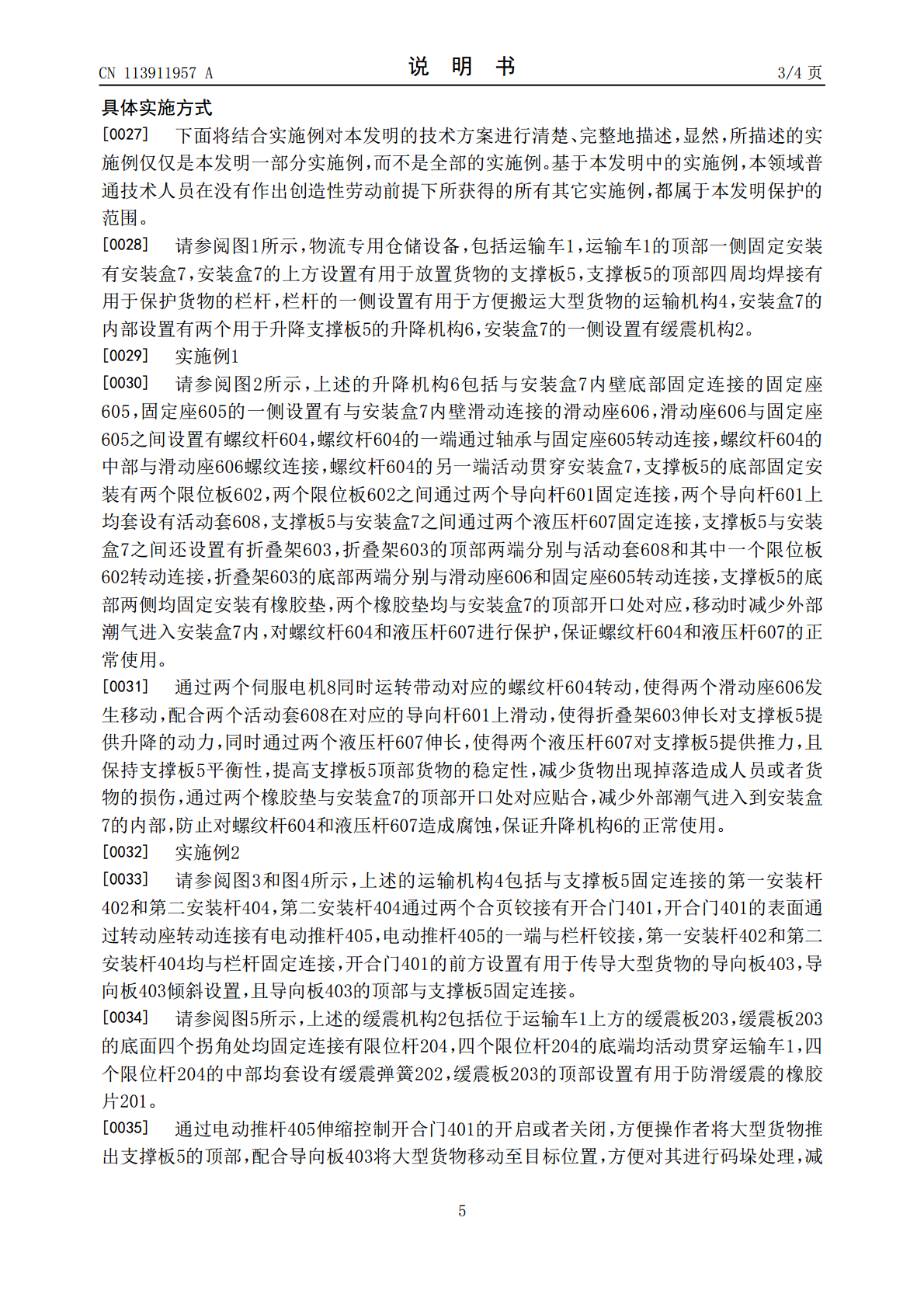

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113911957A(43)申请公布日2022.01.11(21)申请号202111108212.8(22)申请日2021.09.22(71)申请人马鞍山钢晨钢铁物流园有限公司地址243000安徽省马鞍山市马鞍山经济技术开发区天门大道南段2888号(72)发明人董丰(74)专利代理机构合肥正则元起专利代理事务所(普通合伙)34160代理人韩立峰(51)Int.Cl.B66F7/08(2006.01)B66F7/28(2006.01)F16F15/067(2006.01)F16F15/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称物流专用仓储设备(57)摘要本发明涉及物流专用仓储设备，包括运输车，所述运输车的顶部一侧固定安装有安装盒，所述安装盒的上方设置有用于放置货物的支撑板，所述支撑板的顶部四周均焊接有用于保护货物的栏杆，所述栏杆的一侧设置有用于方便搬运大型货物的运输机构，所述安装盒的内部设置有两个用于升降支撑板的升降机构，所述安装盒的一侧设置有缓震机构，通过折叠架伸长对支撑板提供升降的动力，配合两个液压杆对支撑板提供推力，且保持支撑板平衡性，提高支撑板顶部货物的稳定性，减少货物出现掉落造成人员或者货物的损伤，将大型货物推出，配合导向板将大型货物移动至目标位置，方便对其进行码垛处理，减少人工直接搬运，提高码垛大型货物的安全性。CN113911957ACN113911957A权利要求书1/1页1.物流专用仓储设备，包括运输车(1)，其特征在于：所述运输车(1)的顶部一侧固定安装有安装盒(7)，所述安装盒(7)的上方设置有用于放置货物的支撑板(5)，所述支撑板(5)的顶部四周均焊接有用于保护货物的栏杆，所述栏杆的一侧设置有用于方便搬运大型货物的运输机构(4)，所述安装盒(7)的内部设置有两个用于升降支撑板(5)的升降机构(6)，所述安装盒(7)的一侧设置有缓震机构(2)。2.根据权利要求1所述的物流专用仓储设备，其特征在于，所述升降机构(6)包括与安装盒(7)内壁底部固定连接的固定座(605)，所述固定座(605)的一侧设置有滑动座(606)，所述滑动座(606)与固定座(605)之间设置有螺纹杆(604)，所述螺纹杆(604)的一端与固定座(605)转动连接，所述螺纹杆(604)的中部与滑动座(606)螺纹连接，所述螺纹杆(604)的另一端活动贯穿安装盒(7)。3.根据权利要求2所述的物流专用仓储设备，其特征在于，所述支撑板(5)的底部固定安装有两个限位板(602)，两个所述限位板(602)之间通过两个导向杆(601)固定连接，两个所述导向杆(601)上均套设有活动套(608)，所述支撑板(5)与安装盒(7)之间通过两个液压杆(607)固定连接，所述支撑板(5)与安装盒(7)之间还设置有折叠架(603)。4.根据权利要求3所述的物流专用仓储设备，其特征在于，所述折叠架(603)的顶部两端分别与活动套(608)和其中一个限位板(602)转动连接，所述折叠架(603)的底部两端分别与滑动座(606)和固定座(605)转动连接，所述支撑板(5)的底部两侧均固定安装有橡胶垫。5.根据权利要求1所述的物流专用仓储设备，其特征在于，所述运输机构(4)包括与支撑板(5)固定连接的第一安装杆(402)和第二安装杆(404)，所述第二安装杆(404)通过两个合页铰接有开合门(401)，所述开合门(401)的表面转动连接有电动推杆(405)，所述电动推杆(405)的一端与栏杆铰接。6.根据权利要求5所述的物流专用仓储设备，其特征在于，所述开合门(401)的前方设置有导向板(403)，所述导向板(403)与支撑板(5)固定连接。7.根据权利要求1所述的物流专用仓储设备，其特征在于，所述缓震机构(2)包括位于运输车(1)上方的缓震板(203)，所述缓震板(203)的底面四个拐角处均固定连接有限位杆(204)，四个所述限位杆(204)的底端均活动贯穿运输车(1)，四个所述限位杆(204)的中部均套设有缓震弹簧(202)，所述缓震板(203)的顶部设置有橡胶片(201)。8.根据权利要求1所述的物流专用仓储设备，其特征在于，所述支撑板(5)的一端固定安装有操作台(3)，所述操作台(3)的顶部开设有凹槽。9.根据权利要求8所述的物流专用仓储设备，其特征在于，所述操作台(3)的底部与缓震板(203)的位置相互对应。10.根据权利要求2所述的物流专用仓储设备，其特征在于，所述运输车(1)顶部靠近安装盒(7)的一侧固定安装有两个伺服电机(8)，两个所述伺服电机(8)的输出端分别与对应的螺纹杆(604)固定连接。2CN113911957A说明书1/4页物流专用仓储设
