一种UPS电源安全保护箱.pdf

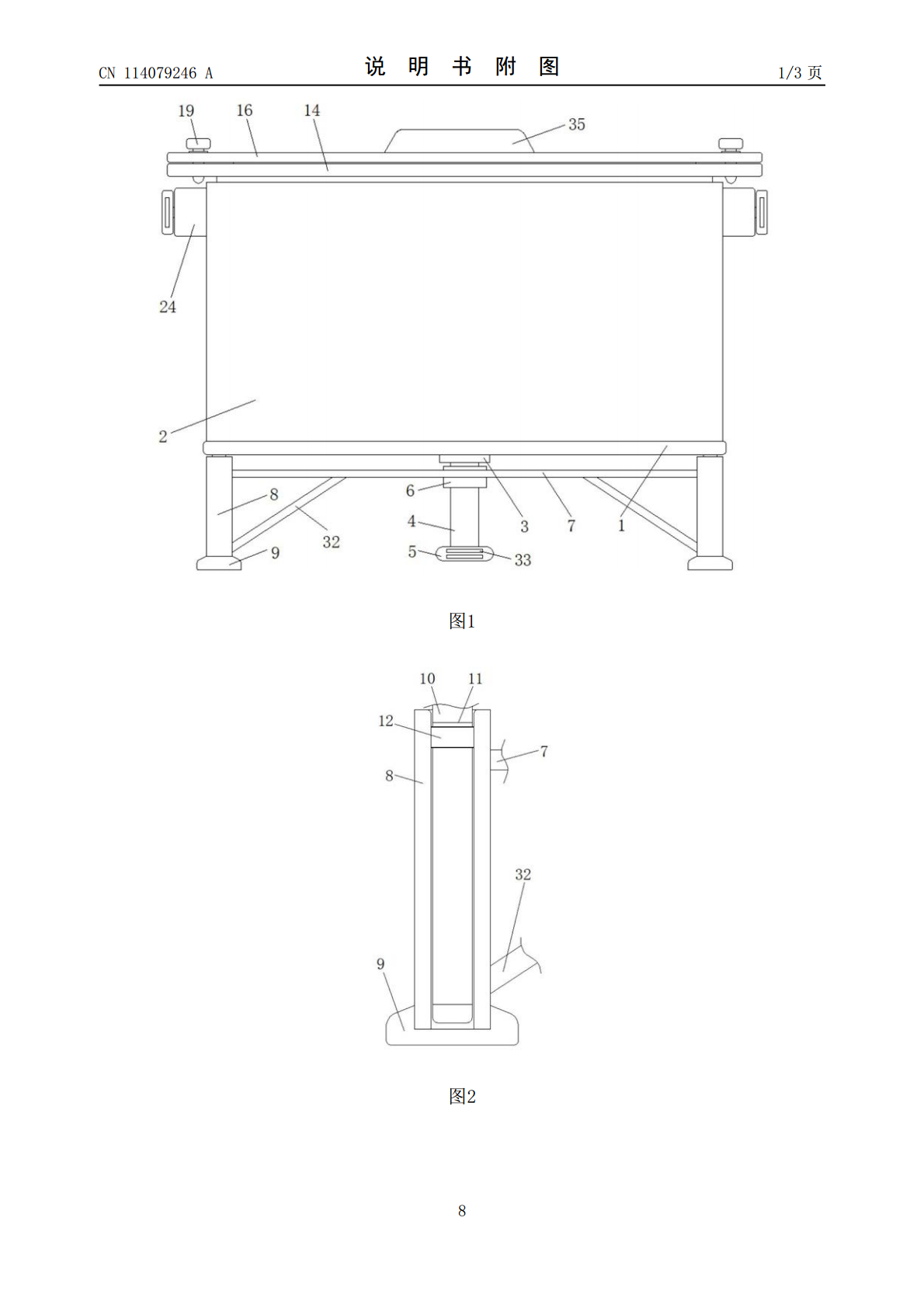

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114079246A(43)申请公布日2022.02.22(21)申请号202010812380.4(22)申请日2020.08.13(71)申请人颢德物联科技（深圳）有限公司地址518000广东省深圳市光明新区公明街道南环大道松白工业区C区1栋2楼209号(72)发明人杨会建唐时金(74)专利代理机构深圳金伟创新专利代理事务所(普通合伙)44628代理人韦永吉(51)Int.Cl.H02B1/50(2006.01)H02B1/46(2006.01)H02B1/48(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种UPS电源安全保护箱(57)摘要本发明公开了一种UPS电源安全保护箱，包括底板，所述底板顶面的边缘固定安装有外箱体，所述底板底面的中部安装有轴承，所述底板底面通过轴承转动连接有螺纹轴，所述螺纹轴的底端固定安装有手持条。通过转动手持条，带动螺纹轴转动，即可带动内螺纹管在支撑腿套的限位作用下于螺纹轴的表面纵向移动，使支撑腿套在支撑腿柱的表面纵向滑动，使限位衬片在通槽内部滑动，从而使支撑腿套通过支撑腿座支撑平面时，即可使整个外箱体的支撑高度得以进行升降调节，达到了便于对保护箱支撑结构进行伸缩调节的效果，实现了便于对整个箱体高度位置进行升降调整的目标，应用过程中很不方便，便于根据使用需求进行调整。CN114079246ACN114079246A权利要求书1/2页1.一种UPS电源安全保护箱，包括底板(1)，其特征在于，所述底板(1)顶面的边缘固定安装有外箱体(2)，所述底板(1)底面的中部安装有轴承(3)，所述底板(1)底面通过轴承(3)转动连接有螺纹轴(4)，所述螺纹轴(4)的底端固定安装有手持条(5)，所述螺纹轴(4)的表面螺纹套接有内螺纹管(6)，所述内螺纹管(6)的表面固定套接有支撑板架(7)，所述支撑板架(7)侧表面的四角均固定安装有支撑腿套(8)，所述支撑腿套(8)的底端固定套接有支撑腿座(9)，所述支撑腿套(8)的内部滑动插接有支撑腿柱(10)，且支撑腿柱(10)的顶端与底板(1)的底面固定连接，所述支撑腿柱(10)的两侧贯穿开设有通槽(11)，所述支撑腿套(8)内壁的顶部固定安装有限位衬片(12)，且限位衬片(12)滑动连接在通槽(11)的内部，所述外箱体(2)的内部滑动插接有内箱体(13)，所述内箱体(13)的顶部固定安装有支撑框架(14)，所述支撑框架(14)的顶面和底面贯穿开设有螺纹通孔(15)，所述支撑框架(14)的顶面搭接有顶盖板(16)，所述顶盖板(16)的板面贯穿安装有轴承(17)，所述顶盖板(16)通过轴承(17)转动连接有螺纹纵轴(18)，所述螺纹纵轴(18)的顶端固定安装有旋钮(19)，所述顶盖板(16)的底面固定安装有衬框架(20)，所述衬框架(20)的底端固定安装有对位框架(21)，且衬框架(20)插接在内箱体(13)和支撑框架(14)的内部。2.根据权利要求1所述的一种UPS电源安全保护箱，其特征在于，所述内箱体(13)的侧表面开设有限位凹孔(22)，所述外箱体(2)侧壁贯穿开设有连通孔(23)，所述外箱体(2)的外表面固定安装有连接盒(24)，所述连接盒(24)的侧壁贯穿开设有滑孔(25)，所述滑孔(25)的内部滑动连接有滑轴(26)，所述滑轴(26)的一端固定安装有滑动片(27)，且滑动片(27)滑动连接在连接盒(24)的内部，所述滑动片(27)远离滑轴(26)的一侧面固定安装有限位轴(28)，且限位轴(28)滑动插接在连通孔(23)的内部，所述滑动片(27)靠近滑轴(26)的一侧面安装有弹簧(29)，且弹簧(29)位于滑轴(26)的外部，所述滑轴(26)远离滑动片(27)的一端固定安装有手持纵板(30)。3.根据权利要求2所述的一种UPS电源安全保护箱，其特征在于，所述手持纵板(30)的正面和背面贯穿开设有防滑通槽(31)，且防滑通槽(31)为纵向设置的条形槽。4.根据权利要求2所述的一种UPS电源安全保护箱，其特征在于，所述连通孔(23)和限位凹孔(22)均为圆形孔，且连通孔(23)和限位凹孔(22)的孔径相等，所述限位轴(28)为圆柱轴状结构。5.根据权利要求1所述的一种UPS电源安全保护箱，其特征在于，所述支撑腿套(8)的表面固定安装有支撑斜筋(32)，且支撑斜筋(32)远离支撑腿套(8)的一端与支撑板架(7)的底面固定连接。6.根据权利要求1所述的一种UPS电源安全保护箱，其特征在于，所述手持条(5)的正面和背面均粘接有防滑触条(33)，且防滑触条(33)采用硅橡胶材质制成。7.根据权利要求1所述的一种UPS电源安全保护箱，其特征在于，所述螺纹纵轴(18)的底端固定安装有对
