一种测量局部放电的装置.pdf

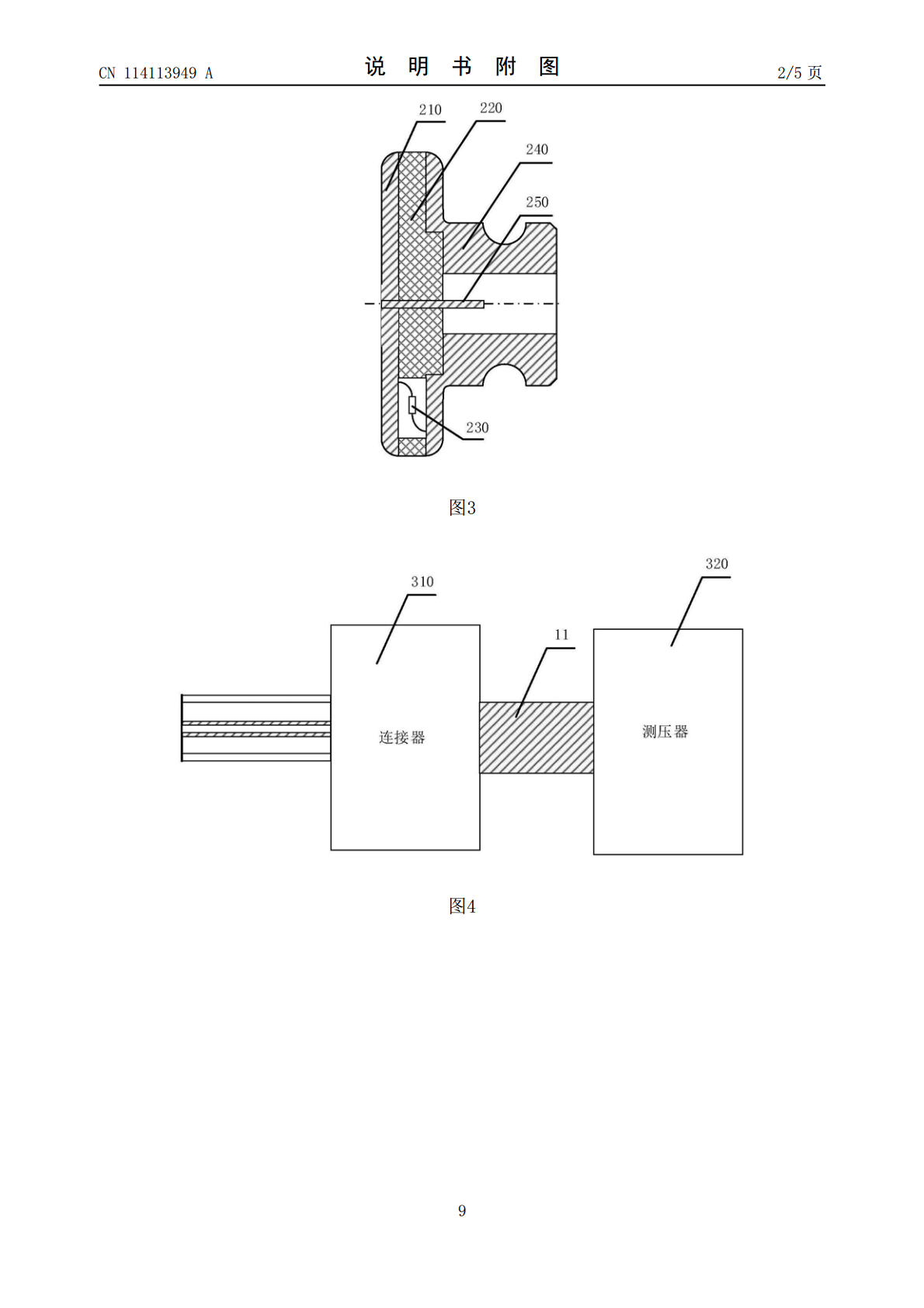

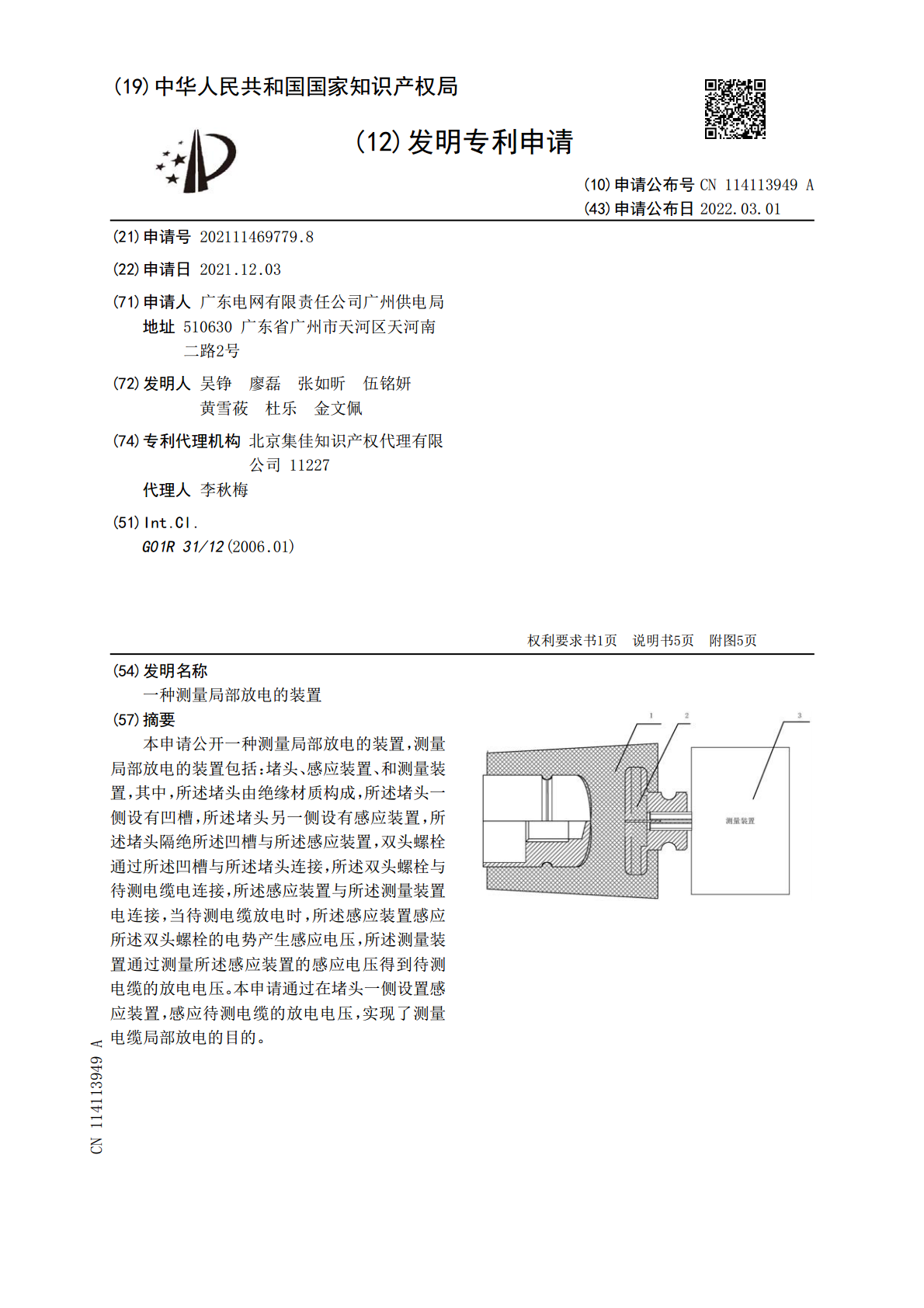

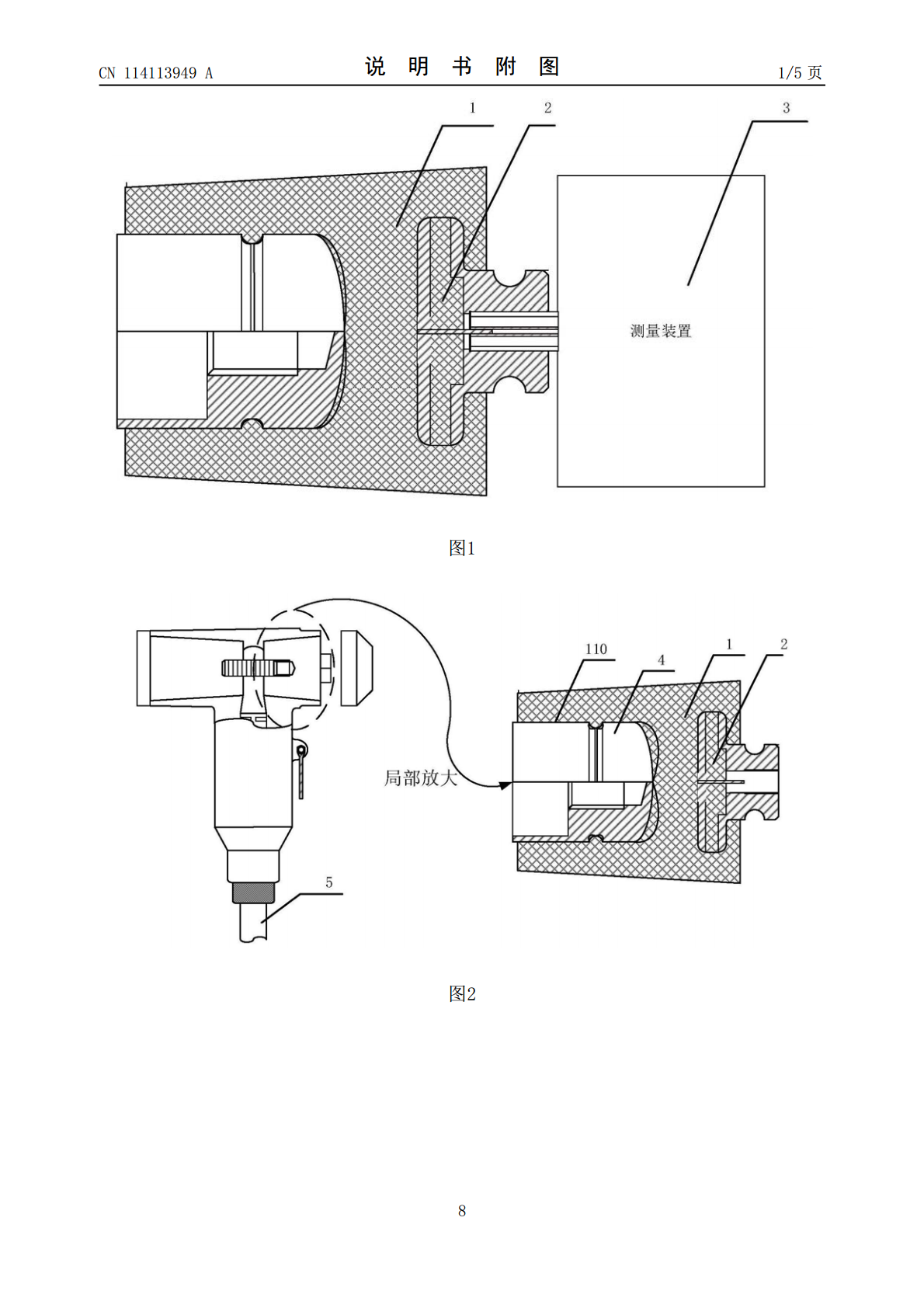

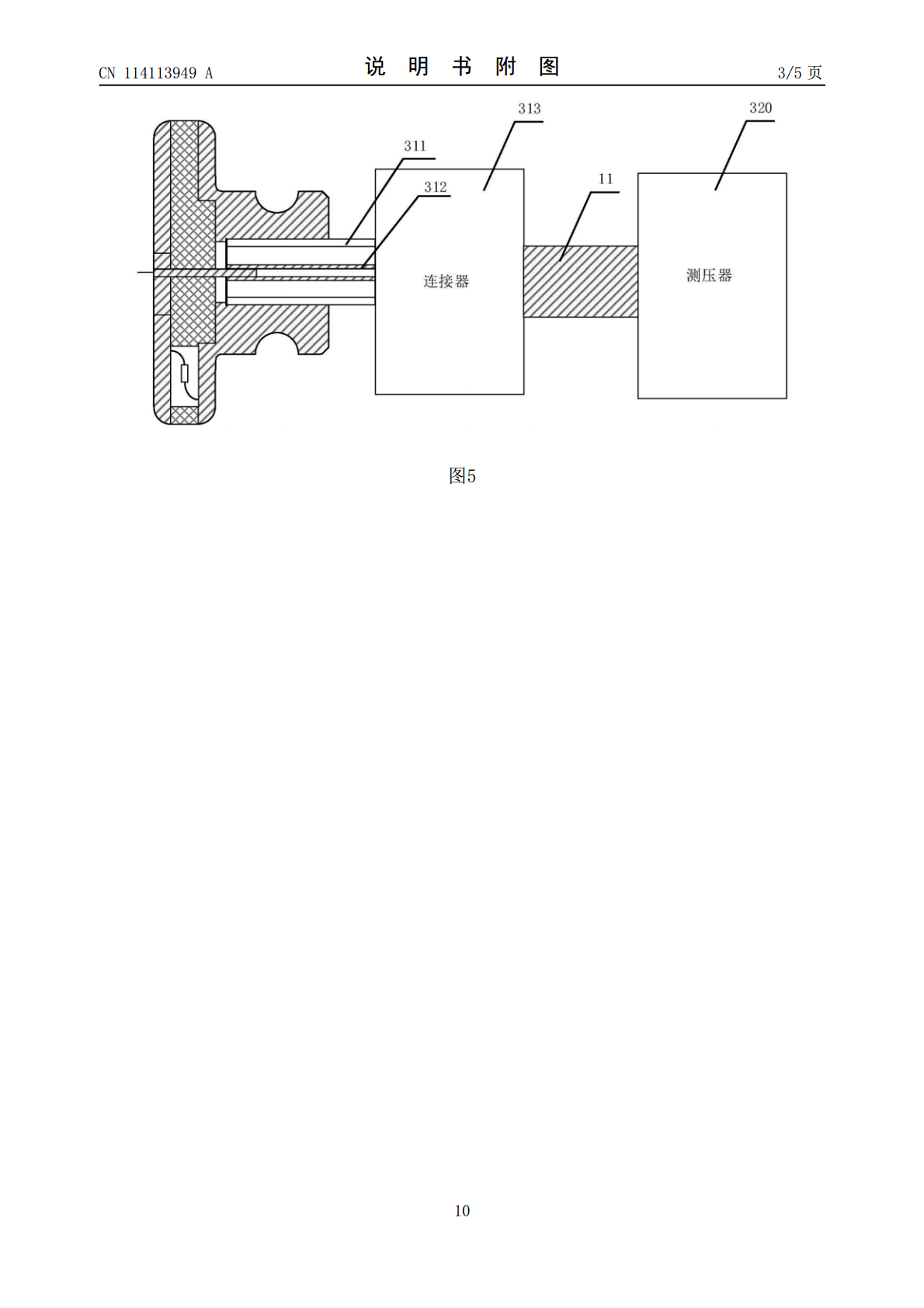

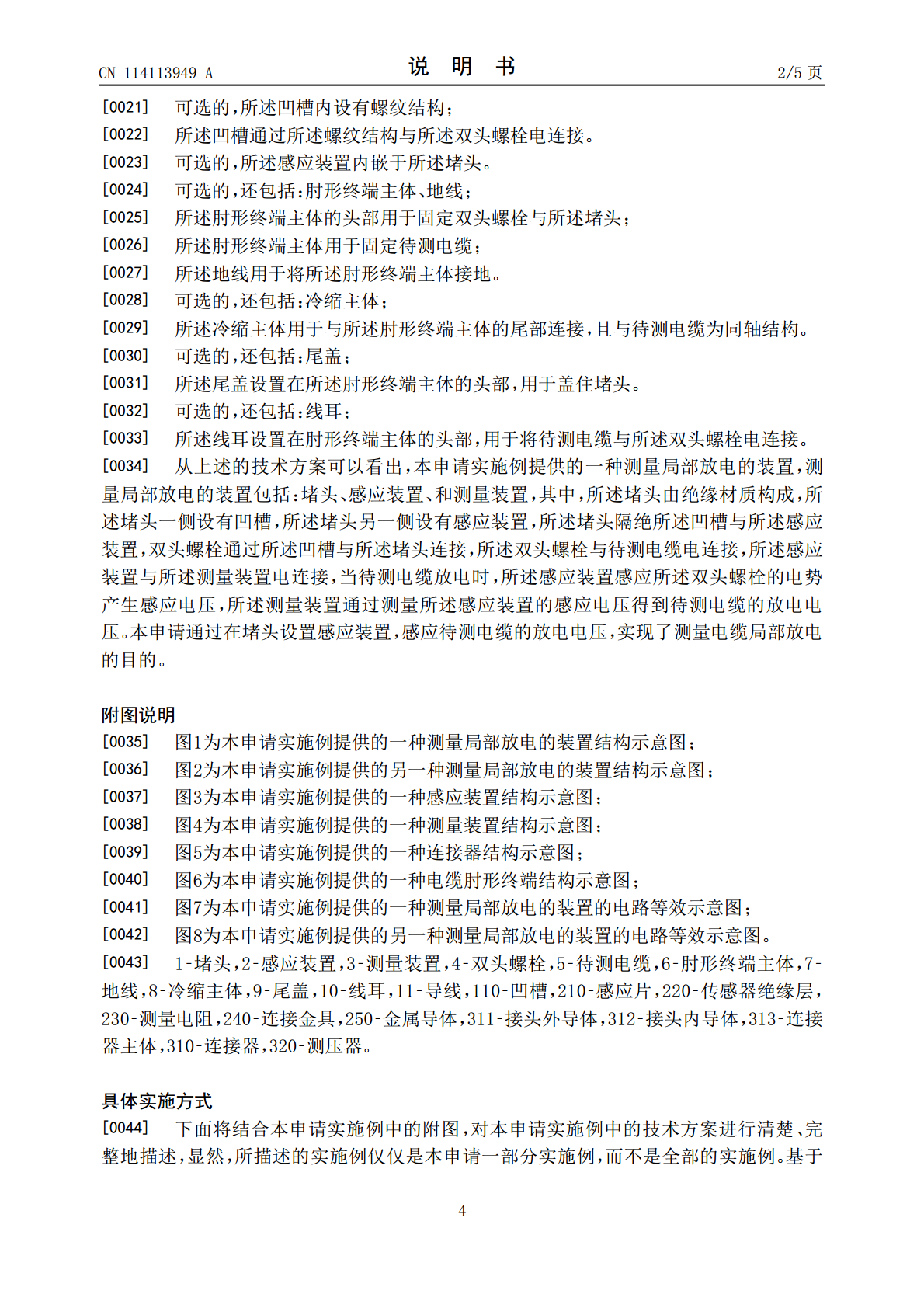

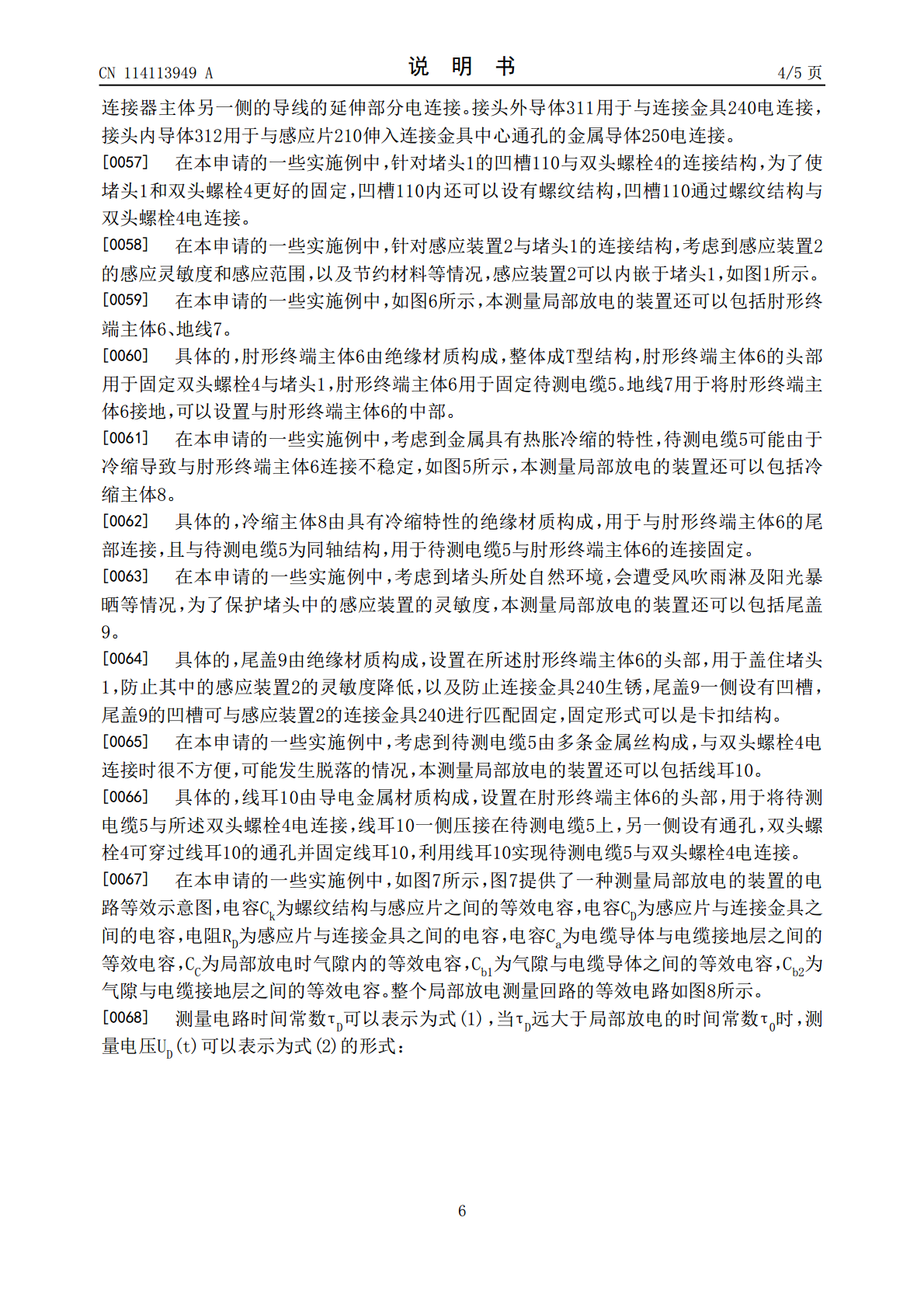

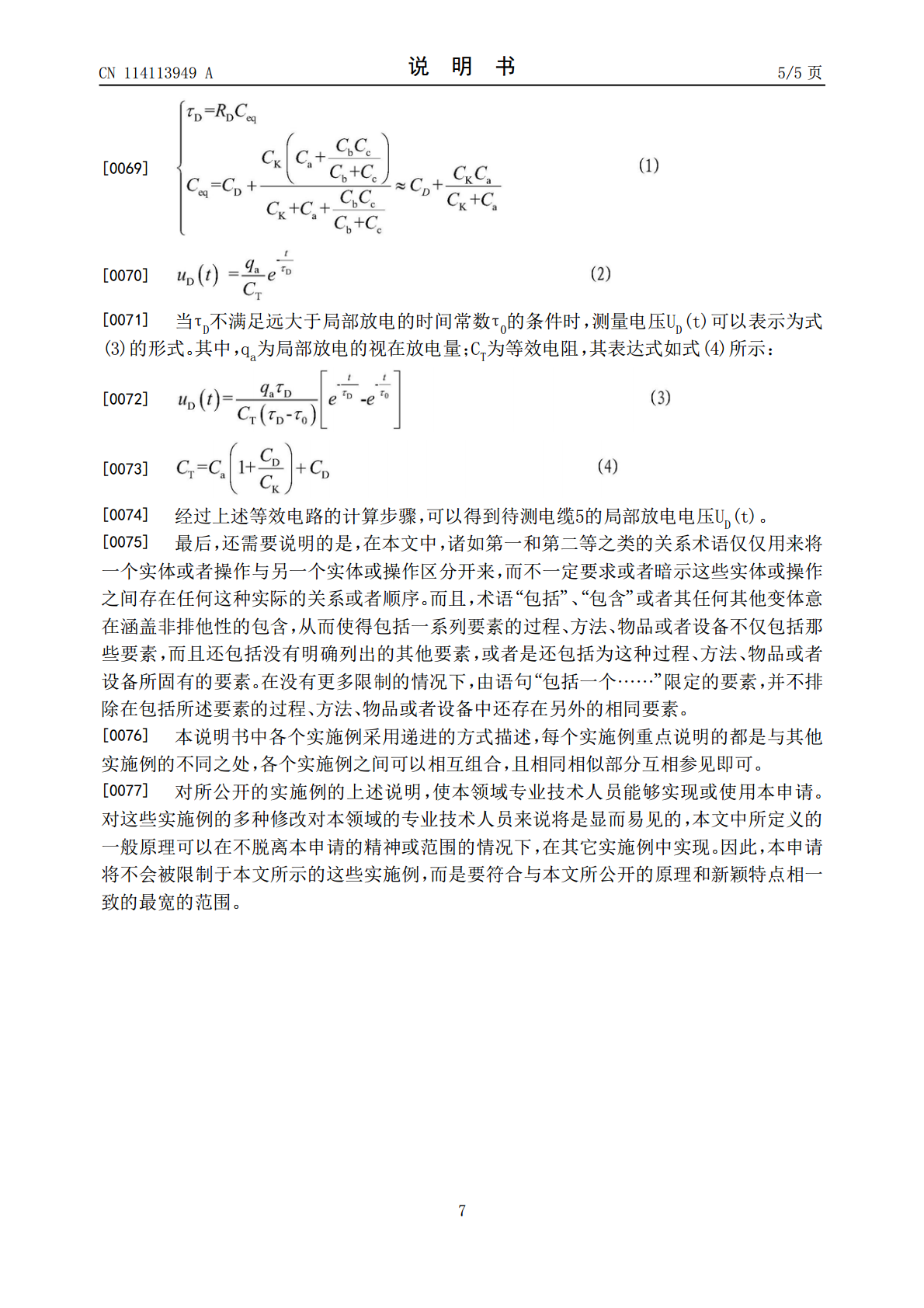

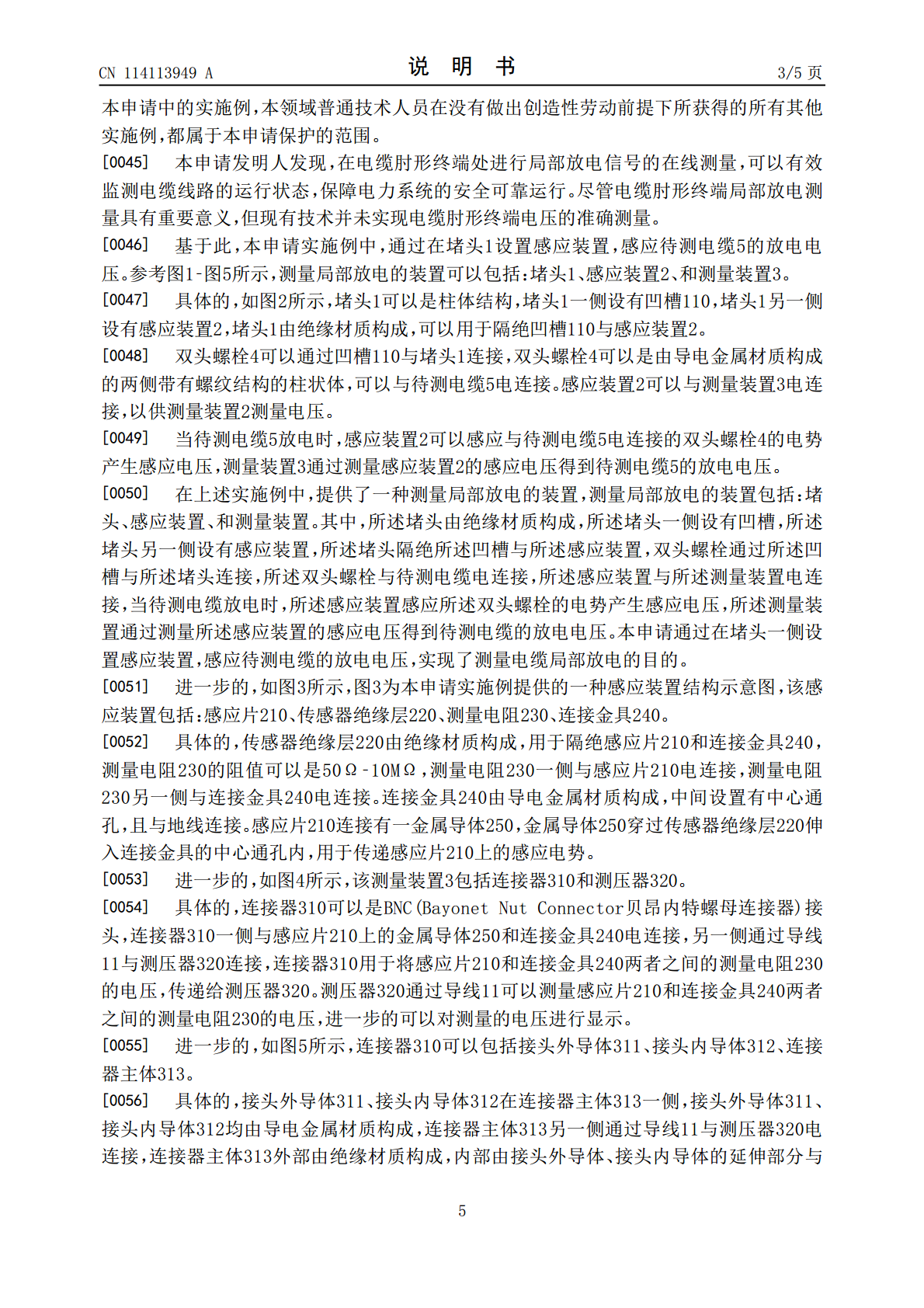

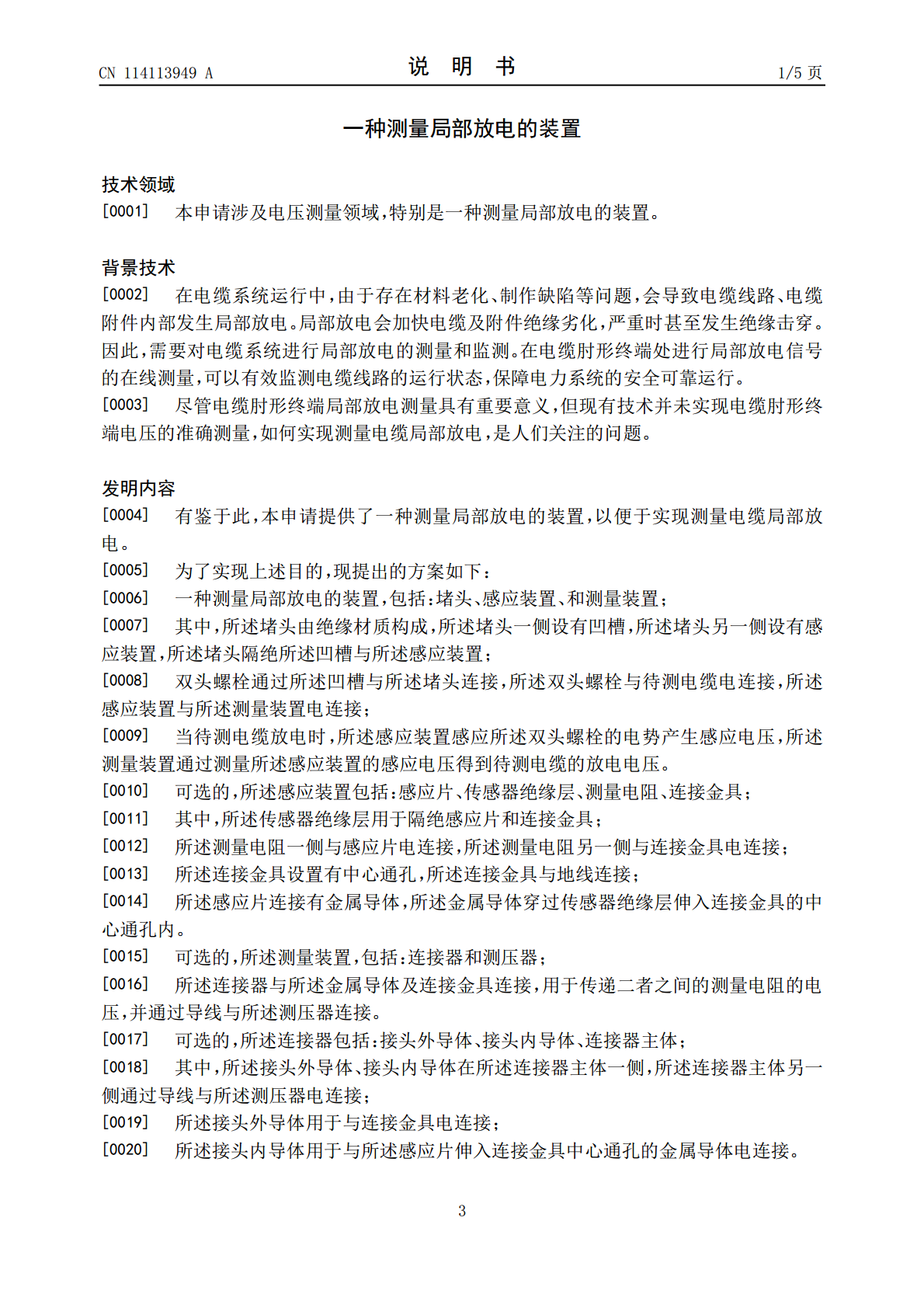

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114113949A(43)申请公布日2022.03.01(21)申请号202111469779.8(22)申请日2021.12.03(71)申请人广东电网有限责任公司广州供电局地址510630广东省广州市天河区天河南二路2号(72)发明人吴铮廖磊张如昕伍铭妍黄雪莜杜乐金文佩(74)专利代理机构北京集佳知识产权代理有限公司11227代理人李秋梅(51)Int.Cl.G01R31/12(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种测量局部放电的装置(57)摘要本申请公开一种测量局部放电的装置，测量局部放电的装置包括：堵头、感应装置、和测量装置，其中，所述堵头由绝缘材质构成，所述堵头一侧设有凹槽，所述堵头另一侧设有感应装置，所述堵头隔绝所述凹槽与所述感应装置，双头螺栓通过所述凹槽与所述堵头连接，所述双头螺栓与待测电缆电连接，所述感应装置与所述测量装置电连接，当待测电缆放电时，所述感应装置感应所述双头螺栓的电势产生感应电压，所述测量装置通过测量所述感应装置的感应电压得到待测电缆的放电电压。本申请通过在堵头一侧设置感应装置，感应待测电缆的放电电压，实现了测量电缆局部放电的目的。CN114113949ACN114113949A权利要求书1/1页1.一种测量局部放电的装置，其特征在于，包括：堵头、感应装置、和测量装置；其中，所述堵头由绝缘材质构成，所述堵头一侧设有凹槽，所述堵头另一侧设有感应装置，所述堵头隔绝所述凹槽与所述感应装置；双头螺栓通过所述凹槽与所述堵头连接，所述双头螺栓与待测电缆电连接，所述感应装置与所述测量装置电连接；当待测电缆放电时，所述感应装置感应所述双头螺栓的电势产生感应电压，所述测量装置通过测量所述感应装置的感应电压得到待测电缆的放电电压。2.根据权利要求1所述的装置，其特征在于，所述感应装置包括：感应片、传感器绝缘层、测量电阻、连接金具；其中，所述传感器绝缘层用于隔绝感应片和连接金具；所述测量电阻一侧与感应片电连接，所述测量电阻另一侧与连接金具电连接；所述连接金具设置有中心通孔，所述连接金具与地线连接；所述感应片连接有金属导体，所述金属导体穿过传感器绝缘层伸入连接金具的中心通孔内。3.根据权利要求1所述的装置，其特征在于，所述测量装置，包括：连接器和测压器；所述连接器与所述金属导体及连接金具连接，用于传递二者之间的测量电阻的电压，并通过导线与所述测压器连接。4.根据权利要求3所述的装置，其特征在于，所述连接器包括：接头外导体、接头内导体、连接器主体；其中，所述接头外导体、接头内导体在所述连接器主体一侧，所述连接器主体另一侧通过导线与所述测压器电连接；所述接头外导体用于与连接金具电连接；所述接头内导体用于与所述感应片伸入连接金具中心通孔的金属导体电连接。5.根据权利要求1所述的装置，其特征在于，所述凹槽内设有螺纹结构；所述凹槽通过所述螺纹结构与所述双头螺栓电连接。6.根据权利要求1所述的装置，其特征在于，所述感应装置内嵌于所述堵头。7.根据权利要求1所述的装置，其特征在于，还包括：肘形终端主体、地线；所述肘形终端主体的头部用于固定双头螺栓与所述堵头；所述肘形终端主体用于固定待测电缆；所述地线用于将所述肘形终端主体接地。8.根据权利要求1所述的装置，其特征在于，还包括：冷缩主体；所述冷缩主体用于与所述肘形终端主体的尾部连接，且与待测电缆为同轴结构。9.根据权利要求1所述的装置，其特征在于，还包括：尾盖；所述尾盖设置在所述肘形终端主体的头部，用于盖住堵头。10.根据权利要求1所述的装置，其特征在于，还包括：线耳；所述线耳设置在肘形终端主体的头部，用于将待测电缆与所述双头螺栓电连接。2CN114113949A说明书1/5页一种测量局部放电的装置技术领域[0001]本申请涉及电压测量领域，特别是一种测量局部放电的装置。背景技术[0002]在电缆系统运行中，由于存在材料老化、制作缺陷等问题，会导致电缆线路、电缆附件内部发生局部放电。局部放电会加快电缆及附件绝缘劣化，严重时甚至发生绝缘击穿。因此，需要对电缆系统进行局部放电的测量和监测。在电缆肘形终端处进行局部放电信号的在线测量，可以有效监测电缆线路的运行状态，保障电力系统的安全可靠运行。[0003]尽管电缆肘形终端局部放电测量具有重要意义，但现有技术并未实现电缆肘形终端电压的准确测量，如何实现测量电缆局部放电，是人们关注的问题。发明内容[0004]有鉴于此，本申请提供了一种测量局部放电的装置，以便于实现测量电缆局部放电。[0005]为了实现上述目的，现提出的方案如下：[0006]一种测量局部放电的装置，包括：堵头、感应装置、和测量装置；[0007]其中，所述堵头由绝缘材质构成，所
