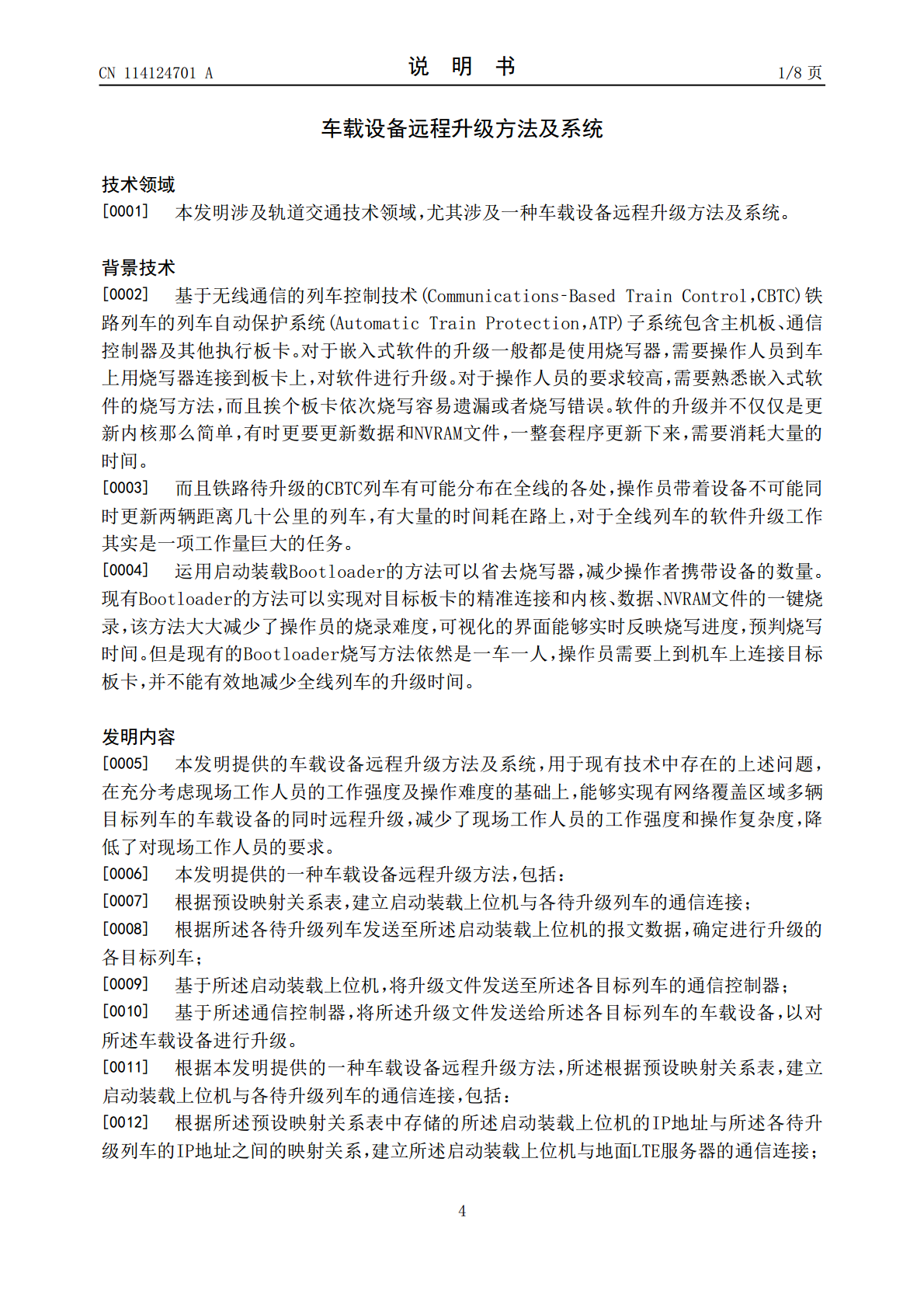

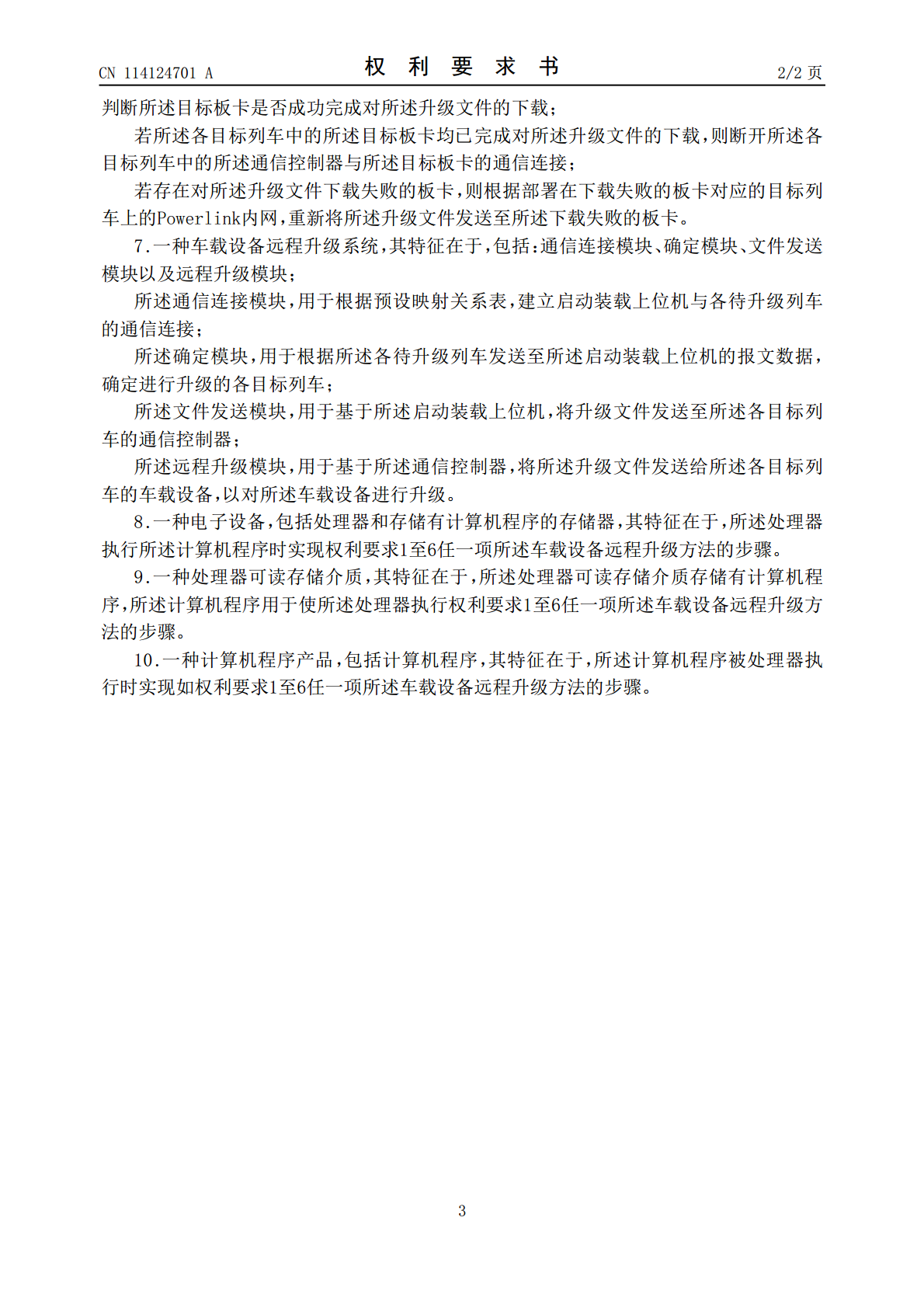

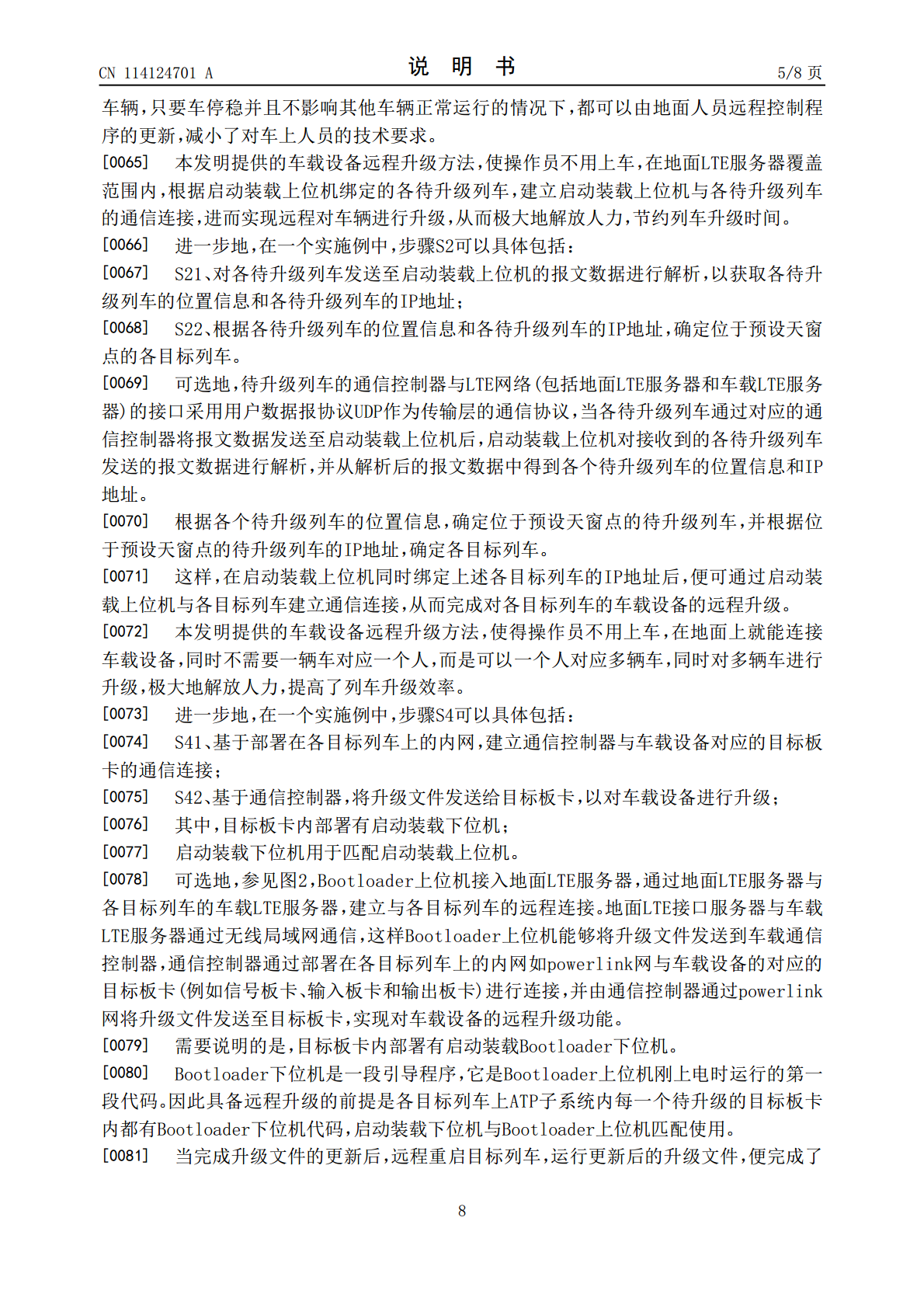

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114124701A(43)申请公布日2022.03.01(21)申请号202111306551.7(22)申请日2021.11.05(71)申请人交控科技股份有限公司地址100070北京市丰台区智成北街3号院交控大厦1号楼1层101室(72)发明人贺振宜(74)专利代理机构北京路浩知识产权代理有限公司11002代理人王宇杨(51)Int.Cl.H04L41/082(2022.01)H04L67/06(2022.01)G06F8/65(2018.01)权利要求书2页说明书8页附图3页(54)发明名称车载设备远程升级方法及系统(57)摘要本发明提供一种车载设备远程升级方法及系统，方法包括：根据预设映射关系表，建立启动装载上位机与各待升级列车的通信连接；根据各待升级列车发送至启动装载上位机的报文数据，确定进行升级的各目标列车；基于启动装载上位机，将升级文件发送至各目标列车的通信控制器；基于通信控制器，将升级文件发送给各目标列车的车载设备，以对车载设备进行升级。所述系统执行所述方法。本发明在充分考虑现场工作人员的工作强度及操作难度的基础上，能够实现有网络覆盖区域多辆目标列车的车载设备的同时远程升级，减少了现场工作人员的工作强度和操作复杂度，降低了对现场工作人员的要求。CN114124701ACN114124701A权利要求书1/2页1.一种车载设备远程升级方法，其特征在于，包括：根据预设映射关系表，建立启动装载上位机与各待升级列车的通信连接；根据所述各待升级列车发送至所述启动装载上位机的报文数据，确定进行升级的各目标列车；基于所述启动装载上位机，将升级文件发送至所述各目标列车的通信控制器；基于所述通信控制器，将所述升级文件发送给所述各目标列车的车载设备，以对所述车载设备进行升级。2.根据权利要求1所述的车载设备远程升级方法，其特征在于，所述根据预设映射关系表，建立启动装载上位机与各待升级列车的通信连接，包括：根据所述预设映射关系表中存储的所述启动装载上位机的IP地址与所述各待升级列车的IP地址之间的映射关系，建立所述启动装载上位机与地面LTE服务器的通信连接；通过所述地面LTE服务器与所述各待升级列车的车载LTE服务器，建立所述启动装载上位机与所述各待升级列车的通信连接。3.根据权利要求1所述的车载设备远程升级方法，其特征在于，所述根据所述各待升级列车发送至所述启动装载上位机的报文数据，确定进行升级的各目标列车，包括：对所述各待升级列车发送至所述启动装载上位机的报文数据进行解析，以获取各待升级列车的位置信息和各待升级列车的IP地址；根据所述各待升级列车的位置信息和所述各待升级列车的IP地址，确定位于预设天窗点的所述各目标列车。4.根据权利要求1所述的车载设备远程升级方法，其特征在于，所述基于所述通信控制器，将所述升级文件发送给所述各目标列车的车载设备，以对所述车载设备进行升级，包括：基于部署在所述各目标列车上的内网，建立所述通信控制器与所述车载设备对应的目标板卡的通信连接；基于所述通信控制器，将所述升级文件发送给所述目标板卡，以对所述车载设备进行升级；其中，所述目标板卡内部署有启动装载下位机；所述启动装载下位机用于匹配所述启动装载上位机。5.根据权利要求4所述的车载设备远程升级方法，其特征在于，所述基于所述通信控制器，将所述升级文件发送给所述目标板卡，以对所述车载设备进行升级，包括：根据所述启动装载上位机从接收到的所述各目标列车发送的升级验证请求提取到的地址信息，确定待升级板卡的ID；根据所述待升级板卡的ID，确定所述目标板卡；基于所述通信控制器，将对应版本信息的所述升级文件发送给所述目标板卡，以对所述车载设备进行升级；其中，所述升级验证请求中携带有所述待升级板卡的ID和与所述升级文件对应的版本信息。6.根据权利要求5所述的车载设备远程升级方法，其特征在于，所述基于所述通信控制器，将所述升级文件发送给所述目标板卡，以对所述车载设备进行升级，还包括：根据所述启动装载上位机上显示的所述目标列车中的所述目标板卡的升级完成情况，2CN114124701A权利要求书2/2页判断所述目标板卡是否成功完成对所述升级文件的下载；若所述各目标列车中的所述目标板卡均已完成对所述升级文件的下载，则断开所述各目标列车中的所述通信控制器与所述目标板卡的通信连接；若存在对所述升级文件下载失败的板卡，则根据部署在下载失败的板卡对应的目标列车上的Powerlink内网，重新将所述升级文件发送至所述下载失败的板卡。7.一种车载设备远程升级系统，其特征在于，包括：通信连接模块、确定模块、文件发送模块以及远程升级模块；所述通信连接模块，用于根据预设映射关系表，建立启动装载上位机与各待升级列车的
