智能温控发热鞋垫.pdf

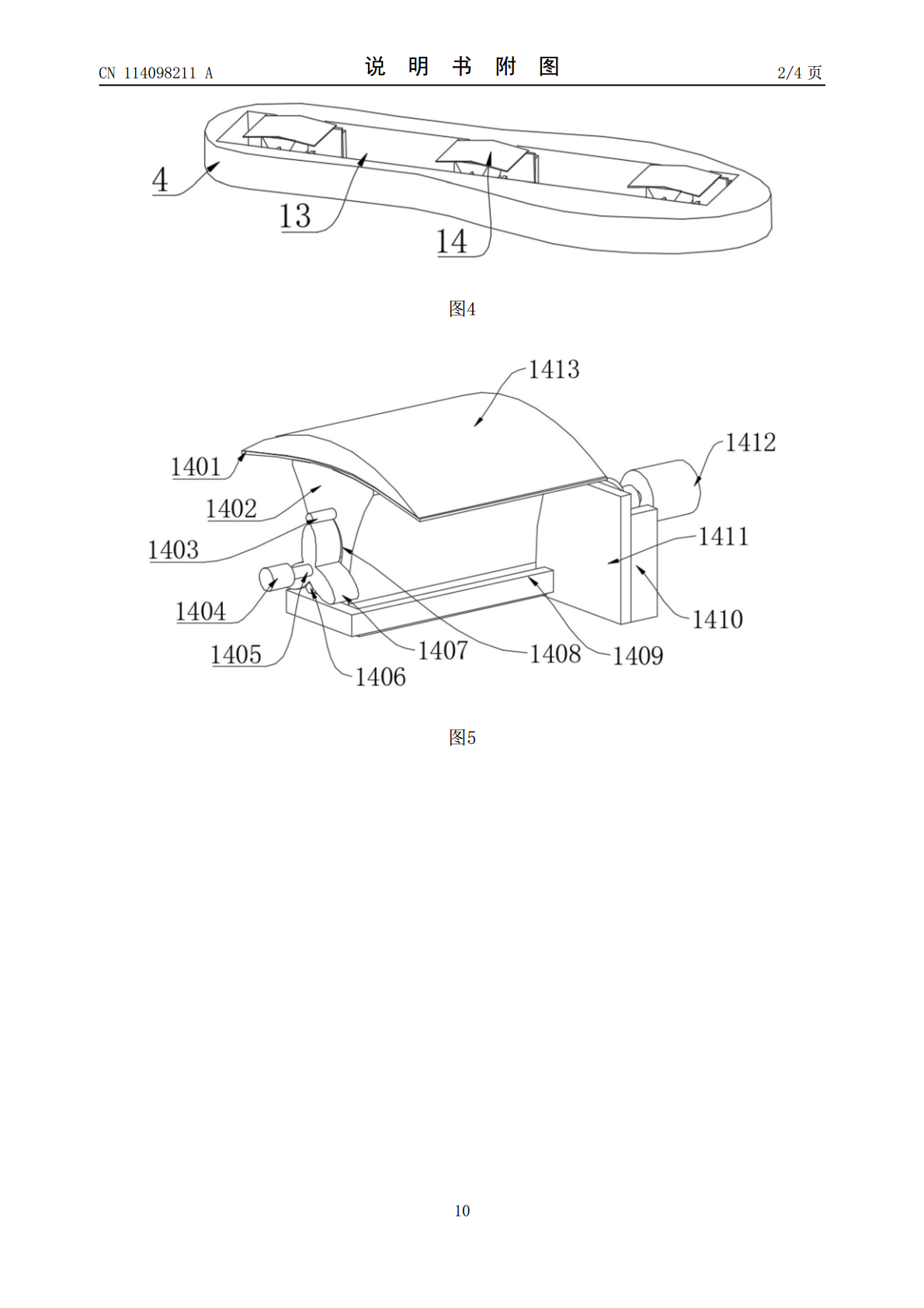

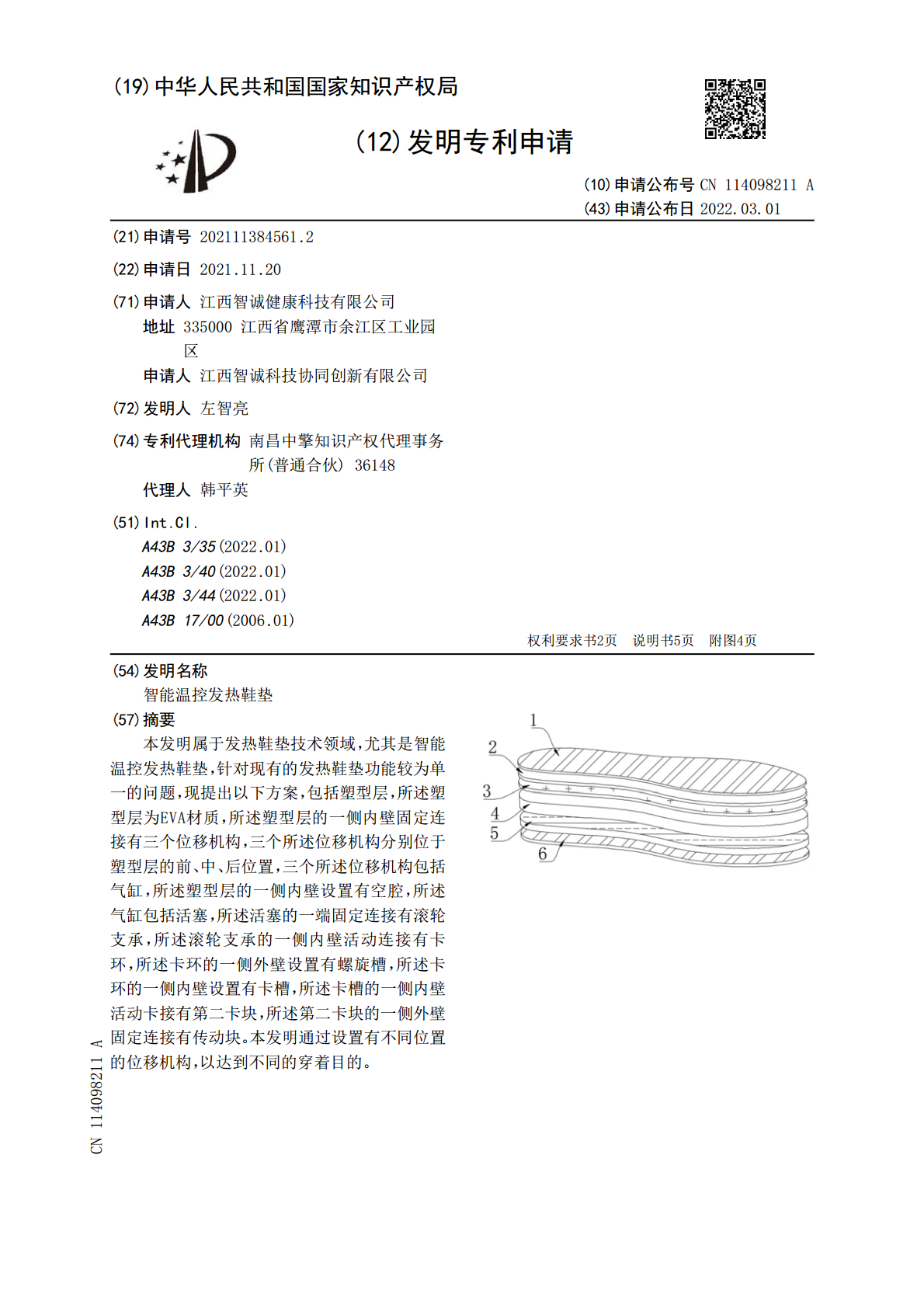

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114098211A(43)申请公布日2022.03.01(21)申请号202111384561.2(22)申请日2021.11.20(71)申请人江西智诚健康科技有限公司地址335000江西省鹰潭市余江区工业园区申请人江西智诚科技协同创新有限公司(72)发明人左智亮(74)专利代理机构南昌中擎知识产权代理事务所(普通合伙)36148代理人韩平英(51)Int.Cl.A43B3/35(2022.01)A43B3/40(2022.01)A43B3/44(2022.01)A43B17/00(2006.01)权利要求书2页说明书5页附图4页(54)发明名称智能温控发热鞋垫(57)摘要本发明属于发热鞋垫技术领域，尤其是智能温控发热鞋垫，针对现有的发热鞋垫功能较为单一的问题，现提出以下方案，包括塑型层，所述塑型层为EVA材质，所述塑型层的一侧内壁固定连接有三个位移机构，三个所述位移机构分别位于塑型层的前、中、后位置，三个所述位移机构包括气缸，所述塑型层的一侧内壁设置有空腔，所述气缸包括活塞，所述活塞的一端固定连接有滚轮支承，所述滚轮支承的一侧内壁活动连接有卡环，所述卡环的一侧外壁设置有螺旋槽，所述卡环的一侧内壁设置有卡槽，所述卡槽的一侧内壁活动卡接有第二卡块，所述第二卡块的一侧外壁固定连接有传动块。本发明通过设置有不同位置的位移机构，以达到不同的穿着目的。CN114098211ACN114098211A权利要求书1/2页1.智能温控发热鞋垫，包括塑型层(4)，其特征在于，所述塑型层(4)为EVA材质，所述塑型层(4)的一侧内壁固定连接有三个位移机构(14)，三个所述位移机构(14)分别位于塑型层(4)的前、中、后位置，三个所述位移机构(14)包括气缸(1412)，所述塑型层(4)的一侧内壁设置有空腔(13)，所述气缸(1412)包括活塞，所述活塞的一端固定连接有滚轮支承(1421)，所述滚轮支承(1421)的一侧内壁活动连接有卡环(1414)，所述卡环(1414)的一侧外壁设置有螺旋槽(1415)，所述卡环(1414)的一侧内壁设置有卡槽(1419)，所述卡槽(1419)的一侧内壁活动卡接有第二卡块(1420)，所述第二卡块(1420)的一侧外壁固定连接有传动块(1418)，所述传动块(1418)固定连接有传动轴(1405)，所述传动轴(1405)位于空腔(13)内部，所述传动轴(1405)的一端活动连接有固定块(1404)，所述固定块(1404)位于塑型层(4)的一侧内部，所述气缸(1412)位于塑型层(4)的另一侧内部，所述传动轴(1405)的一侧外壁固定连接有定位块(1407)，所述定位块(1407)为共圆心的三个椭圆组成，所述定位块(1407)的一侧外壁活动连接有支撑块(1402)，所述支撑块(1402)的中心位置设置有第二空腔(1408)，所述传动轴(1405)贯穿第二空腔(1408)，所述支撑块(1402)的一侧外壁固定连接有定位柱(1403)，所述支撑块(1402)的同侧外壁固定连接有第二定位柱(1406)，所述定位柱(1403)和第二定位柱(1406)刚好卡在定位块(1407)的最高点与凹槽处，所述塑型层(4)的一侧内壁固定连接有支板(1410)，所述支板(1410)的一侧外壁固定连接有背板(1411)，所述背板(1411)与支撑块(1402)活动连接，所述背板(1411)的一侧外壁固定连接有第二支板(1417)，所述第二支板(1417)的一侧外壁设置有卡块(1416)，所述卡块(1416)与螺旋槽(1415)活动卡接，所述背板(1411)的一侧外壁固定连接有固定架(1409)，所述固定架(1409)包围住支撑块(1402)靠下部分，所述支撑块(1402)的顶端外壁固定连接有弧形支撑板(1401)，所述弧形支撑板(1401)的顶端外壁固定连接有气垫(1413)。2.根据权利要求1所述的智能温控发热鞋垫，其特征在于，所述塑型层(4)的顶端外壁固定连接有聚氨酯橡胶层(3)。3.根据权利要求2所述的智能温控发热鞋垫，其特征在于，所述聚氨酯橡胶层(3)的顶端外壁固定连接有加热层(2)，所述加热层(2)为耐高温防水布料。4.根据权利要求3所述的智能温控发热鞋垫，所述加热层(2)的中心位置设置有电加热片(10)，所述加热层(2)的顶端设置有凹槽(11)，所述凹槽(11)的一侧内壁固定连接有温感探头(12)，所述电加热片(10)与温感探头(12)相连。5.根据权利要求3所述的智能温控发热鞋垫，其特征在于，所述加热层(2)的顶端外壁固定连接有鞋垫表层(1)，所述鞋垫表层(1)包括棉布固定层(8)，所述棉布固定层(8)的顶端外壁设置有魔术贴粘面(9)，所述魔术贴
