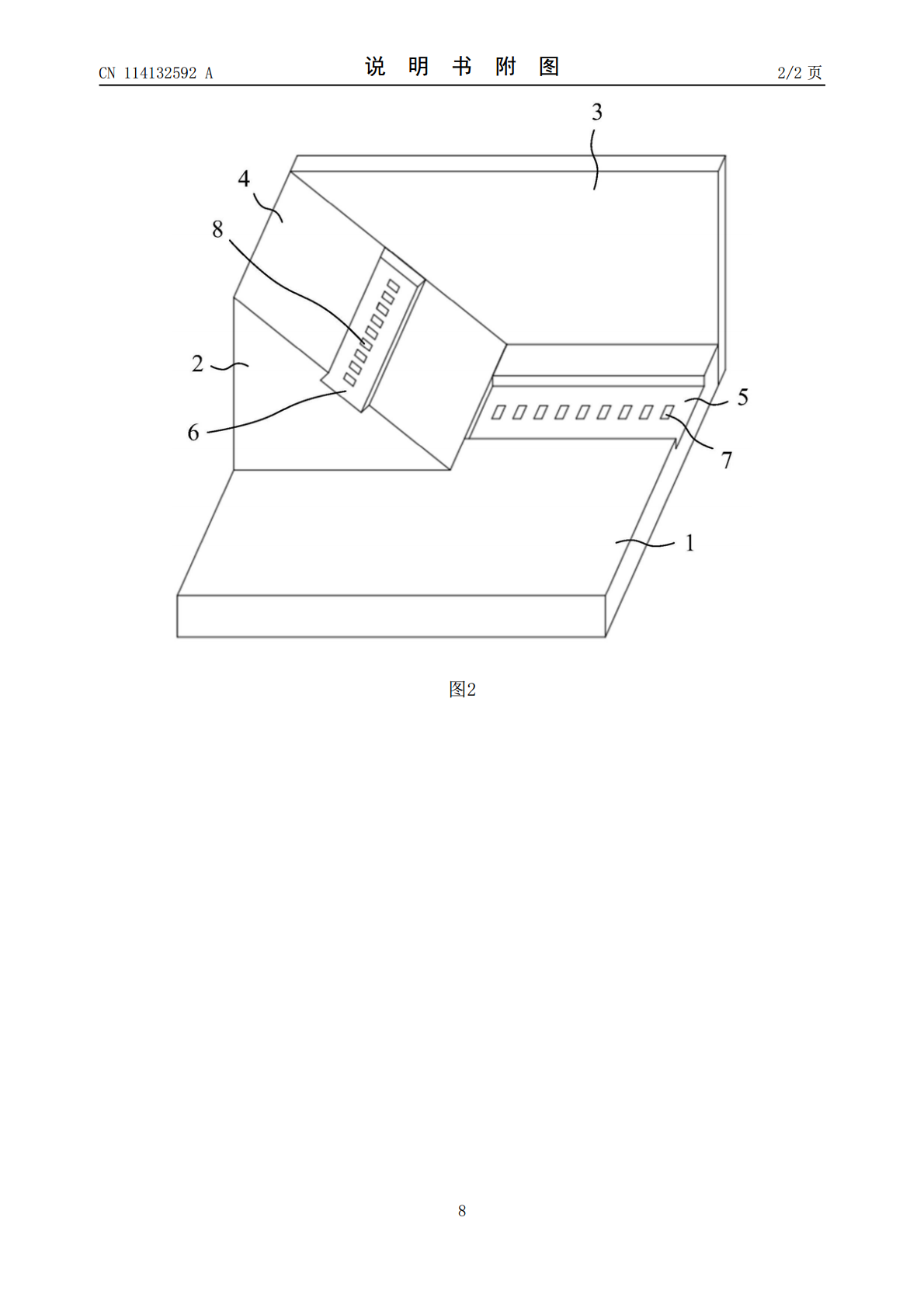

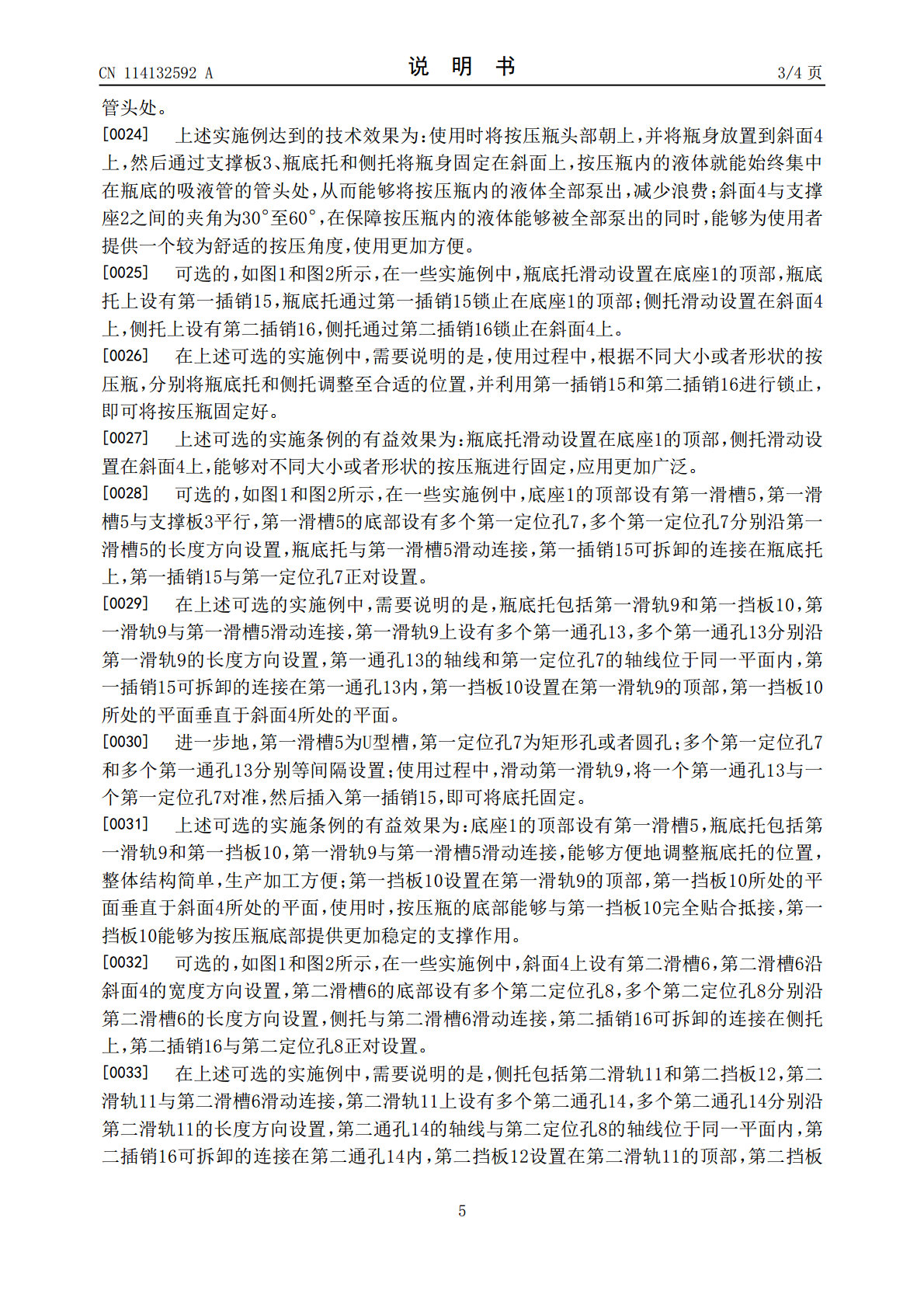

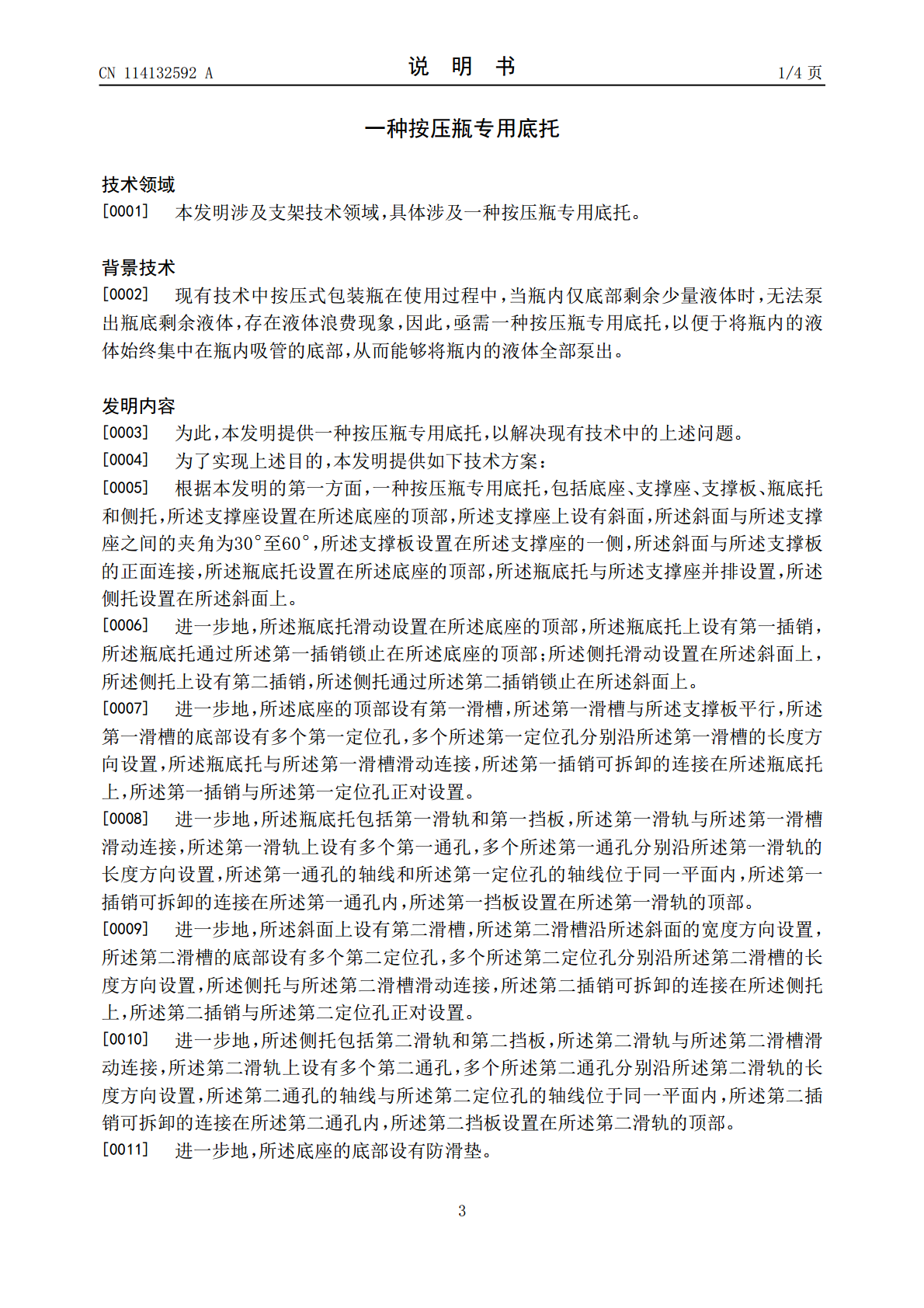

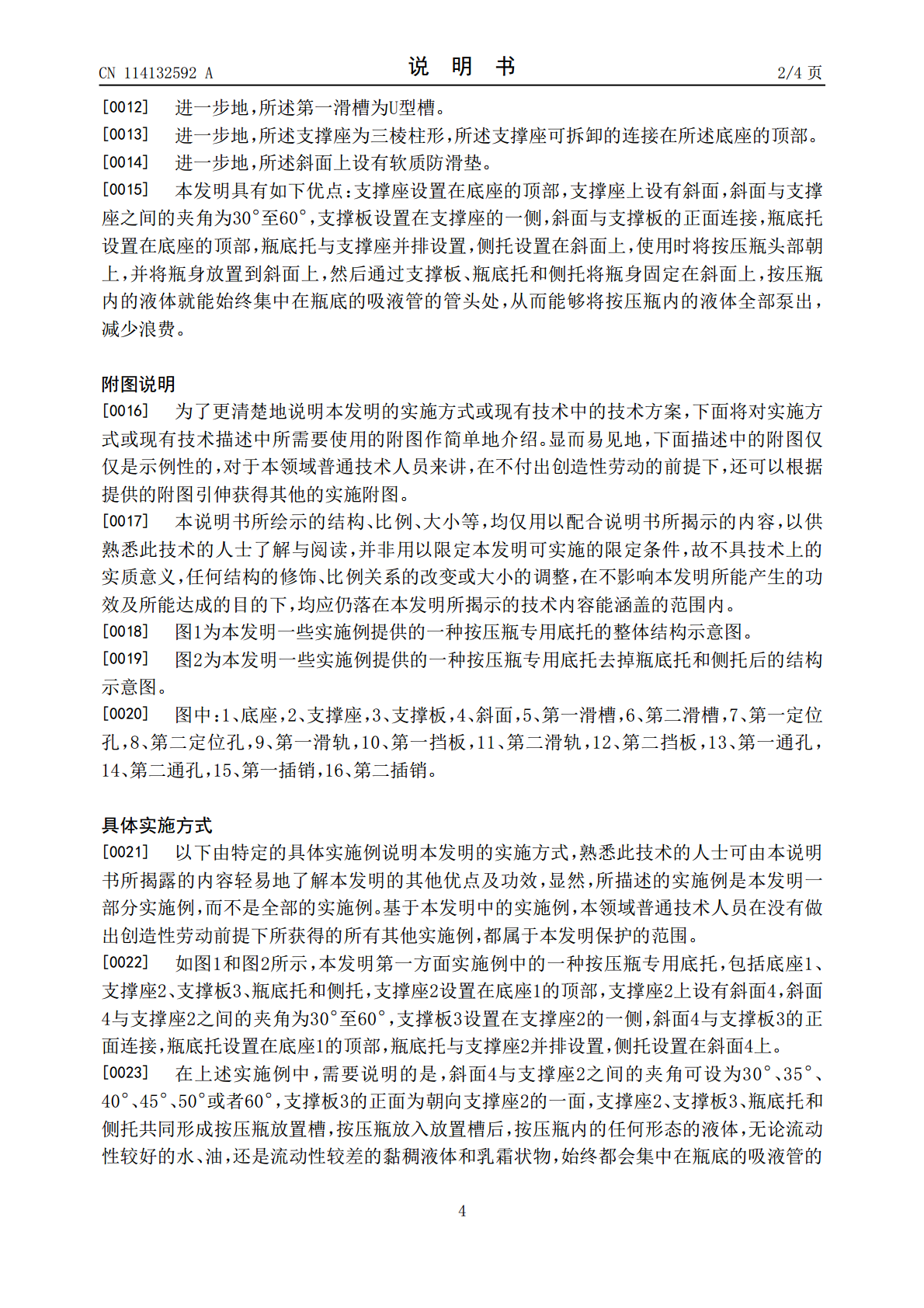

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114132592A(43)申请公布日2022.03.04(21)申请号202210033170.4(22)申请日2022.01.12(71)申请人白雨澄地址100032北京市西城区翠华街1号院8号楼(72)发明人白雨澄(74)专利代理机构北京华清科睿知识产权代理事务所(普通合伙)11989代理人武媛(51)Int.Cl.B65D23/00(2006.01)B65D47/34(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种按压瓶专用底托(57)摘要本发明公开了一种按压瓶专用底托，包括底座、支撑座、支撑板、瓶底托和侧托，支撑座设置在底座的顶部，支撑座上设有斜面，斜面与支撑座之间的夹角为30°至60°，支撑板设置在支撑座的一侧，斜面与支撑板的正面连接，瓶底托设置在底座的顶部，瓶底托与支撑座并排设置，侧托设置在斜面上。本发明属于支架技术领域，本发明的目的在于解决现有技术中按压式包装瓶内的液体无法被全部泵出的问题。达到的技术效果为：使用时将按压瓶头部朝上，并将瓶身放置到斜面上，然后通过支撑板、瓶底托和侧托将瓶身固定在斜面上，按压瓶内的液体就能始终集中在瓶底的吸液管的管头处，从而能够将按压瓶内的液体全部泵出，减少浪费。CN114132592ACN114132592A权利要求书1/1页1.一种按压瓶专用底托，其特征在于，包括底座(1)、支撑座(2)、支撑板(3)、瓶底托和侧托，所述支撑座(2)设置在所述底座(1)的顶部，所述支撑座(2)上设有斜面(4)，所述斜面(4)与所述支撑座(2)之间的夹角为30°至60°，所述支撑板(3)设置在所述支撑座(2)的一侧，所述斜面(4)与所述支撑板(3)的正面连接，所述瓶底托设置在所述底座(1)的顶部，所述瓶底托与所述支撑座(2)并排设置，所述侧托设置在所述斜面(4)上。2.根据权利要求1所述的一种按压瓶专用底托，其特征在于，所述瓶底托滑动设置在所述底座(1)的顶部，所述瓶底托上设有第一插销(15)，所述瓶底托通过所述第一插销(15)锁止在所述底座(1)的顶部；所述侧托滑动设置在所述斜面(4)上，所述侧托上设有第二插销(16)，所述侧托通过所述第二插销(16)锁止在所述斜面(4)上。3.根据权利要求2所述的一种按压瓶专用底托，其特征在于，所述底座(1)的顶部设有第一滑槽(5)，所述第一滑槽(5)与所述支撑板(3)平行，所述第一滑槽(5)的底部设有多个第一定位孔(7)，多个所述第一定位孔(7)分别沿所述第一滑槽(5)的长度方向设置，所述瓶底托与所述第一滑槽(5)滑动连接，所述第一插销(15)可拆卸的连接在所述瓶底托上，所述第一插销(15)与所述第一定位孔(7)正对设置。4.根据权利要求3所述的一种按压瓶专用底托，其特征在于，所述瓶底托包括第一滑轨(9)和第一挡板(10)，所述第一滑轨(9)与所述第一滑槽(5)滑动连接，所述第一滑轨(9)上设有多个第一通孔(13)，多个所述第一通孔(13)分别沿所述第一滑轨(9)的长度方向设置，所述第一通孔(13)的轴线和所述第一定位孔(7)的轴线位于同一平面内，所述第一插销(15)可拆卸的连接在所述第一通孔(13)内，所述第一挡板(10)设置在所述第一滑轨(9)的顶部。5.根据权利要求2所述的一种按压瓶专用底托，其特征在于，所述斜面(4)上设有第二滑槽(6)，所述第二滑槽(6)沿所述斜面(4)的宽度方向设置，所述第二滑槽(6)的底部设有多个第二定位孔(8)，多个所述第二定位孔(8)分别沿所述第二滑槽(6)的长度方向设置，所述侧托与所述第二滑槽(6)滑动连接，所述第二插销(16)可拆卸的连接在所述侧托上，所述第二插销(16)与所述第二定位孔(8)正对设置。6.根据权利要求5所述的一种按压瓶专用底托，其特征在于，所述侧托包括第二滑轨(11)和第二挡板(12)，所述第二滑轨(11)与所述第二滑槽(6)滑动连接，所述第二滑轨(11)上设有多个第二通孔(14)，多个所述第二通孔(14)分别沿所述第二滑轨(11)的长度方向设置，所述第二通孔(14)的轴线与所述第二定位孔(8)的轴线位于同一平面内，所述第二插销(16)可拆卸的连接在所述第二通孔(14)内，所述第二挡板(12)设置在所述第二滑轨(11)的顶部。7.根据权利要求1所述的一种按压瓶专用底托，其特征在于，所述底座(1)的底部设有防滑垫。8.根据权利要求3所述的一种按压瓶专用底托，其特征在于，所述第一滑槽(5)为U型槽。9.根据权利要求1所述的一种按压瓶专用底托，其特征在于，所述支撑座(2)为三棱柱形，所述支撑座(2)可拆卸的连接在所述底座(1)的顶部。10.根据权利要求1所述的一种按压瓶专用底托，其特征在于，所述斜面(4)上设有
