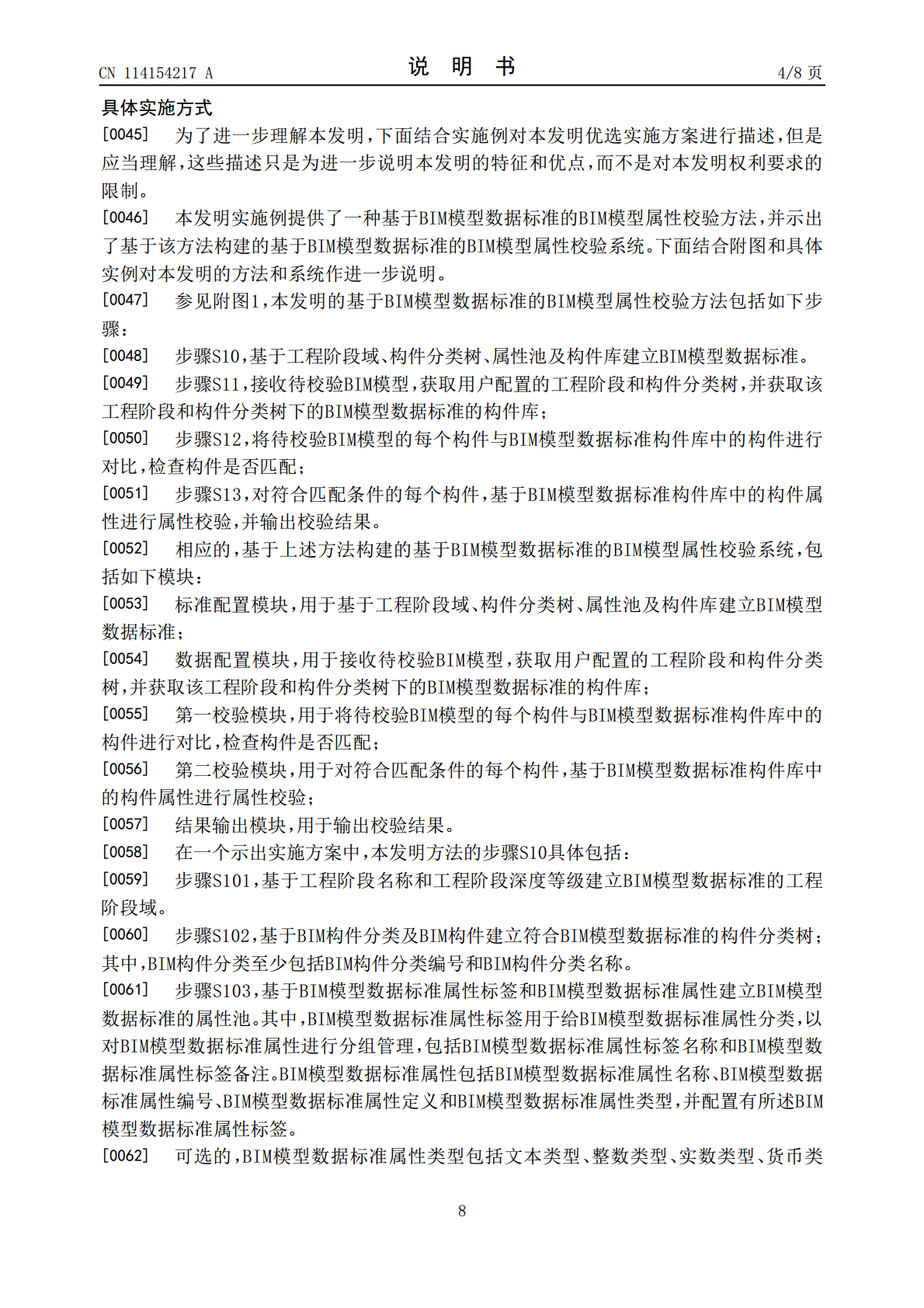

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114154217A(43)申请公布日2022.03.08(21)申请号202111457551.7G06Q50/08(2012.01)(22)申请日2021.12.02(71)申请人浙江华东工程数字技术有限公司地址311106浙江省杭州市余杭区余杭街道文一西路1818-2号9幢301室申请人中国电建集团华东勘测设计研究院有限公司(72)发明人张业星程斯静顾丹鹏蒋海峰唐松强马昊(74)专利代理机构杭州宇信联合知识产权代理有限公司33401代理人王健(51)Int.Cl.G06F30/13(2020.01)G06Q10/06(2012.01)权利要求书3页说明书8页附图4页(54)发明名称一种基于BIM模型数据标准的BIM模型属性校验方法和系统(57)摘要本发明公开了一种基于BIM模型数据标准的BIM模型属性校验方法，包括如下步骤：基于工程阶段域、构件分类树、属性池及构件库建立BIM模型数据标准；接收待校验BIM模型，获取用户配置的工程阶段和构件分类树，并获取该工程阶段和构件分类树下的BIM模型数据标准的构件库；将待校验BIM模型的每个构件与BIM数据标准中的构件库中的构件进行对比，检查构件是否匹配；对符合匹配条件的每个构件基于BIM模型数据标准构件库中的构件属性进行属性校验，并输出校验结果。本发明的方法，通过建立BIM标准数据作为校验依据，实现了BIM模型不同阶段不同构件分类按需自动化校验，有效地保障BIM模型数据质量、提高工程项目效率、提升工程设计水平。CN114154217ACN114154217A权利要求书1/3页1.一种基于BIM模型数据标准的BIM模型属性校验方法，其特征在于，包括如下步骤：步骤S10，基于工程阶段域、构件分类树、属性池及构件库建立BIM模型数据标准；步骤S11，接收待校验BIM模型，获取用户配置的工程阶段和构件分类树，并获取该工程阶段和构件分类树下的BIM模型数据标准的构件库；步骤S12，将待校验BIM模型的每个构件与BIM模型数据标准构件库中的构件进行对比，检查构件是否匹配；步骤S13，对符合匹配条件的每个构件，基于BIM模型数据标准构件库中的构件属性进行属性校验，并输出校验结果。2.根据权利要求1所述的基于BIM模型数据标准的BIM模型属性校验方法，其特征在于，步骤S10具体包括：步骤S101，基于工程阶段名称和工程阶段深度等级建立BIM模型数据标准的工程阶段域；步骤S102，基于BIM构件分类及BIM构件建立符合BIM模型数据标准的构件分类树；步骤S103，基于BIM模型数据标准属性标签和BIM模型数据标准属性建立BIM模型数据标准的属性池；步骤S104，基于BIM构件在工程阶段下与BIM模型数据标准属性的关联关系，以及BIM构件的BIM模型数据标准属性校验规则，建立BIM模型数据标准的构件库。3.根据权利要求1所述的基于BIM模型数据标准的BIM模型属性校验方法，其特征在于，步骤S12具体包括：步骤S121，将待校验BIM模型进行数模分离，获取待校验BIM模型所有构件数据；步骤S122，以BIM模型数据标准中的构件为依据，对每个待校验BIM模型构件逐一进行检查，包括对比每个构件的所属分类、构件名称，与用户配置的工程阶段和构件分类树下的BIM模型数据标准构件库中的构件的所属分类、构件名称是否完全一致，如果存在一个BIM标准构件，与该待校验BIM模型构件完全一致，则判定该待校验BIM模型构件与该BIM标准构件相匹配；如果待校验BIM模型构件与所有BIM标准构件都不一致，则判定无匹配结果。4.根据权利要求3所述的基于BIM模型数据标准的BIM模型属性校验方法，其特征在于，步骤S12还包括：将无匹配结果的待校验构件列入未参与校验列表，所述未参与校验列表包括各个没有匹配结果的待校验BIM模型构件的基本信息和构件属性列表。5.根据权利要求1所述的基于BIM模型数据标准的BIM模型属性校验方法，其特征在于，步骤S13中，基于BIM数据标准中的属性池进行属性校验包括完整性校验、有效性校验、正确性校验。6.据权利要求5述的基于BIM模型数据标准的BIM模型属性校验方法，其特征在于，所述完整性校验具体包括：对每个待校验BIM模型构件，查找其匹配的BIM标准构件所关联的所有BIM标准属性，对BIM标准构件的每个BIM标准属性，逐一对比待校验BIM模型构件中所有属性的名称，若待校验BIM模型构件的某个属性的名称与BIM标准属性的名称相一致，则判定该待校验BIM模型构件的该属性与该BIM标准属性相匹配，该待校验BIM模型构件具有该BIM标准属性；若待校验BIM模型构件没有任何属性与该BIM标准属性的名称相一致，则判定该待校验BIM模型构件没
