电梯对重装置.pdf

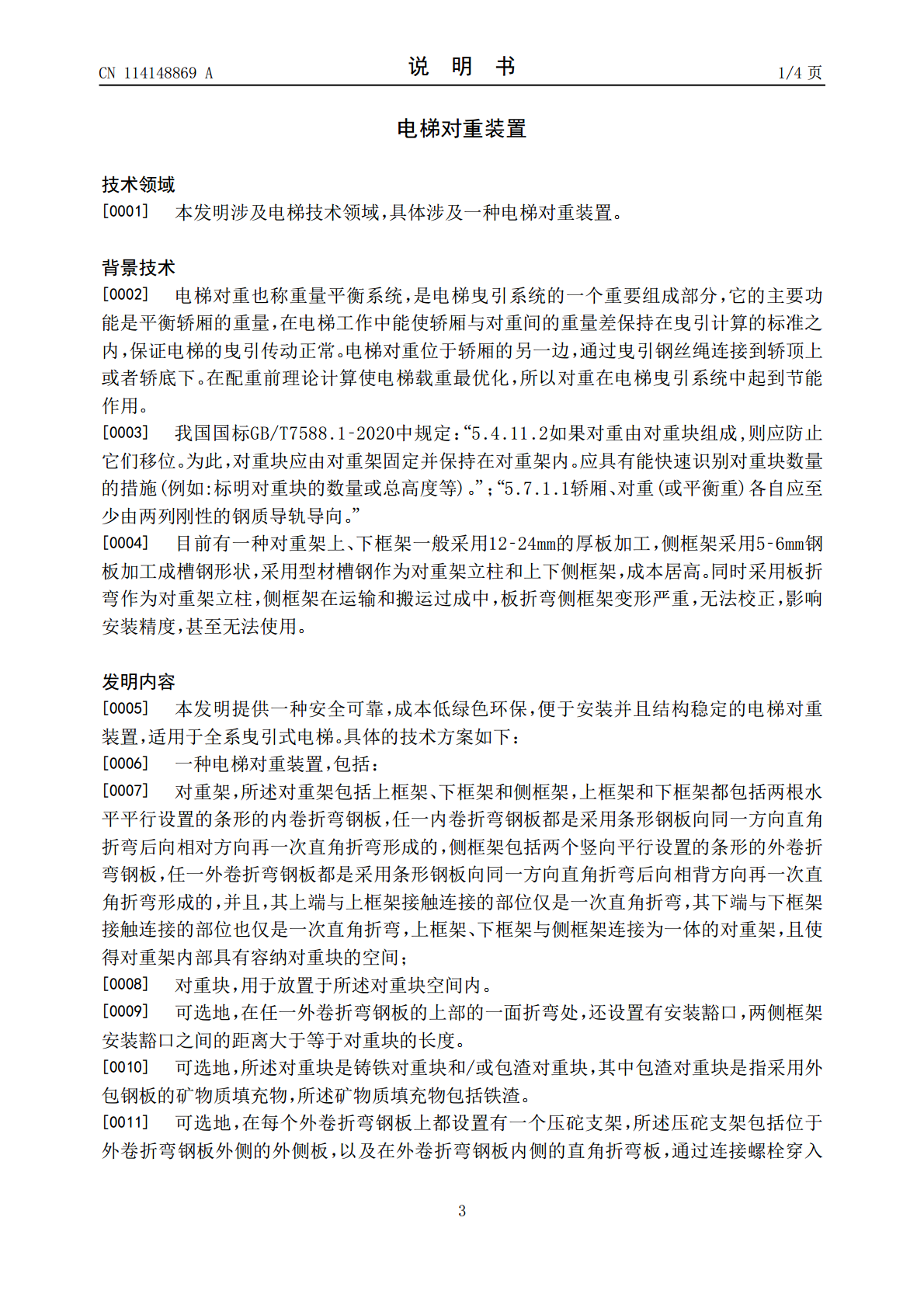

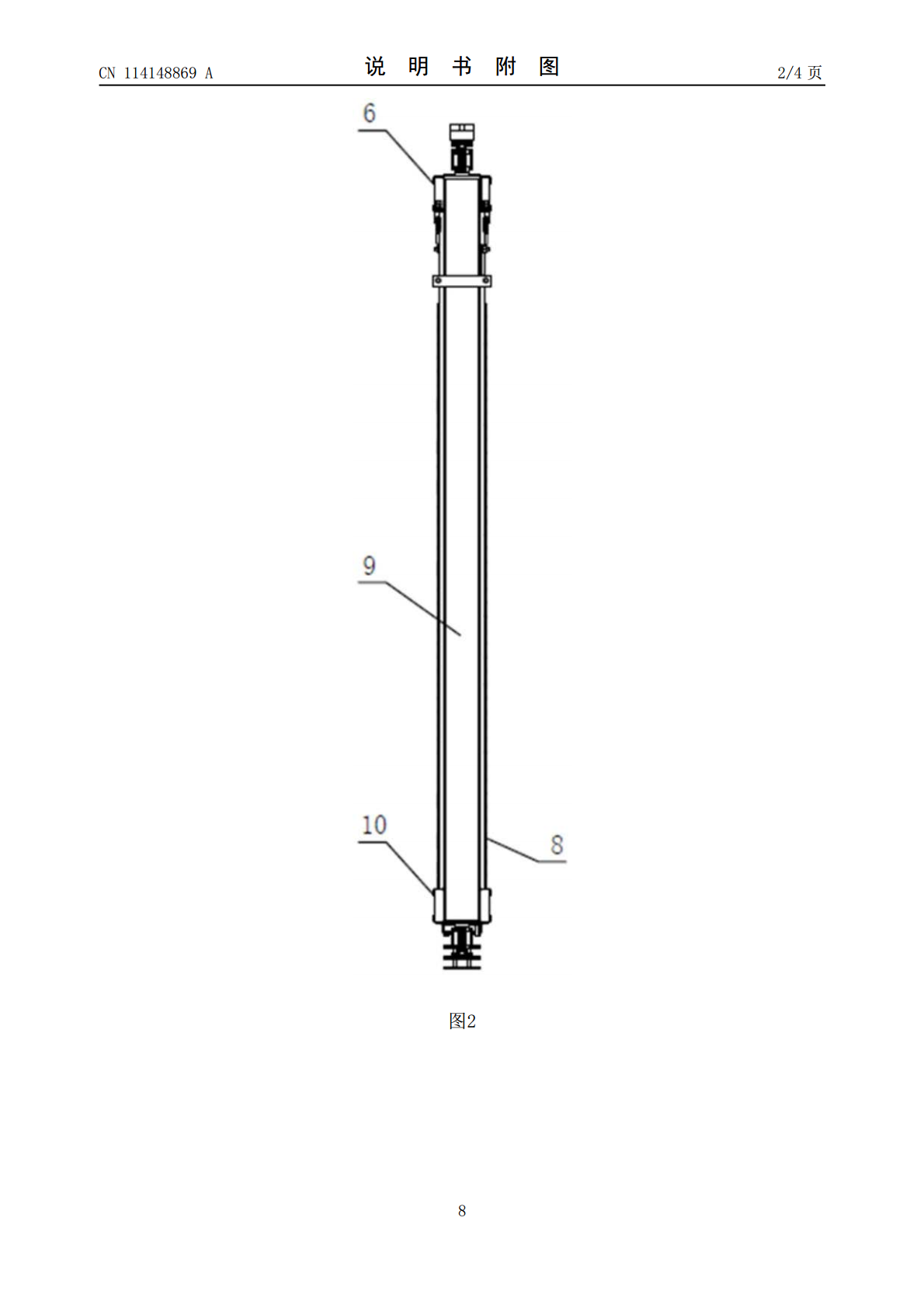

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114148869A(43)申请公布日2022.03.08(21)申请号202111544066.3(22)申请日2021.12.16(71)申请人沈阳远大智能工业集团股份有限公司地址110027辽宁省沈阳市经济技术开发区开发大路27号(72)发明人商井学王佳凡张行张鹏孙成雨(74)专利代理机构北京鸿元知识产权代理有限公司11327代理人董永辉曹素云(51)Int.Cl.B66B17/12(2006.01)B66B7/04(2006.01)B66B5/28(2006.01)权利要求书1页说明书4页附图4页(54)发明名称电梯对重装置(57)摘要本发明公开一种电梯对重装置，包括：对重架，对重架包括上框架、下框架和侧框架，上框架和下框架都包括两根平行设置的条形的内卷折弯钢板折弯，任一内卷折弯钢板都采用条形钢板向同一方向直角折弯后向相对方向再一次直角折弯形成的，侧框架包括两个竖向平行设置的条形的外卷折弯钢板，任一外卷折弯钢板都采用条形钢板向同一方向直角折弯后向相背方向再一次直角折弯形成的，其上端与上框架接触连接的部位仅是一次直角折弯，其下端与下框架接触连接的部位仅是一次直角折弯，上框架、下框架与侧框架连接为一体的对重架，使得对重架内部具有容纳对重块空间；对重块，用于放置于对重空间内。本发明实现了最大化降本、节能减排、绿色和环保的目标。CN114148869ACN114148869A权利要求书1/1页1.一种电梯对重装置，其特征在于，包括：对重架，所述对重架包括上框架、下框架和侧框架，上框架和下框架都包括两根水平平行设置的条形的内卷折弯钢板，任一内卷折弯钢板都是采用条形钢板向同一方向直角折弯后向相对方向再一次直角折弯形成的；侧框架包括两个竖向平行设置的条形的外卷折弯钢板，任一外卷折弯钢板都是采用条形钢板向同一方向直角折弯后向相背方向再一次直角折弯形成的，并且，其上端与上框架接触连接的部位仅是一次直角折弯，其下端与下框架接触连接的部位也仅是一次直角折弯，上框架、下框架与侧框架连接为一体的对重架，且使得对重架内部具有容纳对重块的空间；对重块，用于放置于所述对重块空间内。2.根据权利要求1所述的电梯对重装置，其特征在于，在任一外卷折弯钢板的上部的一面折弯处，还设置有安装豁口，两侧框架安装豁口之间的距离大于等于对重块的长度。3.根据权利要求1所述的电梯对重装置，其特征在于，所述对重块是铸铁对重块和/或包渣对重块，其中包渣对重块是指采用外包钢板的矿物质填充物，所述矿物质填充物包括铁渣。4.根据权利要求1所述的电梯对重装置，其特征在于，在每个外卷折弯钢板上都设置有一个压砣支架，所述压砣支架包括位于外卷折弯钢板外侧的外侧板，以及在外卷折弯钢板内侧的直角折弯板，通过连接螺栓穿入外侧板和直角折弯板的竖向板面，将外侧板与直角折弯板连接起来，夹住外卷折弯钢板，在直角折弯板的水平板面上，设置有竖向的压紧螺栓，压紧螺栓的下端设置有水平的压紧板，压紧板用于与对重块的上表面接触压紧。5.根据权利要求1所述的电梯对重装置，其特征在于，在所述上框架上安装有反绳轮，在反绳轮的上方设置有保护反绳轮的轮罩，在所述反绳轮的下部和反绳轮两侧还设置有挡绳装置，所述反绳轮位于轮罩和挡绳装置的内部。6.根据权利要求1所述的电梯对重装置，其特征在于，所述上框架的上部和下框架的下部对称安装有电梯导靴，电梯导靴超出侧框架的外侧，以使得电梯导靴与竖向导轨接触导向。7.根据权利要求6所述的电梯对重装置，其特征在于，在所述电梯导靴上端安装有给导轨润滑的油盒。8.根据权利要求6所述的电梯对重装置，其特征在于，所述下框架的下端固定设有缓冲器撞架，用于与电梯井底部的缓冲器碰撞起到缓冲作用。9.根据权利要求1所述的电梯对重装置，其特征在于，下框架的下端还设有补偿链连接支架，用于与补偿链的一端连接。10.根据权利要求1所述的电梯对重装置，其特征在于，所述上框架、下框架和侧框架通过焊接或紧固件连接为对重架。2CN114148869A说明书1/4页电梯对重装置技术领域[0001]本发明涉及电梯技术领域，具体涉及一种电梯对重装置。背景技术[0002]电梯对重也称重量平衡系统，是电梯曳引系统的一个重要组成部分，它的主要功能是平衡轿厢的重量，在电梯工作中能使轿厢与对重间的重量差保持在曳引计算的标准之内，保证电梯的曳引传动正常。电梯对重位于轿厢的另一边，通过曳引钢丝绳连接到轿顶上或者轿底下。在配重前理论计算使电梯载重最优化，所以对重在电梯曳引系统中起到节能作用。[0003]我国国标GB/T7588.1‑2020中规定：“5.4.11.2如果对重由对重块组成,则应防止它们移位。为此，对重块应由对重架固定并保持在对重架内。应具有能快速识别对重块
