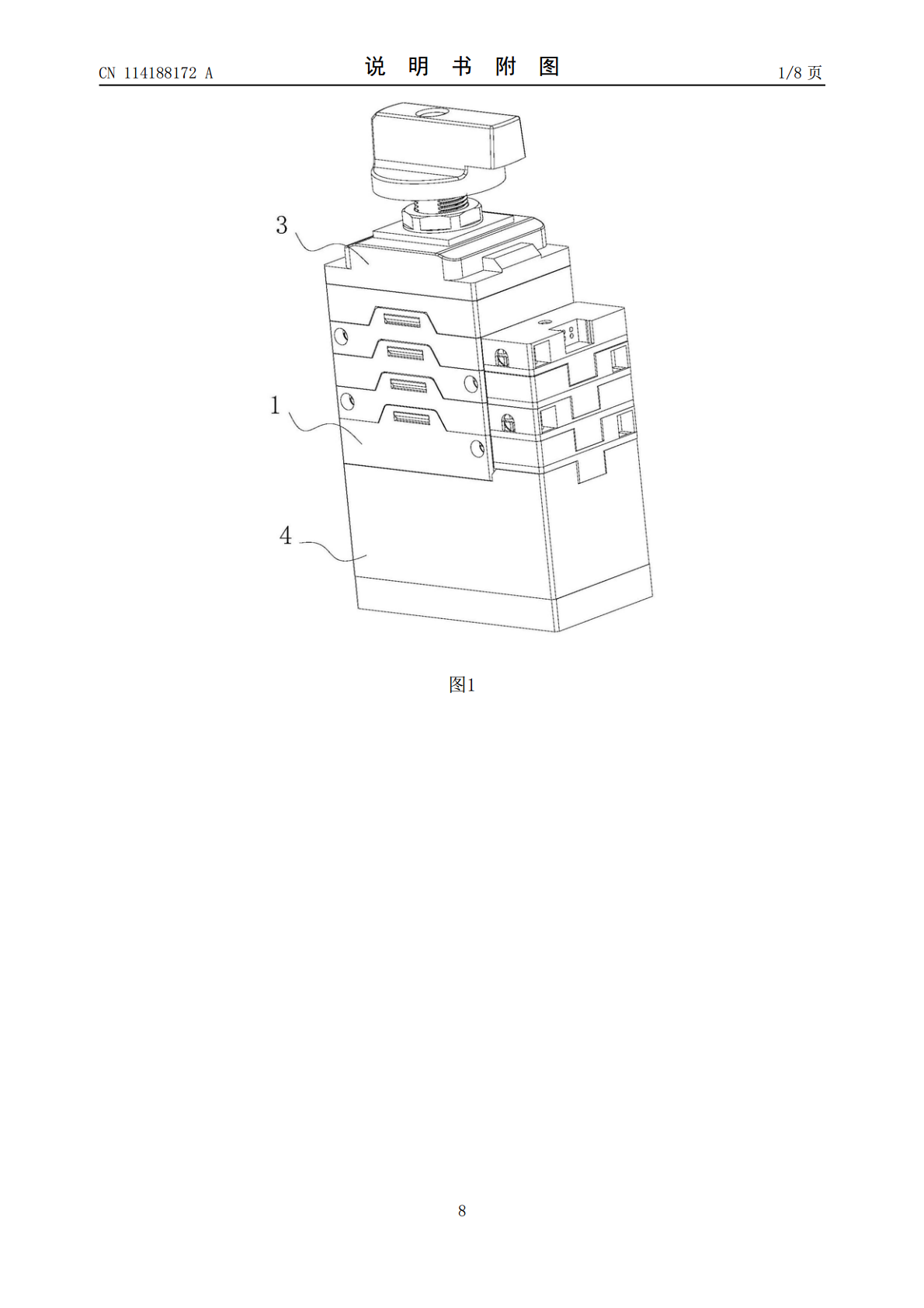

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114188172A(43)申请公布日2022.03.15(21)申请号202210006507.2(22)申请日2022.01.05(71)申请人浙江天正电气股份有限公司地址325604浙江省温州市乐清市柳市镇苏吕工业区(72)发明人薛豪何金垚张红伟计新华赵青青金显将李辉王小英(74)专利代理机构北京三聚阳光知识产权代理有限公司11250代理人杨小雷(51)Int.Cl.H01H19/10(2006.01)H01H19/64(2006.01)H01H3/32(2006.01)H01H3/28(2006.01)权利要求书1页说明书5页附图8页(54)发明名称一种旋转开关(57)摘要本发明提供了一种旋转开关，属于电气开关技术领域，包括负载模块和中心轴，负载模块具有上下层叠设置的多个，多个负载模块内分别设有可转动的动触盘，相邻两个负载模块之间的动触盘通过卡接连接，动触盘的中心具有穿过孔；中心轴转动穿设在多个动触盘的穿过孔内，中心轴的上端与储能装置连接，中心轴的下端与远程操控装置连接。本发明提供的旋转开关，满足了将远程操控装置设置靠近旋转开关下端的目的，在进行旋转开关安装时，可减少占用旋转开关上端的安装空间，提高旋转开关的适应性。CN114188172ACN114188172A权利要求书1/1页1.一种旋转开关，其特征在于，包括：负载模块(1)，具有上下层叠设置的多个，多个所述负载模块(1)内分别设有可转动的动触盘，相邻两个所述负载模块(1)之间的动触盘通过卡接连接，所述动触盘的中心具有穿过孔(106)；中心轴(2)，转动穿设在多个所述动触盘的穿过孔(106)内，所述中心轴(2)的上端与储能装置(3)的操作端连接，所述储能装置(3)的执行端与所述负载模块(1)的动触盘卡接，所述中心轴(2)的下端与远程操控装置(4)连接，因所述远程操控装置(4)驱动所述中心轴(2)，而使所述储能装置(3)带动所述动触盘同步动作。2.根据权利要求1所述的旋转开关，其特征在于，所述穿过孔(106)为内径大于所述中心轴(2)的外径的圆孔。3.根据权利要求1所述的旋转开关，其特征在于，所述动触盘的上下两端分别设有能够相互插接的卡爪结构。4.根据权利要求1‑3中任一项所述的旋转开关，其特征在于，所述远程操控装置(4)包括：旋转驱动装置(401)，所述旋转驱动装置(401)安装在所述负载模块(1)的底部，所述旋转驱动装置(401)的驱动轴向上延伸并与所述中心轴(2)对接连接。5.根据权利要求4所述的旋转开关，其特征在于，所述旋转驱动装置(401)的驱动轴与所述中心轴(2)通过联轴器(406)连接。6.根据权利要求1‑3中任一项所述的旋转开关，其特征在于，所述远程操控装置(4)包括：旋转驱动装置(401)，所述旋转驱动装置(401)安装在所述负载模块(1)的侧面，所述旋转驱动装置(401)的驱动轴向下延伸并与所述中心轴(2)通过传动结构连接。7.根据权利要求6所述的旋转开关，其特征在于，所述旋转驱动装置(401)的驱动轴与所述中心轴(2)通过齿轮组件连接。8.根据权利要求1‑3中任一项所述的旋转开关，其特征在于，所述远程操控装置(4)包括：直线驱动装置(407)，所述直线驱动装置(407)安装在所述负载模块(1)的底部或侧面，所述直线驱动装置(407)的驱动轴沿横向延伸并与所述中心轴(2)通过传动装置连接。9.根据权利要求8所述的旋转开关，其特征在于，所述传动装置包括：啮合连接的传动齿条(404)和传动齿轮(402)，所述传动齿轮(402)与所述中心轴(2)同轴连接，所述传动齿条(404)与所述直线驱动装置(407)的驱动轴平行连接。10.根据权利要求8所述的旋转开关，其特征在于，所述直线驱动装置(407)为电磁机构。2CN114188172A说明书1/5页一种旋转开关技术领域[0001]本发明涉及电开关技术领域，具体涉及一种旋转开关。背景技术[0002]旋转开关作为隔离开关的一种，在电路中用于控制电流的通断，使得配电装置中需要停电的部分与带电部分可靠的隔离。[0003]对于多级负载隔离开关来说，在开关壳体的内部层叠设置有多个负载模块，每个负载模块中均设置有动触盘。在进行操作时，需要对多个动触盘进行同时驱动。[0004]现有技术中，为了保证层叠设置的多个动触盘能够同步传动，有的方案在动触盘的中心设置有方孔，然后通过四棱柱依次穿过各个方孔来实现多个动触盘的联动。[0005]在旋转开关中，一般还设置有储能装置，通过储能装置对动触盘进行驱动，从而使旋转开关内的动触头和静触头能够进行快速的接触和分断；因此，当在旋转开关上设置有远程操控装置时，远程操控装置也只能与储能装置连接，然后通过储能装置对动
