一种无机、有机复合污染土壤修复技术集成工艺.pdf

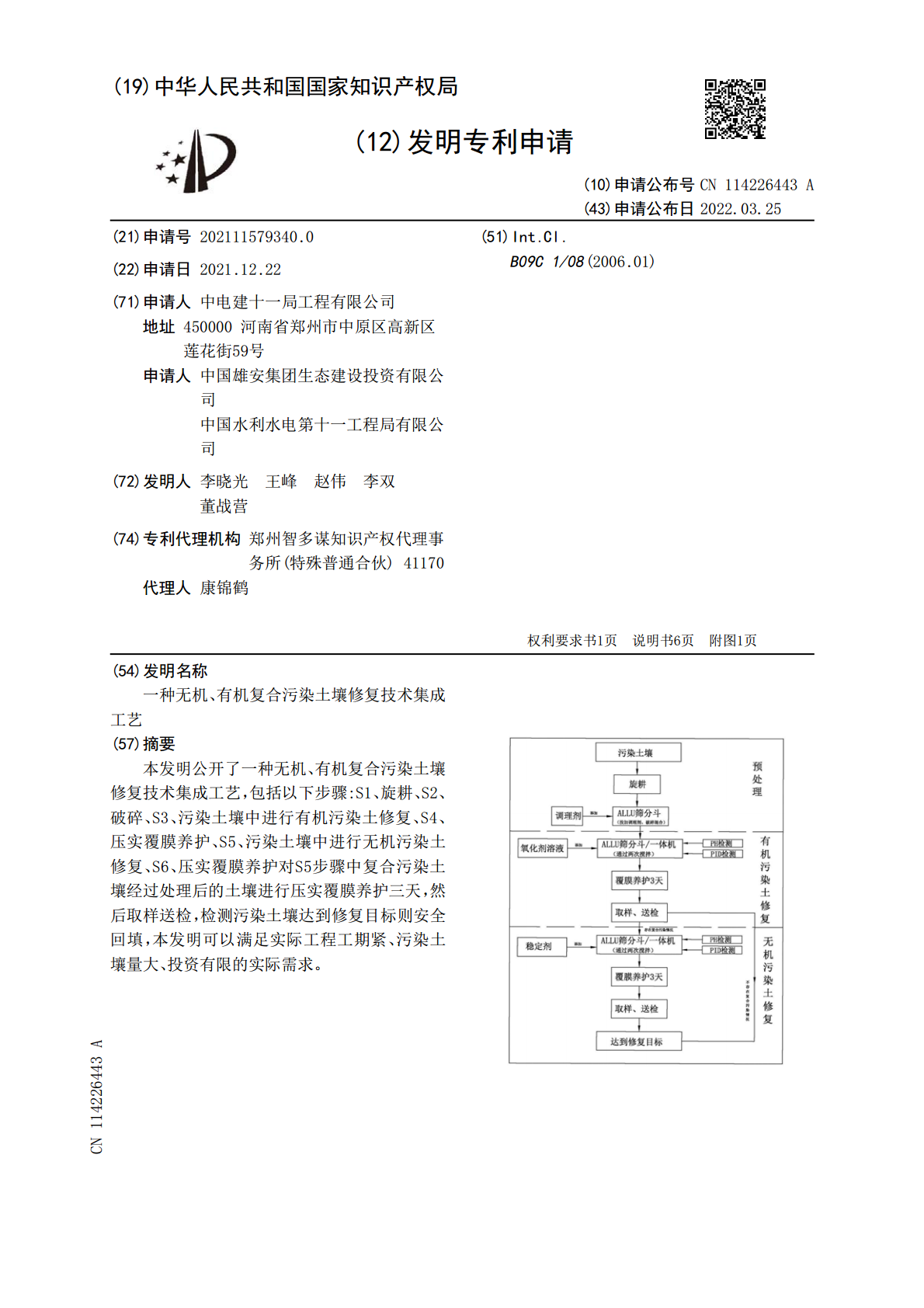

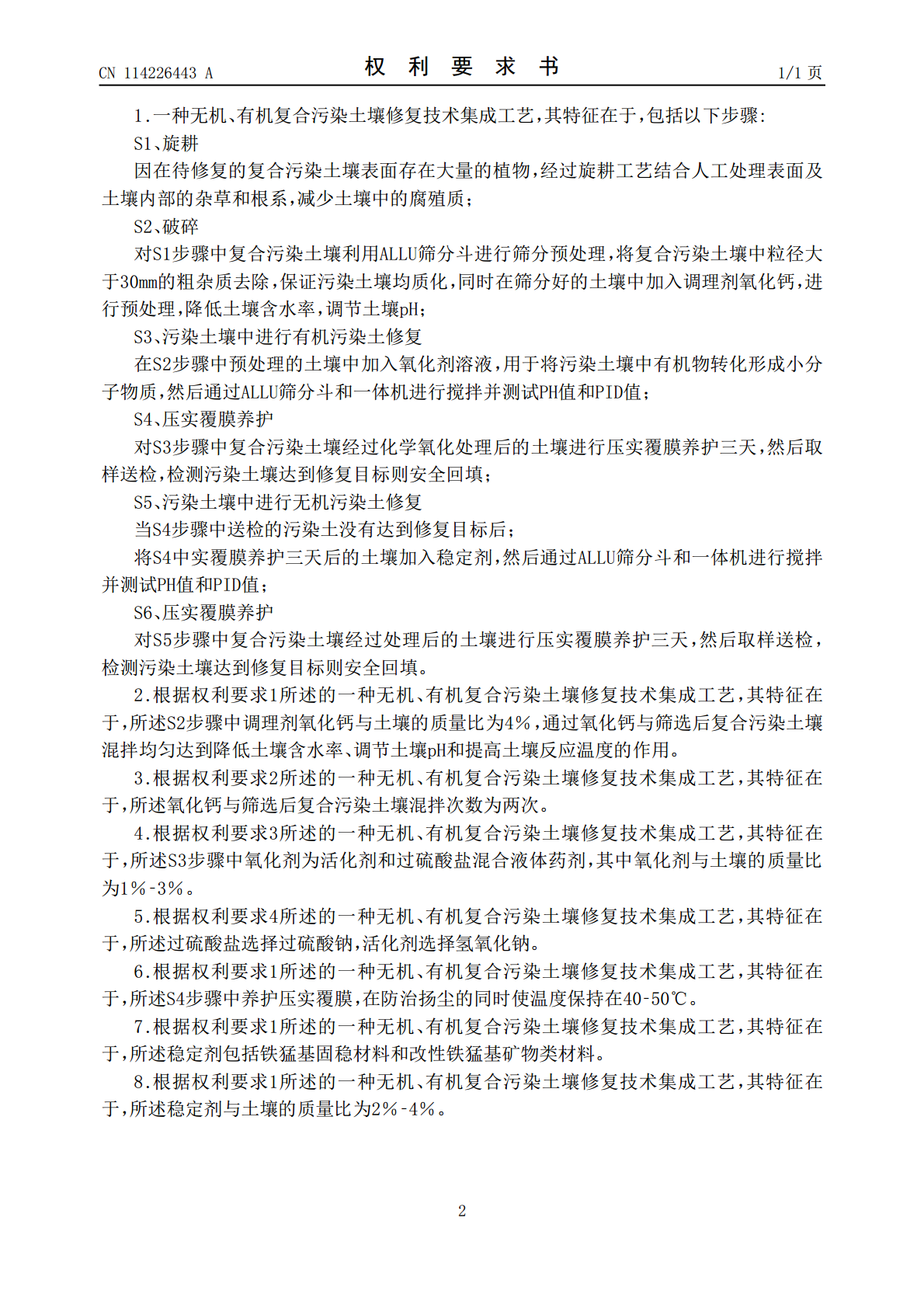

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114226443A(43)申请公布日2022.03.25(21)申请号202111579340.0(51)Int.Cl.(22)申请日2021.12.22B09C1/08(2006.01)(71)申请人中电建十一局工程有限公司地址450000河南省郑州市中原区高新区莲花街59号申请人中国雄安集团生态建设投资有限公司中国水利水电第十一工程局有限公司(72)发明人李晓光王峰赵伟李双董战营(74)专利代理机构郑州智多谋知识产权代理事务所(特殊普通合伙)41170代理人康锦鹤权利要求书1页说明书6页附图1页(54)发明名称一种无机、有机复合污染土壤修复技术集成工艺(57)摘要本发明公开了一种无机、有机复合污染土壤修复技术集成工艺，包括以下步骤:S1、旋耕、S2、破碎、S3、污染土壤中进行有机污染土修复、S4、压实覆膜养护、S5、污染土壤中进行无机污染土修复、S6、压实覆膜养护对S5步骤中复合污染土壤经过处理后的土壤进行压实覆膜养护三天，然后取样送检，检测污染土壤达到修复目标则安全回填，本发明可以满足实际工程工期紧、污染土壤量大、投资有限的实际需求。CN114226443ACN114226443A权利要求书1/1页1.一种无机、有机复合污染土壤修复技术集成工艺，其特征在于，包括以下步骤:S1、旋耕因在待修复的复合污染土壤表面存在大量的植物，经过旋耕工艺结合人工处理表面及土壤内部的杂草和根系，减少土壤中的腐殖质；S2、破碎对S1步骤中复合污染土壤利用ALLU筛分斗进行筛分预处理，将复合污染土壤中粒径大于30mm的粗杂质去除，保证污染土壤均质化，同时在筛分好的土壤中加入调理剂氧化钙，进行预处理，降低土壤含水率，调节土壤pH；S3、污染土壤中进行有机污染土修复在S2步骤中预处理的土壤中加入氧化剂溶液，用于将污染土壤中有机物转化形成小分子物质，然后通过ALLU筛分斗和一体机进行搅拌并测试PH值和PID值；S4、压实覆膜养护对S3步骤中复合污染土壤经过化学氧化处理后的土壤进行压实覆膜养护三天，然后取样送检，检测污染土壤达到修复目标则安全回填；S5、污染土壤中进行无机污染土修复当S4步骤中送检的污染土没有达到修复目标后；将S4中实覆膜养护三天后的土壤加入稳定剂，然后通过ALLU筛分斗和一体机进行搅拌并测试PH值和PID值；S6、压实覆膜养护对S5步骤中复合污染土壤经过处理后的土壤进行压实覆膜养护三天，然后取样送检，检测污染土壤达到修复目标则安全回填。2.根据权利要求1所述的一种无机、有机复合污染土壤修复技术集成工艺，其特征在于，所述S2步骤中调理剂氧化钙与土壤的质量比为4％，通过氧化钙与筛选后复合污染土壤混拌均匀达到降低土壤含水率、调节土壤pH和提高土壤反应温度的作用。3.根据权利要求2所述的一种无机、有机复合污染土壤修复技术集成工艺，其特征在于，所述氧化钙与筛选后复合污染土壤混拌次数为两次。4.根据权利要求3所述的一种无机、有机复合污染土壤修复技术集成工艺，其特征在于，所述S3步骤中氧化剂为活化剂和过硫酸盐混合液体药剂，其中氧化剂与土壤的质量比为1％‑3％。5.根据权利要求4所述的一种无机、有机复合污染土壤修复技术集成工艺，其特征在于，所述过硫酸盐选择过硫酸钠，活化剂选择氢氧化钠。6.根据权利要求1所述的一种无机、有机复合污染土壤修复技术集成工艺，其特征在于，所述S4步骤中养护压实覆膜，在防治扬尘的同时使温度保持在40‑50℃。7.根据权利要求1所述的一种无机、有机复合污染土壤修复技术集成工艺，其特征在于，所述稳定剂包括铁猛基固稳材料和改性铁猛基矿物类材料。8.根据权利要求1所述的一种无机、有机复合污染土壤修复技术集成工艺，其特征在于，所述稳定剂与土壤的质量比为2％‑4％。2CN114226443A说明书1/6页一种无机、有机复合污染土壤修复技术集成工艺技术领域[0001]本发明涉及污染土壤修复技术领域，尤其涉及一种无机、有机复合污染土壤修复技术集成工艺。背景技术[0002]随着现代工业化和城市化进程的推进，土壤有机污染物和重金属污染已成为影响人类健康和全球环境的重大问题。石油、化工、冶金、电镀等行业在生产和运输过程中，会产生有机物、重金属及其混合物排放到土壤中。然而，由于有机物和重金属等污染物的不同，需要不同的化学处理和修复技术。[0003]目前，对污染土壤修复的方法，大部分只针对单一的有机污染土壤或重金属污染土壤，其中，处理有机污染土壤的方法主要有还原法(CN10105368)、化学淋洗法(CN104307860A)、臭氧氧化法(CN102513345A)、电化学氧化法、光化学氧化法等。这些方法虽然对有机污染土壤有一定的修复作用，但是都存在各自的不足。同时，针对重
