一种可水肥一体的滴灌节水阀及应用其的灌溉系统.pdf

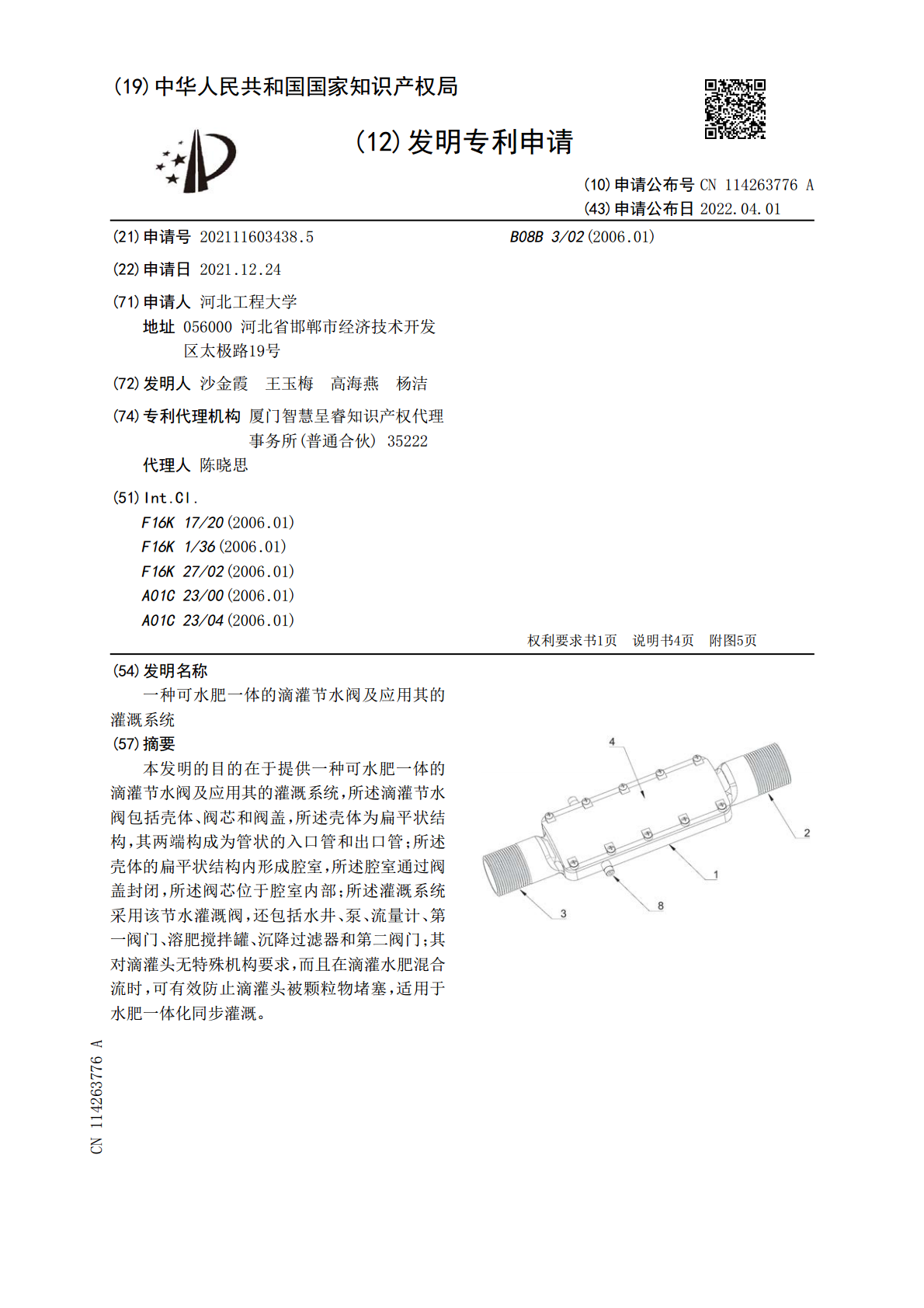

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114263776A(43)申请公布日2022.04.01(21)申请号202111603438.5B08B3/02(2006.01)(22)申请日2021.12.24(71)申请人河北工程大学地址056000河北省邯郸市经济技术开发区太极路19号(72)发明人沙金霞王玉梅高海燕杨洁(74)专利代理机构厦门智慧呈睿知识产权代理事务所(普通合伙)35222代理人陈晓思(51)Int.Cl.F16K17/20(2006.01)F16K1/36(2006.01)F16K27/02(2006.01)A01C23/00(2006.01)A01C23/04(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种可水肥一体的滴灌节水阀及应用其的灌溉系统(57)摘要本发明的目的在于提供一种可水肥一体的滴灌节水阀及应用其的灌溉系统，所述滴灌节水阀包括壳体、阀芯和阀盖，所述壳体为扁平状结构，其两端构成为管状的入口管和出口管；所述壳体的扁平状结构内形成腔室，所述腔室通过阀盖封闭，所述阀芯位于腔室内部；所述灌溉系统采用该节水灌溉阀，还包括水井、泵、流量计、第一阀门、溶肥搅拌罐、沉降过滤器和第二阀门；其对滴灌头无特殊机构要求，而且在滴灌水肥混合流时，可有效防止滴灌头被颗粒物堵塞，适用于水肥一体化同步灌溉。CN114263776ACN114263776A权利要求书1/1页1.一种可水肥一体的滴灌节水阀，包括壳体、阀芯和阀盖，所述壳体为扁平状结构，其两端构成为管状的入口管和出口管；所述壳体的扁平状结构内形成腔室，所述腔室通过阀盖封闭，所述腔室底面上设置有两列多排限位挡板，两列限位挡板在沿壳体的轴向方向上错位设置，每一列限位挡板之间同间隔均匀排布，且位于同一排的两块限位挡板相互临近的端部之间留有沿壳体径向的空隙，每一块限位挡板与腔室侧壁面之间也具有沿壳体径向的空隙；所述腔室的两侧面均设置有沿壳体轴向方向的冲洗槽，所述冲洗槽上设置有穿透壳体侧壁的清洗接口；所述阀芯嵌合在壳体内的腔室中，包括主体框架和位于主体框架内的挡流板，所述挡流板包括交错设置的两列多排，位于同一列的挡流板之间同间隔均匀设置，两列挡流板的自由端在沿阀芯轴向方向上具有相互覆盖的交错区域；所述挡流板一端与主体框架内侧面固定连接，另一端向主体框架内部延伸形成自由端，且自由端可弹性弯曲形变；所述主体框架的侧壁上位于相邻的两块挡流板之间以及两端部的挡流板的外侧还设置有穿透主体框架侧壁的通孔；所述阀芯的外形轮廓与所述腔室的内侧面轮廓相适配，使得阀芯可固定嵌合在腔室内，且两列限位挡板与两列挡流板一一配合交错排布，部分所述通孔与冲洗槽对应连通。2.根据权利要求1所述的滴灌节水阀，其特征还在于，所述限位挡板为从腔室的底面向上延伸至与腔室侧壁同高度的弧形板，且限位挡板内端侧与外端侧的连线与壳体的中轴线之间的夹角为锐角。3.根据权利要求1所述的滴灌节水阀，其特征还在于，所述挡流板的自由端部形成圆柱状的接触头，所述接触头用于触碰限位挡板以形成密封。4.根据权利要求1所述的滴灌节水阀，其特征还在于，所述腔室为形成在壳体的扁平状结构上的槽结构，所述槽结构呈现为长方体状，所述主体框架的外形轮廓也是长方体状。5.根据权利要求1所述的滴灌节水阀，其特征还在于，所述阀芯主体框架侧壁上的通孔与壳体的腔室侧面上的冲洗槽对应连通，在入口管方向，所述清洗槽覆盖全部的通孔，在出口管方向，最外侧的一个或多个通孔不与清洗槽对应。6.一种灌溉系统，其应用权利要求1‑5中任一项所述的滴灌节水阀，包括水井、泵、流量计、第一阀门、溶肥搅拌罐、沉降过滤器和第二阀门，所述泵抽取水井中水源至输水管路，所述流量计、第一阀门、溶肥搅拌罐、沉降过滤器和第二阀门依次串接在输水管路上，所述溶肥搅拌罐用于向水流中混合入肥料，所述滴灌节水阀安装在所述第二阀门的下游的滴灌管线中。2CN114263776A说明书1/4页一种可水肥一体的滴灌节水阀及应用其的灌溉系统技术领域[0001]本发明属于农业灌溉设备器材、灌溉系统技术领域，具体涉及一种可水肥一体的滴灌节水阀及应用其的灌溉系统。背景技术[0002]我国北方及西北大部分地区都处于缺水地带，而水力资源利用中，工业及生活用水很难减少用量，因此诸多学者及业内人士把节水重任的目标放在了农业灌溉上，滴灌技术被公认为是一种节能、效果好的灌溉方式而在干旱地区得到大力推广。[0003]滴灌系统的故障一般出现在滴灌头上，如滴头堵塞、漏水、水头压力不均衡、流量不均等，如传统的迷宫带式滴灌装置，其利用迷宫式流道使得出水口形成微滴流量进行滴灌，但一旦进入杂物堵塞迷宫通道后，不仅仅会越来越多地积存在通道内，而且极难清洗，目前市面上也缺乏滴灌头清洗的设备。发明
