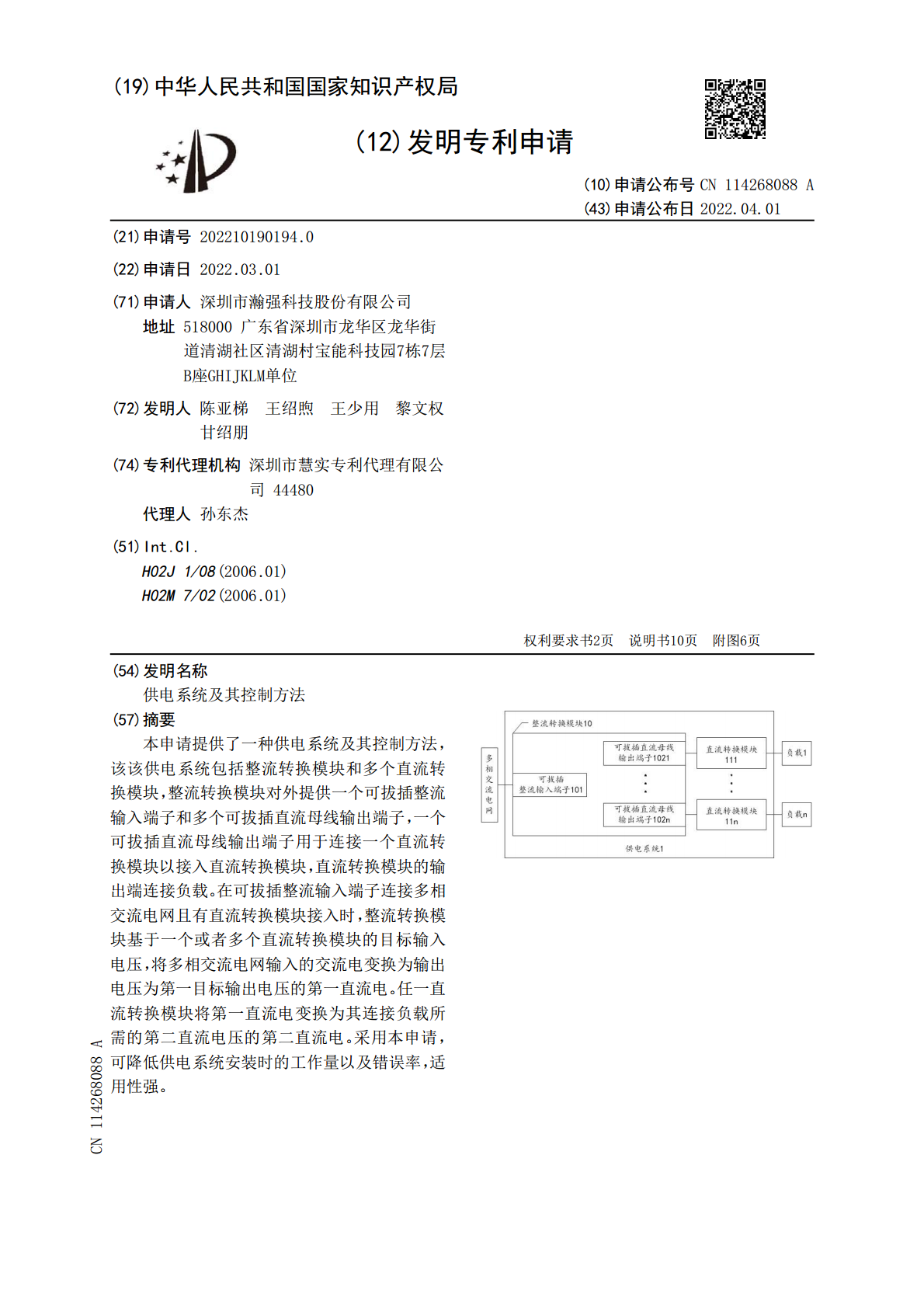

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114268088A(43)申请公布日2022.04.01(21)申请号202210190194.0(22)申请日2022.03.01(71)申请人深圳市瀚强科技股份有限公司地址518000广东省深圳市龙华区龙华街道清湖社区清湖村宝能科技园7栋7层B座GHIJKLM单位(72)发明人陈亚梯王绍煦王少用黎文权甘绍朋(74)专利代理机构深圳市慧实专利代理有限公司44480代理人孙东杰(51)Int.Cl.H02J1/08(2006.01)H02M7/02(2006.01)权利要求书2页说明书10页附图6页(54)发明名称供电系统及其控制方法(57)摘要本申请提供了一种供电系统及其控制方法，该该供电系统包括整流转换模块和多个直流转换模块，整流转换模块对外提供一个可拔插整流输入端子和多个可拔插直流母线输出端子，一个可拔插直流母线输出端子用于连接一个直流转换模块以接入直流转换模块，直流转换模块的输出端连接负载。在可拔插整流输入端子连接多相交流电网且有直流转换模块接入时，整流转换模块基于一个或者多个直流转换模块的目标输入电压，将多相交流电网输入的交流电变换为输出电压为第一目标输出电压的第一直流电。任一直流转换模块将第一直流电变换为其连接负载所需的第二直流电压的第二直流电。采用本申请，可降低供电系统安装时的工作量以及错误率，适用性强。CN114268088ACN114268088A权利要求书1/2页1.一种供电系统，其特征在于，所述供电系统包括整流转换模块和多个直流转换模块，所述整流转换模块对外提供一个可拔插整流输入端子和多个可拔插直流母线输出端子，所述可拔插整流输入端子用于连接多相交流电网，所述多个可拔插直流母线输出端子中的一个可拔插直流母线输出端子用于连接所述多个直流转换模块中的一个直流转换模块以接入所述直流转换模块，所述直流转换模块的输出端连接负载；所述整流转换模块，用于在所述可拔插整流输入端子连接所述多相交流电网且有一个或者多个所述直流转换模块接入时，基于所述一个或者多个所述直流转换模块的目标输入电压，将所述多相交流电网输入的交流电变换为输出电压为第一目标输出电压的第一直流电，并将所述第一直流电输出至所述一个或者多个所述直流转换模块，所述第一目标输出电压由所述一个或者多个所述直流转换模块的目标输入电压得到；所述一个或者多个所述直流转换模块中任一直流转换模块，用于将所述第一直流电变换为输出电压为所述任一直流转换模块连接的负载所需的第二目标输出电压的第二直流电，并将所述第二直流电输出至所述负载，所述第二目标输出电压小于或者等于所述第一目标输出电压。2.根据权利要求1所述的供电系统，其特征在于，所述整流转换模块包括第一控制器和交流AC/直流DC电路；所述第一控制器用于获得所述一个或者多个所述直流转换模块的目标输入电压的平均值以作为所述第一目标输出电压，并控制所述AC/DC电路将所述多相交流电网输入的交流电变换为输出电压为所述第一目标输出电压的第一直流电。3.根据权利要求2所述的供电系统，其特征在于，所述第一控制器还用于获取所述一个或者多个所述直流转换模块连接的负载所需的第二目标输出电压，基于所述直流转换模块的输入电压与输出电压之间的映射关系获得所述一个或者多个所述直流转换模块的目标输入电压。4.根据权利要求2所述的供电系统，其特征在于，所述任一直流转换模块包括第二控制器；所述第二控制器还用于在所述任一直流转换模块通过所述一个可拔插直流母线输出端子接入所述整流转换模块时，基于所述负载所需的第二目标输出电压获得所述任一直流转换模块的目标输入电压，并向所述整流转换模块发送所述任一直流转换模块的目标输入电压；所述第一控制器还用于从所述第二控制器接收所述任一直流转换模块的目标输入电压。5.根据权利要求4所述的供电系统，其特征在于，所述任一直流转换模块的第二控制器用于基于所述任一直流转换模块连接的负载所需的第二目标输出电压、目标工作电流和第一可控转换效率获得所述任一直流转换模块的目标输入功率，并根据所述任一直流转换模块的目标输入功率和目标输入电流获得所述任一直流转换模块的目标输入电压。6.一种供电系统的控制方法，其特征在于，所述供电系统包括整流转换模块和多个直流转换模块，所述整流转换模块对外提供一个可拔插整流输入端子和多个可拔插直流母线输出端子，所述可拔插整流输入端子用于连接多相交流电网，所述多个可拔插直流母线输出端子中的一个可拔插直流母线输出端子用于连接所述多个直流转换模块中的一个直流2CN114268088A权利要求书2/2页转换模块以接入所述直流转换模块，所述直流转换模块的输出端连接负载；所述方法包括：在所述可拔插整流输入端子连接所述多相交流电网且有一个或者多个所述直
