PDT跨系统互联中信令网关选择最优媒体网关的方法.pdf

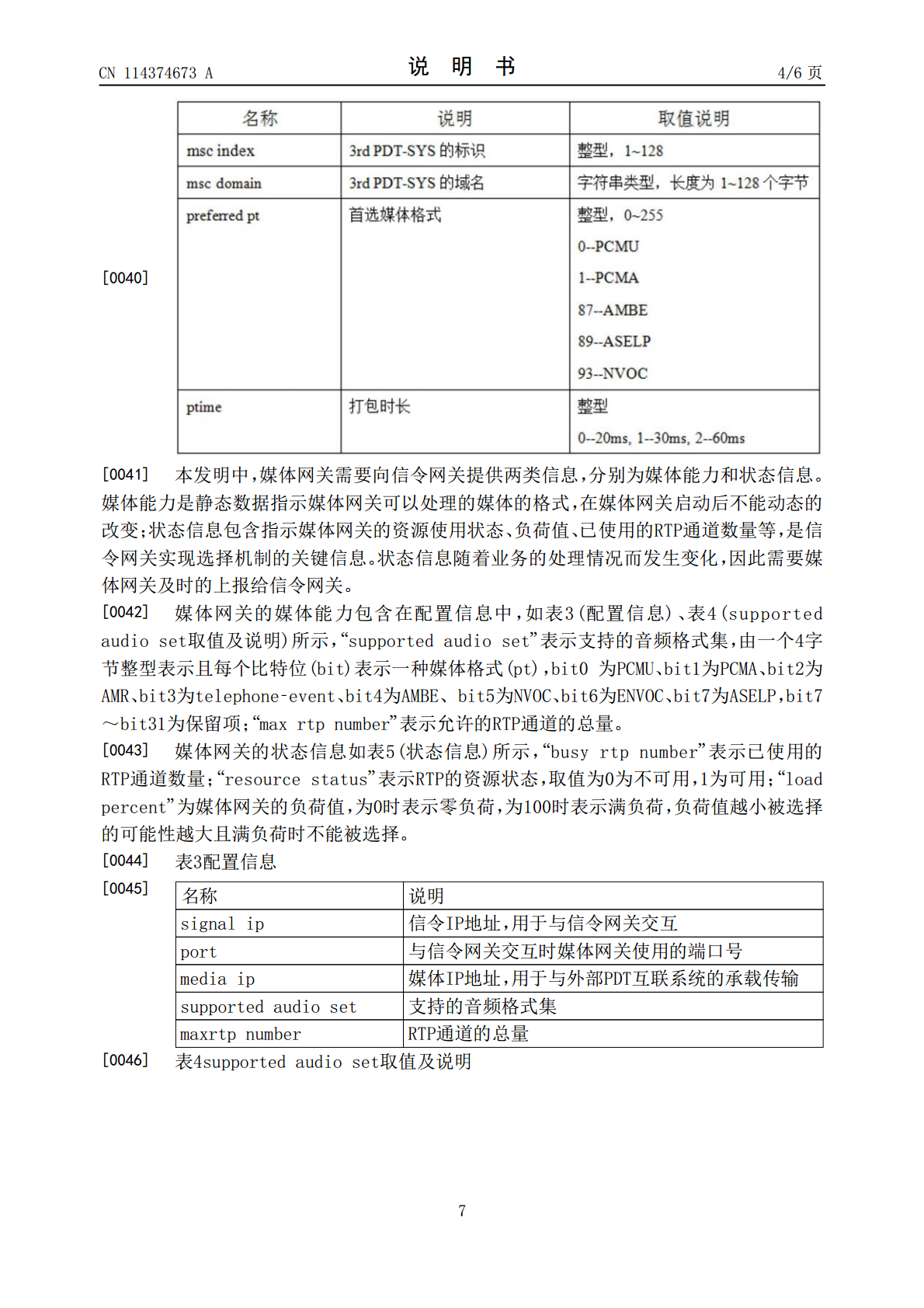

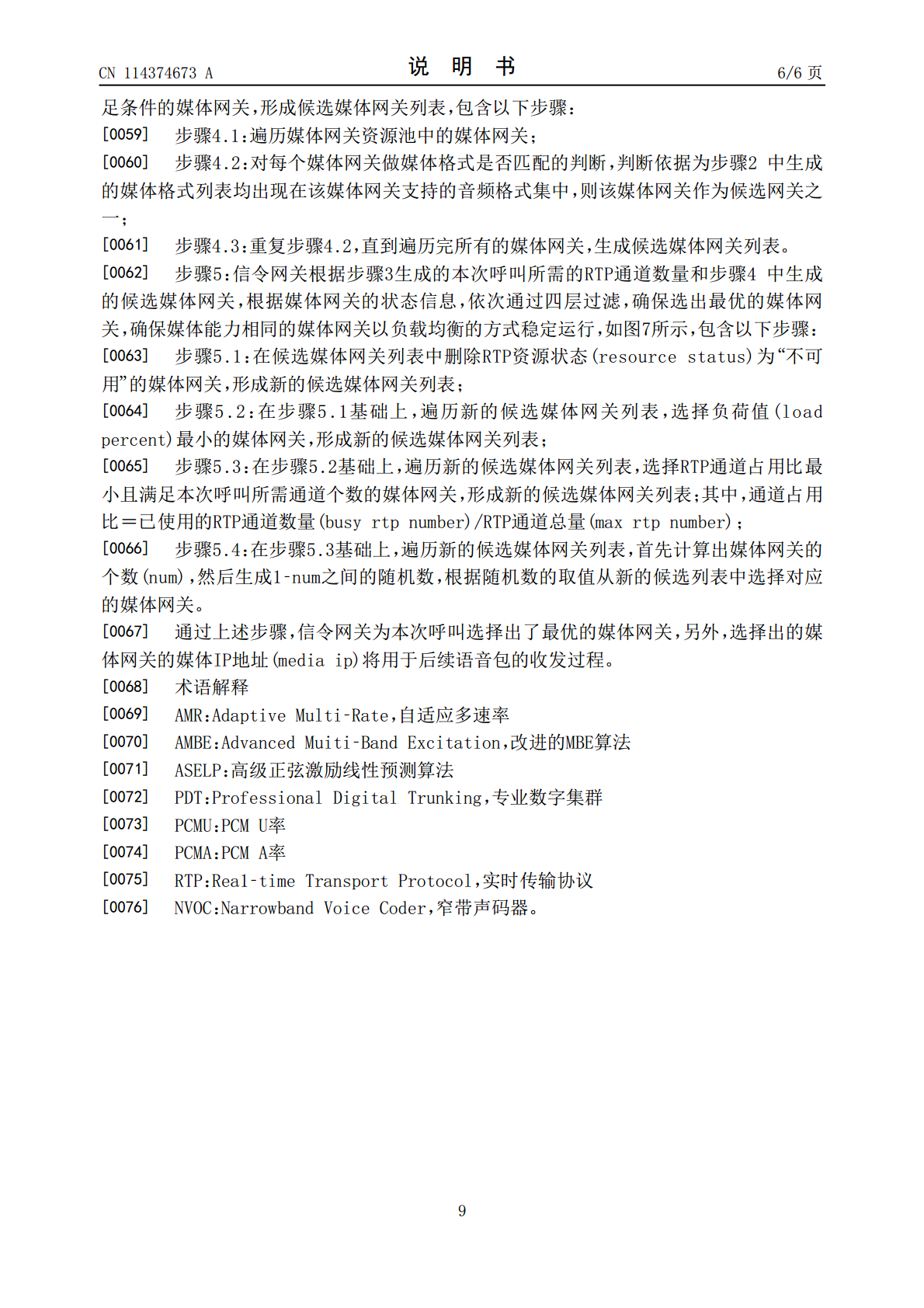

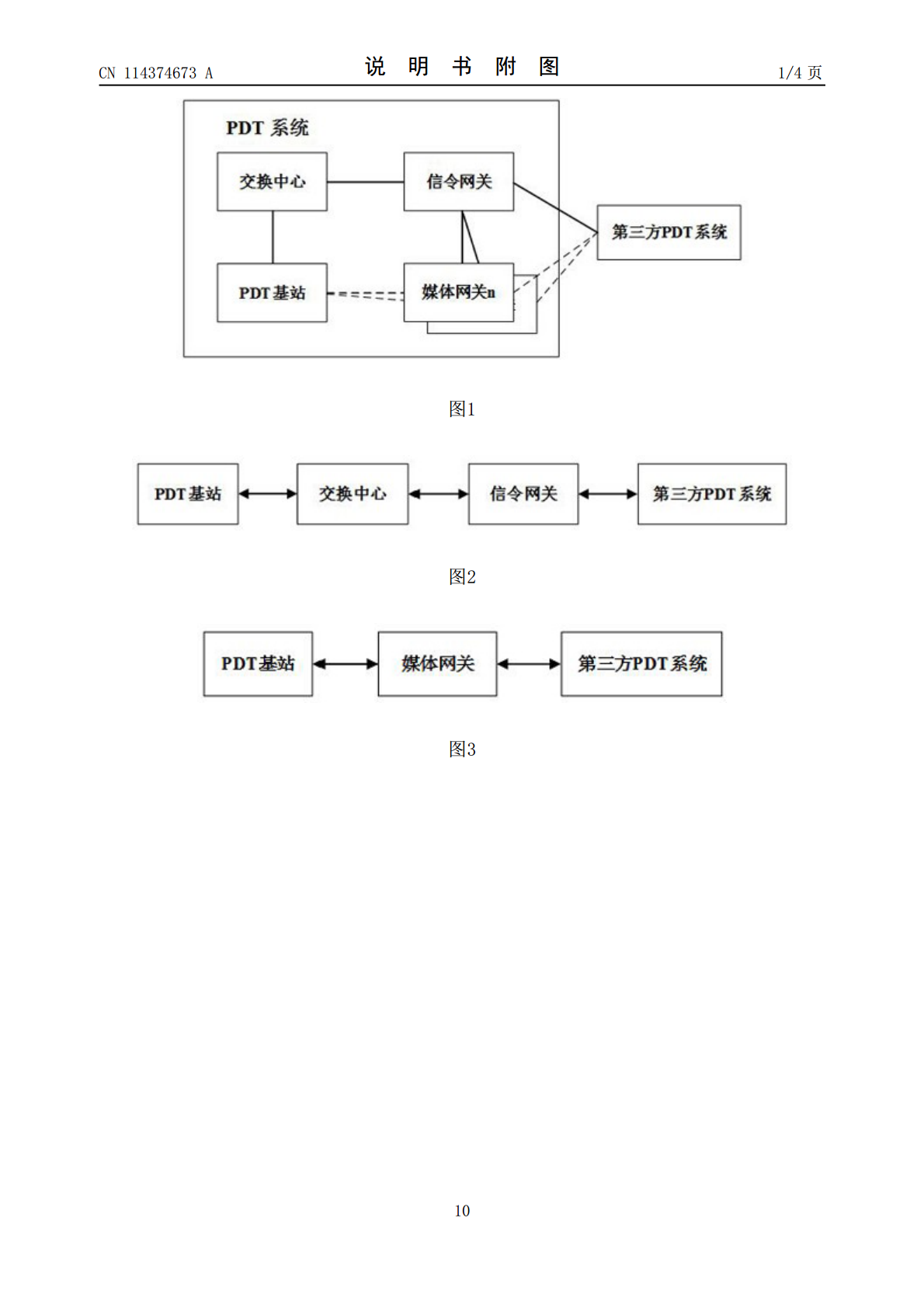

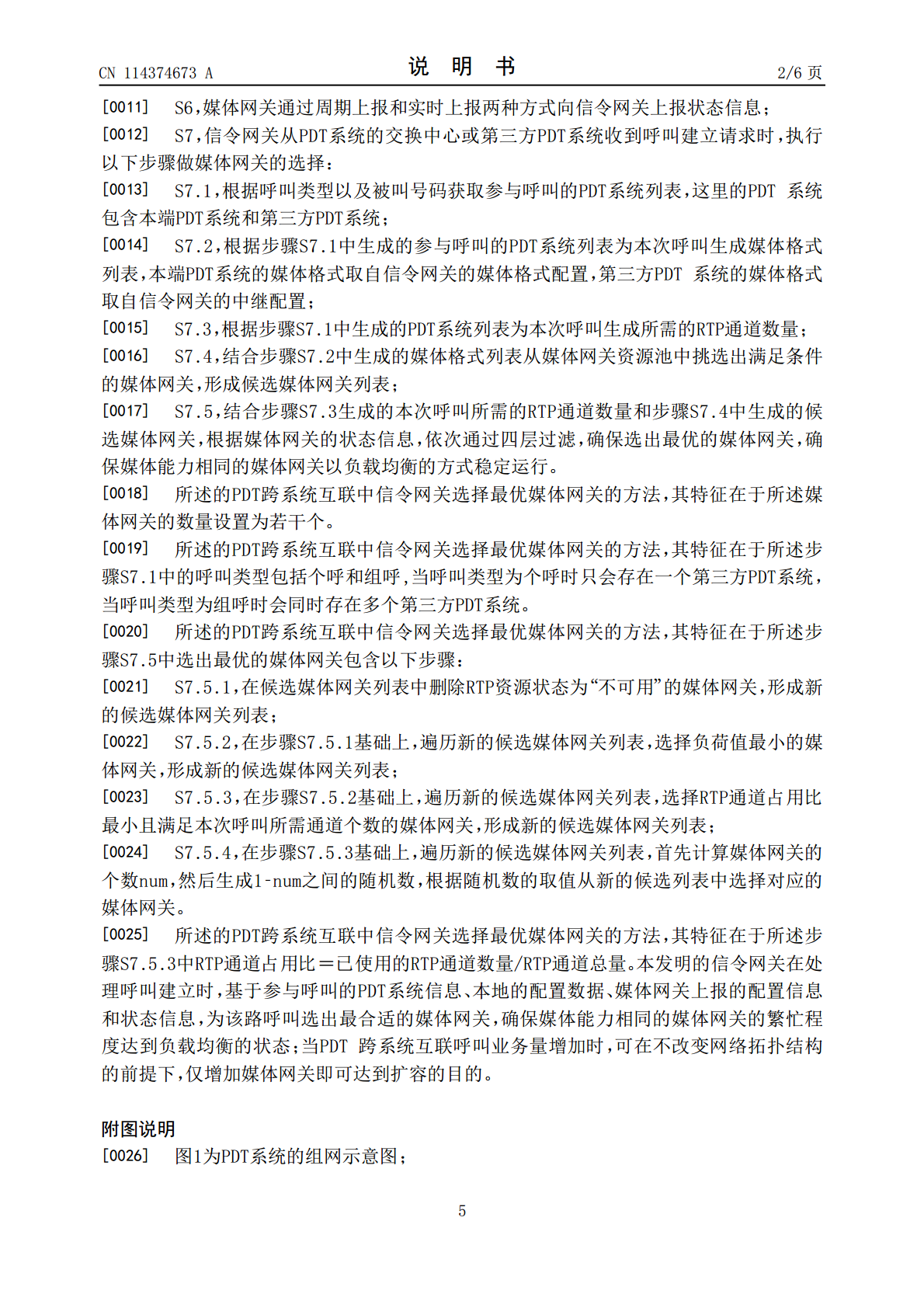

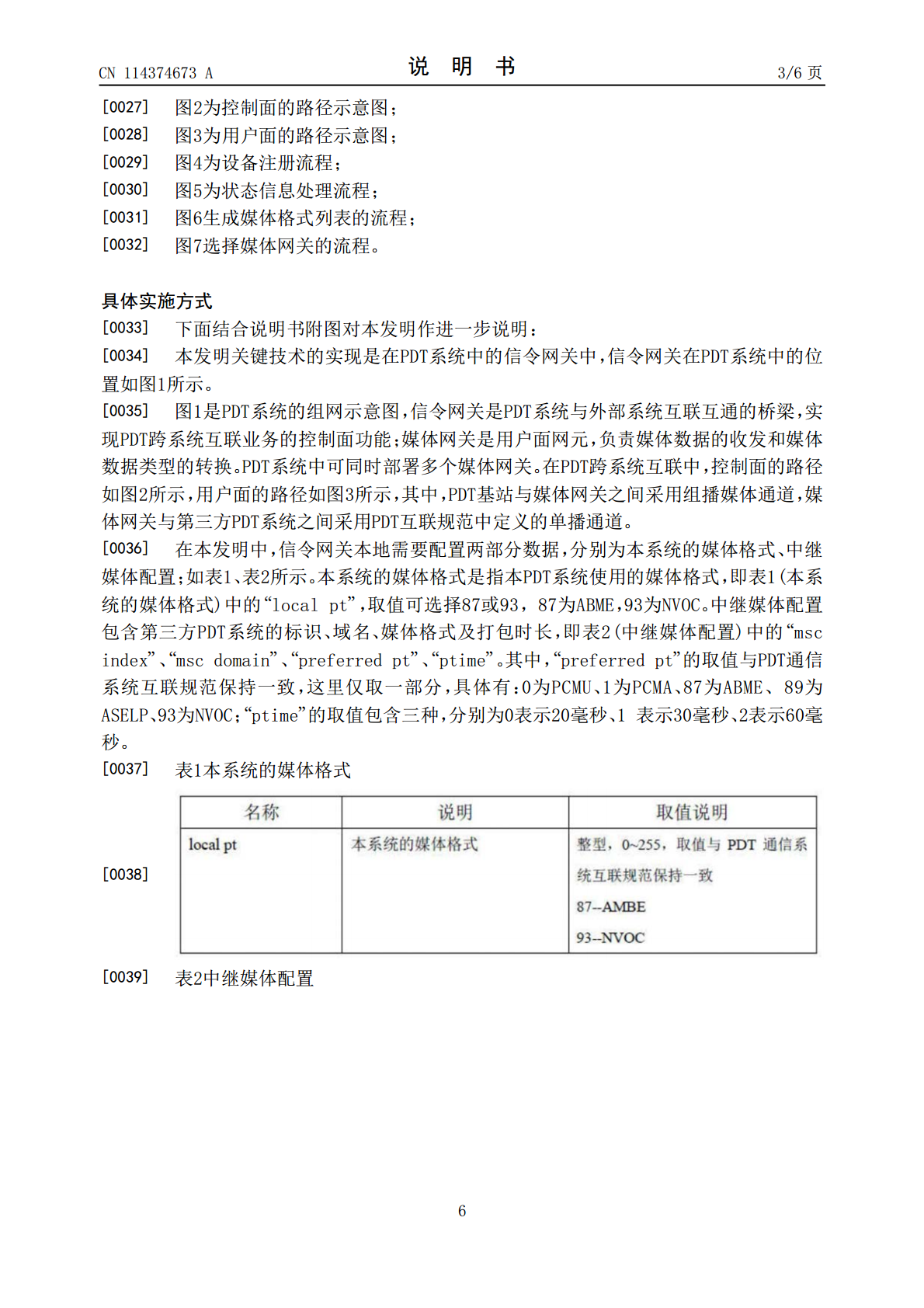

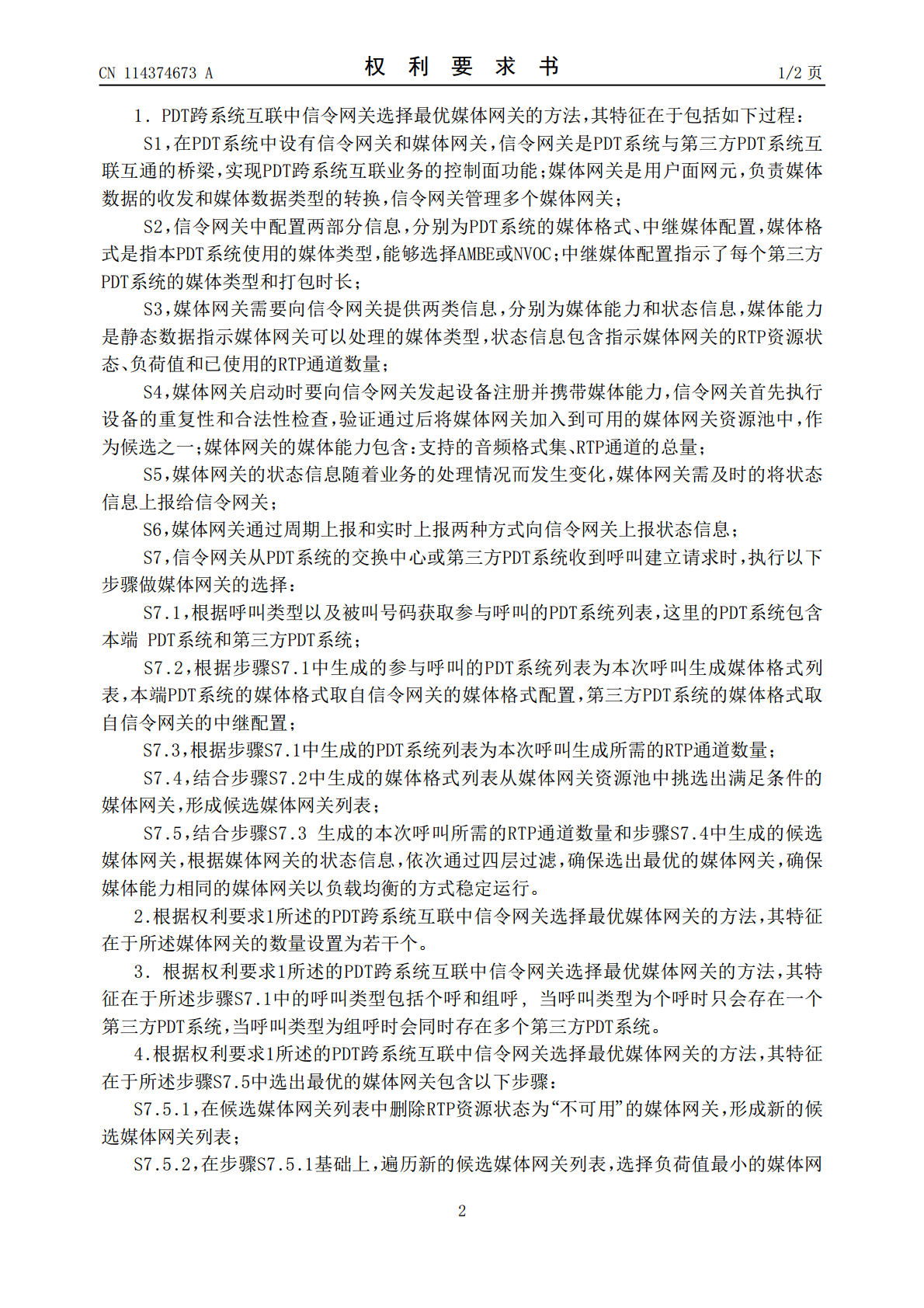

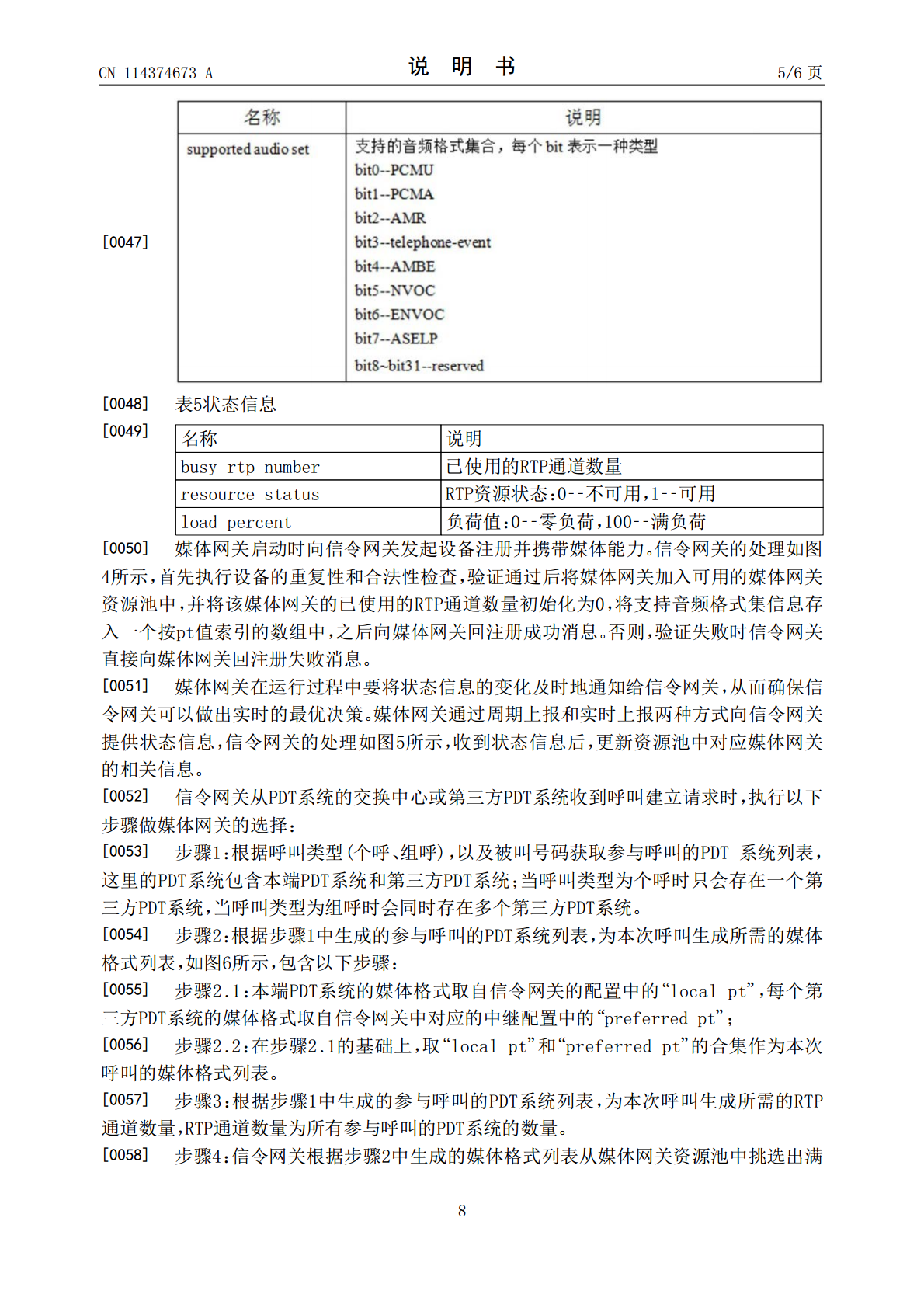

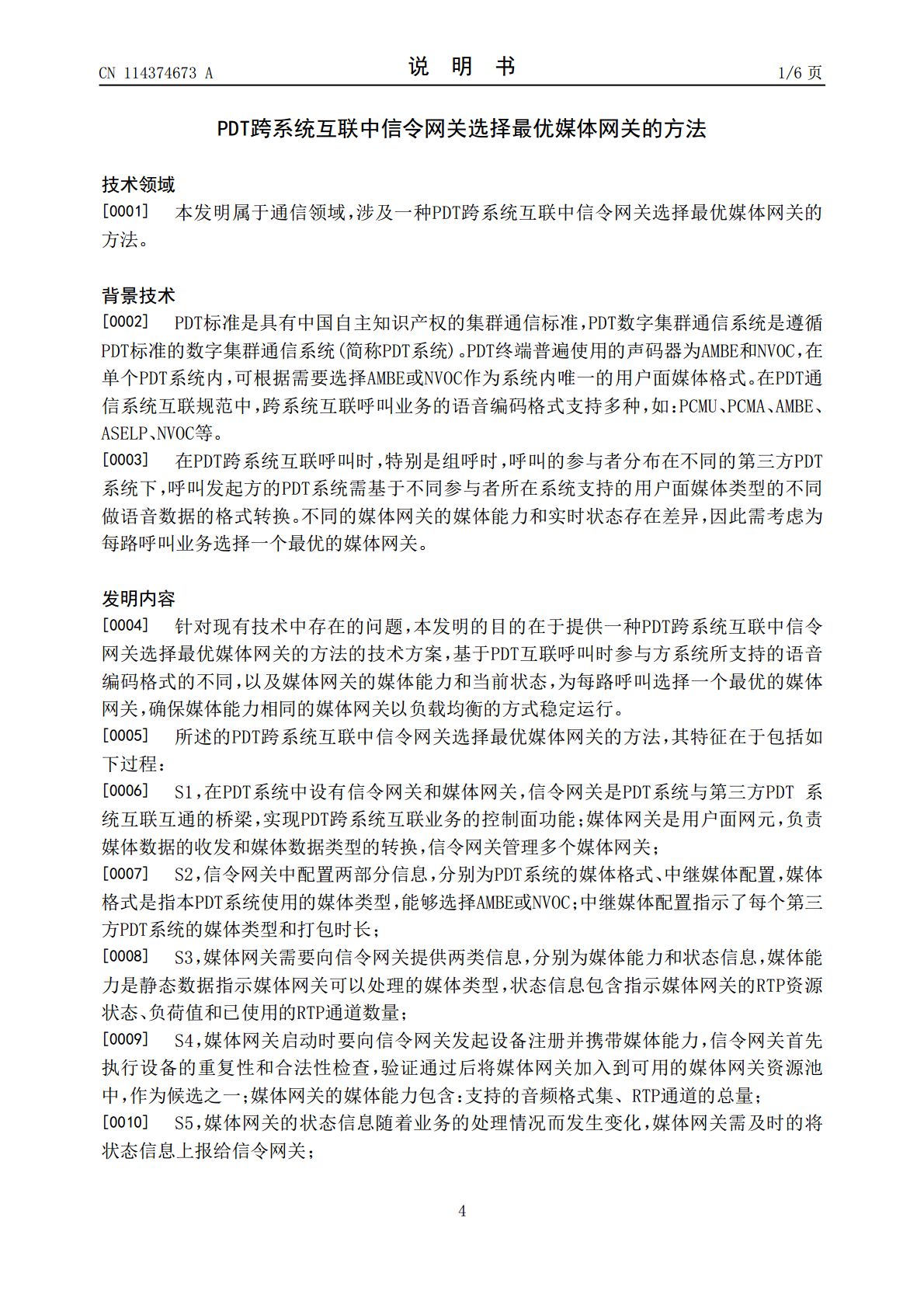

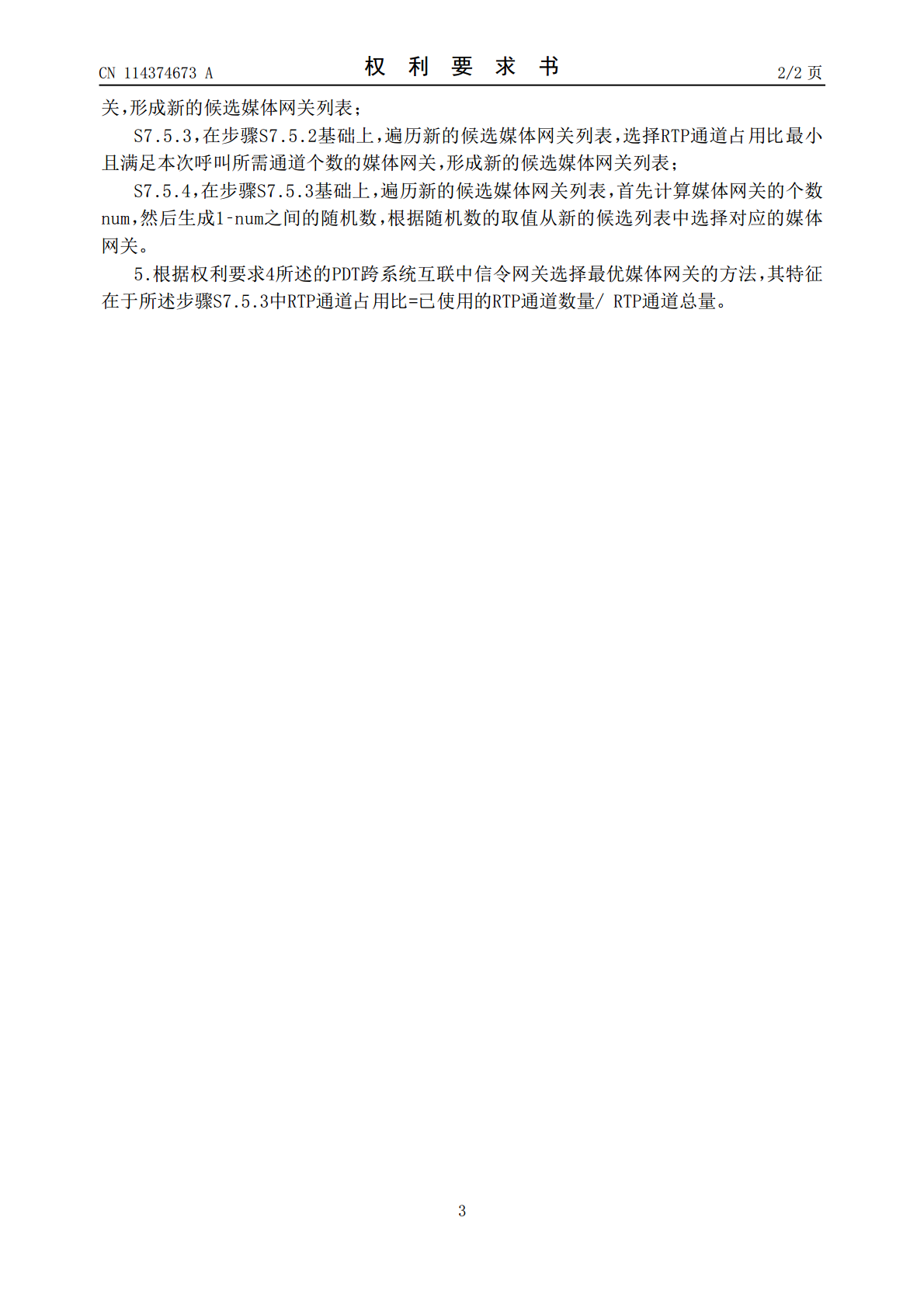

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114374673A(43)申请公布日2022.04.19(21)申请号202111535528.5(22)申请日2021.12.15(71)申请人东方通信股份有限公司地址310053浙江省杭州市滨江区东信大道66号(72)发明人华瑞娟姬彦利朱达宇曾墩红(74)专利代理机构杭州富铮智库专利代理事务所(普通合伙)33416代理人刘鑫(51)Int.Cl.H04L65/1023(2022.01)H04L65/1033(2022.01)权利要求书2页说明书6页附图4页(54)发明名称PDT跨系统互联中信令网关选择最优媒体网关的方法(57)摘要本发明涉及一种PDT跨系统互联中信令网关选择最优媒体网关的方法。本发明的信令网关在处理呼叫建立时，基于参与呼叫的PDT系统信息、本地的配置数据、媒体网关上报的配置信息和状态信息，为该路呼叫选出最合适的媒体网关，确保媒体能力相同的媒体网关的繁忙程度达到负载均衡的状态；当PDT跨系统互联呼叫业务量增加时，可在不改变网络拓扑结构的前提下，仅增加媒体网关即可达到扩容的目的。CN114374673ACN114374673A权利要求书1/2页1.PDT跨系统互联中信令网关选择最优媒体网关的方法，其特征在于包括如下过程：S1，在PDT系统中设有信令网关和媒体网关，信令网关是PDT系统与第三方PDT系统互联互通的桥梁，实现PDT跨系统互联业务的控制面功能；媒体网关是用户面网元，负责媒体数据的收发和媒体数据类型的转换，信令网关管理多个媒体网关；S2，信令网关中配置两部分信息，分别为PDT系统的媒体格式、中继媒体配置，媒体格式是指本PDT系统使用的媒体类型，能够选择AMBE或NVOC；中继媒体配置指示了每个第三方PDT系统的媒体类型和打包时长；S3，媒体网关需要向信令网关提供两类信息，分别为媒体能力和状态信息，媒体能力是静态数据指示媒体网关可以处理的媒体类型，状态信息包含指示媒体网关的RTP资源状态、负荷值和已使用的RTP通道数量；S4，媒体网关启动时要向信令网关发起设备注册并携带媒体能力，信令网关首先执行设备的重复性和合法性检查，验证通过后将媒体网关加入到可用的媒体网关资源池中，作为候选之一；媒体网关的媒体能力包含：支持的音频格式集、RTP通道的总量；S5，媒体网关的状态信息随着业务的处理情况而发生变化，媒体网关需及时的将状态信息上报给信令网关；S6，媒体网关通过周期上报和实时上报两种方式向信令网关上报状态信息；S7，信令网关从PDT系统的交换中心或第三方PDT系统收到呼叫建立请求时，执行以下步骤做媒体网关的选择：S7.1，根据呼叫类型以及被叫号码获取参与呼叫的PDT系统列表，这里的PDT系统包含本端PDT系统和第三方PDT系统；S7.2，根据步骤S7.1中生成的参与呼叫的PDT系统列表为本次呼叫生成媒体格式列表，本端PDT系统的媒体格式取自信令网关的媒体格式配置，第三方PDT系统的媒体格式取自信令网关的中继配置；S7.3，根据步骤S7.1中生成的PDT系统列表为本次呼叫生成所需的RTP通道数量；S7.4，结合步骤S7.2中生成的媒体格式列表从媒体网关资源池中挑选出满足条件的媒体网关，形成候选媒体网关列表；S7.5，结合步骤S7.3生成的本次呼叫所需的RTP通道数量和步骤S7.4中生成的候选媒体网关，根据媒体网关的状态信息，依次通过四层过滤，确保选出最优的媒体网关，确保媒体能力相同的媒体网关以负载均衡的方式稳定运行。2.根据权利要求1所述的PDT跨系统互联中信令网关选择最优媒体网关的方法，其特征在于所述媒体网关的数量设置为若干个。3.根据权利要求1所述的PDT跨系统互联中信令网关选择最优媒体网关的方法，其特征在于所述步骤S7.1中的呼叫类型包括个呼和组呼,当呼叫类型为个呼时只会存在一个第三方PDT系统，当呼叫类型为组呼时会同时存在多个第三方PDT系统。4.根据权利要求1所述的PDT跨系统互联中信令网关选择最优媒体网关的方法，其特征在于所述步骤S7.5中选出最优的媒体网关包含以下步骤：S7.5.1，在候选媒体网关列表中删除RTP资源状态为“不可用”的媒体网关，形成新的候选媒体网关列表；S7.5.2，在步骤S7.5.1基础上，遍历新的候选媒体网关列表，选择负荷值最小的媒体网2CN114374673A权利要求书2/2页关，形成新的候选媒体网关列表；S7.5.3，在步骤S7.5.2基础上，遍历新的候选媒体网关列表，选择RTP通道占用比最小且满足本次呼叫所需通道个数的媒体网关，形成新的候选媒体网关列表；S7.5.4，在步骤S7.5.3基础上，遍历新的候选媒体网关列表，首先计算媒体网关的个数num，然后生成1‑num之间的随机数，根据随机数的取值从
