一种用于光电式烟雾探测器的模拟器.pdf

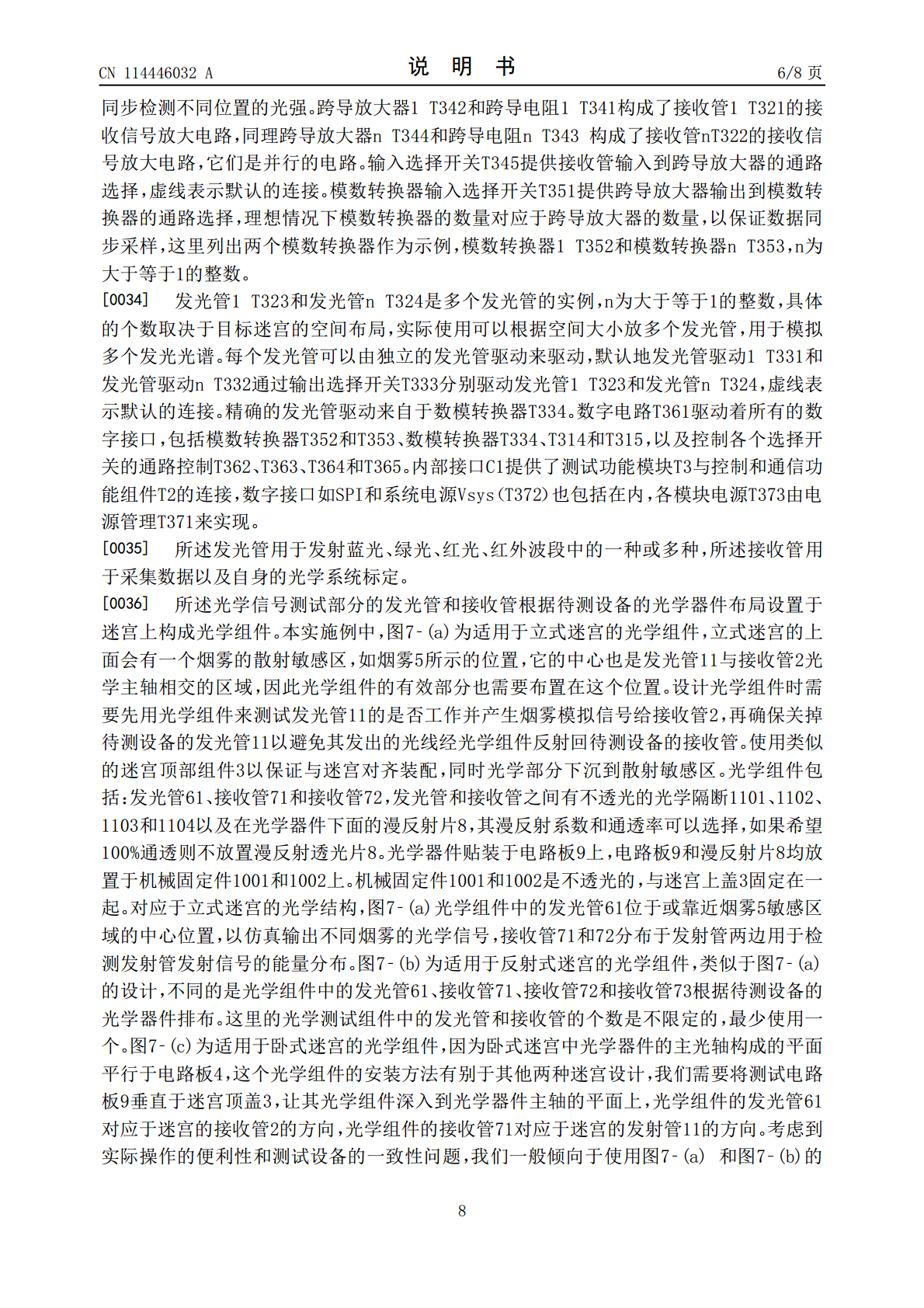

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114446032A(43)申请公布日2022.05.06(21)申请号202111514445.8(22)申请日2021.12.13(71)申请人无锡商业职业技术学院地址214000江苏省无锡市钱胡公路809号(72)发明人罗倩倩(74)专利代理机构无锡盛阳专利商标事务所(普通合伙)32227专利代理师顾朝瑞刘瑞平(51)Int.Cl.G08B29/12(2006.01)G08B17/103(2006.01)权利要求书1页说明书8页附图6页(54)发明名称一种用于光电式烟雾探测器的模拟器(57)摘要本发明的目的在于提供一种用于光电式烟雾探测器的模拟器，其可用于开发验证和工厂校验测试，可重复使用，一致性好，测试效率高，降低了成本，可覆盖各种烟雾情况，其特征在于：其包括上位机模块和下位机模块，所述下位机模块包括控制和通讯功能组件、测试功能组件和接口功能组件；所述上位机模块与控制和通讯功能组件连接，所述下位机模块内部控制和通讯功能组件分别与测试功能组件和接口功能组件连接，所述测试功能组件和接口功能组件分别与待测设备连接。CN114446032ACN114446032A权利要求书1/1页1.一种用于光电式烟雾探测器的模拟器，其特征在于：其包括上位机模块和下位机模块，所述下位机模块包括控制和通讯功能组件、测试功能组件和接口功能组件；所述上位机模块与控制和通讯功能组件连接，所述下位机模块内部控制和通讯功能组件分别与测试功能组件和接口功能组件连接，所述测试功能组件和接口功能组件分别与待测设备连接；所述上位机模块用于配置和控制下位机模块工作,以及从下位机模块读取数据；所述控制和通讯功能组件用于与上位机模块进行通信以及对测试功能组件、接口功能组件进行控制；所述测试功能组件用于向待测设备输出测试信号，所述测试信号包括光学模拟烟雾信号和电学模拟烟雾信号；所述接口功能组件用于与待测设备进行通信。2.根据权利要求1所述的一种用于光电式烟雾探测器的模拟器，其特征在于：所述控制和通讯功能组件用于与上位机模块进行通信以及对测试功能组件、接口功能组件进行控制，具体为：所述控制和通讯功能组件接收、转化来自上位机模块的烟雾数据和测试命令，并控制测试功能组件将测试信号输出给待测设备，同时控制接口功能组件从待测设备中读取、转化待测设备的测试数据。3.根据权利要求2所述的一种用于光电式烟雾探测器的模拟器，其特征在于：所述控制和通讯功能组件也可以预存储烟雾数据，下位机模块可与上位机模块在硬件上断开连接，独立工作。4.根据权利要求3所述的一种用于光电式烟雾探测器的模拟器，其特征在于：所述烟雾数据包括标准火灾烟数据、自定义的烟雾数据和从标准设备导入的测试数据。5.根据权利要求1所述的一种用于光电式烟雾探测器的模拟器，其特征在于：所述测试功能组件包括光学信号测试部分和电学信号测试部分，所述光学信号测试部分用于向待测设备输出光学模拟烟雾信号，所述电学信号测试部分用于向待测设备输出电学模拟烟雾信号。6.根据权利要求5所述的一种用于光电式烟雾探测器的模拟器，其特征在于：所述光学测试部分包括由发光管和接收管根据待测设备的光学器件布局设置于迷宫上的光学组件。7.根据权利要求5所述的一种用于光电式烟雾探测器的模拟器，其特征在于：所述电学信号测试部分包括发光管驱动输出和电学模拟烟雾信号输出，所述发光管驱动输出用于连接待测设备的发光管，所述电学模拟烟雾信号输出用于连接待测设备的接收管电路；所述电学模拟烟雾信号包括电压型信号和电流型信号。8.根据权利要求1所述的一种用于光电式烟雾探测器的模拟器，其特征在于：所述上位机模块可以编辑调整烟雾数据的比例系数；所述比例系数包括从标准的减光率换算成电学驱动信号输出的比例系数以及原始数据与实际驱动输出的幅度的比例系数，所述比例系数需要根据待测设备的输入范围来统一调整。2CN114446032A说明书1/8页一种用于光电式烟雾探测器的模拟器技术领域[0001]本发明属于烟雾探测器相关技术领域，具体涉及一种用于光电式烟雾探测器的模拟器。背景技术[0002]目前市场在上在用的绝大多数烟雾探测器均为光电式烟雾探测器。光电式烟雾探测器均是基于Mie式散射原理设计的，即没有烟雾进入探测区域的时候，发射管的发射光不会散射到接收管上，因此没有信号；当有烟雾进入到探测区域的时候，发射管的发射光经烟雾颗粒散射到接收管上，检测电路检测到接受信号，进一步判断是否是火灾烟雾进行报警。[0003]目前的光电式烟雾探测器的研发验证以及工厂校验多直接采用烟雾测试的方法，常用的方法总结如下：研发测试方法一：到国标火灾实验室如沈阳检测所去做测试，该方法比较专业但是效率低；研发测试方法二：自建符合国标或者类似于国标要求的火灾实验室
