一种基于水力平衡的制冷机房节能控制系统及其方法.pdf

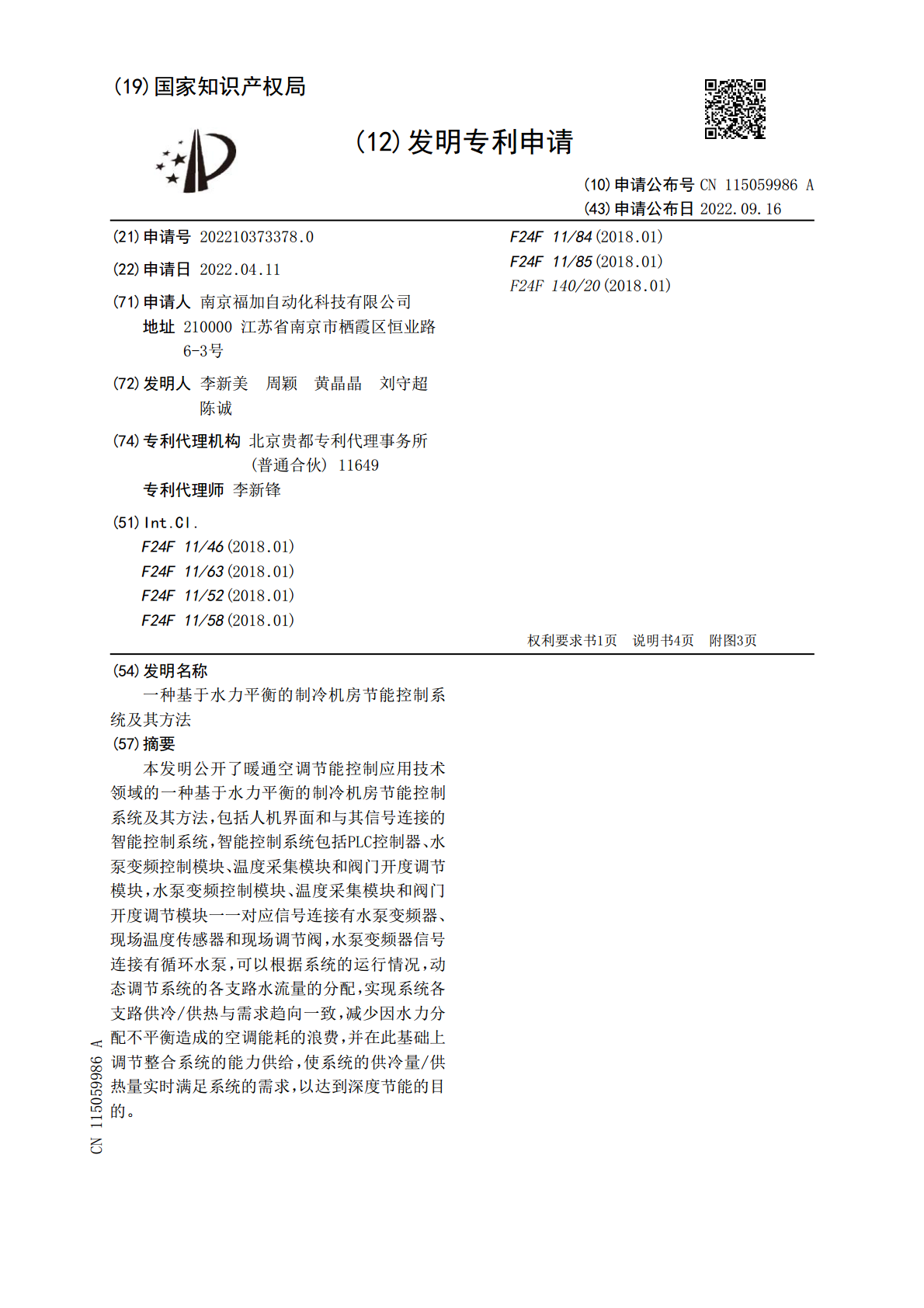

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115059986A(43)申请公布日2022.09.16(21)申请号202210373378.0F24F11/84(2018.01)(22)申请日2022.04.11F24F11/85(2018.01)F24F140/20(2018.01)(71)申请人南京福加自动化科技有限公司地址210000江苏省南京市栖霞区恒业路6-3号(72)发明人李新美周颖黄晶晶刘守超陈诚(74)专利代理机构北京贵都专利代理事务所(普通合伙)11649专利代理师李新锋(51)Int.Cl.F24F11/46(2018.01)F24F11/63(2018.01)F24F11/52(2018.01)F24F11/58(2018.01)权利要求书1页说明书4页附图3页(54)发明名称一种基于水力平衡的制冷机房节能控制系统及其方法(57)摘要本发明公开了暖通空调节能控制应用技术领域的一种基于水力平衡的制冷机房节能控制系统及其方法，包括人机界面和与其信号连接的智能控制系统，智能控制系统包括PLC控制器、水泵变频控制模块、温度采集模块和阀门开度调节模块，水泵变频控制模块、温度采集模块和阀门开度调节模块一一对应信号连接有水泵变频器、现场温度传感器和现场调节阀，水泵变频器信号连接有循环水泵，可以根据系统的运行情况，动态调节系统的各支路水流量的分配，实现系统各支路供冷/供热与需求趋向一致，减少因水力分配不平衡造成的空调能耗的浪费，并在此基础上调节整合系统的能力供给，使系统的供冷量/供热量实时满足系统的需求，以达到深度节能的目的。CN115059986ACN115059986A权利要求书1/1页1.一种基于水力平衡的制冷机房节能控制系统，包括人机界面(1)和与其信号连接的智能控制系统，其特征在于：所述智能控制系统包括PLC控制器(2)、水泵变频控制模块(3)、温度采集模块(4)和阀门开度调节模块(5)，所述PLC控制器(2)分别与水泵变频控制模块(3)、温度采集模块(4)和阀门开度调节模块(5)信号连接，所述水泵变频控制模块(3)、温度采集模块(4)和阀门开度调节模块(5)一一对应信号连接有水泵变频器(8)、现场温度传感器(9)和现场调节阀(10)，所述水泵变频器(8)信号连接有循环水泵(11)。2.根据权利要求1所述的一种基于水力平衡的制冷机房节能控制系统，其特征在于：所述PLC控制器(2)信号连接有中继器(6)，所述中继器(6)信号连接有上位机(7)，所述上位机(7)与人机界面(1)信号连接。3.根据权利要求2所述的一种基于水力平衡的制冷机房节能控制系统，其特征在于：所述人机界面(1)包括输入模块(100)、中央处理器模块(101)和存储模块(102)，所述中央处理器模块(101)分别单双向信号连接输入模块(100)和存储模块(102)。4.根据权利要求3所述的一种基于水力平衡的制冷机房节能控制系统，其特征在于：所述输入模块(100)包括操作方式单元和工作参数单元，所述工作参数单元信号连接有显示模块。5.根据权利要求2所述的一种基于水力平衡的制冷机房节能控制系统，其特征在于：所述PLC控制器(2)、中继器(6)、上位机(7)和人机界面(1)之间依次通过工业以太网连接，所述水泵变频器(8)与水泵变频控制模块(3)、循环水泵(11)之间；所述温度采集模块(4)与现场温度传感器(9)之间和所述阀门开度调节模块(5)与现场调节阀(10)之间均通过硬接线连接。6.根据权利要求1所述的一种基于水力平衡的制冷机房节能控制系统，其特征在于：所述现场温度传感器(9)安装在暖通水路系统的总供水管和回水支路水管上，所述现场调节阀(10)安装在暖通水路系统的回水支路水管上，所述循环水泵(11)安装在暖通水路系统的总供水管的各个供水支路上。7.根据权利要求1‑6任意一项所述的一种基于水力平衡的制冷机房节能控制系统的控制方法，其特征在于，包括如下步骤：根据安装在暖通水路系统供水管道与回水管道上的现场温度传感器(9)获取系统各支路的供水温度与回水温度，计算获得支路的供水回水温度差；根据对各支路温差的分析获得每个支路对冷量/热量的需求度，根据每个支路对冷量/热量的需求度调节每个支路的现场调节阀(10)的开度来控制各支路的水流量，让支路干管的实际运行流量与需求流量尽量相符，让每一个末端都不会有着明显的欠流过流现象，同时根据系统的总供水回水温度来调节系统供水循环水泵(11)的运行频率和运行台数，使系统的水流量供给实时满足系统的需求。2CN115059986A说明书1/4页一种基于水力平衡的制冷机房节能控制系统及其方法技术领域[0001]本发明涉及暖通空调节能控制应用技术领域，具体为一种基于水力平衡的制冷机房节能控制系统及其方法。背景技
