一种流量调节装置及离心式压缩机.pdf

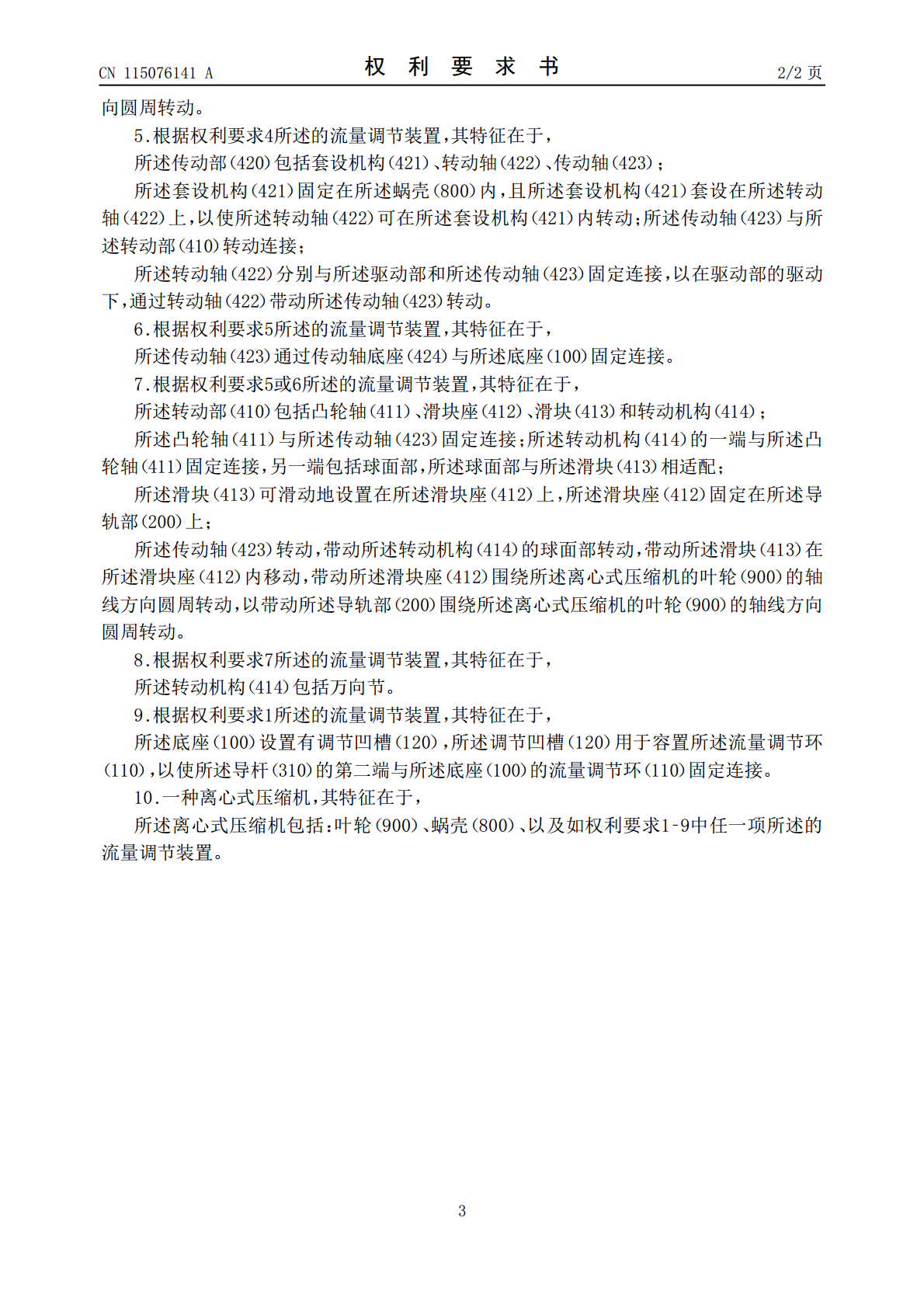

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115076141A(43)申请公布日2022.09.20(21)申请号202210860100.6(22)申请日2022.07.22(71)申请人山东天瑞重工有限公司地址261061山东省潍坊市高新区银通街6699号申请人天瑞磁悬浮智能科技（山东）有限公司(72)发明人李永胜张海刚吴赛赛何小宏陈茹王维林张辉张宝燕(74)专利代理机构北京名华博信知识产权代理有限公司11453专利代理师刘馨月(51)Int.Cl.F04D27/00(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种流量调节装置及离心式压缩机(57)摘要本申请提供了一种流量调节装置及离心式压缩机，应用于离心式压缩机的流量调节，流量调节装置的底座设置于蜗壳内部，导轨部用于在底座上绕叶轮的轴线方向圆周转动，导杆组件与导轨部上的通孔对应设置，导杆的第一端从通孔穿出，第二端与流量调节环固定连接，驱动组件用于带动导轨部绕叶轮的轴线方向圆周转动，进而带动导杆组件在通孔内移动，以调节流量调节环与蜗壳之间的空间所形成流量通道的大小，达到调节离心式压缩机的流量的目的。本申请的流量调节装置运行稳定，当流量和压力增大或减小时，流量调节装置不受影响，本申请的流量调节装置还具有调节范围大、调节准确、各组件和零件配合精密、误差小，并且具有加工简单、易于加工的优点。CN115076141ACN115076141A权利要求书1/2页1.一种流量调节装置，其特征在于，所述流量调节装置应用于离心式压缩机的流量调节，所述流量调节装置包括：底座（100），所述底座（100）设置于所述离心式压缩机的蜗壳（800）内部；导轨部（200），所述导轨部（200）与所述底座（100）可转动连接，所述导轨部（200）用于在所述底座（100）上绕所述离心式压缩机的叶轮（900）的轴线方向圆周转动，所述导轨部（200）上设置有至少一个通孔（210）；至少一个导杆组件（300），所述导杆组件（300）与所述通孔（210）对应设置，在安装状态下，所述导杆组件（300）的导杆（310）的第一端从所述通孔（210）穿出，所述导杆（310）的第二端与所述底座（100）的流量调节环（110）固定连接；驱动组件（400），所述驱动组件（400）用于带动所述导轨部（200）绕所述离心式压缩机的叶轮（900）的轴线方向圆周转动，带动所述导杆组件（300）在所述通孔（210）内沿第一位置到第二位置移动，以调节所述流量调节环（110）与所述蜗壳（800）之间的空间所形成流量通道的大小；其中，在沿所述离心式压缩机的叶轮（900）的轴线方向上，所述第一位置低于第二位置。2.根据权利要求1所述的流量调节装置，其特征在于，所述导轨部（200）的侧壁上设置有斜坡缺口（220）；所述导杆组件（300）包括卡设部（320），所述卡设部（320）以预设角度与所述导杆（310）固定连接；在安装状态下，所述卡设部（320）卡设在所述斜坡缺口（220）内，在所述导轨部（200）绕所述离心式压缩机的叶轮（900）的轴线方向圆周转动时，带动所述卡设部（320）在所述斜坡缺口（220）内滑动，以使所述导杆组件（300）在所述通孔（210）内沿第一位置到第二位置移动。3.根据权利要求1所述的流量调节装置，其特征在于，所述流量调节装置还包括：分别与所述底座（100）固定连接的内轴承组件（500）和外轴承组件（600）；所述内轴承组件（500）包括第一滚动轴承（510），所述第一滚动轴承（510）与所述导轨部（200）的内壁相适配；所述外轴承组件（600）包括第二滚动轴承（610），所述第二滚动轴承（610）与所述导轨部（200）的外壁相适配；在所述驱动组件（400）的驱动下，在所述内轴承组件（500）和所述外轴承组件（600）的配合下，所述导轨部（200）绕所述离心式压缩机的叶轮（900）的轴线方向圆周转动。4.根据权利要求1所述的流量调节装置，其特征在于，所述驱动组件（400）包括转动部（410）和驱动部，以及与所述转动部（410）转动连接的传动部（420）；所述转动部（410）可转动地与所述导轨部（200）连接，所述传动部（420）与所述驱动部驱动连接；在所述驱动部的驱动下，所述传动部（420）产生旋转带动所述转动部（410）转动，以在所述转动部（410）带动下，使所述导轨部（200）绕所述离心式压缩机的叶轮（900）的轴线方2CN115076141A权利要求书2/2页向圆周转动。5.根据权利要求4所述的流量调节装置，其特征在于，所述传动部（420）包括套设机构（421）、转动轴（422）、传动轴（423）；所述套设机构（421）固定在所述蜗壳（800）内，且所述套设机构（421）套设
