加权轮询仲裁器及其轮询仲裁方法和芯片.pdf

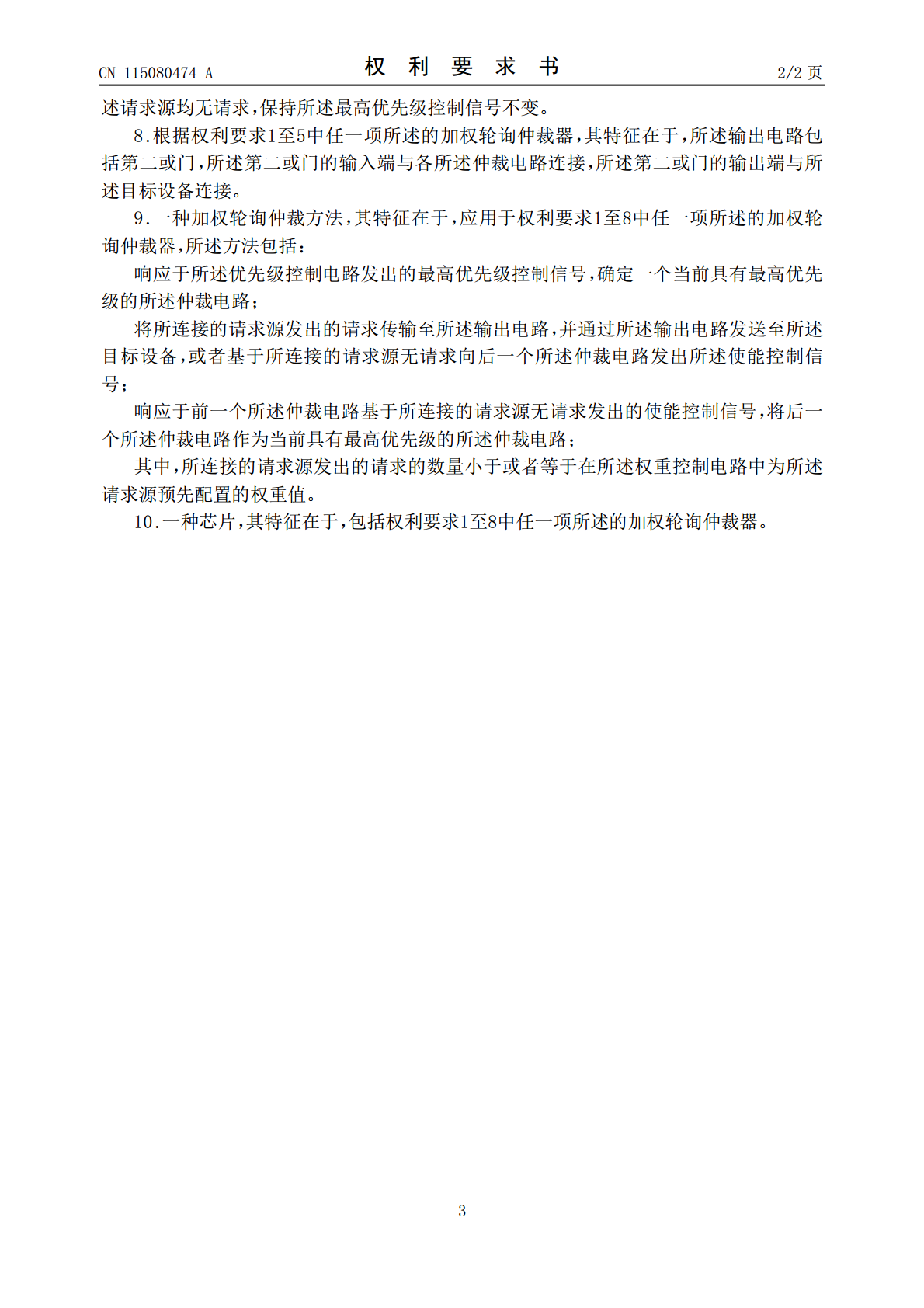

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115080474A(43)申请公布日2022.09.20(21)申请号202210844833.0(22)申请日2022.07.19(71)申请人中科声龙科技发展（北京）有限公司地址100080北京市海淀区北四环西路9号16层1605(72)发明人田佩佳蔡凯刘明(74)专利代理机构北京路浩知识产权代理有限公司11002专利代理师梁军丽(51)Int.Cl.G06F13/366(2006.01)G06F13/40(2006.01)权利要求书2页说明书8页附图4页(54)发明名称加权轮询仲裁器及其轮询仲裁方法和芯片(57)摘要本发明提供一种加权轮询仲裁器及其轮询仲裁方法和芯片。其中加权轮询仲裁器包括至少二个仲裁电路，每个仲裁电路与一个请求源连接，各仲裁电路顺次连接成环状；一个优先级控制电路分别与各仲裁电路连接；一个输出电路分别与各仲裁电路和一个目标设备连接；一个权重控制电路与优先级控制电路连接；每个仲裁电路响应于优先级控制电路发出的最高优先级控制信号或前一个仲裁电路发出的使能控制信号，将请求源发出的请求通过输出电路发送至目标设备，或基于请求源无请求向后一个仲裁电路发出使能控制信号；权重控制电路预先配置有各请求源的权重值，优先级控制电路基于预先配置的权重值调整最高优先级控制信号。本发明可以使多个请求源按比例获得仲裁。CN115080474ACN115080474A权利要求书1/2页1.一种加权轮询仲裁器，其特征在于，包括：至少二个仲裁电路、一个优先级控制电路、一个权重控制电路和一个输出电路；其中，每一个所述仲裁电路与一个请求源连接；各所述仲裁电路顺次连接形成环状，并分别与所述输出电路和所述优先级控制电路连接；所述输出电路与一个目标设备连接；所述优先级控制电路还分别与各所述仲裁电路对应的请求源连接；所述权重控制电路与所述优先级控制电路连接；每一个所述仲裁电路响应于所述优先级控制电路发出的最高优先级控制信号，或者前一个所述仲裁电路基于所连接的请求源无请求发出的使能控制信号，将所连接的请求源发出的请求传输至所述输出电路，并通过所述输出电路发送至所述目标设备，或者基于所连接的请求源无请求向后一个所述仲裁电路发出所述使能控制信号；在所述权重控制电路中预先配置有各所述请求源的权重值，所述优先级控制电路基于所述请求源预先配置的权重值调整所述最高优先级控制信号。2.根据权利要求1所述的加权轮询仲裁器，其特征在于，每一个所述仲裁电路包括第一或门、非门、第一与门和第二与门；所述第一或门的第一输入端与所述优先级控制电路的一个输出端连接，所述第一或门的第二输入端与前一个所述仲裁电路连接，所述第一或门的输出端分别与第一与门和第二与门的第一输入端连接；所述第一与门的第二输入端与对应的请求源连接，所述第一与门的输出端与所述输出电路的一个输入端连接；所述第二与门的第二输入端与所述非门的输出端连接，所述非门的输入端与对应的请求源连接，所述第二与门的输出端与后一个所述仲裁电路连接。3.根据权利要求2所述的加权轮询仲裁器，其特征在于，各所述仲裁电路还分别与所述目标设备连接；每一个所述仲裁电路基于所述目标设备处于就绪状态将所连接的请求源发出的请求传输至所述输出电路。4.根据权利要求3所述的加权轮询仲裁器，其特征在于，每一个所述仲裁电路还包括第三与门；所述第三与门的第一输入端与所述第一与门的输出端连接，所述第三与门的第二输入端与所述目标设备连接，所述第三与门的输出端与对应的请求源连接。5.根据权利要求3所述的加权轮询仲裁器，其特征在于，所述优先级控制电路还与所述目标设备连接；所述优先级控制电路基于所述目标设备处于就绪状态发出所述最高优先级控制信号。6.根据权利要求1至5中任一项所述的加权轮询仲裁器，其特征在于，所述优先级控制电路确定当前具有最高优先级的有请求的一个所述仲裁电路；基于所确定的具有最高优先级的有请求的所述仲裁电路和预先设定的仲裁电路的优先级顺序，确定各所述仲裁电路的优先级调整顺序；响应于所确定的具有最高优先级的有请求的所述仲裁电路所连接的请求源发出的请求的数量小于或者等于所述请求源预先配置的权重值，基于所确定的各所述仲裁电路的优先级调整顺序，调整所述最高优先级控制信号。7.根据权利要求6所述的加权轮询仲裁器，其特征在于，所述优先级控制电路基于各所2CN115080474A权利要求书2/2页述请求源均无请求，保持所述最高优先级控制信号不变。8.根据权利要求1至5中任一项所述的加权轮询仲裁器，其特征在于，所述输出电路包括第二或门，所述第二或门的输入端与各所述仲裁电路连接，所述第二或门的输出端与所述目标设备连接。9.一种加权轮询仲裁方法，其特征在于，应用于权利要求1至8中任一项所述的加权轮询仲裁器，所述
