供电电路、供电控制方法及电子设备.pdf

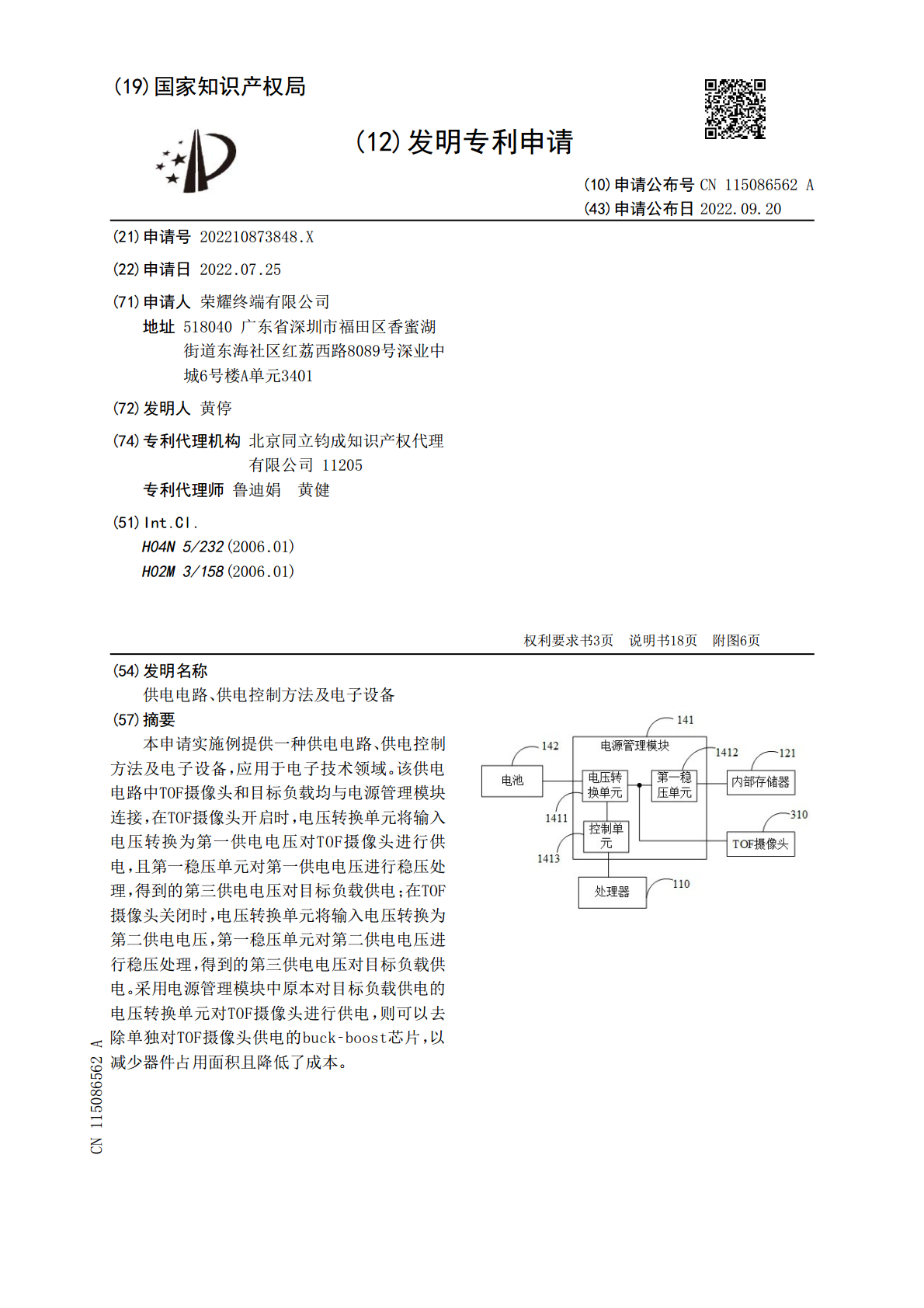

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115086562A(43)申请公布日2022.09.20(21)申请号202210873848.X(22)申请日2022.07.25(71)申请人荣耀终端有限公司地址518040广东省深圳市福田区香蜜湖街道东海社区红荔西路8089号深业中城6号楼A单元3401(72)发明人黄停(74)专利代理机构北京同立钧成知识产权代理有限公司11205专利代理师鲁迪娟黄健(51)Int.Cl.H04N5/232(2006.01)H02M3/158(2006.01)权利要求书3页说明书18页附图6页(54)发明名称供电电路、供电控制方法及电子设备(57)摘要本申请实施例提供一种供电电路、供电控制方法及电子设备，应用于电子技术领域。该供电电路中TOF摄像头和目标负载均与电源管理模块连接，在TOF摄像头开启时，电压转换单元将输入电压转换为第一供电电压对TOF摄像头进行供电，且第一稳压单元对第一供电电压进行稳压处理，得到的第三供电电压对目标负载供电；在TOF摄像头关闭时，电压转换单元将输入电压转换为第二供电电压，第一稳压单元对第二供电电压进行稳压处理，得到的第三供电电压对目标负载供电。采用电源管理模块中原本对目标负载供电的电压转换单元对TOF摄像头进行供电，则可以去除单独对TOF摄像头供电的buck‑boost芯片，以减少器件占用面积且降低了成本。CN115086562ACN115086562A权利要求书1/3页1.一种供电电路，其特征在于，包括电源管理模块、TOF摄像头和目标负载，所述电源管理模块包括电压转换单元和第一稳压单元；所述电压转换单元的输入端与供电电源连接，所述电压转换单元的输出端分别与所述TOF摄像头和所述第一稳压单元的输入端连接，所述第一稳压单元的输出端与所述目标负载连接；所述电压转换单元，用于在所述TOF摄像头开启时，将所述供电电源提供的输入电压转换为第一供电电压；以及在所述TOF摄像头关闭时，将所述供电电源提供的输入电压转换为第二供电电压；所述第一稳压单元，用于对所述第一供电电压或所述第二供电电压进行稳压处理，得到第三供电电压；其中，所述第一供电电压用于对所述TOF摄像头进行供电，所述第三供电电压用于对所述目标负载进行供电。2.根据权利要求1所述的供电电路，其特征在于，所述第一供电电压大于所述第二供电电压，所述第二供电电压大于所述第三供电电压。3.根据权利要求1所述的供电电路，其特征在于，所述供电电路还包括处理器，所述电源管理模块还包括控制单元，所述处理器与所述控制单元连接，所述控制单元还与电压转换单元连接；所述处理器，用于在所述TOF摄像头开启时，向所述控制单元发送第一控制信号；以及在所述TOF摄像头关闭时，向所述控制单元发送第二控制信号；所述控制单元，用于根据所述第一控制信号，控制所述电压转换单元将所述供电电源提供的输入电压转换为第一供电电压；以及根据所述第二控制信号，控制所述电压转换单元将所述供电电源提供的输入电压转换为第二供电电压。4.根据权利要求3所述的供电电路，其特征在于，所述处理器与所述控制单元通过SPMI总线连接。5.根据权利要求3所述的供电电路，其特征在于，所述电压转换单元包括第一开关管、第二开关管、第三开关管、第四开关管和电感；所述第一开关管的控制端与所述控制单元连接，所述第一开关管的第一端与所述供电电源连接，所述第一开关管的第二端与所述电感的第一端连接；所述第二开关管的控制端与所述控制单元连接，所述第二开关管的第一端与所述第一开关管的第二端连接，所述第二开关管的第二端与接地端连接；所述第三开关管的控制端与所述控制单元连接，所述第三开关管的第一端分别与所述TOF摄像头和所述第一稳压单元的输入端连接，所述第三开关管的第二端与所述电感的第二端连接；所述第四开关管的控制端与所述控制单元连接，所述第四开关管的第一端与所述第三开关管的第二端连接，所述第四开关管的第二端与所述接地端连接。6.根据权利要求1所述的供电电路，其特征在于，所述第一稳压单元包括电压调整管、误差放大器、第一电阻、第二电阻和基准电源；所述电压调整管的控制端与所述误差放大器的输出端连接，所述电压调整管的第一端与所述电压转换单元的输出端连接，所述电压调整管的第二端与所述目标负载连接；2CN115086562A权利要求书2/3页所述第一电阻的第一端与所述电压调整管的第二端连接，所述第一电阻的第二端与所述误差放大器的同相输入端连接；所述第二电阻的第一端与所述第一电阻的第二端连接，所述第二电阻的第二端与接地端连接；所述基准电源与所述误差放大器的反相输入端连接。7.根据权利要求1所述的供电电路，其特征在于，所述电源管理模块还包括滤波单元，所述滤波单元的第一端与所述供电电源连接，所述滤波单元的第二端
