一种雨水调蓄池及排水系统.pdf

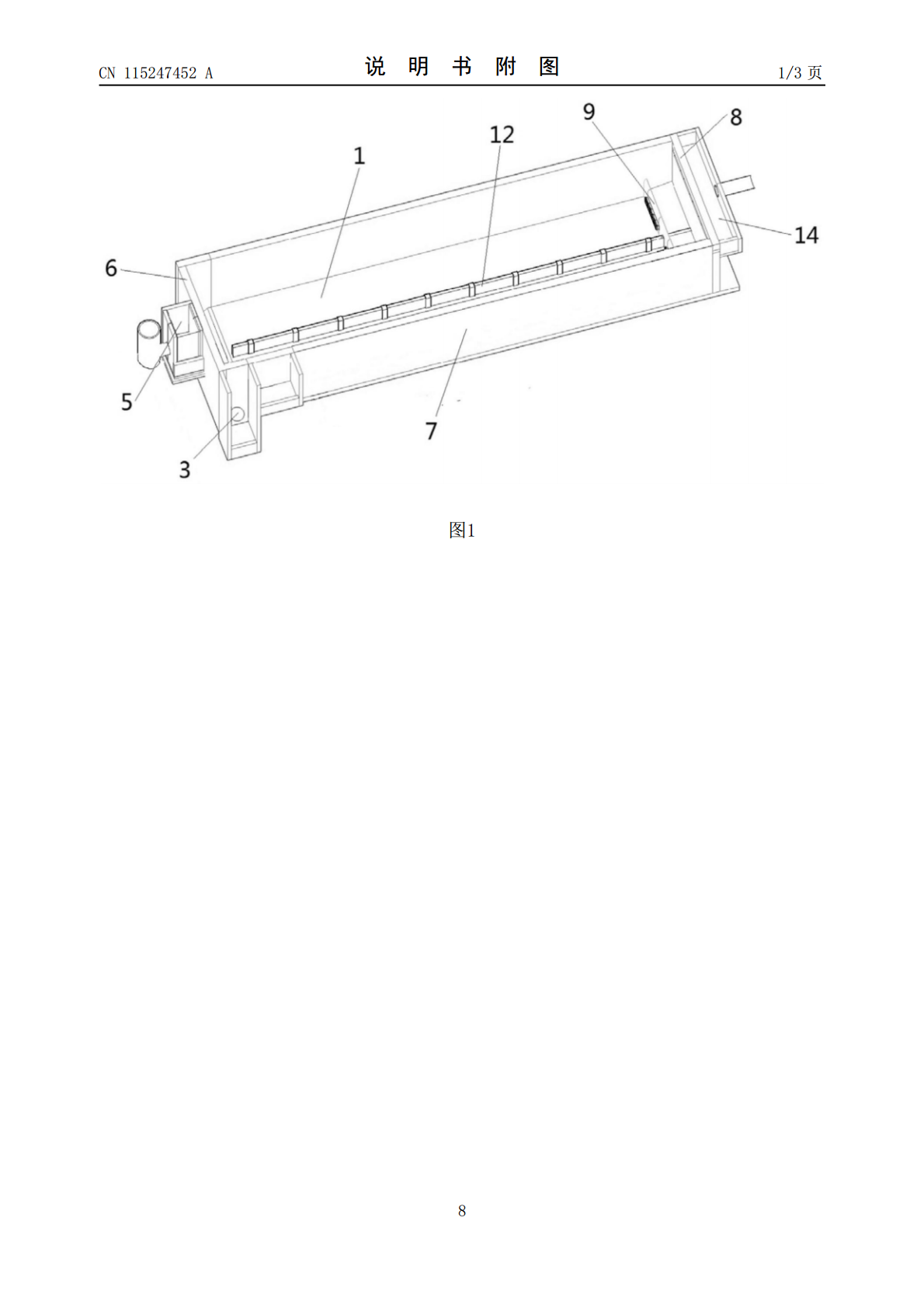

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115247452A(43)申请公布日2022.10.28(21)申请号202110464129.8(22)申请日2021.04.26(71)申请人江苏长三角智慧水务研究院有限公司地址211800江苏省南京市江北新区雨合路6号(72)发明人刘敏王荣合周冬卉(74)专利代理机构北京三聚阳光知识产权代理有限公司11250专利代理师郑越(51)Int.Cl.E03F5/10(2006.01)E03F1/00(2006.01)C02F7/00(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种雨水调蓄池及排水系统(57)摘要本发明提供一种雨水调蓄池及排水系统，属于市政设施技术领域，雨水调蓄池包括：调蓄池本体，呈立方体，内部具有用于储存污水的腔体；所述调蓄池本体进水口、第一出水口和第二出水口；所述第一侧壁和所述第三侧壁相对设置；所述第二出水口由设置在第三侧壁上端的多个溢流孔组成；本发明的雨水调蓄池，相比于传统的调蓄池也具有过流池的功能，雨水缓慢通过调蓄池本体进行过流和沉淀，雨水中的悬浮物可沉淀到调蓄池本体的底部，干净的雨水通过溢流孔排入到河道，可以有效降低雨水中的悬浮物含量，提高排河雨水水质，达到提升河道水质目的。CN115247452ACN115247452A权利要求书1/1页1.一种雨水调蓄池，其特征在于，包括：调蓄池本体(1)，呈立方体，内部具有用于储存污水的腔体；所述调蓄池本体(1)的第一侧壁(6)上具有适于与污水口连通进水口(2)；第二侧壁(7)上具有适于与污水处理设施(15)连通第一出水口(3)，第三侧壁(8)上具有适于与河道连通第二出水口；所述第一侧壁(6)和所述第三侧壁(8)相对设置；所述第二出水口由设置在第三侧壁(8)上端的多个溢流孔(4)组成。2.根据权利要求1所述的雨水调蓄池，其特征在于，还包括：曝气池(5)，设置在调蓄池本体(1)的进水口(2)处；一端适于与污水口连通，另一端与调蓄池本体(1)的进水口(2)连通。3.根据权利要求1或2所述的雨水调蓄池，其特征在于，所述调蓄池本体(1)的内部靠近所述第三侧壁(8)的一端设置有用于冲洗调蓄池本体(1)的冲洗装置。4.根据权利要求3所述的雨水调蓄池，其特征在于，所述冲洗装置包括：储水室，由设置在第三侧壁(8)前端的挡墙(9)和调蓄池本体(1)的侧壁围合而成且上方开口；冲洗门(11)，设置在所述挡墙(9)上；所述冲洗门(11)朝向所述第一侧壁(6)的方向开启；所述冲洗门(11)由动力装置控制开启。5.根据权利要求4所述的雨水调蓄池，其特征在于，所述冲洗装置还包括：流通口(10)，设置在所述挡墙(9)上；所述流通口(10)的流通方向仅为调蓄池本体(1)的腔体到储水室。6.根据权利要求4或5所述的雨水调蓄池，其特征在于，所述调蓄池本体(1)的底壁由第三侧壁(8)朝向第一侧壁(6)的方向呈倾斜向下设置。7.根据权利要求6所述的雨水调蓄池，其特征在于，还包括：坑池(13)，设置在调蓄池本体(1)的靠近所述第一侧壁(6)的一端，且沿第一侧壁(6)的延伸方向设置；所述第一出水口(3)与所述坑池(13)连通，且不高于所述坑池(13)的高度。8.根据权利要求7所述的雨水调蓄池，其特征在于，还包括：隔水挡墙(12)，设置在调蓄池本体(1)的底壁的中间位置上，并朝向上方伸出；所述隔水挡墙(12)的一端与储水室的前端连接，另一端在坑底远离所述第一侧壁(6)的一侧。9.根据权利要求1所述的雨水调蓄池，其特征在于，还包括：缓冲池(14)，设置在第三侧壁(8)的外侧；所述缓冲池(14)一端与所述溢流孔(4)连通，另一端适于与河道连通。10.排水系统，其特征在于，包括权利要求1‑9中任一项所述的雨水调蓄池。2CN115247452A说明书1/5页一种雨水调蓄池及排水系统技术领域[0001]本发明涉及市政设施技术领域，具体涉及一种雨水调蓄池及排水系统。背景技术[0002]雨水调蓄池是一种雨水收集设施，将雨水径流的高峰流量暂存在调蓄池内，待最大流量下降后再从调蓄池中将雨水慢慢排出，既能规避雨水高峰期带来的内涝问题，同时又实现雨水的循环利用，对排水区域的排水调度起到积极作用。[0003]现有的调蓄池，在收集一些污水和初级雨水后，池内的水满后，将关闭调蓄池闸门；调蓄池的闸门关闭后，后期的雨水会直接被排入到河道内。[0004]由于调蓄池不能再对这些后期的雨水进行处理，使得雨水中携带的城市地面上的污染杂质直接进入到河道内，对河道造成污染。发明内容[0005]因此，本发明要解决的技术问题在于克服现有技术中由于调蓄池不能再对这些后期的雨水进行处理，使得雨水中携带的城市地面上的污染杂质直接进入到河道内，对河道造成污染的缺陷，从而提供一种雨
