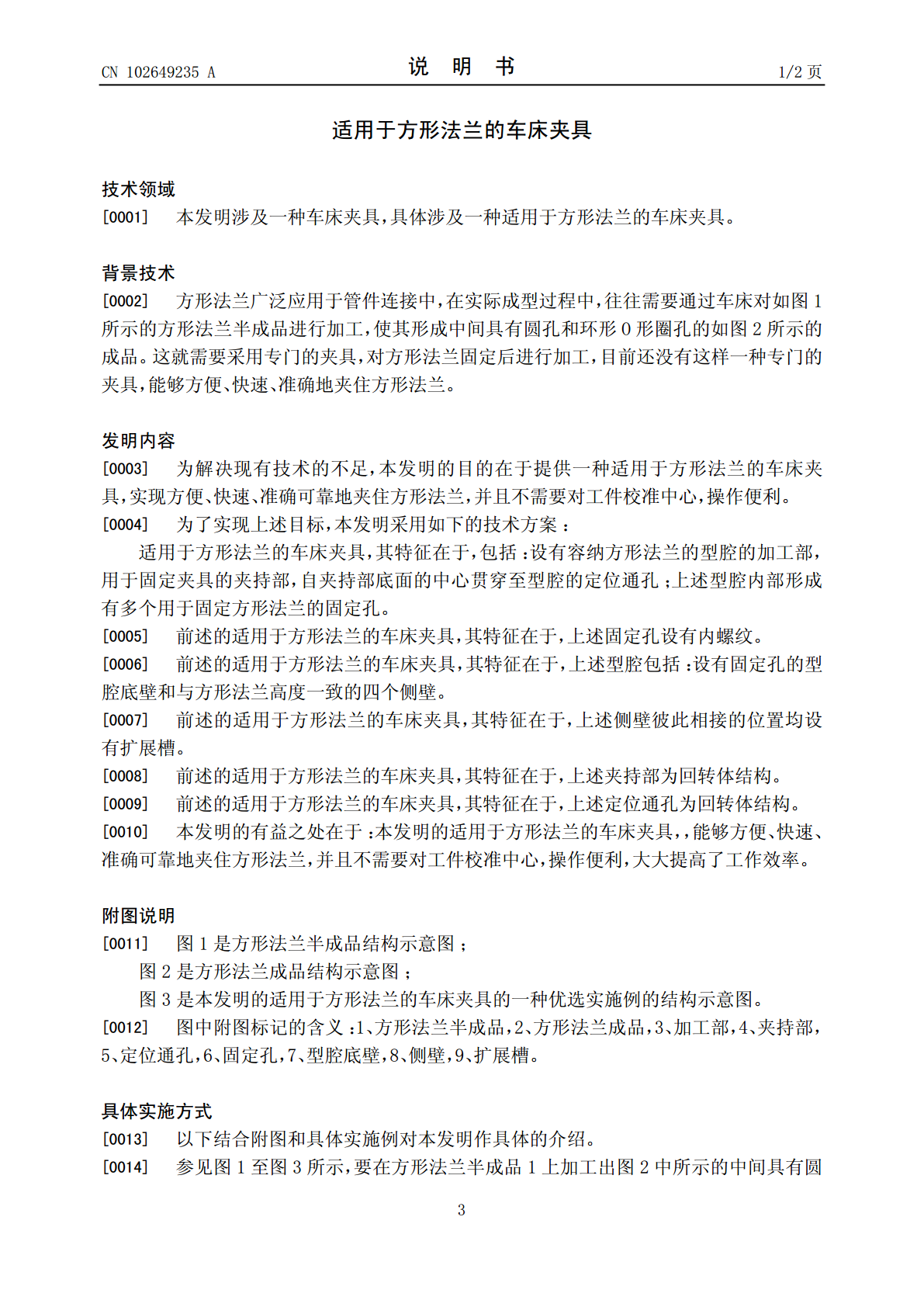

(19)中华人民共和国国家知识产权局*CN102649235A*(12)发明专利申请(10)申请公布号CN102649235A(43)申请公布日2012.08.29(21)申请号201210130465.X(22)申请日2012.04.28(71)申请人苏州金牛精密机械有限公司地址215000江苏省苏州市高新技术产业开发区嵩山路236号(72)发明人周建荣(74)专利代理机构南京纵横知识产权代理有限公司32224代理人董建林(51)Int.Cl.B23Q3/00(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图33页(54)发明名称适用于方形法兰的车床夹具(57)摘要本发明公开了一种适用于方形法兰的车床夹具，其特征在于，包括：设有容纳方形法兰的型腔的加工部，用于固定夹具的夹持部，自夹持部底面的中心贯穿至型腔的定位通孔；上述型腔内部形成有多个用于固定方形法兰的固定孔。有益之处在于：本发明的适用于方形法兰的车床夹具，能够方便、快速、准确可靠地夹住方形法兰，并且不需要对工件校准中心，操作便利，大大提高了工作效率。CN10264935ACN102649235A权利要求书1/1页1.适用于方形法兰的车床夹具，其特征在于，包括：设有容纳方形法兰的型腔的加工部，用于固定夹具的夹持部，自夹持部底面的中心贯穿至型腔的定位通孔；上述型腔内部形成有多个用于固定方形法兰的固定孔。2.根据权利要求1所述的适用于方形法兰的车床夹具，其特征在于，上述固定孔设有内螺纹。3.根据权利要求1所述的适用于方形法兰的车床夹具，其特征在于，上述型腔包括：设有上述固定孔的型腔底壁和与方形法兰高度一致的四个侧壁。4.根据权利要求3所述的适用于方形法兰的车床夹具，其特征在于，上述侧壁彼此相接的位置均设有扩展槽。5.根据权利要求1-4任一项所述的适用于方形法兰的车床夹具，其特征在于，上述夹持部为回转体结构。6.根据权利要求5所述的适用于方形法兰的车床夹具，其特征在于，上述定位通孔为回转体结构。2CN102649235A说明书1/2页适用于方形法兰的车床夹具技术领域[0001]本发明涉及一种车床夹具，具体涉及一种适用于方形法兰的车床夹具。背景技术[0002]方形法兰广泛应用于管件连接中，在实际成型过程中，往往需要通过车床对如图1所示的方形法兰半成品进行加工，使其形成中间具有圆孔和环形O形圈孔的如图2所示的成品。这就需要采用专门的夹具，对方形法兰固定后进行加工，目前还没有这样一种专门的夹具，能够方便、快速、准确地夹住方形法兰。发明内容[0003]为解决现有技术的不足，本发明的目的在于提供一种适用于方形法兰的车床夹具，实现方便、快速、准确可靠地夹住方形法兰，并且不需要对工件校准中心，操作便利。[0004]为了实现上述目标，本发明采用如下的技术方案：适用于方形法兰的车床夹具，其特征在于，包括：设有容纳方形法兰的型腔的加工部，用于固定夹具的夹持部，自夹持部底面的中心贯穿至型腔的定位通孔；上述型腔内部形成有多个用于固定方形法兰的固定孔。[0005]前述的适用于方形法兰的车床夹具，其特征在于，上述固定孔设有内螺纹。[0006]前述的适用于方形法兰的车床夹具，其特征在于，上述型腔包括：设有固定孔的型腔底壁和与方形法兰高度一致的四个侧壁。[0007]前述的适用于方形法兰的车床夹具，其特征在于，上述侧壁彼此相接的位置均设有扩展槽。[0008]前述的适用于方形法兰的车床夹具，其特征在于，上述夹持部为回转体结构。[0009]前述的适用于方形法兰的车床夹具，其特征在于，上述定位通孔为回转体结构。[0010]本发明的有益之处在于：本发明的适用于方形法兰的车床夹具，，能够方便、快速、准确可靠地夹住方形法兰，并且不需要对工件校准中心，操作便利，大大提高了工作效率。附图说明[0011]图1是方形法兰半成品结构示意图；图2是方形法兰成品结构示意图；图3是本发明的适用于方形法兰的车床夹具的一种优选实施例的结构示意图。[0012]图中附图标记的含义：1、方形法兰半成品，2、方形法兰成品，3、加工部，4、夹持部，5、定位通孔，6、固定孔，7、型腔底壁，8、侧壁，9、扩展槽。具体实施方式[0013]以下结合附图和具体实施例对本发明作具体的介绍。[0014]参见图1至图3所示，要在方形法兰半成品1上加工出图2中所示的中间具有圆3CN102649235A说明书2/2页孔和环形O形圈孔的方形法兰成品2，通常需要采用车床进行加工操作，则必然要采用专门的车床夹具，图3所示的即是车床夹具的一种优选实施例。[0015]参见图3所示，适用于方形法兰的车床夹具包括：加工部3和夹持部4。其中，加工部3设有容纳并且固定方形法兰的型腔，夹持部4的作用在于使夹具与车床主体连接在一起。并且，夹具还设有自夹持部4底面的中心贯
