一种新型纱管纸板.pdf

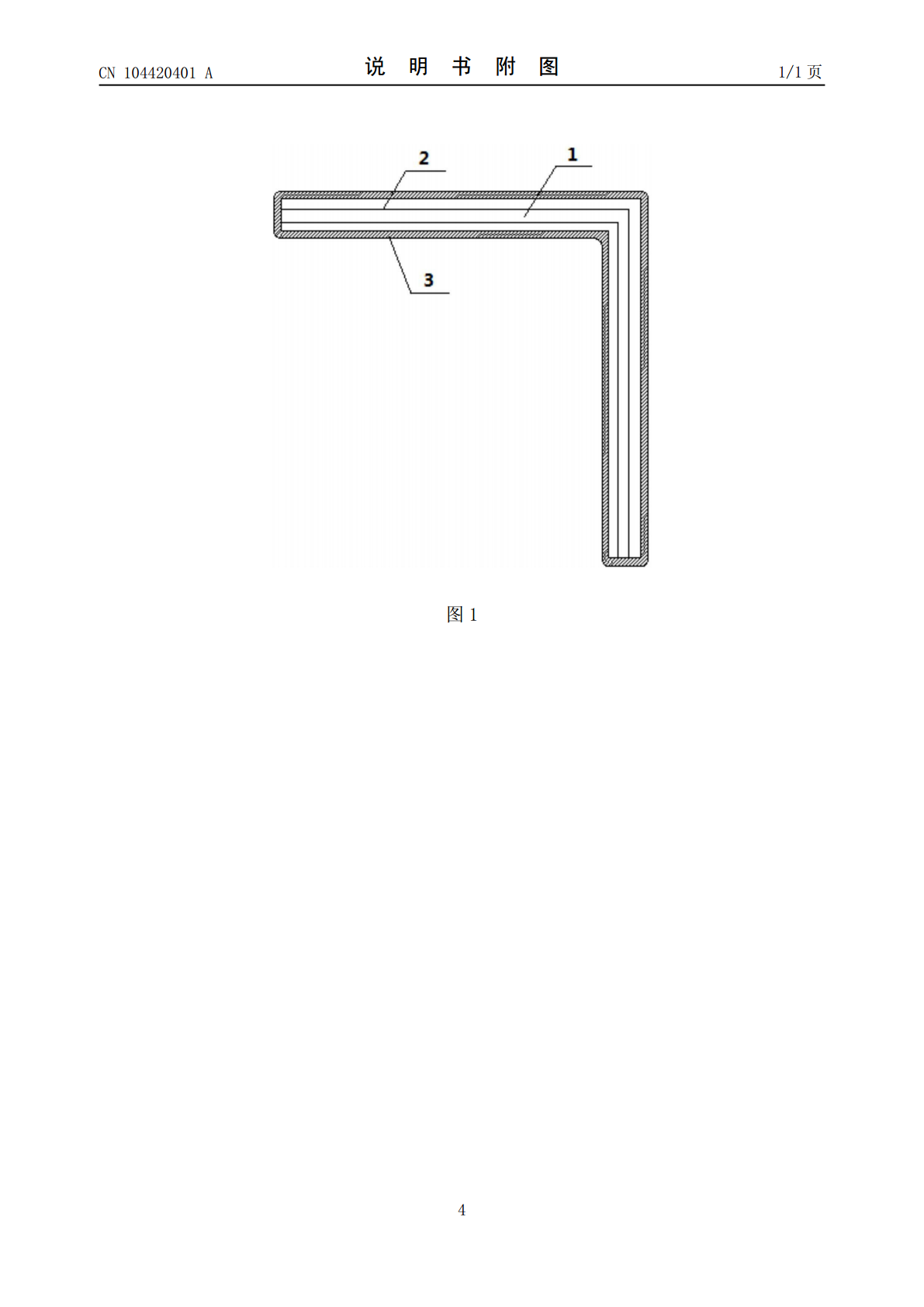

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CN104420401A(43)申请公布日(43)申请公布日2015.03.18(21)申请号201310373997.0(22)申请日2013.08.23(71)申请人天津市紫垣纸塑制品有限公司地址300270天津市大港区滨海新区大港南环路板一联合站旁(72)发明人刘树新(51)Int.Cl.D21H27/30(2006.01)B32B29/00(2006.01)权利要求书1页说明书1页附图1页(54)发明名称一种新型纱管纸板(57)摘要本发明提供一种新型纱管纸板，包括纱管纸，所述3-50张纱管纸通过粘结剂粘结成纱管纸板，所述纱管纸板外通过粘结剂粘结有牛皮纸，所述纱管纸板外形为槽钢式、三角形、圆形或半圆形。本发明的有益效果是具有优良的强度和耐磨性，实现了以纸代木的作用，减少了木材的使用，达到了节能减排、保护环境的效果。CN104420401ACN104420401A权利要求书1/1页1.一种新型纱管纸板，包括纱管纸，其特征在于：所述3-50张纱管纸通过粘结剂粘结成纱管纸板。2.根据权利要求1所述的一种新型纱管纸板，其特征在于：所述纱管纸板外通过粘结剂粘结有牛皮纸。3.根据权利要求1或2所述的一种新型纱管纸板，其特征在于：所述纱管纸板外形为槽钢式、三角形、圆形或半圆形。2CN104420401A说明书1/1页一种新型纱管纸板技术领域[0001]本发明属于工业用纸领域，尤其是涉及一种新型纱管纸板。背景技术[0002]纱管纸是一种专供纺织工业制纸纱管和锥形纸筒用的一种工业用纸，是一种薄型钢纸。纸面平滑均整，具有耐水性好、染色牢固性好等优点。然而在现有的技术中，单独使用纱管纸使得纱管纸强度有限，耐磨性大打折扣，因此本发明提供一种新型纱管纸板，极大的提高了纱管纸的强度，起到了以纸代木的效果。发明内容[0003]本发明要解决的问题是提供一种新型纱管纸板，尤其极大的提高了纱管纸的强度和耐磨性，实现了以纸代木的效果。[0004]为解决上述技术问题，本发明采用的技术方案是：包括纱管纸，所述3-50张纱管纸通过粘结剂粘结成纱管纸板。[0005]进一步，所述纱管纸板外通过粘结剂粘结有牛皮纸。[0006]进一步，所述纱管纸板外形为槽钢式、三角形、圆形或半圆形。[0007]本发明具有的优点和积极效果是：由于采用上述技术方案，使得本发明具有结构简单，耐磨性好，若干层纱管纸叠加使用极大的提高了强度，外层牛皮纸使得纱管纸具有耐磨性强等优点，从而起到了以纸代木的作用。附图说明[0008]图1是本发明的槽钢式纱管纸板的结构示意图[0009]图中：[0010]1、纱管纸2、粘结剂3、牛皮纸具体实施方式[0011]如图1所示，本发明包括纱管纸1，所述3-50张纱管纸1通过粘结剂2粘结成纱管纸板，所述纱管纸板外通过粘结剂2粘结有牛皮纸3。所述纱管纸板外形为槽钢式、三角形、圆形或半圆形。若干层纱管纸1使得纱管纸板强度得到极大提高，外层牛皮纸3显著增强了纱管纸的耐磨性能，两者相结合使得纱管纸板真正起到了以纸代木的效果，强度不逊于普通木材，以此种方法可以减少木材的使用，更加节能减排且有益环境。将纱管纸板制成槽钢式、三角形、圆形和椭圆形可以满足不同的使用工况，具有较好的使用效果。[0012]以上对本发明的一个实施例进行了详细说明，但所述内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围。凡依本发明申请范围所作的均等变化与改进等，均应仍归属于本发明的专利涵盖范围之内。3CN104420401A说明书附图1/1页图14
