抽屉式开关柜.pdf

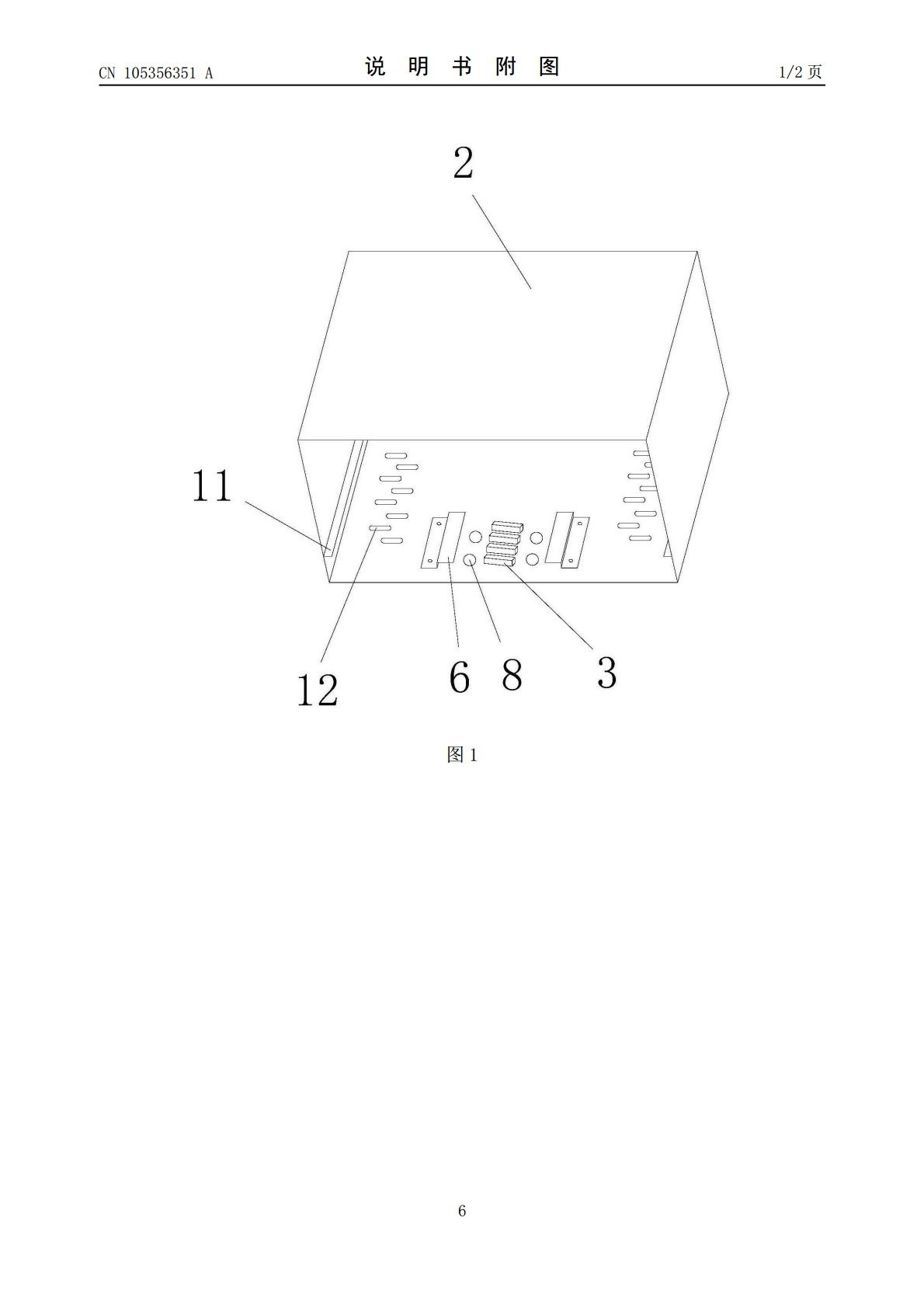

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105356351A(43)申请公布日2016.02.24(21)申请号201510815888.9(22)申请日2015.11.20(71)申请人芜湖金牛电气股份有限公司地址241300安徽省芜湖市南陵经济开发区古亭路(72)发明人徐阳邹平刘朝莉刘朝国刘朝锋(74)专利代理机构北京润平知识产权代理有限公司11283代理人张苗罗攀(51)Int.Cl.H02B11/127(2006.01)H02B1/56(2006.01)权利要求书1页说明书3页附图2页(54)发明名称抽屉式开关柜(57)摘要本发明公开了一种抽屉式开关柜，所述抽屉式开关柜包括一面敞口且内部安装有多个电子设备的储物本体(1)、抽屉框体(2)和驱动装置，所述储物本体(1)置于所述抽屉框体(2)内且所述驱动装置能够驱动所述储物本体(1)相对所述抽屉框体(2)内外滑动。该抽屉式开关柜在使用时抽出或推送省力方便，能够快速便捷地打开或关闭，提高了工作效率。CN105356351ACN105356351A权利要求书1/1页1.一种抽屉式开关柜，其特征在于，所述抽屉式开关柜包括一面敞口且内部安装有多个电子设备的储物本体(1)、抽屉框体(2)和驱动装置，所述储物本体(1)置于所述抽屉框体(2)内且所述驱动装置能够驱动所述储物本体(1)相对所述抽屉框体(2)内外滑动。2.根据权利要求1所述的抽屉式开关柜，其特征在于，所述驱动装置包括设于所述抽屉框体(2)内底壁上的多个条状凸起(3)和设于所述储物本体(1)底端的螺纹杆(4)，所述螺纹杆(4)能够与所述条状凸起(3)相配合以使得转动所述螺纹杆(4)时能够驱动所述储物本体(1)相对所述抽屉框体(2)向内或向外移动。3.根据权利要求2所述的抽屉式开关柜，其特征在于，所述驱动装置还包括转动手柄(5)；所述螺纹杆(4)置于所述储物本体(1)内且所述螺纹杆(4)上朝向外部的一端端面部分向内凹陷形成有转动盲孔，所述转动手柄(5)一端能够从外部伸入所述储物本体(1)内并插入所述转动盲孔中且通过转动所述手柄的另一端能够带动所述螺纹杆(4)绕自身轴向方向转动。4.根据权利要求2所述的抽屉式开关柜，其特征在于，所述抽屉框体(2)内底壁上位于所述条状凸起(3)的两侧分别设有第一导向插板(6)，所述储物本体(1)底端面上位于所述螺纹杆(4)的两侧分别设有能够与所述第一导向插板(6)相插合的第二导向插板(7)。5.根据权利要求2所述的抽屉式开关柜，其特征在于，所述第一导向插板(6)与所述条状凸起(3)之间设有第一限位凸起(8)，所述第二导向插板(7)与所述螺纹杆(4)之间设有与所述第一限位凸起(8)相配合的第二限位凸起(9)。6.根据权利要求3所述的抽屉式开关柜，其特征在于，所述储物本体(1)底端面的两侧远离所述转动手柄(5)的一端均设有滑轮(10)，所述抽屉框体(2)内侧壁的底端上设有与所述滑轮(10)相配合的滑槽(11)，所述滑轮(10)能够在所述滑槽(11)内沿长度方向往复运动。7.根据权利要求1所述的抽屉式开关柜，其特征在于，所述储物本体(1)的底端面和所述抽屉框体(2)的底端面上均开设有多个条状散热孔(12)。8.根据权利要求1所述的抽屉式开关柜，其特征在于，所述储物本体(1)上还设有至少两个把手(13)，所述两个把手(13)分别置于所述转动手柄(5)的两侧。2CN105356351A说明书1/3页抽屉式开关柜技术领域[0001]本发明涉及开关柜领域，具体地，涉及一种抽屉式开关柜。背景技术[0002]抽屉式开关柜是采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。抽屉式开关柜具有较高的可靠性、安全性和互换性，适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。[0003]因工艺或者实际设计的需求，现有的抽屉式开关柜的其中一个抽屉将承载较多的或者较重的元器件，这样当操作人员将抽屉抽出时十分费力，且由于受力难以均衡，拉拽不顺畅。这样很有可能造成抽屉从开关柜中跌落出来从而损坏电子元器件或者开关柜。发明内容[0004]本发明的目的是提供一种抽屉式开关柜，该抽屉式开关柜在使用时抽出或推送省力方便，能够快速便捷地打开或关闭，提高了工作效率。[0005]为了实现上述目的，本发明提供了一种抽屉式开关柜，该抽屉式开关柜包括一面敞口且内部安装有多个电子设备的储物本体、抽屉框体和驱动装置，储物本体置于抽屉框体内且驱动装置能够驱动储物本体相对抽屉框体内外滑动。[0006]优选地，驱动装置包括设于抽屉框体内底壁上的多个条状凸起和设于储物本体底端的螺纹杆，螺纹杆能够与条状凸起相配合以使得转动螺纹杆时能够驱动储物本体相对抽屉框体向内
