一种∞字型酒包装盒.pdf

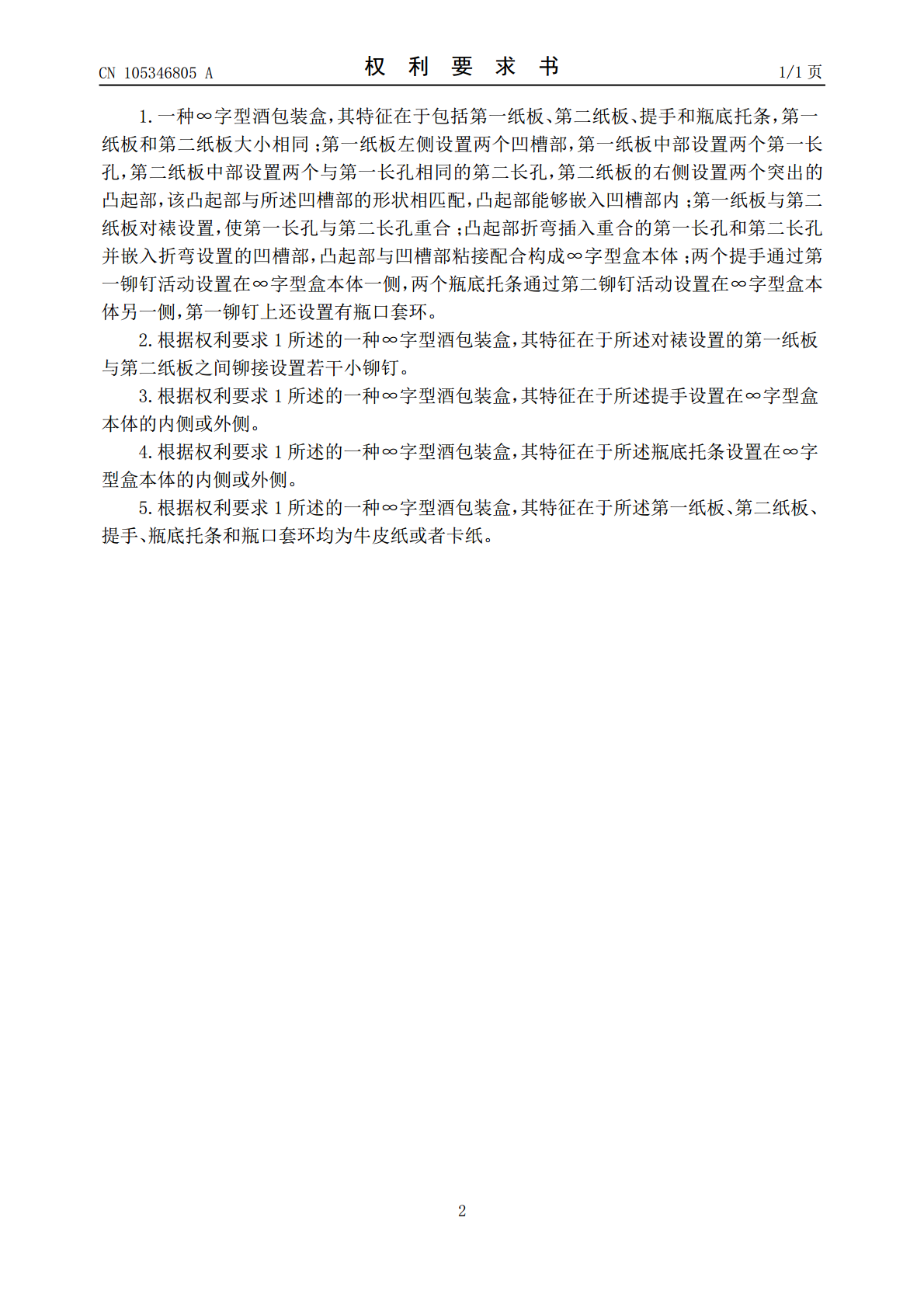

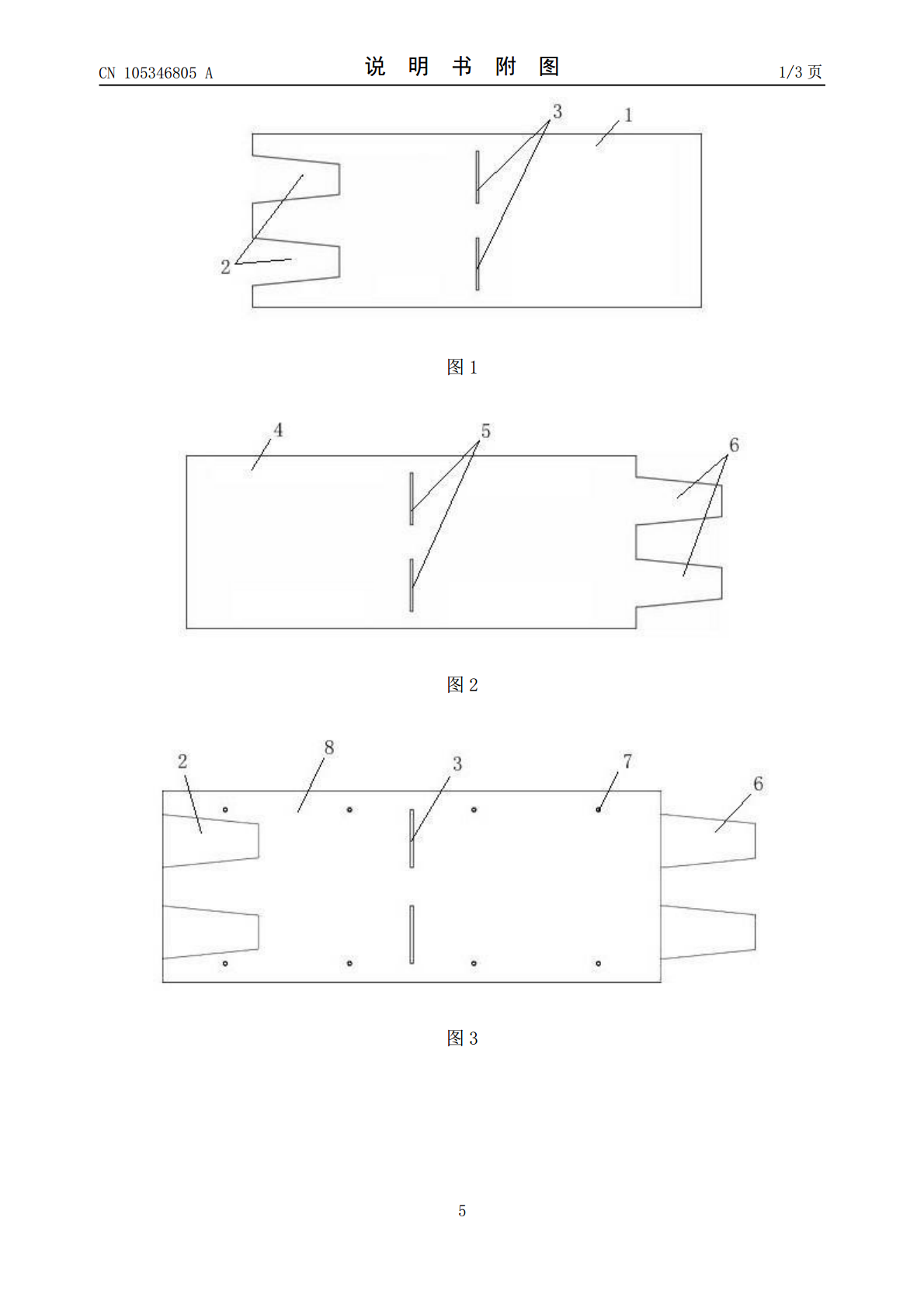

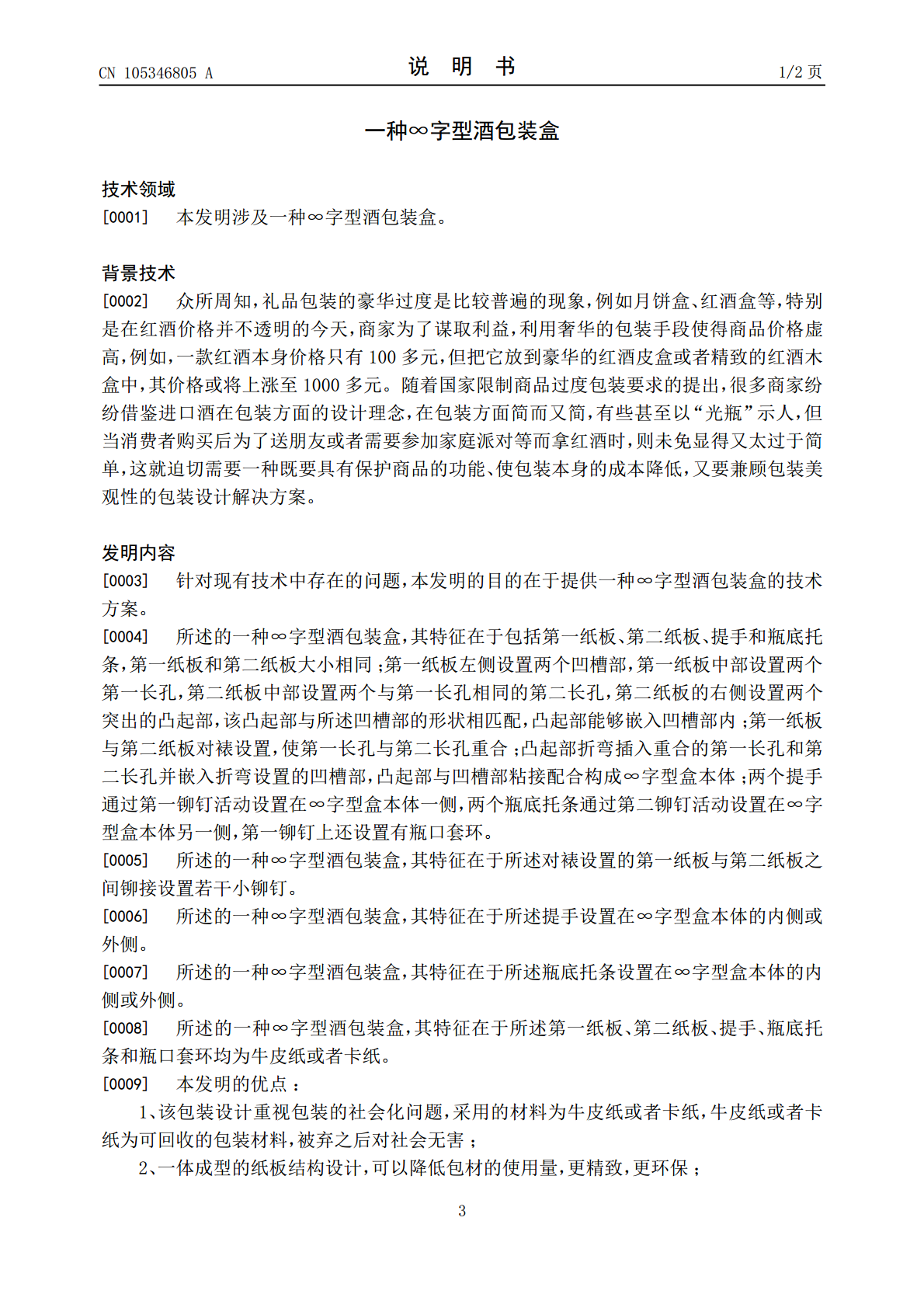

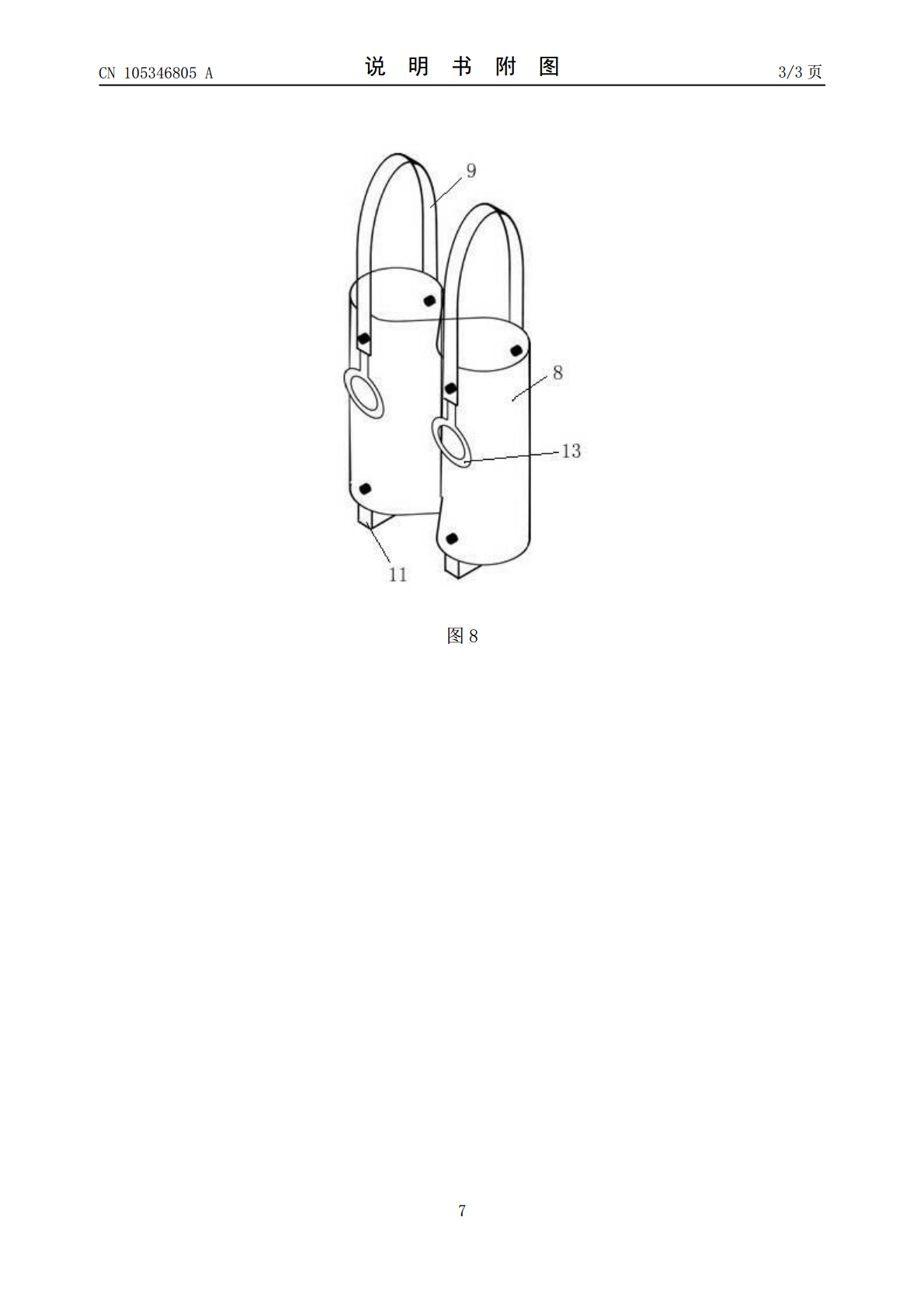

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105346805A(43)申请公布日2016.02.24(21)申请号201510950209.9B65D25/02(2006.01)(22)申请日2015.12.18(71)申请人大进科技（杭州）有限公司地址310018浙江省杭州市杭州经济技术开发区上沙路222-214号（中沙金座8幢）(72)发明人张云峰谢志强刘红莉李红容郭云清叶攀(74)专利代理机构杭州浙科专利事务所(普通合伙)33213代理人李灵锋(51)Int.Cl.B65D8/04(2006.01)B65D8/08(2006.01)B65D25/28(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种∞字型酒包装盒(57)摘要本发明涉及一种∞字型酒包装盒。其特征在于包括第一纸板、第二纸板、提手和瓶底托条，第一纸板与第二纸板对裱设置，凸起部折弯插入重合的第一长孔和第二长孔并嵌入折弯设置的凹槽部，凸起部与凹槽部粘接配合构成∞字型盒本体；两个提手通过第一铆钉活动设置在∞字型盒本体一侧，两个瓶底托条通过第二铆钉活动设置在∞字型盒本体另一侧，第一铆钉上还设置有瓶口套环。本发明的优点：1、采用的材料为牛皮纸或者卡纸，环保且可回收；2、一体成型的纸板结构设计，可以降低包材的使用量；3、组装简单；4、全新式样，使用组装前为平张，有效降低了仓储及运输成本；5、全自动机器化生产，有效掌控工时，大大降低了生产成本。CN105346805ACN105346805A权利要求书1/1页1.一种∞字型酒包装盒，其特征在于包括第一纸板、第二纸板、提手和瓶底托条，第一纸板和第二纸板大小相同；第一纸板左侧设置两个凹槽部，第一纸板中部设置两个第一长孔，第二纸板中部设置两个与第一长孔相同的第二长孔，第二纸板的右侧设置两个突出的凸起部，该凸起部与所述凹槽部的形状相匹配，凸起部能够嵌入凹槽部内；第一纸板与第二纸板对裱设置，使第一长孔与第二长孔重合；凸起部折弯插入重合的第一长孔和第二长孔并嵌入折弯设置的凹槽部，凸起部与凹槽部粘接配合构成∞字型盒本体；两个提手通过第一铆钉活动设置在∞字型盒本体一侧，两个瓶底托条通过第二铆钉活动设置在∞字型盒本体另一侧，第一铆钉上还设置有瓶口套环。2.根据权利要求1所述的一种∞字型酒包装盒，其特征在于所述对裱设置的第一纸板与第二纸板之间铆接设置若干小铆钉。3.根据权利要求1所述的一种∞字型酒包装盒，其特征在于所述提手设置在∞字型盒本体的内侧或外侧。4.根据权利要求1所述的一种∞字型酒包装盒，其特征在于所述瓶底托条设置在∞字型盒本体的内侧或外侧。5.根据权利要求1所述的一种∞字型酒包装盒，其特征在于所述第一纸板、第二纸板、提手、瓶底托条和瓶口套环均为牛皮纸或者卡纸。2CN105346805A说明书1/2页一种∞字型酒包装盒技术领域[0001]本发明涉及一种∞字型酒包装盒。背景技术[0002]众所周知，礼品包装的豪华过度是比较普遍的现象，例如月饼盒、红酒盒等，特别是在红酒价格并不透明的今天，商家为了谋取利益，利用奢华的包装手段使得商品价格虚高，例如，一款红酒本身价格只有100多元，但把它放到豪华的红酒皮盒或者精致的红酒木盒中，其价格或将上涨至1000多元。随着国家限制商品过度包装要求的提出，很多商家纷纷借鉴进口酒在包装方面的设计理念，在包装方面简而又简，有些甚至以“光瓶”示人，但当消费者购买后为了送朋友或者需要参加家庭派对等而拿红酒时，则未免显得又太过于简单，这就迫切需要一种既要具有保护商品的功能、使包装本身的成本降低，又要兼顾包装美观性的包装设计解决方案。发明内容[0003]针对现有技术中存在的问题，本发明的目的在于提供一种∞字型酒包装盒的技术方案。[0004]所述的一种∞字型酒包装盒，其特征在于包括第一纸板、第二纸板、提手和瓶底托条，第一纸板和第二纸板大小相同；第一纸板左侧设置两个凹槽部，第一纸板中部设置两个第一长孔，第二纸板中部设置两个与第一长孔相同的第二长孔，第二纸板的右侧设置两个突出的凸起部，该凸起部与所述凹槽部的形状相匹配，凸起部能够嵌入凹槽部内；第一纸板与第二纸板对裱设置，使第一长孔与第二长孔重合；凸起部折弯插入重合的第一长孔和第二长孔并嵌入折弯设置的凹槽部，凸起部与凹槽部粘接配合构成∞字型盒本体；两个提手通过第一铆钉活动设置在∞字型盒本体一侧，两个瓶底托条通过第二铆钉活动设置在∞字型盒本体另一侧，第一铆钉上还设置有瓶口套环。[0005]所述的一种∞字型酒包装盒，其特征在于所述对裱设置的第一纸板与第二纸板之间铆接设置若干小铆钉。[0006]所述的一种∞字型酒包装盒，其特征在于所述提手设置在∞字型盒本体的内侧或外侧。[0007]所述的一种∞字型酒包装盒，其特征在于所述瓶底托条
