一种用于石板磨边装置中的多板斜置架.pdf

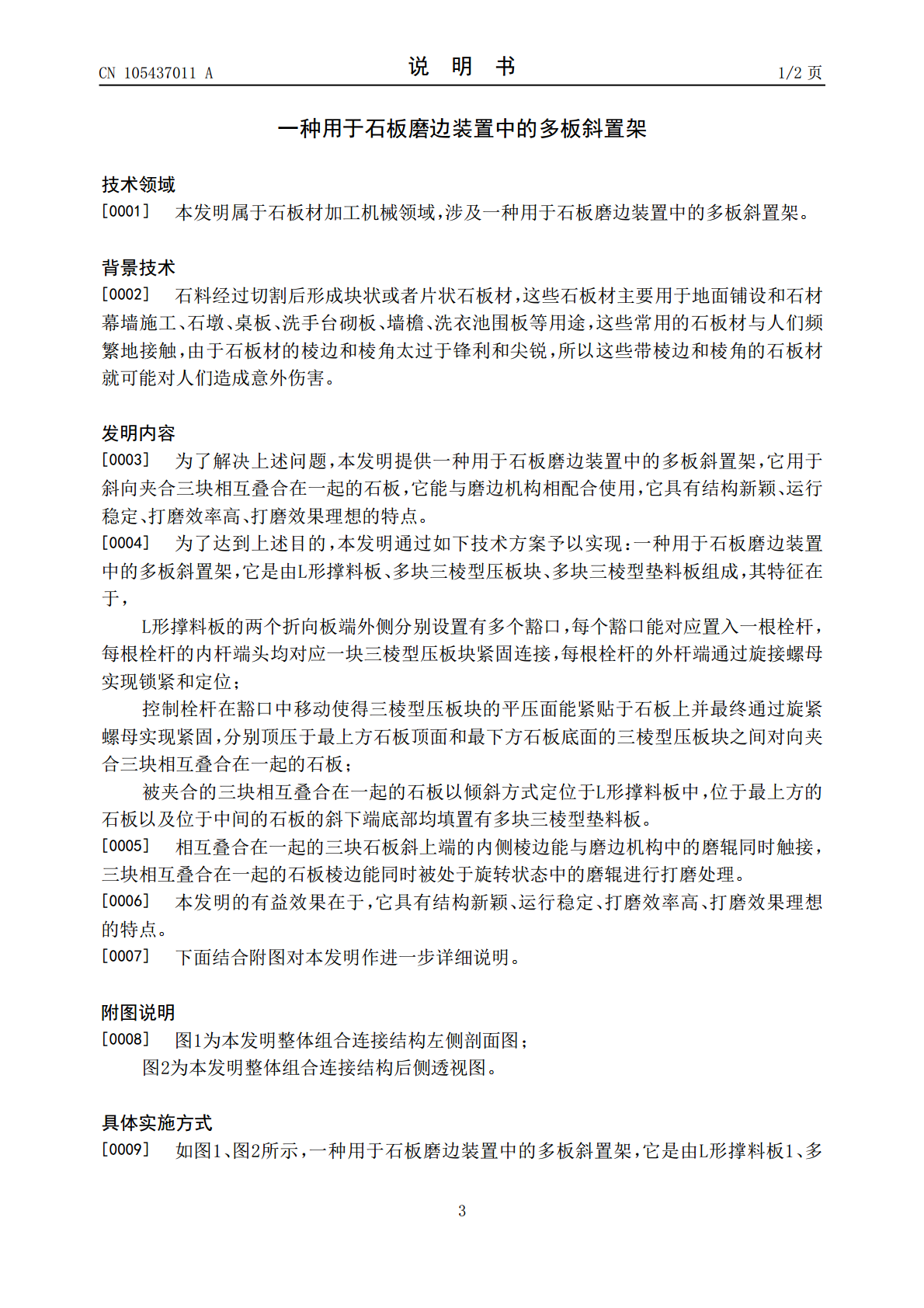

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105437011A(43)申请公布日2016.03.30(21)申请号201510984201.4(22)申请日2015.12.24(71)申请人福建省金牛机械发展有限公司地址362101福建省泉州市惠安县紫山镇美仁工业区(72)发明人姜炳福(51)Int.Cl.B24B9/06(2006.01)B24B9/00(2006.01)B24B41/06(2012.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于石板磨边装置中的多板斜置架(57)摘要一种用于石板磨边装置中的多板斜置架，L形撑料板的两个折向板端外侧分别设置有多个豁口，每个豁口能对应置入一根栓杆，每根栓杆的内杆端头均对应一块三棱型压板块紧固连接，每根栓杆的外杆端通过旋接螺母实现锁紧和定位；控制栓杆在豁口中移动使得三棱型压板块的平压面能紧贴于石板上并最终通过旋紧螺母实现紧固，分别顶压于最上方石板顶面和最下方石板底面的三棱型压板块之间对向夹合三块相互叠合在一起的石板；被夹合的三块相互叠合在一起的石板以倾斜方式定位于L形撑料板中，位于最上方的石板以及位于中间的石板的斜下端底部均填置有多块三棱型垫料板。本发明具有结构新颖、运行稳定、打磨效率高、打磨效果理想的特点。CN105437011ACN105437011A权利要求书1/1页1.一种用于石板磨边装置中的多板斜置架，它是由L形撑料板（1）、多块三棱型压板块（2）、多块三棱型垫料板（3）组成，其特征在于，L形撑料板（1）的两个折向板端外侧分别设置有多个豁口（11），每个豁口（11）能对应置入一根栓杆（21），每根栓杆（21）的内杆端头均对应一块三棱型压板块（2）紧固连接，每根栓杆（21）的外杆端通过旋接螺母（22）实现锁紧和定位；控制栓杆（21）在豁口（11）中移动使得三棱型压板块（2）的平压面能紧贴于石板（A）上并最终通过旋紧螺母（22）实现紧固，分别顶压于最上方石板（A）顶面和最下方石板（A）底面的三棱型压板块（2）之间对向夹合三块相互叠合在一起的石板（A）；被夹合的三块相互叠合在一起的石板（A）以倾斜方式定位于L形撑料板（1）中，位于最上方的石板（A）以及位于中间的石板（A）的斜下端底部均填置有多块三棱型垫料板（3）。2CN105437011A说明书1/2页一种用于石板磨边装置中的多板斜置架技术领域[0001]本发明属于石板材加工机械领域，涉及一种用于石板磨边装置中的多板斜置架。背景技术[0002]石料经过切割后形成块状或者片状石板材，这些石板材主要用于地面铺设和石材幕墙施工、石墩、桌板、洗手台砌板、墙檐、洗衣池围板等用途，这些常用的石板材与人们频繁地接触，由于石板材的棱边和棱角太过于锋利和尖锐，所以这些带棱边和棱角的石板材就可能对人们造成意外伤害。发明内容[0003]为了解决上述问题，本发明提供一种用于石板磨边装置中的多板斜置架，它用于斜向夹合三块相互叠合在一起的石板，它能与磨边机构相配合使用，它具有结构新颖、运行稳定、打磨效率高、打磨效果理想的特点。[0004]为了达到上述目的，本发明通过如下技术方案予以实现：一种用于石板磨边装置中的多板斜置架，它是由L形撑料板、多块三棱型压板块、多块三棱型垫料板组成，其特征在于，L形撑料板的两个折向板端外侧分别设置有多个豁口，每个豁口能对应置入一根栓杆，每根栓杆的内杆端头均对应一块三棱型压板块紧固连接，每根栓杆的外杆端通过旋接螺母实现锁紧和定位；控制栓杆在豁口中移动使得三棱型压板块的平压面能紧贴于石板上并最终通过旋紧螺母实现紧固，分别顶压于最上方石板顶面和最下方石板底面的三棱型压板块之间对向夹合三块相互叠合在一起的石板；被夹合的三块相互叠合在一起的石板以倾斜方式定位于L形撑料板中，位于最上方的石板以及位于中间的石板的斜下端底部均填置有多块三棱型垫料板。[0005]相互叠合在一起的三块石板斜上端的内侧棱边能与磨边机构中的磨辊同时触接，三块相互叠合在一起的石板棱边能同时被处于旋转状态中的磨辊进行打磨处理。[0006]本发明的有益效果在于，它具有结构新颖、运行稳定、打磨效率高、打磨效果理想的特点。[0007]下面结合附图对本发明作进一步详细说明。附图说明[0008]图1为本发明整体组合连接结构左侧剖面图；图2为本发明整体组合连接结构后侧透视图。具体实施方式[0009]如图1、图2所示，一种用于石板磨边装置中的多板斜置架，它是由L形撑料板1、多3CN105437011A说明书2/2页块三棱型压板块2、多块三棱型垫料板3组成，其特征在于，L形撑料板1的两个折向板端外侧分别设置有多个豁口11，每个豁口11能对应置入一根栓杆21，每根栓杆21的内杆端头均对应一块三棱型压板块2紧固连接，每根栓杆21的外杆端
