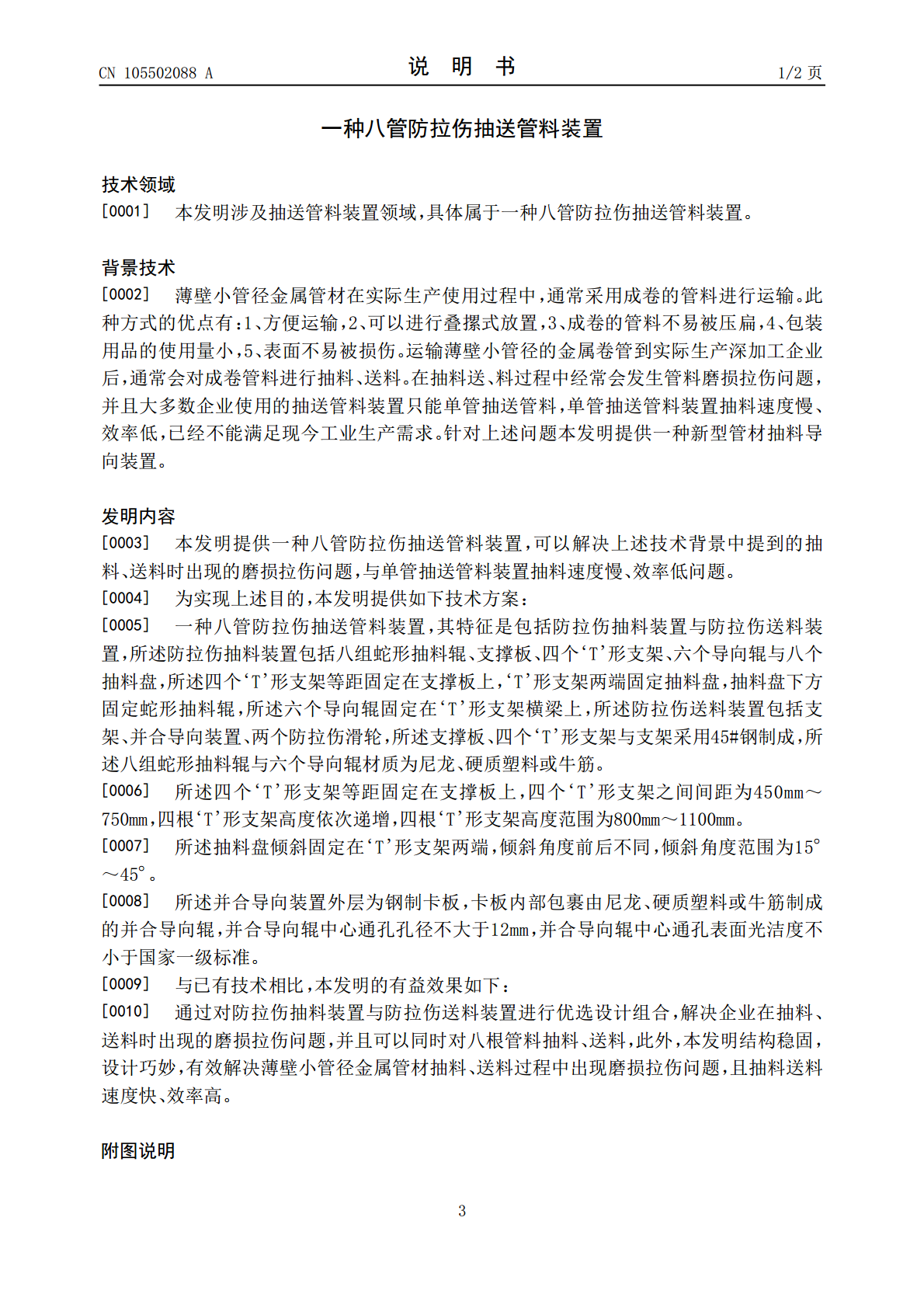

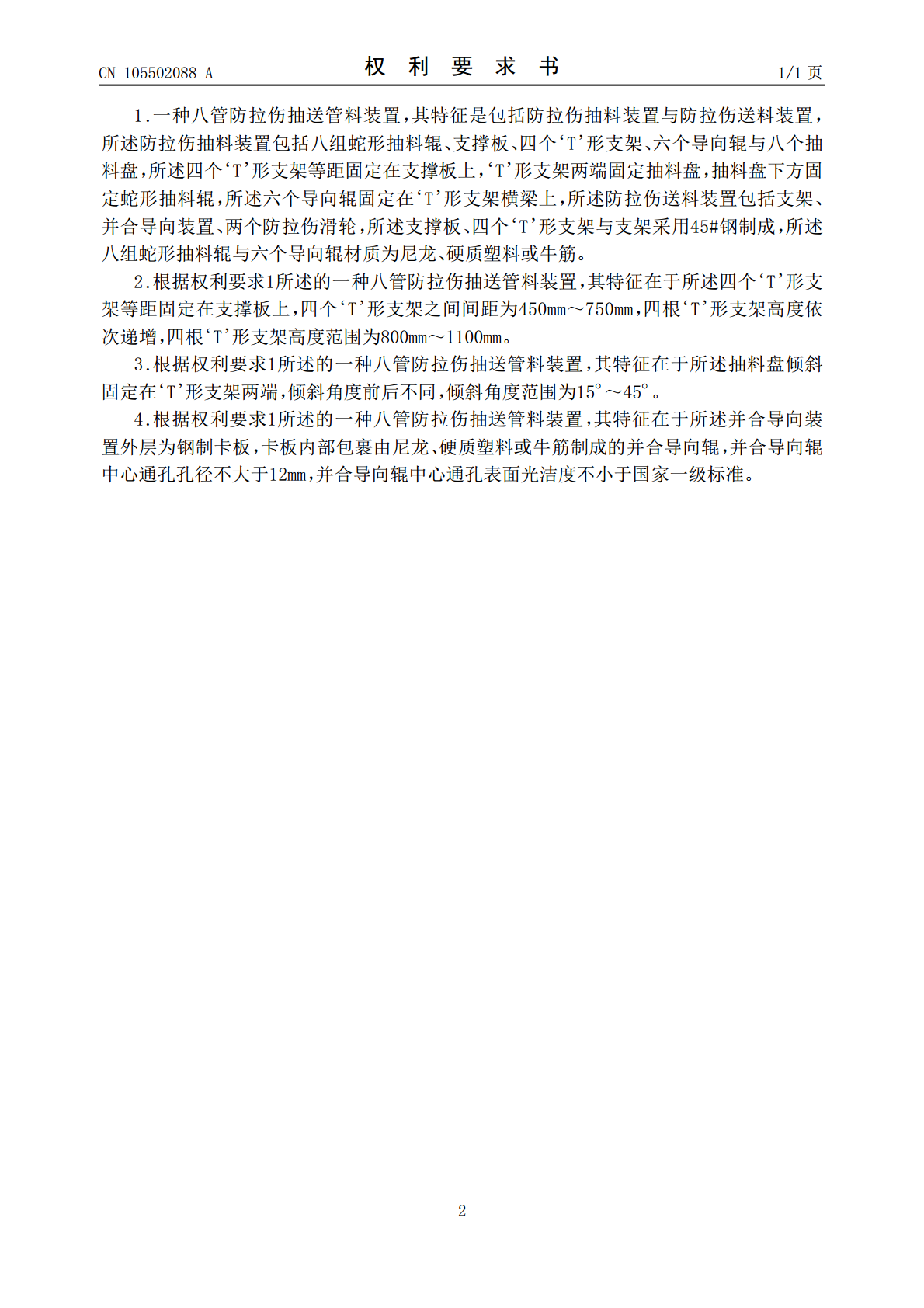

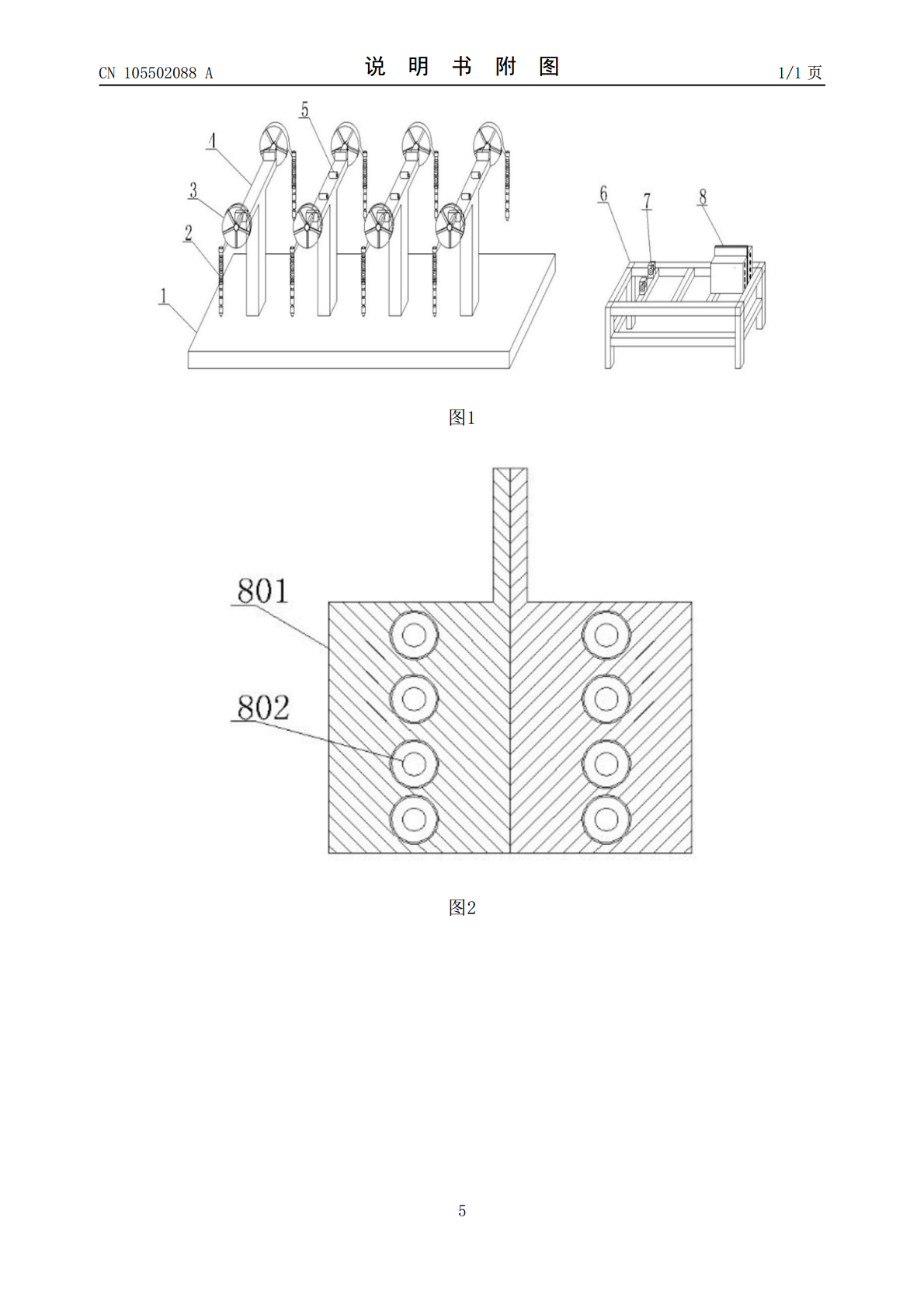

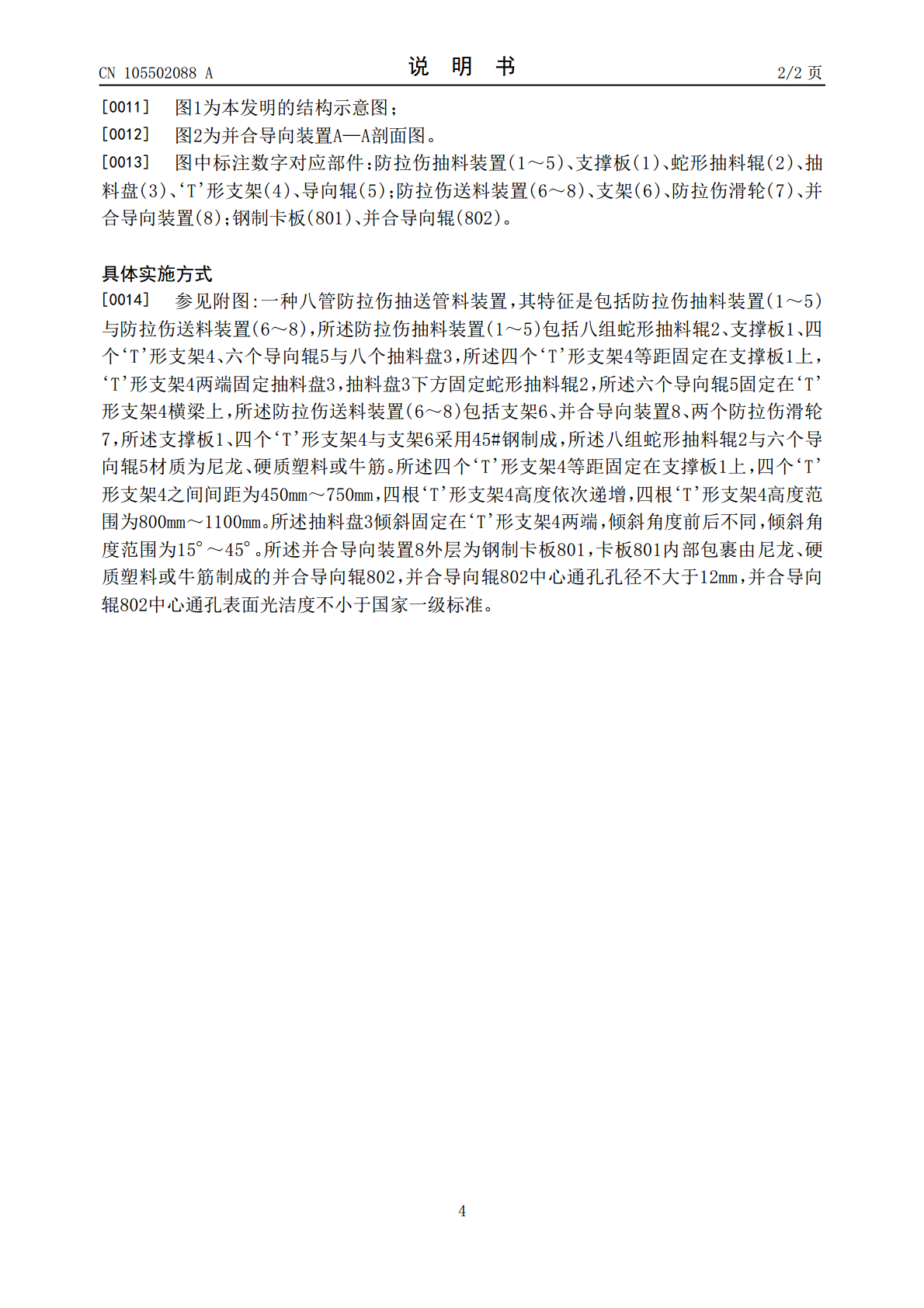

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105502088A(43)申请公布日2016.04.20(21)申请号201510926864.0(22)申请日2015.12.10(71)申请人合肥长城制冷科技有限公司地址230061安徽省合肥市经开区天都路139号(72)发明人田四光丁惠俊(51)Int.Cl.B65H57/14(2006.01)B65H57/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种八管防拉伤抽送管料装置(57)摘要本发明公开一种八管防拉伤抽送管料装置，其特征是包括防拉伤抽料装置与防拉伤送料装置，所述防拉伤抽料装置包括八组蛇形抽料辊、支撑板、四个‘T’形支架、六个导向辊与八个抽料盘，所述四个‘T’形支架等距固定在支撑板上，‘T’形支架两端固定抽料盘，抽料盘下方固定蛇形抽料辊，所述六个导向辊固定在‘T’形支架横梁上，所述防拉伤送料装置包括支架、并合导向装置、两个防拉伤滑轮，所述支撑板、四个‘T’形支架与支架采用45#钢制成，所述八组蛇形抽料辊与六个导向辊材质为尼龙、硬质塑料或牛筋。本发明结构稳固，设计巧妙，有效解决薄壁小管径金属管材抽料送料过程中出现磨损拉伤问题，且抽料送料速度快、效率高。CN105502088ACN105502088A权利要求书1/1页1.一种八管防拉伤抽送管料装置，其特征是包括防拉伤抽料装置与防拉伤送料装置，所述防拉伤抽料装置包括八组蛇形抽料辊、支撑板、四个‘T’形支架、六个导向辊与八个抽料盘，所述四个‘T’形支架等距固定在支撑板上，‘T’形支架两端固定抽料盘，抽料盘下方固定蛇形抽料辊，所述六个导向辊固定在‘T’形支架横梁上，所述防拉伤送料装置包括支架、并合导向装置、两个防拉伤滑轮，所述支撑板、四个‘T’形支架与支架采用45#钢制成，所述八组蛇形抽料辊与六个导向辊材质为尼龙、硬质塑料或牛筋。2.根据权利要求1所述的一种八管防拉伤抽送管料装置，其特征在于所述四个‘T’形支架等距固定在支撑板上，四个‘T’形支架之间间距为450mm～750mm，四根‘T’形支架高度依次递增，四根‘T’形支架高度范围为800mm～1100mm。3.根据权利要求1所述的一种八管防拉伤抽送管料装置，其特征在于所述抽料盘倾斜固定在‘T’形支架两端，倾斜角度前后不同，倾斜角度范围为15°～45°。4.根据权利要求1所述的一种八管防拉伤抽送管料装置，其特征在于所述并合导向装置外层为钢制卡板，卡板内部包裹由尼龙、硬质塑料或牛筋制成的并合导向辊，并合导向辊中心通孔孔径不大于12mm，并合导向辊中心通孔表面光洁度不小于国家一级标准。2CN105502088A说明书1/2页一种八管防拉伤抽送管料装置技术领域[0001]本发明涉及抽送管料装置领域，具体属于一种八管防拉伤抽送管料装置。背景技术[0002]薄壁小管径金属管材在实际生产使用过程中，通常采用成卷的管料进行运输。此种方式的优点有：1、方便运输，2、可以进行叠摞式放置，3、成卷的管料不易被压扁，4、包装用品的使用量小，5、表面不易被损伤。运输薄壁小管径的金属卷管到实际生产深加工企业后，通常会对成卷管料进行抽料、送料。在抽料送、料过程中经常会发生管料磨损拉伤问题，并且大多数企业使用的抽送管料装置只能单管抽送管料，单管抽送管料装置抽料速度慢、效率低，已经不能满足现今工业生产需求。针对上述问题本发明提供一种新型管材抽料导向装置。发明内容[0003]本发明提供一种八管防拉伤抽送管料装置，可以解决上述技术背景中提到的抽料、送料时出现的磨损拉伤问题，与单管抽送管料装置抽料速度慢、效率低问题。[0004]为实现上述目的，本发明提供如下技术方案：[0005]一种八管防拉伤抽送管料装置，其特征是包括防拉伤抽料装置与防拉伤送料装置，所述防拉伤抽料装置包括八组蛇形抽料辊、支撑板、四个‘T’形支架、六个导向辊与八个抽料盘，所述四个‘T’形支架等距固定在支撑板上，‘T’形支架两端固定抽料盘，抽料盘下方固定蛇形抽料辊，所述六个导向辊固定在‘T’形支架横梁上，所述防拉伤送料装置包括支架、并合导向装置、两个防拉伤滑轮，所述支撑板、四个‘T’形支架与支架采用45#钢制成，所述八组蛇形抽料辊与六个导向辊材质为尼龙、硬质塑料或牛筋。[0006]所述四个‘T’形支架等距固定在支撑板上，四个‘T’形支架之间间距为450mm～750mm，四根‘T’形支架高度依次递增，四根‘T’形支架高度范围为800mm～1100mm。[0007]所述抽料盘倾斜固定在‘T’形支架两端，倾斜角度前后不同，倾斜角度范围为15°～45°。[0008]所述并合导向装置外层为钢制卡板，卡板内部包裹由尼龙、硬质塑料或牛筋制成的并合导向辊，并合导向辊中心通孔孔径不大于12mm，并合导向辊中
