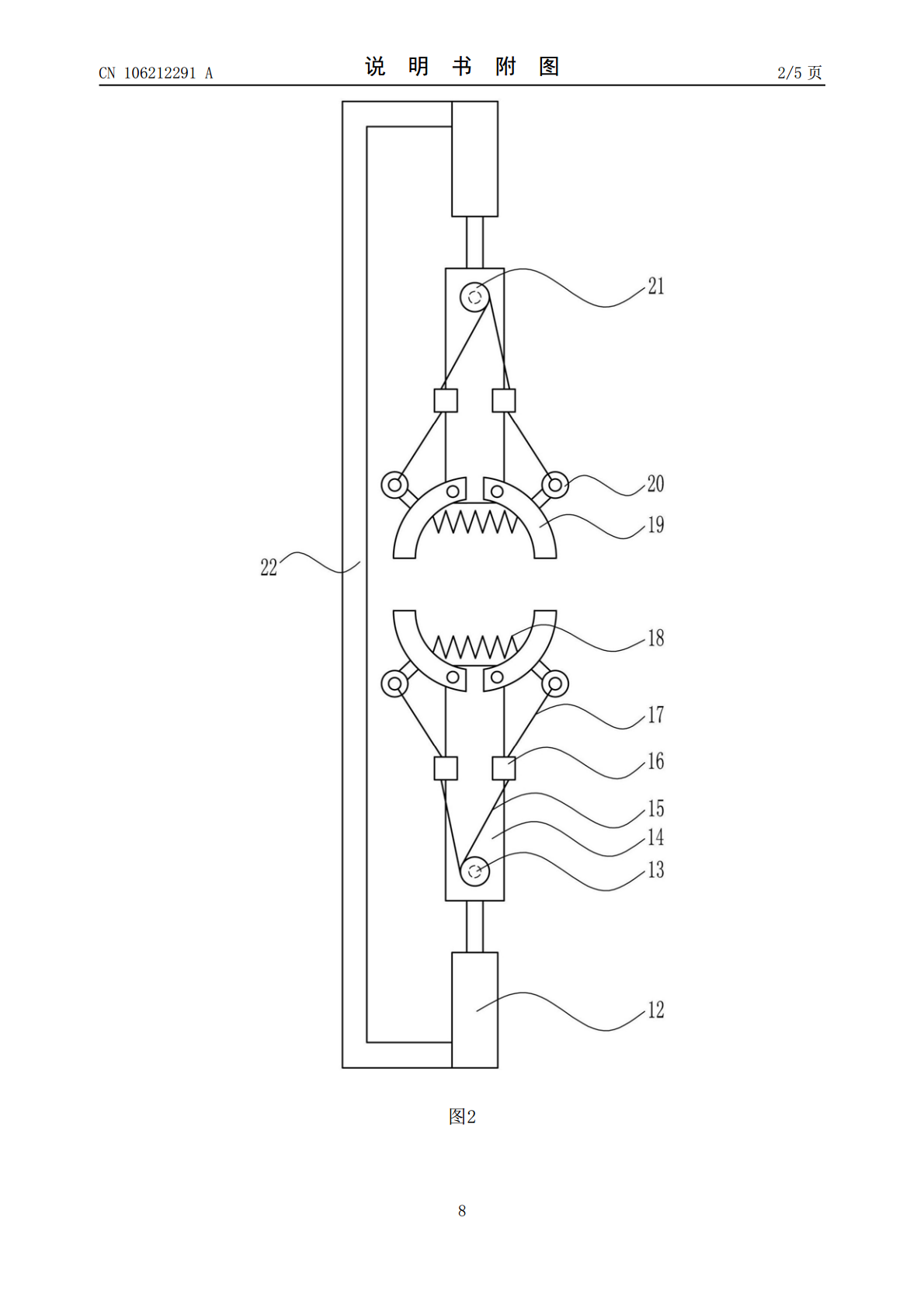

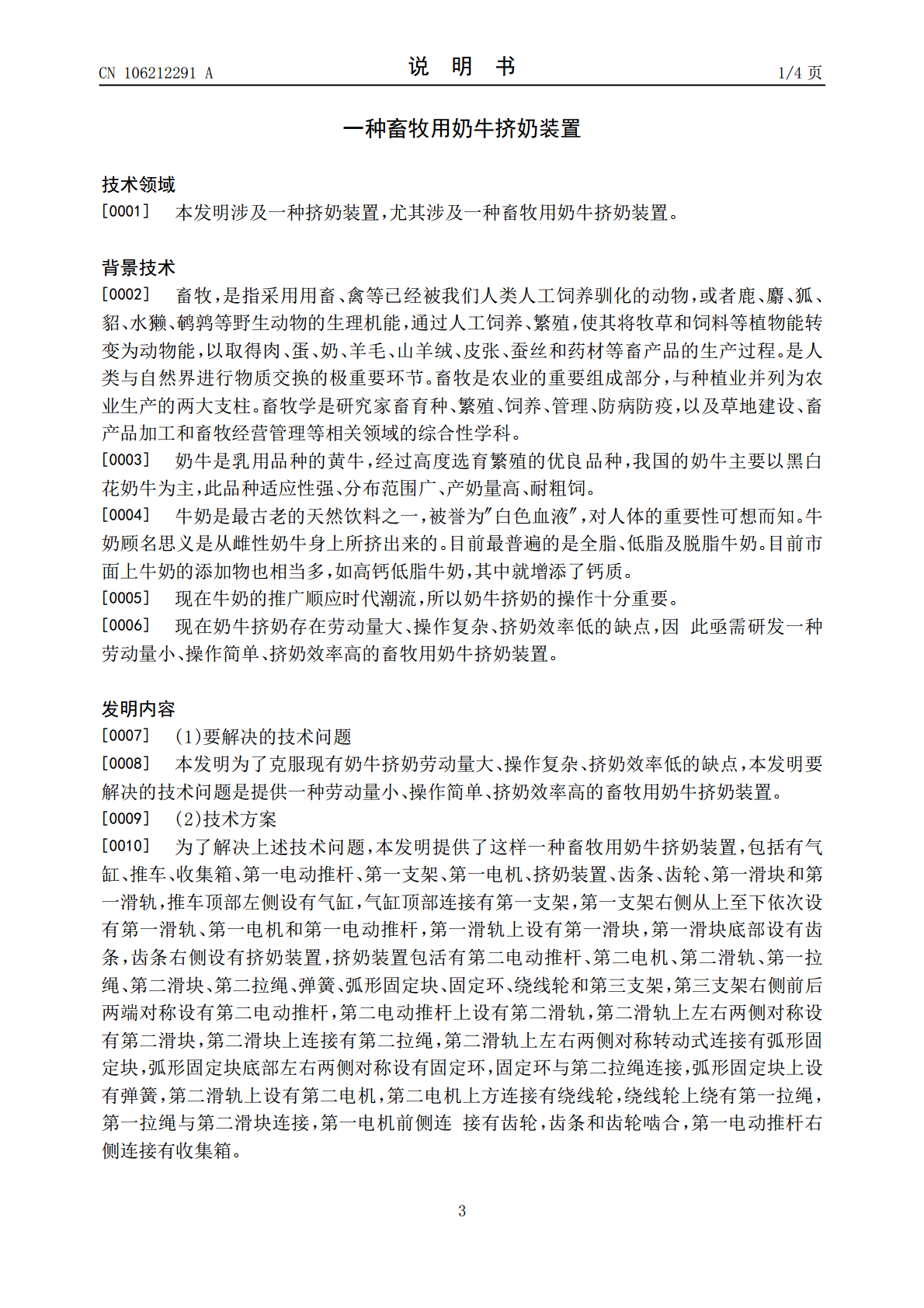

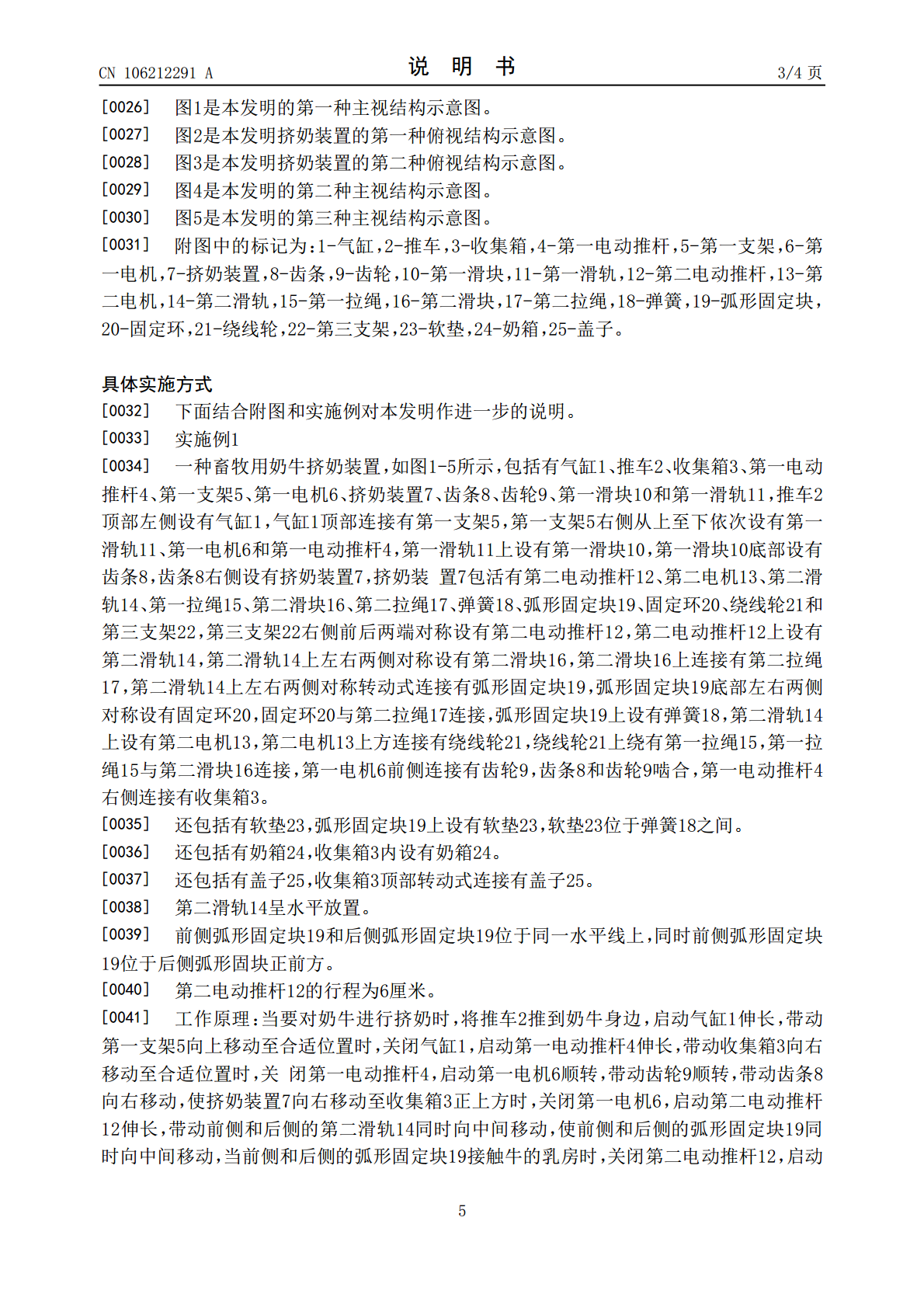

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106212291A(43)申请公布日2016.12.14(21)申请号201610699899.X(22)申请日2016.08.20(71)申请人王坑花地址312399浙江省金华市永康市东城街道河东路2号(72)发明人王坑花(74)专利代理机构北京风雅颂专利代理有限公司11403代理人于洁(51)Int.Cl.A01J5/02(2006.01)A01J5/003(2006.01)A01J9/00(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种畜牧用奶牛挤奶装置(57)摘要本发明涉及一种挤奶装置，尤其涉及一种畜牧用奶牛挤奶装置。本发明要解决的技术问题是提供一种劳动量小、操作简单、挤奶效率高的畜牧用奶牛挤奶装置。为了解决上述技术问题，本发明提供了这样一种畜牧用奶牛挤奶装置，包括有气缸、推车、收集箱、第一电动推杆、第一支架、第一电机、挤奶装置、齿条、齿轮、第一滑块和第一滑轨，推车顶部左侧设有气缸，气缸顶部连接有第一支架，第一支架右侧从上至下依次设有第一滑轨、第一电机和第一电动推杆，第一滑轨上设有第一滑块，第一滑块底部设有齿条。本发明达到了劳动量小、操作简单、挤奶效率高的效果，同时本装置不会对奶牛造成伤害，安全健康，可以保证生产的正常运行。CN106212291ACN106212291A权利要求书1/1页1.一种畜牧用奶牛挤奶装置，其特征在于，包括有气缸(1)、推车(2)、收集箱(3)、第一电动推杆(4)、第一支架(5)、第一电机(6)、挤奶装置(7)、齿条(8)、齿轮(9)、第一滑块(10)和第一滑轨(11)，推车(2)顶部左侧设有气缸(1)，气缸(1)顶部连接有第一支架(5)，第一支架(5)右侧从上至下依次设有第一滑轨(11)、第一电机(6)和第一电动推杆(4)，第一滑轨(11)上设有第一滑块(10)，第一滑块(10)底部设有齿条(8)，齿条(8)右侧设有挤奶装置(7)，挤奶装置(7)包活有第二电动推杆(12)、第二电机(13)、第二滑轨(14)、第一拉绳(15)、第二滑块(16)、第二拉绳(17)、弹簧(18)、弧形固定块(19)、固定环(20)、绕线轮(21)和第三支架(22)，第三支架(22)右侧前后两端对称设有第二电动推杆(12)，第二电动推杆(12)上设有第二滑轨(14)，第二滑轨(14)上左右两侧对称设有第二滑块(16)，第二滑块(16)上连接有第二拉绳(17)，第二滑轨(14)上左右两侧对称转动式连接有弧形固定块(19)，弧形固定块(19)底部左右两侧对称设有固定环(20)，固定环(20)与第二拉绳(17)连接，弧形固定块(19)上设有弹簧(18)，第二滑轨(14)上设有第二电机(13)，第二电机(13)上方连接有绕线轮(21)，绕线轮(21)上绕有第一拉绳(15)，第一拉绳(15)与第二滑块(16)连接，第一电机(6)前侧连接有齿轮(9)，齿条(8)和齿轮(9)啮合，第一电动推杆(4)右侧连接有收集箱(3)。2.根据权利要求1所述的一种畜牧用奶牛挤奶装置，其特征在于，还包括有软垫(23)，弧形固定块(19)上设有软垫(23)，软垫(23)位于弹簧(18)之间。3.根据权利要求1所述的一种畜牧用奶牛挤奶装置，其特征在于，还包括有奶箱(24)，收集箱(3)内设有奶箱(24)。4.根据权利要求1所述的一种畜牧用奶牛挤奶装置，其特征在于，还包括有盖子(25)，收集箱(3)顶部转动式连接有盖子(25)。5.根据权利要求1所述的一种畜牧用奶牛挤奶装置，其特征在于，第二滑轨(14)呈水平放置。6.根据权利要求1所述的一种畜牧用奶牛挤奶装置，其特征在于，前侧弧形固定块(19)和后侧弧形固定块(19)位于同一水平线上，同时前侧弧形固定块(19)位于后侧弧形固块正前方。7.根据权利要求1所述的一种畜牧用奶牛挤奶装置，其特征在于，第二电动推杆(12)的行程为6厘米。2CN106212291A说明书1/4页一种畜牧用奶牛挤奶装置技术领域[0001]本发明涉及一种挤奶装置，尤其涉及一种畜牧用奶牛挤奶装置。背景技术[0002]畜牧，是指采用用畜、禽等已经被我们人类人工饲养驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产过程。是人类与自然界进行物质交换的极重要环节。畜牧是农业的重要组成部分，与种植业并列为农业生产的两大支柱。畜牧学是研究家畜育种、繁殖、饲养、管理、防病防疫，以及草地建设、畜产品加工和畜牧经营管理等相关领域的综合性学科。[0003]奶牛是乳用品种的黄牛，经过高度选育繁殖的优良品种，我国的奶牛主要以
